Аттенюаторы коаксиальные: DC–2000 МГц.
Что представляет собой устройство

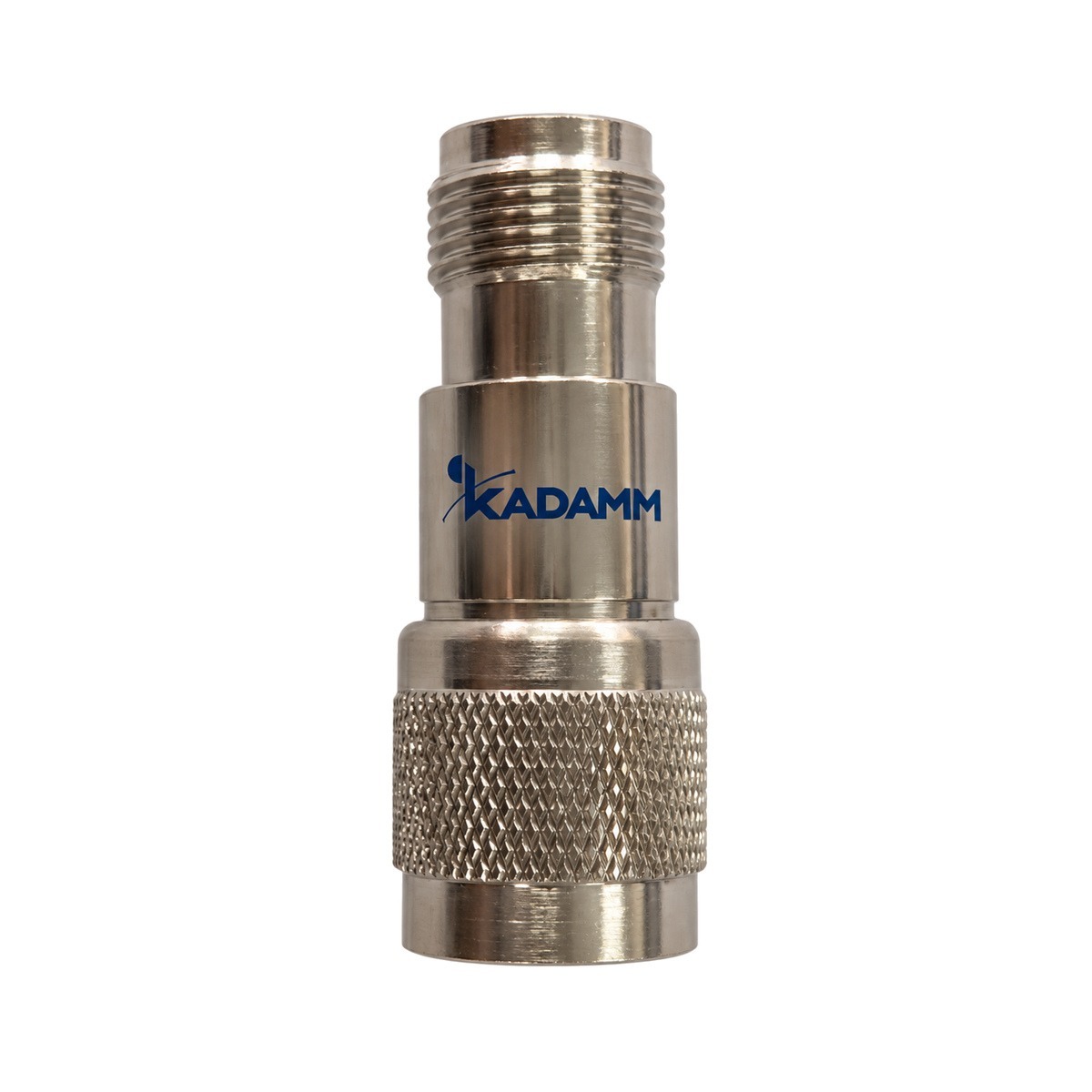

KADAMM АТ-1000/2000 — аттенюаторы коаксиальные диапазона DC–2000 МГц. Коаксиальный аттенюатор — резисторное устройство, которое ослабляет сигнал на заданное число децибел равномерно во всей рабочей полосе. Мощность, которую он «отнимает», рассеивается в виде тепла, поэтому для мощных трактов аттенюаторы делают с радиатором; допустимая мощность этой модели — 2–10 Вт.
Каждые 3 дБ ослабления — это вдвое меньшая мощность, 10 дБ — в десять раз, 20 дБ — в сто раз. Аттенюаторы применяют, чтобы привести уровень сигнала к допустимому для входа приёмника или измерительного прибора и чтобы выровнять уровни в DAS.
Основные параметры тракта: допустимая мощность — 2–10 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA (розетка), TNC (вилка).
В серии 6 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ослабление, дБ, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Температура, Габариты / масса) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM

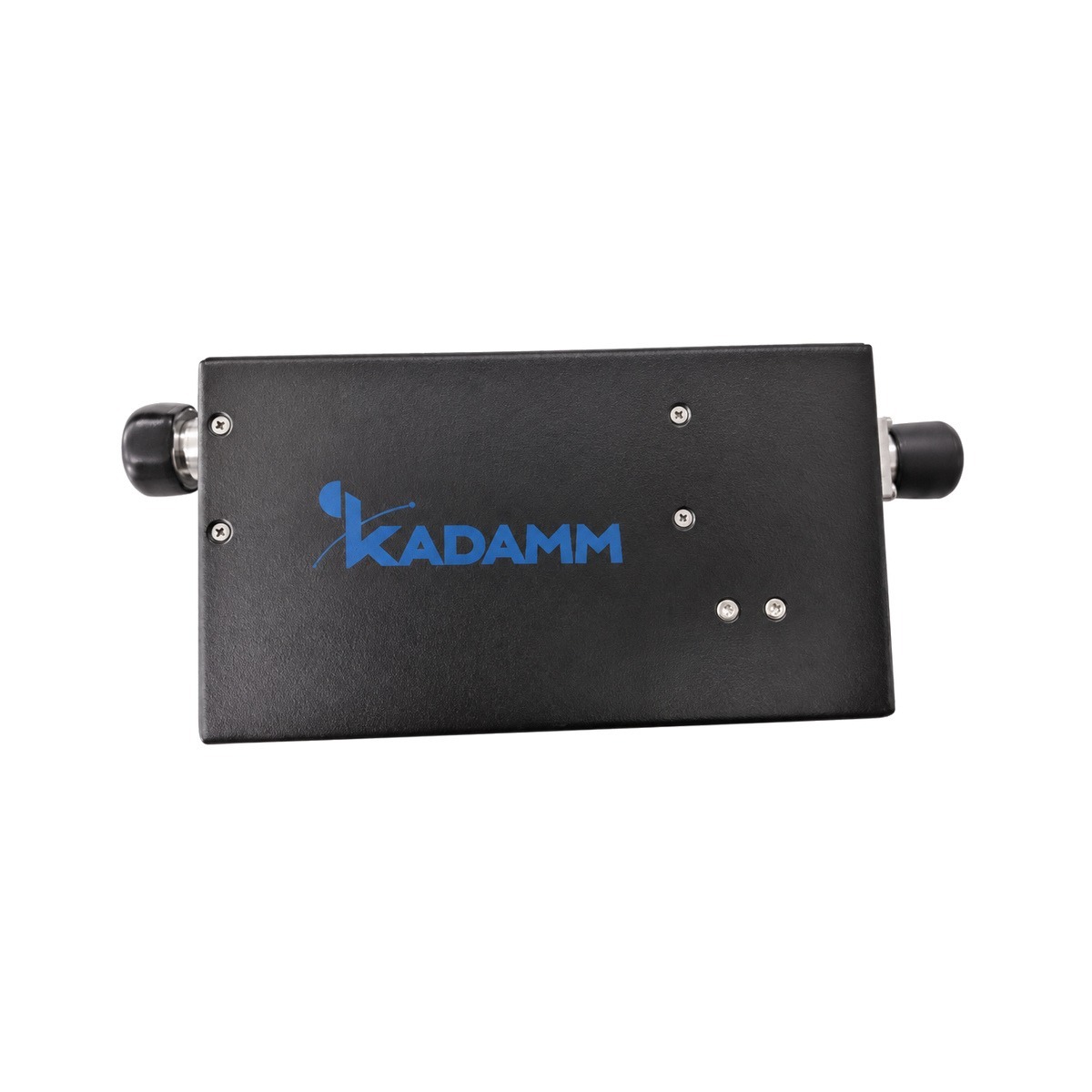

- Полосы 0–2000 МГц, у АТП-8-5-43 — 617–2700 МГц
- Разъём SMA (розетка), TNC (вилка), у АТП-8-5-43 — 4.3-10 (вилка – розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

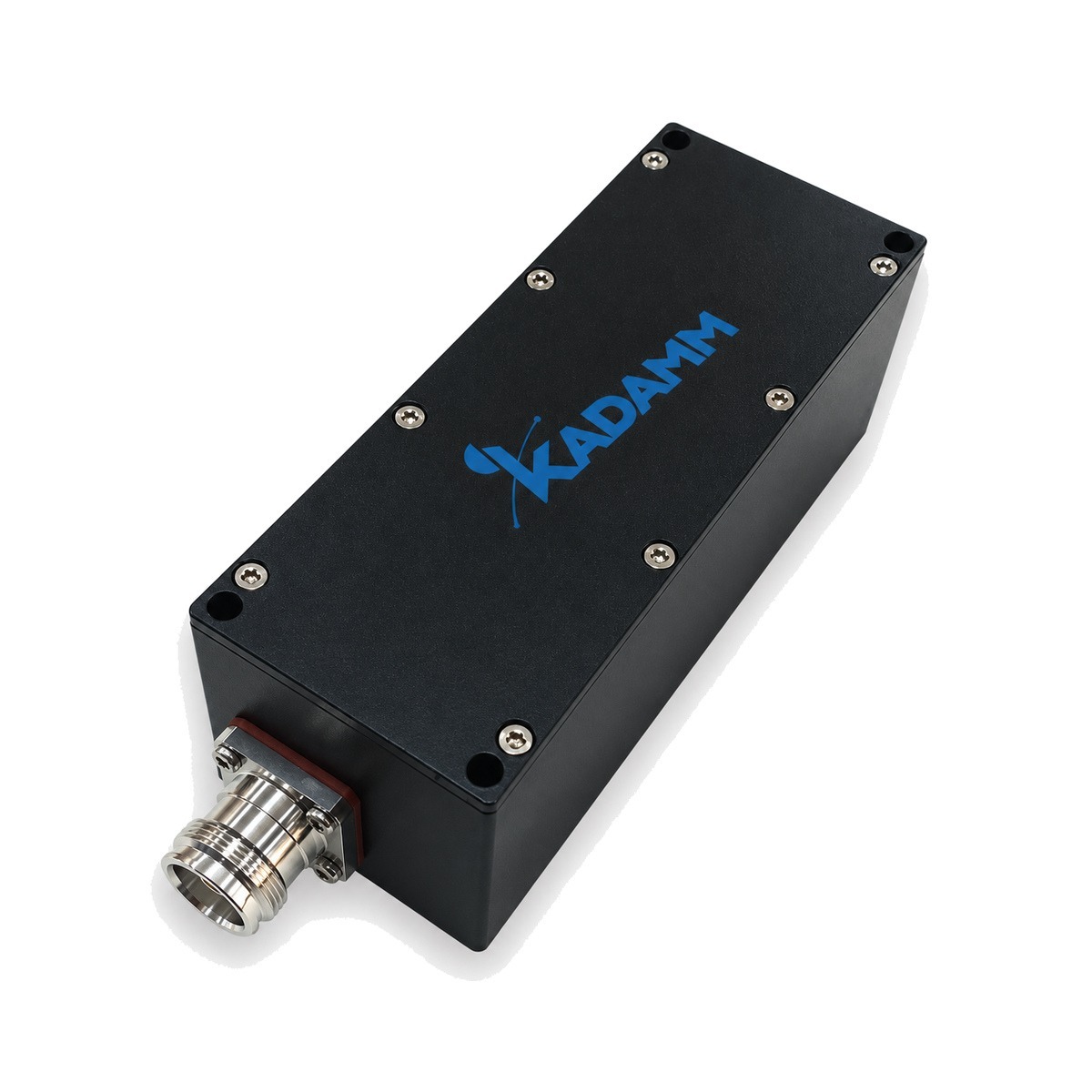

- Полосы 0–2000 МГц, у АТП-20 — 694–2700 МГц
- Разъём SMA (розетка), TNC (вилка), у АТП-20 — 4.3-10 (вилка – розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

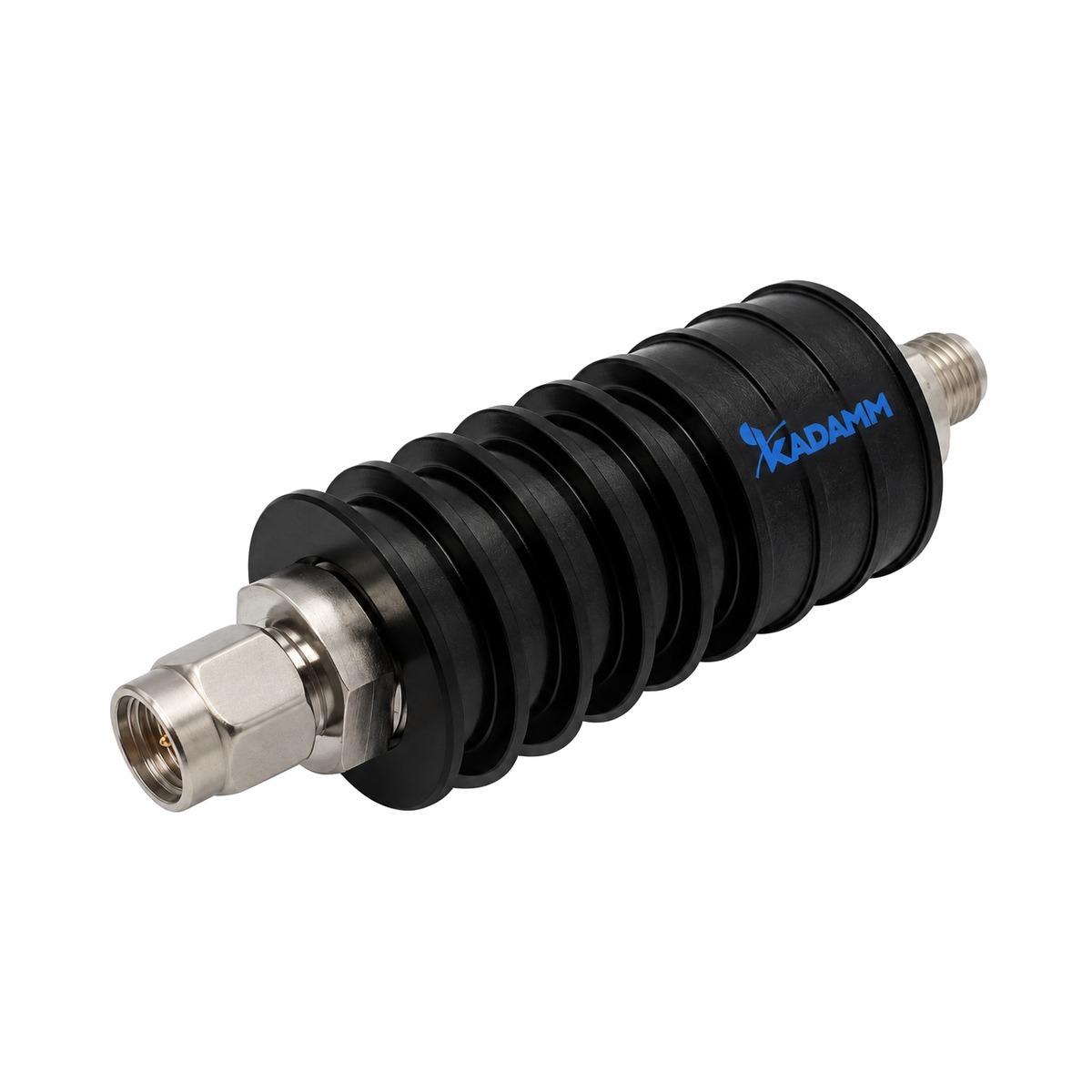

- Полосы 0–2000 МГц, у АТ-6000 — 0–6000 МГц
- Разъём SMA (розетка), TNC (вилка), у АТ-6000 — 4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу АТ-1000/2000 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–2000 МГц |
| Мощность | 2–10 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка), TNC (вилка) |
| Габариты | по исполнению (см. таблицу исполнений) |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Ослабление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Габариты / масса |
|---|---|---|---|---|---|---|---|---|
| KADAMM АТ-1-2-2000-TNC | 1 | DC–2000 | 2 | ≤ 1,2 | — | TNC вилка – TNC розетка | −20…+115 °C | Ø12 × 37,8 мм |
| KADAMM АТ-20-10-1000-SMA | 20 | DC–1000 | 10 | ≤ 1,20 | — | SMA розетка – SMA розетка | −55…+125 °C | 59,1 × 36 × 25 мм / 0,05 кг |
| KADAMM АТ-20-2-2000-TNC | 20 | DC–2000 | 2 | ≤ 1,2 | — | TNC вилка – TNC розетка | −20…+115 °C | Ø12 × 37,8 мм |
| KADAMM АТ-3-2-2000-TNC | 3 | DC–2000 | 2 | ≤ 1,2 | — | TNC вилка – TNC розетка | −20…+115 °C | Ø12 × 37,8 мм |
| KADAMM АТ-40-5-1000-SMA | 40 | DC–1000 | 5 | ≤ 1,15 | — | SMA вилка – SMA розетка | −35…+65 °C | Ø25,6 × 18 мм |
| KADAMM АТ-6-2-2000-TNC | 6 | DC–2000 | 2 | ≤ 1,2 | — | TNC вилка – TNC розетка | −20…+115 °C | Ø12 × 37,8 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание АТ-1000/2000.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для АТ-1000/2000.
Применение
Аттенюаторы применяют в измерениях, при настройке и испытаниях оборудования, для защиты входов приёмников и выравнивания уровней в распределительных системах.
Сети и службы в полосах АТ-1000/2000:
Перед заказом KADAMM АТ-1000/2000 сверьте с проектом:
- Частоты оборудования — внутри 0–2000 МГц
- Разъёмы — SMA (розетка), TNC (вилка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — SMA (розетка), TNC (вилка).
- Разъёмы АТ-1000/2000 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление АТ-1000/2000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание АТ-1000/2000 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM АТ-1000/2000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора АТ-1000/2000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM АТ-1000/2000 | KADAMM АТП-8-5-43 | KADAMM АТП-20 | KADAMM АТ-6000 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 0–2000 МГц | 617–2700 МГц | 694–2700 МГц | 0–6000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
