Аттенюаторы коаксиальные с низкой интермодуляцией: 350–5000 МГц.
Что представляет собой устройство

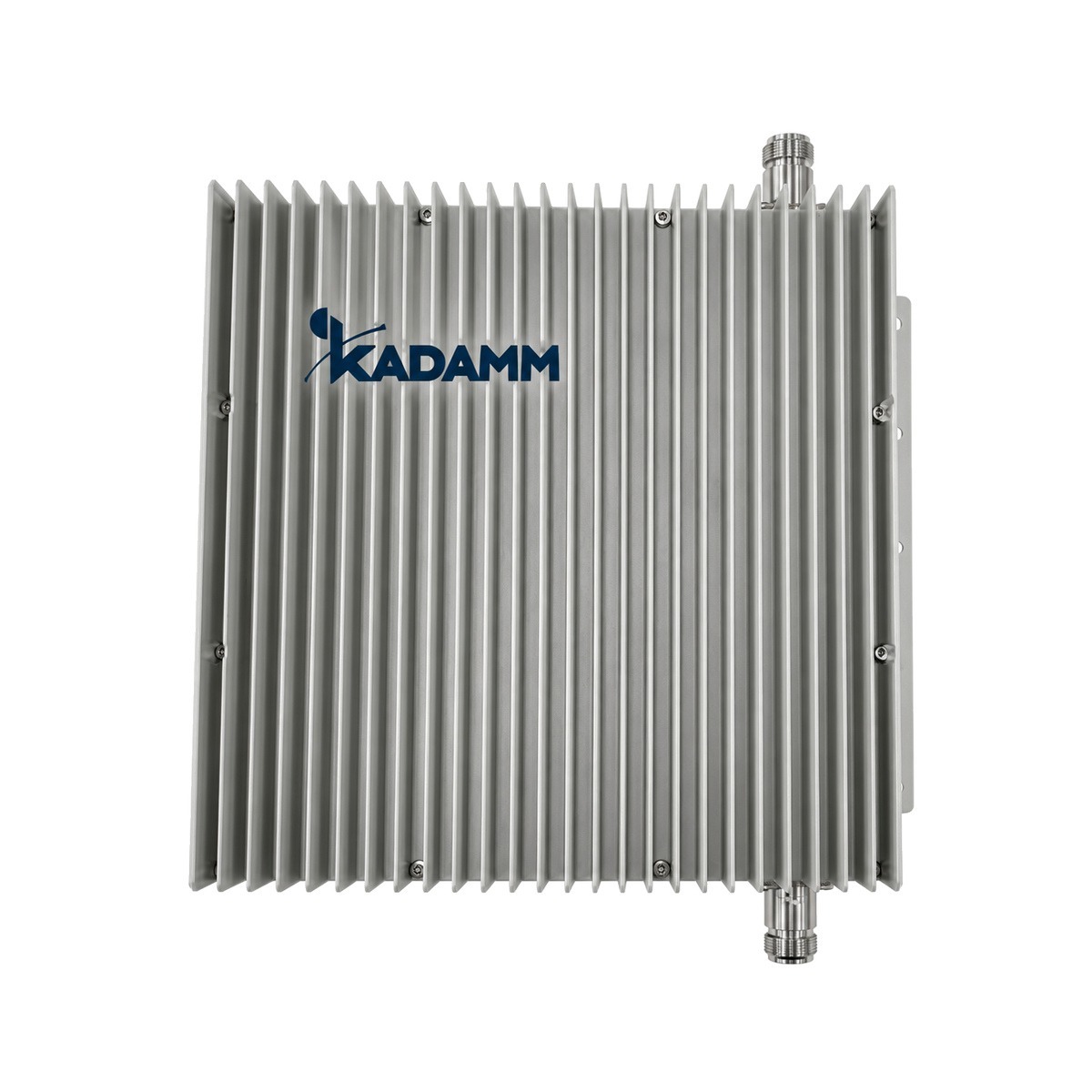

KADAMM АТП-100 — аттенюаторы коаксиальные с низкой интермодуляцией диапазона 350–5000 МГц. Коаксиальный аттенюатор — резисторное устройство, которое ослабляет сигнал на заданное число децибел равномерно во всей рабочей полосе. Мощность, которую он «отнимает», рассеивается в виде тепла, поэтому для мощных трактов аттенюаторы делают с радиатором; допустимая мощность этой модели — 100 Вт.
Каждые 3 дБ ослабления — это вдвое меньшая мощность, 10 дБ — в десять раз, 20 дБ — в сто раз. Аттенюаторы применяют, чтобы привести уровень сигнала к допустимому для входа приёмника или измерительного прибора и чтобы выровнять уровни в DAS.
Основные параметры тракта: допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка – розетка), 4.3-10 (розетка), N (вилка – розетка).
В серии 16 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ослабление, дБ, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Температура, Защита) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 350–5000 МГц, у АТП-50 — 578–6000 МГц
- Разъём 4.3-10 (розетка – розетка), 4.3-10 (розетка), N (вилка – розетка), у АТП-50 — 4.3-10 (вилка – розетка), 4.3-10 (розетка – розетка), N (вилка – розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 350–5000 МГц, у АТ-6000 — 0–6000 МГц
- Разъём 4.3-10 (розетка – розетка), 4.3-10 (розетка), N (вилка – розетка), у АТ-6000 — 4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 350–5000 МГц, у АТП-8-5-43 — 617–2700 МГц
- Разъём 4.3-10 (розетка – розетка), 4.3-10 (розетка), N (вилка – розетка), у АТП-8-5-43 — 4.3-10 (вилка – розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу АТП-100 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 350–5000 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка – розетка), 4.3-10 (розетка), N (вилка – розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
| Степень защиты | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Ослабление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Защита |
|---|---|---|---|---|---|---|---|---|
| KADAMM АТП-10-100-N-2 | 10 | 698–3000 / 3000–5000 | 100 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | — | IP67 |
| KADAMM АТП-11-100-N | 11 | 698–3000 / 3000–5000 | 100 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | — | IP67 |
| KADAMM АТП-13-100-43 | 13 | 350–4200 | 100 Вт | ≤1,30 | ≤−155 дБн | 4.3-10 (розетка) | −30…+65 °C | — |
| KADAMM АТП-13-100-N | 13 | 698–3000 / 3000–5000 | 100 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | — | IP67 |
| KADAMM АТП-15-100-N-2 | 15 | 698–3000 / 3000–5000 | 100 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | — | IP67 |
| KADAMM АТП-20-100-N-2 | 20 | 698–3000 / 3000–5000 | 100 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | — | IP67 |
| KADAMM АТП-3-100-N-2 | 3 | 698–3000 / 3000–5000 | 100 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | — | IP67 |
| KADAMM АТП-4,8-100-43 | 4,8 | 350–4200 | 100 Вт | ≤1,3 | ≤−155 дБн (типовое ≤−160 дБн) | 4.3-10 (розетка – розетка) | — | — |
| KADAMM АТП-4-100-N | 4 | 698–3000 / 3000–5000 | 100 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | — | IP67 |
| KADAMM АТП-5-100-N-2 | 5 | 698–3000 / 3000–5000 | 100 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | — | IP67 |
| KADAMM АТП-6-100-N-2 | 6 | 698–3000 / 3000–5000 | 100 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | — | IP67 |
| KADAMM АТП-7-100-43 | 7 | 350–4200 | 100 Вт | ≤1,30 | ≤−155 дБн | 4.3-10 (розетка) | −30…+65 °C | — |
| KADAMM АТП-7-100-N | 7 | 698–3000 / 3000–5000 | 100 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | — | IP67 |
| KADAMM АТП-8-100-43 | 8 | 350–4200 | 100 Вт | ≤1,30 | ≤−155 дБн | 4.3-10 (розетка) | −30…+65 °C | — |
| KADAMM АТП-8-100-N | 8 | 698–3000 / 3000–5000 | 100 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | — | IP67 |
| KADAMM АТП-9-100-N | 9 | 698–3000 / 3000–5000 | 100 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | — | IP67 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание АТП-100.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для АТП-100.
Применение
Аттенюаторы применяют в измерениях, при настройке и испытаниях оборудования, для защиты входов приёмников и выравнивания уровней в распределительных системах.
Сети и службы в полосах АТП-100:
Перед заказом KADAMM АТП-100 сверьте с проектом:
- Частоты оборудования — внутри 350–5000 МГц
- Разъёмы — 4.3-10 (розетка – розетка), 4.3-10 (розетка), N (вилка – розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка – розетка), 4.3-10 (розетка), N (вилка – розетка).
- Разъёмы АТП-100 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление АТП-100 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание АТП-100 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM АТП-100 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора АТП-100 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
