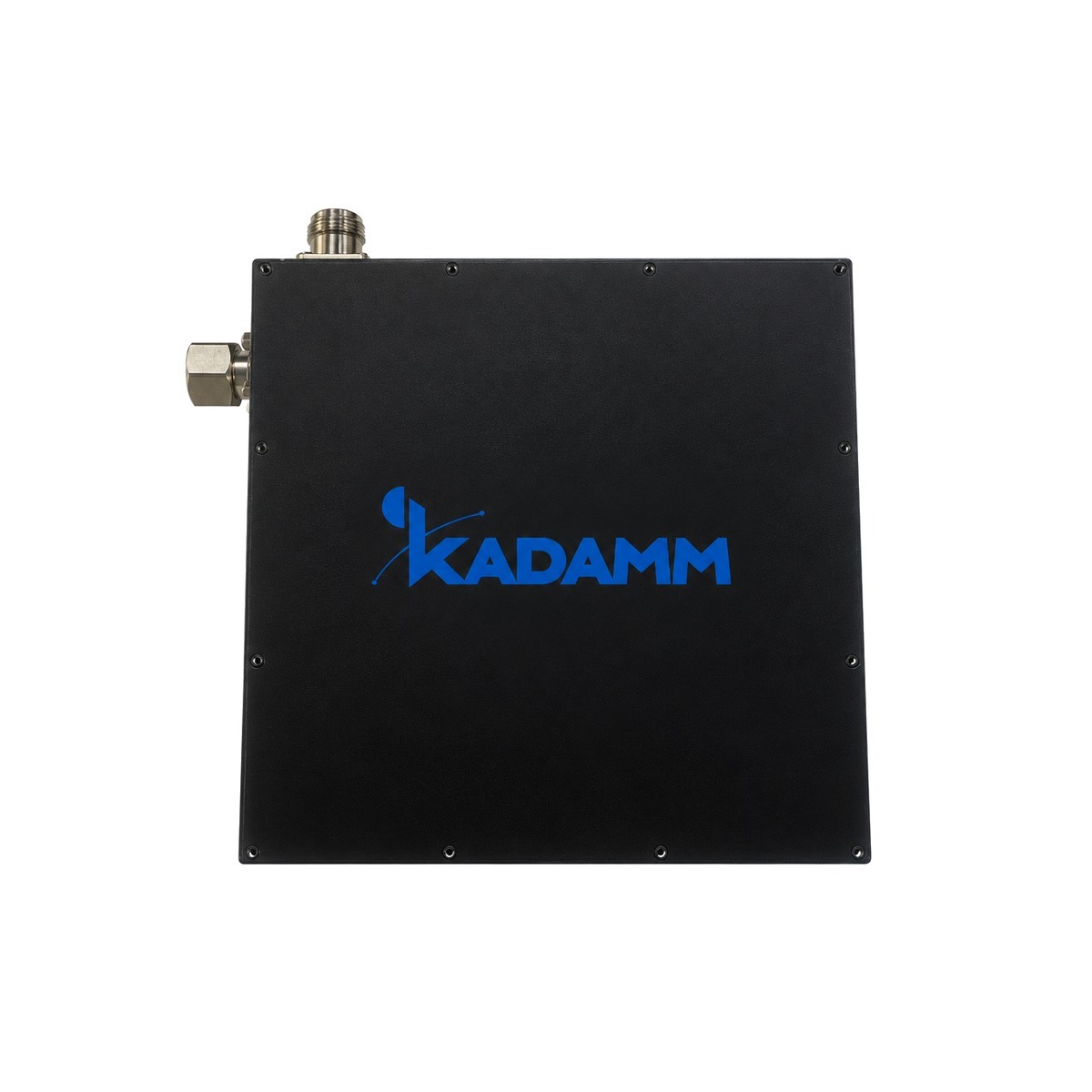

Аттенюаторы коаксиальные с низкой интермодуляцией: 578–6000 МГц.
Что представляет собой устройство
KADAMM АТП-50 — аттенюаторы коаксиальные с низкой интермодуляцией диапазона 578–6000 МГц. Коаксиальный аттенюатор — резисторное устройство, которое ослабляет сигнал на заданное число децибел равномерно во всей рабочей полосе. Мощность, которую он «отнимает», рассеивается в виде тепла, поэтому для мощных трактов аттенюаторы делают с радиатором; допустимая мощность этой модели — 50 Вт.
Каждые 3 дБ ослабления — это вдвое меньшая мощность, 10 дБ — в десять раз, 20 дБ — в сто раз. Аттенюаторы применяют, чтобы привести уровень сигнала к допустимому для входа приёмника или измерительного прибора и чтобы выровнять уровни в DAS.
Основные параметры тракта: допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 4.3-10 (вилка – розетка), 4.3-10 (розетка – розетка), N (вилка – розетка).
В серии 18 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ослабление, дБ, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Температура, Защита, Габариты / масса) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 578–6000 МГц, у АТП-100 — 350–5000 МГц
- Разъём 4.3-10 (вилка – розетка), 4.3-10 (розетка – розетка), N (вилка – розетка), у АТП-100 — 4.3-10 (розетка – розетка), 4.3-10 (розетка), N (вилка – розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 578–6000 МГц, у АТ-6000 — 0–6000 МГц
- Разъём 4.3-10 (вилка – розетка), 4.3-10 (розетка – розетка), N (вилка – розетка), у АТ-6000 — 4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 578–6000 МГц, у АТП-8-5-43 — 617–2700 МГц
- Разъём 4.3-10 (вилка – розетка), 4.3-10 (розетка – розетка), N (вилка – розетка), у АТП-8-5-43 — 4.3-10 (вилка – розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу АТП-50 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 578–6000 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (вилка – розетка), 4.3-10 (розетка – розетка), N (вилка – розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
| Степень защиты | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Ослабление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Защита | Габариты / масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АТП-10-50-43-2 | 10 | 600–6000 | 50 | ≤1,4 (600–2700 МГц), ≤1,5 (2700–6000 МГц) | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (вилка – розетка) | −55…+100 °C | — | — |
| KADAMM АТП-10-50-N-2 | 10 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-13-50-43 | 13 | 578–3600 | 50 Вт | ≤1,25 | ≤−155 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка – розетка) | −30…+65 °C | — | — |
| KADAMM АТП-15-50-43-2 | 15 | 600–6000 | 50 | ≤1,4 (600–2700 МГц), ≤1,5 (2700–6000 МГц) | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (вилка – розетка) | −55…+100 °C | — | — |
| KADAMM АТП-20-50-43-2 | 20 | 600–6000 | 50 | ≤1,4 (600–2700 МГц), ≤1,5 (2700–6000 МГц) | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (вилка – розетка) | −55…+100 °C | — | — |
| KADAMM АТП-23-50-43 | 23 | 578–3600 | 50 Вт | ≤1,25 | ≤−155 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка – розетка) | −30…+65 °C | — | — |
| KADAMM АТП-25-50-43 | 25 | 578–3600 | 50 Вт | ≤1,25 | ≤−155 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка – розетка) | −30…+65 °C | — | — |
| KADAMM АТП-3-50-43-2 | 3 | 600–6000 | 50 | ≤1,4 (600–2700 МГц), ≤1,5 (2700–6000 МГц) | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (вилка – розетка) | −55…+100 °C | — | — |
| KADAMM АТП-3-50-N-2 | 3 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-30-50-43-2 | 30 | 600–6000 | 50 | ≤1,4 (600–2700 МГц), ≤1,5 (2700–6000 МГц) | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (вилка – розетка) | −55…+100 °C | — | — |
| KADAMM АТП-4-50-N | 4 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-5-50-N-2 | 5 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-6-50-43-2 | 6 | 600–6000 | 50 | ≤1,4 (600–2700 МГц), ≤1,5 (2700–6000 МГц) | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (вилка – розетка) | −55…+100 °C | — | — |
| KADAMM АТП-6-50-N-2 | 6 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-7-50-N | 7 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-8-50-43 | 8 | 578–3600 | 50 Вт | ≤1,25 | ≤−155 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка – розетка) | −30…+65 °C | — | — |
| KADAMM АТП-8-50-N | 8 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-9-50-N | 9 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание АТП-50.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для АТП-50.
Применение
Аттенюаторы применяют в измерениях, при настройке и испытаниях оборудования, для защиты входов приёмников и выравнивания уровней в распределительных системах.
Сети и службы в полосах АТП-50:
Перед заказом KADAMM АТП-50 сверьте с проектом:
- Частоты оборудования — внутри 578–6000 МГц
- Разъёмы — 4.3-10 (вилка – розетка), 4.3-10 (розетка – розетка), N (вилка – розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (вилка – розетка), 4.3-10 (розетка – розетка), N (вилка – розетка).
- После затяжки соединения АТП-50 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление АТП-50 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание АТП-50 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM АТП-50 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора АТП-50 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
