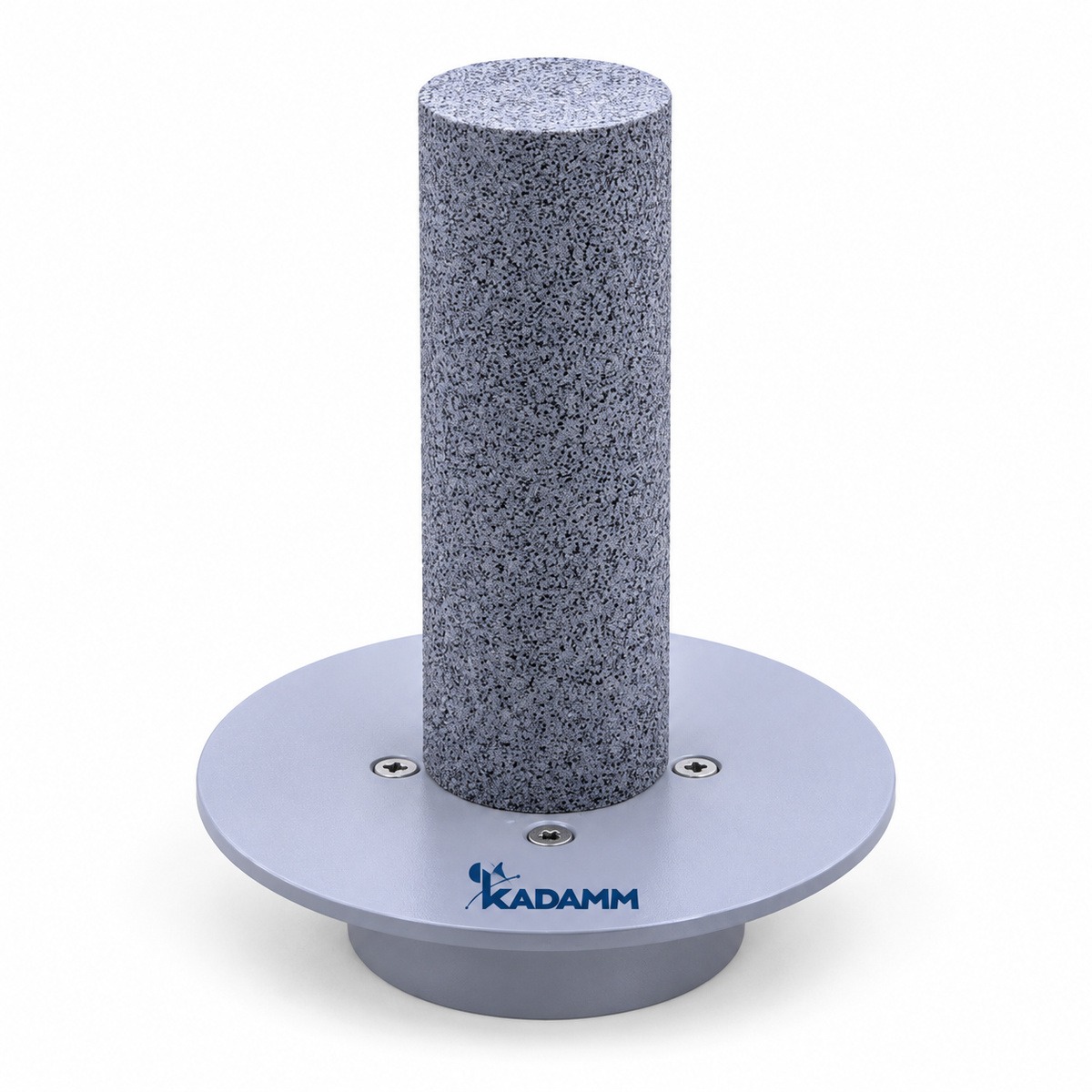

Цилиндрические спиральные антенны KADAMM (КАДАММ) серии АСЦ: работают с круговой поляризацией в осевом режиме.
О серии
KADAMM АСЦ — цилиндрические спиральные антенны производства KADAMM (КАДАММ).
В серии 21 исполнение, общий охват частот — 300 МГц – 10 ГГц. Подключение — N, SMA.
Исполнения АСЦ различаются по параметрам: частоты, коэффициент усиления, мощность, КСВН, соединители, габариты.
Измерительные и специальные антенны KADAMM служат в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации. Для них важна не только рабочая полоса, но и повторяемость параметров: по известному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля.
Разброс по исполнениям АСЦ: КСВН — 1,3–2 (при КСВН 2 отражается около 11 % мощности); мощность — 10–100 Вт; коэффициент усиления — 9–13,5 дБи. Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Принцип работы
Цилиндрическая спиральная антенна KADAMM АСЦ в осевом режиме излучает вдоль оси спирали волну круговой поляризации; направление вращения поляризации задаёт направление намотки.
Конструкция и материалы
Антенна KADAMM АСЦ — металлическая конструкция с соединителем или фланцем для подключения тракта. Крепление рассчитано на мачту, кронштейн или опорно-поворотное устройство.
Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
21 исполнение, 15 рабочих полос.
Наибольшую мощность держат KADAMM АСЦ-0,3/0,44-9-N(р)-ПКП, KADAMM АСЦ-0,44/0,65-9-N(р)-ПКП и ещё 11 исполнений.
Наибольшее усиление — у KADAMM АСЦ-8/8,4-13,5-SMA(р)-ЛКП и KADAMM АСЦ-8/8,4-13,5-SMA(р)-ПКП.
Лучшее согласование в серии — у KADAMM АСЦ-6,6/7-11-SMA(р)-ЛКП, KADAMM АСЦ-6,6/7-11-SMA(р)-ПКП и ещё 4 исполнения.
N (розетка) — у 11 исполнений; SMA (розетка) — у 10 исполнений.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АСЦ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 300 МГц – 10 ГГц |
| Ку, дБи | от 9 до 13,5 |
| Мощн., Вт | от 10 до 100 |
| КСВН | от 1,3 до 2 |
| Соединитель | N (розетка); SMA (розетка) |
| Габариты, мм | от 60 до 70 |
| Поляризация | правая круговая; левая круговая |
| Материал | алюминий |
| Коэффициент эллиптичности, дБ | от 2 до 2,5 |
| Тип | цилиндрическая спиральная (осевое излучение) |
Как читать характеристики
Таблица исполнений
Все 21 исполнение серии АСЦ с артикулами для заявки.
В таблице указаны пределы: КСВН, коэффициент эллиптичности — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБи | Мощн., Вт | КСВН | Соединитель | Габариты, мм | Поляризация | Материал | Коэффициент эллиптичности, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АСЦ-0,3/0,44-9-N(р)-ПКП | 0,3-0,44 | 9 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-0,44/0,65-9-N(р)-ПКП | 0,44-0,65 | 9 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-0,65/0,85-10-N(р)-ПКП | 0,65-0,85 | 10 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-0,85/1,1-10-N(р)-ПКП | 0,85-1,1 | 10 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-1,1/1,45-11-N(р)-ПКП | 1,1-1,45 | 11 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-1,1/1,7-10-N(р)-ПКП | 1,1-1,7 | 10 (дБic) | 100 | 1,60 (тип.) | N (розетка) | — | правая круговая | алюминий | 2,5 |
| KADAMM АСЦ-1,15/1,65-11,5-SMA(р)-ЛКП | 1,15-1,65 | 11,5 (дБic) | 100 | — | SMA (розетка) | — | левая круговая | алюминий | 2 |
| KADAMM АСЦ-1,15/1,65-11,5-SMA(р)-ПКП | 1,15-1,65 | 11,5 (дБic) | 100 | — | SMA (розетка) | — | правая круговая | алюминий | 2 |
| KADAMM АСЦ-1,45/1,75-11-N(р)-ПКП | 1,45-1,75 | 11 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-1,75/2,15-12-N(р)-ПКП | 1,75-2,15 | 12 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-2,15/2,45-12-N(р)-ЛКП | 2,15-2,45 | 12 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | левая круговая | — | — |
| KADAMM АСЦ-2,15/2,45-12-N(р)-ПКП | 2,15-2,45 | 12 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-2,45/2,75-12-N(р)-ПКП | 2,45-2,75 | 12 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-5/6-11-SMA(р)-ЛКП | 5-6 | 11 (дБic) | 50 | 2,0 | SMA (розетка) | Ø70 | левая круговая | алюминий | 2 |
| KADAMM АСЦ-5/6-11-SMA(р)-ПКП | 5-6 | 11 (дБic) | 50 | 2,0 | SMA (розетка) | Ø70 | правая круговая | алюминий | 2 |
| KADAMM АСЦ-6,6/7-11-SMA(р)-ЛКП | 6,6-7 | 11 (дБic) | 50 | 1,3 (тип.) | SMA (розетка) | Ø60 | левая круговая | алюминий | 2 |
| KADAMM АСЦ-6,6/7-11-SMA(р)-ПКП | 6,6-7 | 11 (дБic) | 50 | 1,3 (тип.) | SMA (розетка) | Ø60 | правая круговая | алюминий | 2 |
| KADAMM АСЦ-8/8,4-13,5-SMA(р)-ЛКП | 8-8,4 | 13,5 (дБic) | 10 | 1,3 (тип.) | SMA (розетка) | Ø60 | левая круговая | алюминий | 2 |
| KADAMM АСЦ-8/8,4-13,5-SMA(р)-ПКП | 8-8,4 | 13,5 (дБic) | 10 | 1,3 (тип.) | SMA (розетка) | Ø60 | правая круговая | алюминий | 2 |
| KADAMM АСЦ-9/10-12,5-SMA(р)-ЛКП | 9-10 | 12,5 (дБic) | 10 | 1,3 (тип.) | SMA (розетка) | Ø60 | левая круговая | алюминий | 2 |
| KADAMM АСЦ-9/10-12,5-SMA(р)-ПКП | 9-10 | 12,5 (дБic) | 10 | 1,3 (тип.) | SMA (розетка) | Ø60 | правая круговая | алюминий | 2 |
Прочие параметры
| Параметр | Значение |
|---|---|
| Ширина луча (−3 дБ) в плоскости E, ° | 40 — KADAMM АСЦ-1,15/1,65-11,5-SMA(р)-ЛКП, KADAMM АСЦ-1,15/1,65-11,5-SMA(р)-ПКП; 43 — KADAMM АСЦ-5/6-11-SMA(р)-ЛКП, KADAMM АСЦ-5/6-11-SMA(р)-ПКП; 35 — KADAMM АСЦ-6,6/7-11-SMA(р)-ЛКП, KADAMM АСЦ-6,6/7-11-SMA(р)-ПКП; 34 — KADAMM АСЦ-8/8,4-13,5-SMA(р)-ЛКП, KADAMM АСЦ-8/8,4-13,5-SMA(р)-ПКП; 30 — KADAMM АСЦ-9/10-12,5-SMA(р)-ЛКП, KADAMM АСЦ-9/10-12,5-SMA(р)-ПКП |
| Ширина луча (−3 дБ) в плоскости H, ° | 40 — KADAMM АСЦ-1,15/1,65-11,5-SMA(р)-ЛКП, KADAMM АСЦ-1,15/1,65-11,5-SMA(р)-ПКП; 47 — KADAMM АСЦ-5/6-11-SMA(р)-ЛКП, KADAMM АСЦ-5/6-11-SMA(р)-ПКП, KADAMM АСЦ-6,6/7-11-SMA(р)-ЛКП, KADAMM АСЦ-6,6/7-11-SMA(р)-ПКП; 34 — KADAMM АСЦ-8/8,4-13,5-SMA(р)-ЛКП, KADAMM АСЦ-8/8,4-13,5-SMA(р)-ПКП; 32 — KADAMM АСЦ-9/10-12,5-SMA(р)-ЛКП, KADAMM АСЦ-9/10-12,5-SMA(р)-ПКП |
| Масса, кг | 0,12 — KADAMM АСЦ-5/6-11-SMA(р)-ЛКП, KADAMM АСЦ-5/6-11-SMA(р)-ПКП; 0,09 — KADAMM АСЦ-6,6/7-11-SMA(р)-ЛКП, KADAMM АСЦ-6,6/7-11-SMA(р)-ПКП; 0,05 — KADAMM АСЦ-8/8,4-13,5-SMA(р)-ЛКП, KADAMM АСЦ-8/8,4-13,5-SMA(р)-ПКП; 0,07 — KADAMM АСЦ-9/10-12,5-SMA(р)-ЛКП, KADAMM АСЦ-9/10-12,5-SMA(р)-ПКП |
| Импульсная мощность, Вт | 200 — KADAMM АСЦ-6,6/7-11-SMA(р)-ЛКП, KADAMM АСЦ-6,6/7-11-SMA(р)-ПКП, KADAMM АСЦ-8/8,4-13,5-SMA(р)-ЛКП, KADAMM АСЦ-8/8,4-13,5-SMA(р)-ПКП, KADAMM АСЦ-9/10-12,5-SMA(р)-ЛКП, KADAMM АСЦ-9/10-12,5-SMA(р)-ПКП |
Как выбрать исполнение
Исполнения серии KADAMM АСЦ по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM АСЦ с наибольшим в серии КСВН 2.
Применение
Измерительные антенны применяют в лабораториях антенных измерений, на полигонах, при испытаниях на ЭМС, в радиомониторинге и калибровке радиолокаторов.
Сколько исполнений АСЦ работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АСЦ входят:
Техническое описание серии АСЦ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АСЦ или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Коэффициент усиления — отношение мощностей на выходе и входе, для антенны — выигрыш относительно изотропного излучателя.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
- ГОСТ 24375-80
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АСЦ | Цилиндрические спиральные антенны | 300 МГц – 10 ГГц | 21 | N, SMA |
| KADAMM АЛ-К | Линзовые антенны с коническим рупором | 1 – 170 ГГц | 52 | 1,0 мм, FBP-320, FBP-260, FBP-220 |
| KADAMM АЛ-П | Линзовые антенны с пирамидальным рупором | 11,9 – 40 ГГц | 5 | FBP-320, FBP-260, FBP-220, FBP-180 |
| KADAMM АЛ-Ф | Линзовые антенны фокусирующие | 2,6 – 40 ГГц | 13 | FBP-84, FDP-70, FDP-58, FDP-48 |
| KADAMM АЛ-О | Линзовые антенны с облучателем | 22 – 95,8 ГГц | 5 | FUGP-900, 1,0 мм, 1,85 мм, FBP-260 |
Когда брать соседнюю серию: нужны линзовые антенны — KADAMM АЛ-К.
