Наклеиваемые печатные антенны: 451–4900 МГц (по исполнениям), усиление 1–2 дБи.
Что представляет собой антенна

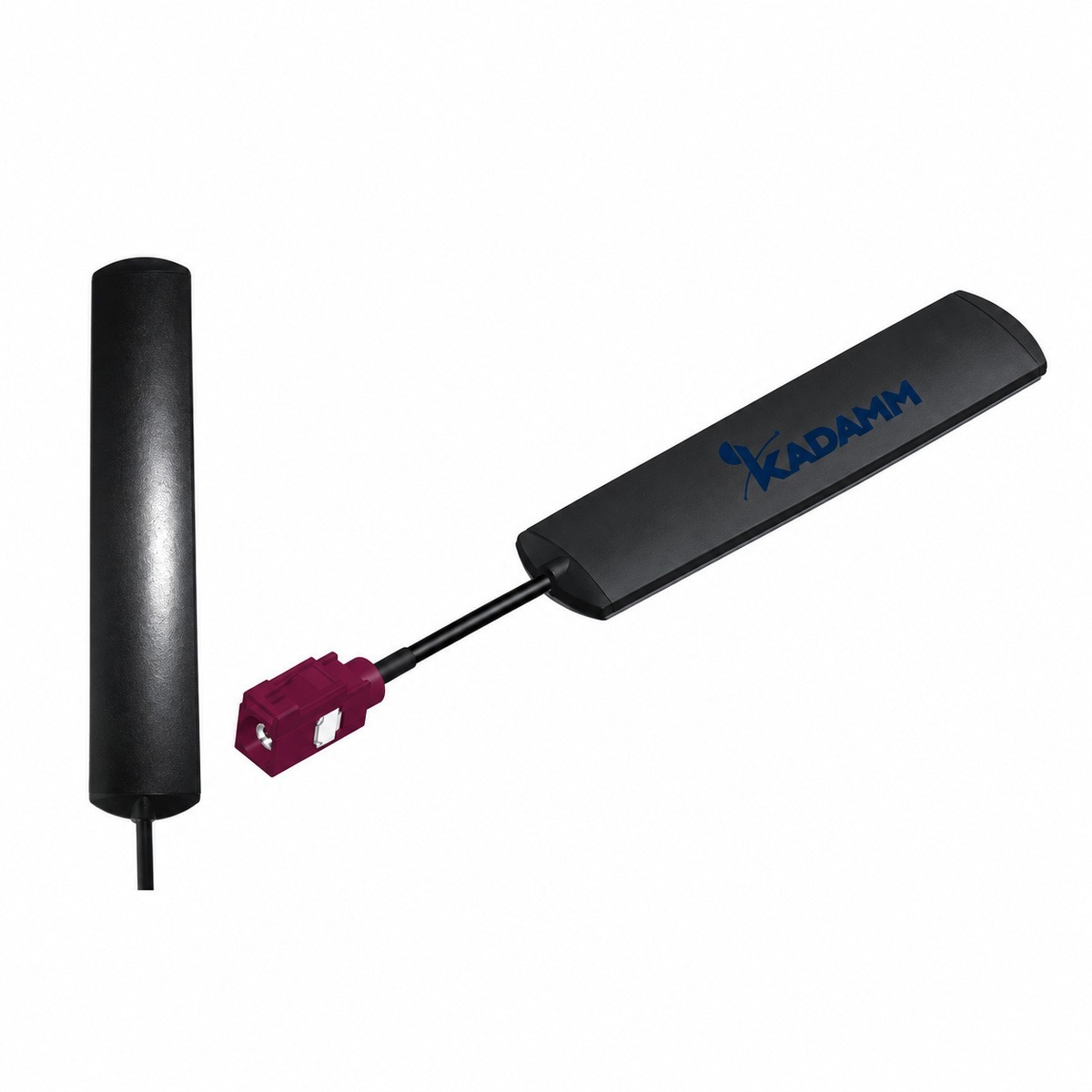

KADAMM ASK-LTE — наклеиваемые печатные антенны диапазона 451–4900 МГц (по исполнениям). Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.
Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.
Усиление по техническому описанию — 1–2 дБи; в корпусе оно обычно ниже на величину потерь на окружение.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: крепление: клей.
Разъём — SMA, FAKRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 451–468, 617–2700, 3300–3800 и 4400–4900 МГц, у ASK-LTE-2-1 — 700–960, 1572–1578 и 1710–2690 МГц
- Габариты по исполнению (см. таблицу «Исполнения»), у ASK-LTE-2-1 — 46 × 16 × 10,5 мм
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 451–468, 617–2700, 3300–3800 и 4400–4900 МГц, у AR-LTE — 698–2700 МГц
- Разъём SMA, FAKRA, у AR-LTE — SMA, RP-SMA, TNC, BNC
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 451–468, 617–2700, 3300–3800 и 4400–4900 МГц, у AMS-LTE-M — 698–2700 МГц
- Разъём SMA, FAKRA, у AMS-LTE-M — SMA, MCX
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ASK-LTE с запасом по краям.
Значение ASK-LTE по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ASK-LTE с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: клей.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | клей |
| Степень защиты | ASK-5G-2P3, ASK-LTE-2P3 — IP66; остальные исполнения — уточняйте у менеджера |
| Материал | ASK-5G-2P, ASK-5G-2P2, ASK-5G-2P3, ASK-LTE-2P — ABS; ASK-LTE-2P2 — ПВХ; ASK-LTE-2P3 — PC + ABS |
| Рабочая температура | −40…+85 °C; KADAMM ASK-LTE-1P — −45…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Размер, мм | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM ASK-5G-2P | 617–960 / 1710–2690 / 3300–3800 / 4400–4900 МГц | 2 дБи | менее 3 | 104,6 × 18 × 1 | LMR100, 3 м; SMA, вилка прямая | клей |
| KADAMM ASK-5G-2P2 | 451–468 / 617–960 / 1427–1518 / 1710–2690 / 3300–3800 / 4400–4900 МГц | 2 дБи | менее 3 | 104,6 × 18 × 1 | LMR100, 3 м; SMA, вилка прямая | клей |
| KADAMM ASK-5G-2P3 | 698–960 / 1710–2690 / 3300–3800 / 4400–4900 МГц | 2 дБи | менее 3 | 104,6 × 17,3 × 1 | LMR100 (другие — по заказу); длина — уточняйте у менеджера; FAKRA (другие — по заказу) | клей, IP66 |
| KADAMM ASK-LTE-2P | 698–960 / 1710–2690 МГц | 2 дБic | ≤ 2 | 104,6 × 15 × 1 | RG174; длина — уточняйте у менеджера; FAKRA или SMA (другие — по заказу) | клей |
| KADAMM ASK-LTE-2P2 | 698–960 / 1710–2690 МГц | 2 дБи | менее 2,5 | 115 × 9 × 0,8 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей |
| KADAMM ASK-LTE-2P3 | 698–960 / 1710–2690 МГц | 2 дБи | менее 3 | 104,6 × 15 × 1 | RG174; длина — уточняйте у менеджера; FAKRA или SMA (другие — по заказу) | клей, IP66 |

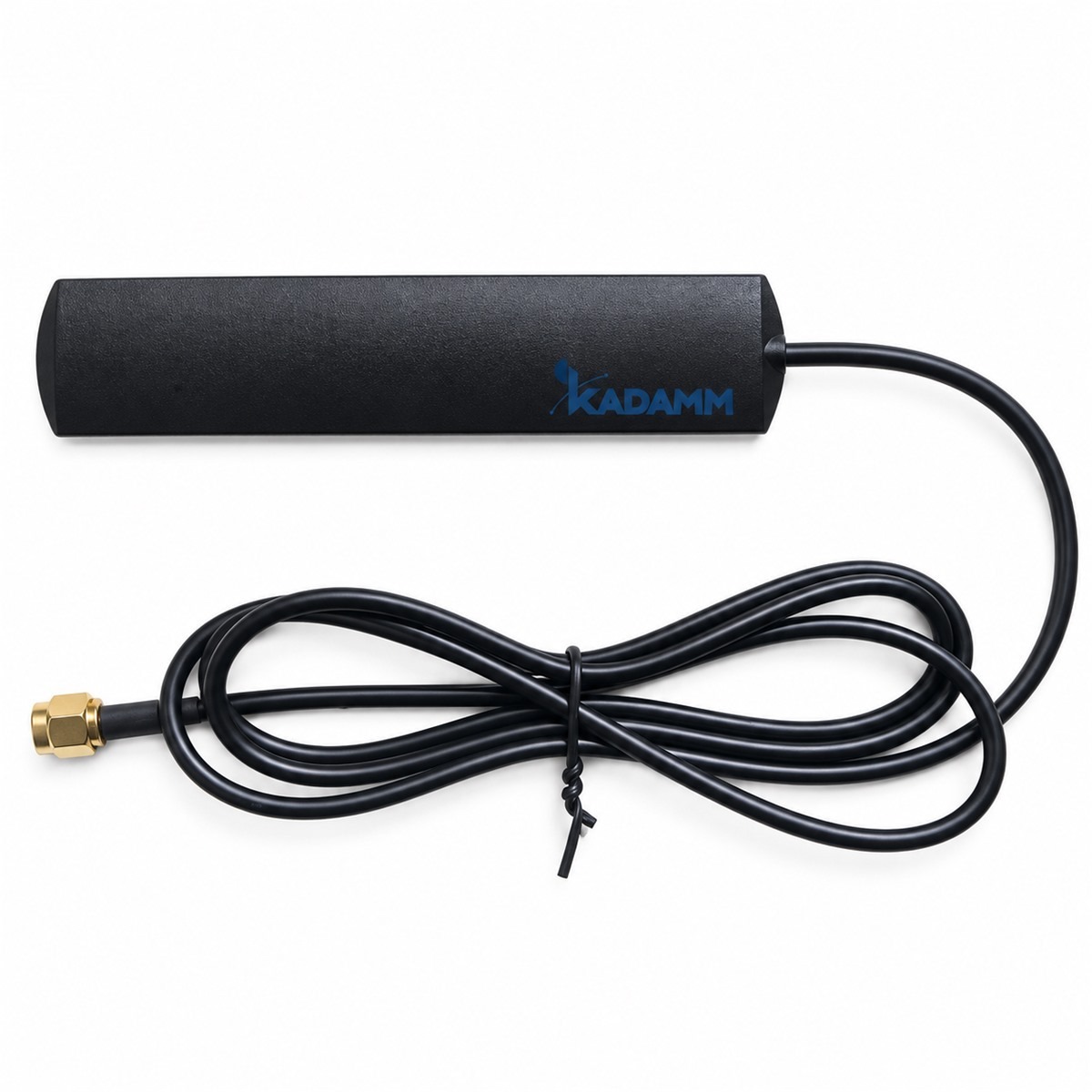

| KADAMM ASK-LTE-1P | 700–2700 МГц | 1 дБи | менее 1,7 | 116 × 21,6 | RG174, 1 м; SMA, вилка (другие — по заказу) | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASK-LTE в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание ASK-LTE.
- IEC 60529 — документ, на который ссылается техническое описание ASK-LTE.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASK-LTE подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1 = 41 дБм, то есть около 13 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 460 МГц (середина полосы 451–468 МГц): L = 32,45 + 20·lg 460 + 20·lg 1 = 85,7 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41 − 85,7 = −44,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.
Сети и службы в полосах ASK-LTE:
Перед заказом KADAMM ASK-LTE сверьте с проектом:
- Частоты оборудования — внутри 451–468, 617–2700, 3300–3800 и 4400–4900 МГц
- Разъёмы — SMA, FAKRA
- Опора и крепление — клей
- Климат площадки — в пределах −40…+85 °C; KADAMM ASK-LTE-1P — −45…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление ASK-LTE — клей.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASK-LTE и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASK-LTE и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASK-LTE пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ASK-LTE | KADAMM ASK-LTE-2-1 | KADAMM AR-LTE | KADAMM AMS-LTE-M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 451–468, 617–2700, 3300–3800 и 4400–4900 МГц | 700–960, 1572–1578 и 1710–2690 МГц | 698–2700 МГц | 698–2700 МГц |
| Усиление | 1–2 дБи | 2,0 дБи | 1–6 дБи | 2–5 дБи |
| Поляризация | линейная | — | — | линейная |
| Порты | 1 | — | 1 | 1 |
| Габариты | по исполнению (см. таблицу «Исполнения») | 46 × 16 × 10,5 мм | — | по исполнению (см. таблицу «Исполнения») |
| Страница | Эта модель | Открыть | Открыть | Открыть |
