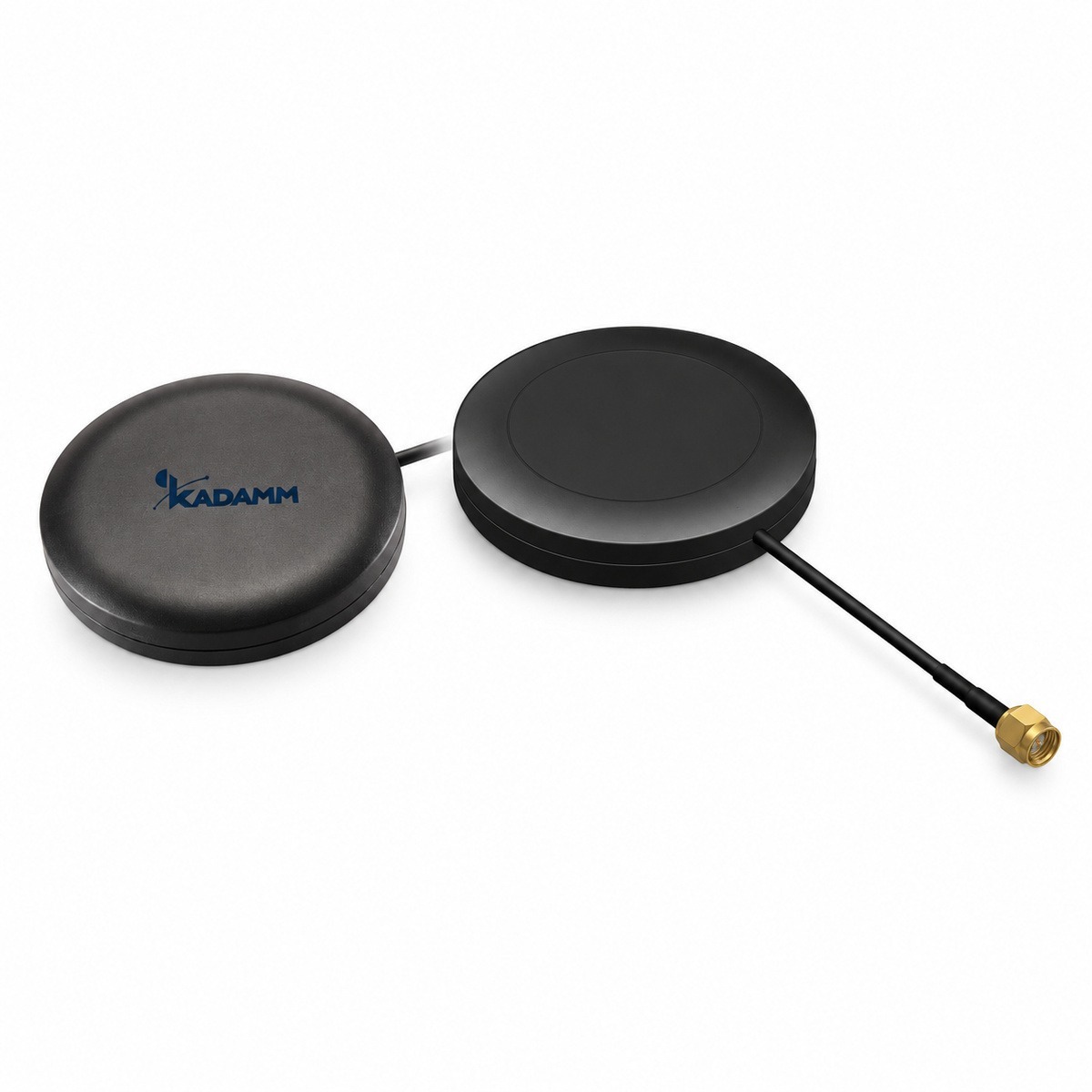

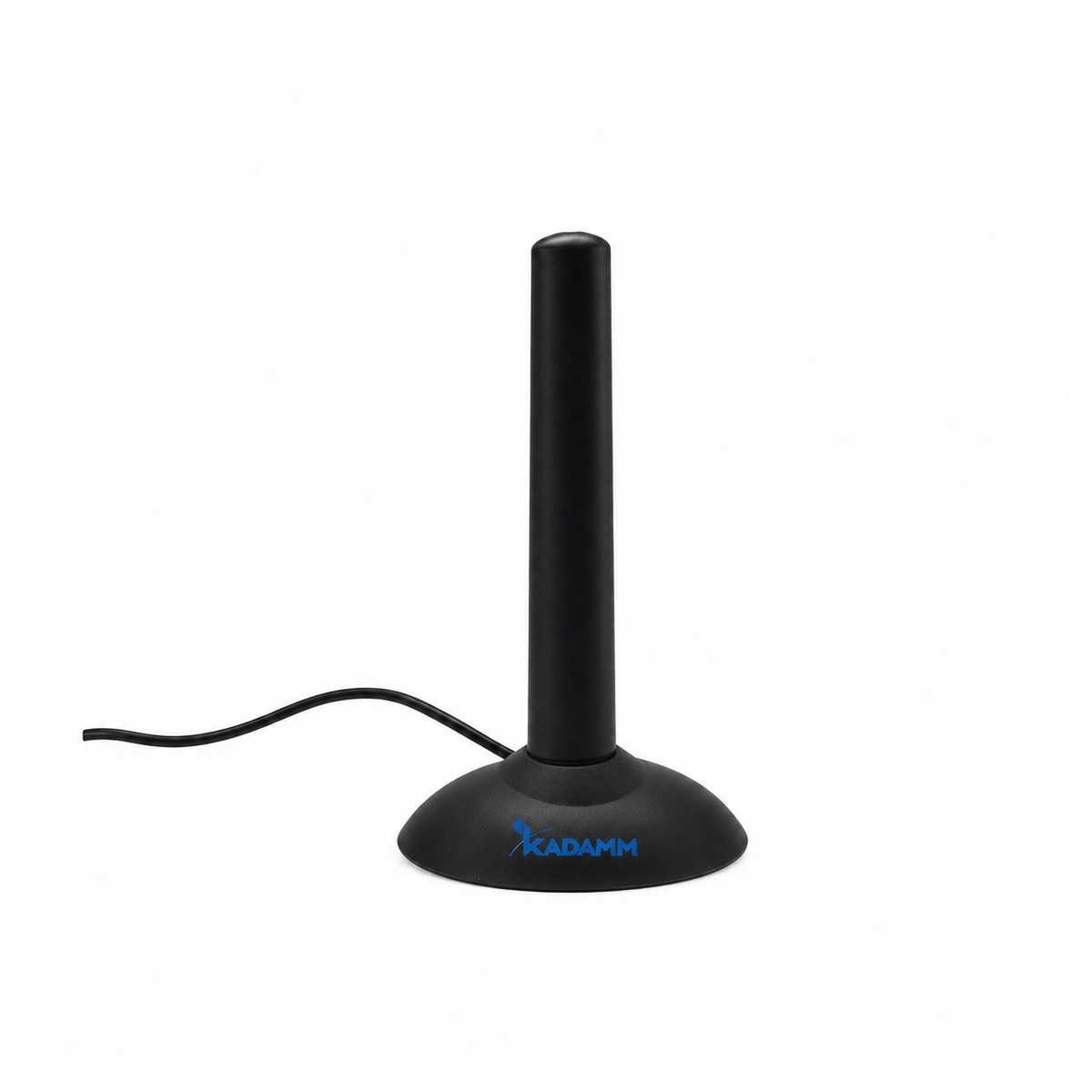

KADAMM AMS-LTE-M — антенны 4G 698–2700 МГц на магнитном основании с кабелем, 2–5 дБи

KADAMM AMS-LTE-M — антенны диапазона 698–960 / 1710–2700 МГц. Антенну подключают к модему, роутеру или терминалу вместо штатной: она выносится к окну, на стену или на крышу, туда, где сигнал базовой станции сильнее, а кабель доводит его до устройства.

Современные модемы 4G и 5G работают по схеме MIMO: у них два или четыре антенных входа, и на каждый нужна своя антенна или отдельный вход многопортовой антенны. Если подключить только один вход, скорость падает почти вдвое. Разные поляризации или разнос антенн дают модему независимые каналы.

Усиление 2–5 дБи прибавляется к уровню сигнала на входе модема. На краю зоны покрытия несколько децибел решают, будет ли устойчивое соединение: модем переходит на более быструю модуляцию и реже теряет сеть.

Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: крепление: клей, магнит.

Разъём — SMA, MCX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AMS-LTE-M в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание AMS-LTE-M.
• IEC 60529 — документ, на который ссылается техническое описание AMS-LTE-M.
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AMS-LTE-M подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1699 МГц (середина полосы 698–2700 МГц): L = 32,45 + 20·lg 1699 + 20·lg 1 = 97,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 42 − 97,1 = −55,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Абонентские антенны ставят на дачах, в загородных домах, на объектах телеметрии и видеонаблюдения, в кабинах техники — везде, где модему не хватает сигнала.

Сети и службы в полосах AMS-LTE-M:

Перед заказом KADAMM AMS-LTE-M сверьте с проектом:

• Частоты оборудования — внутри 698–2700 МГц
• Разъёмы — SMA, MCX
• Опора и крепление — по исполнению (см. таблицу «Исполнения»)

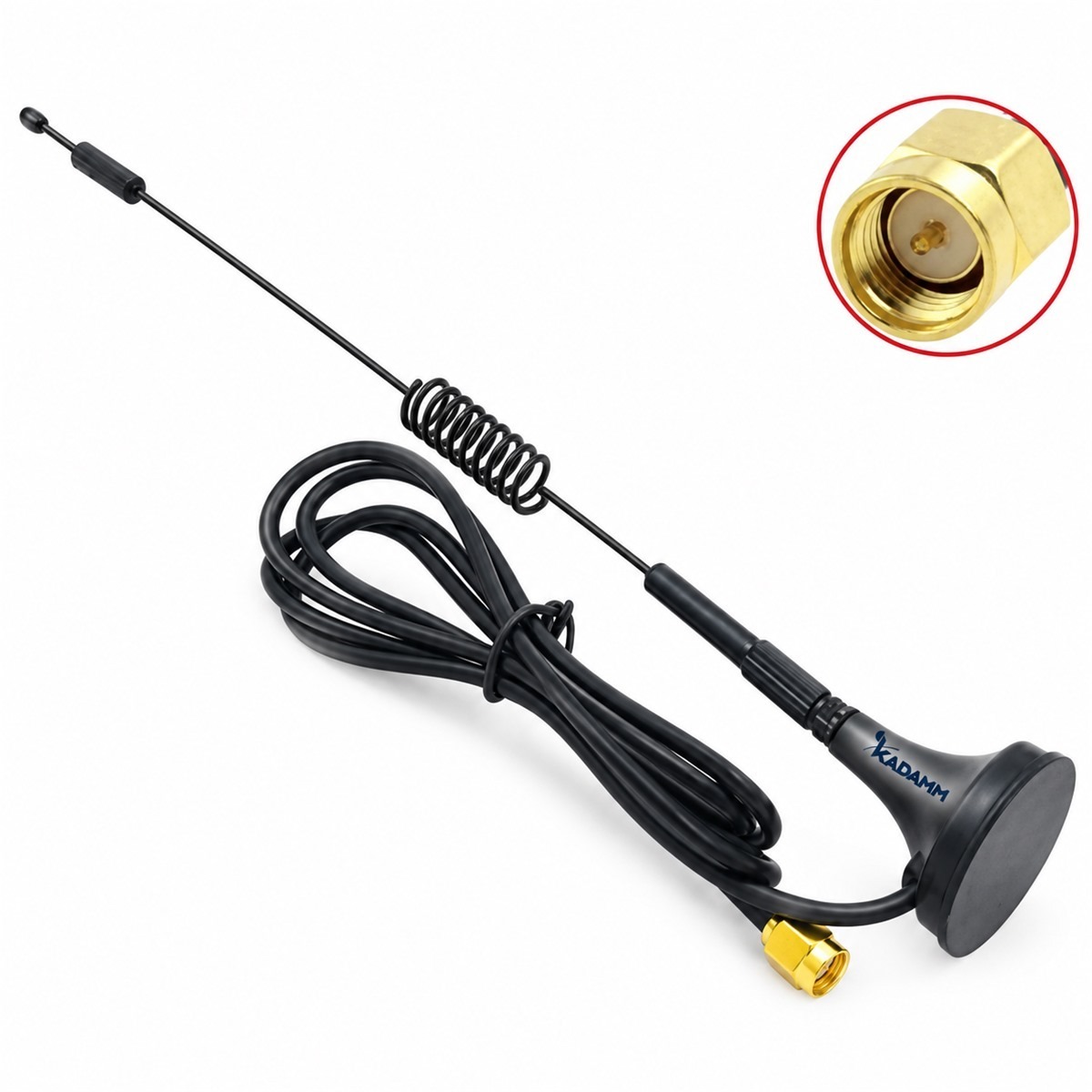

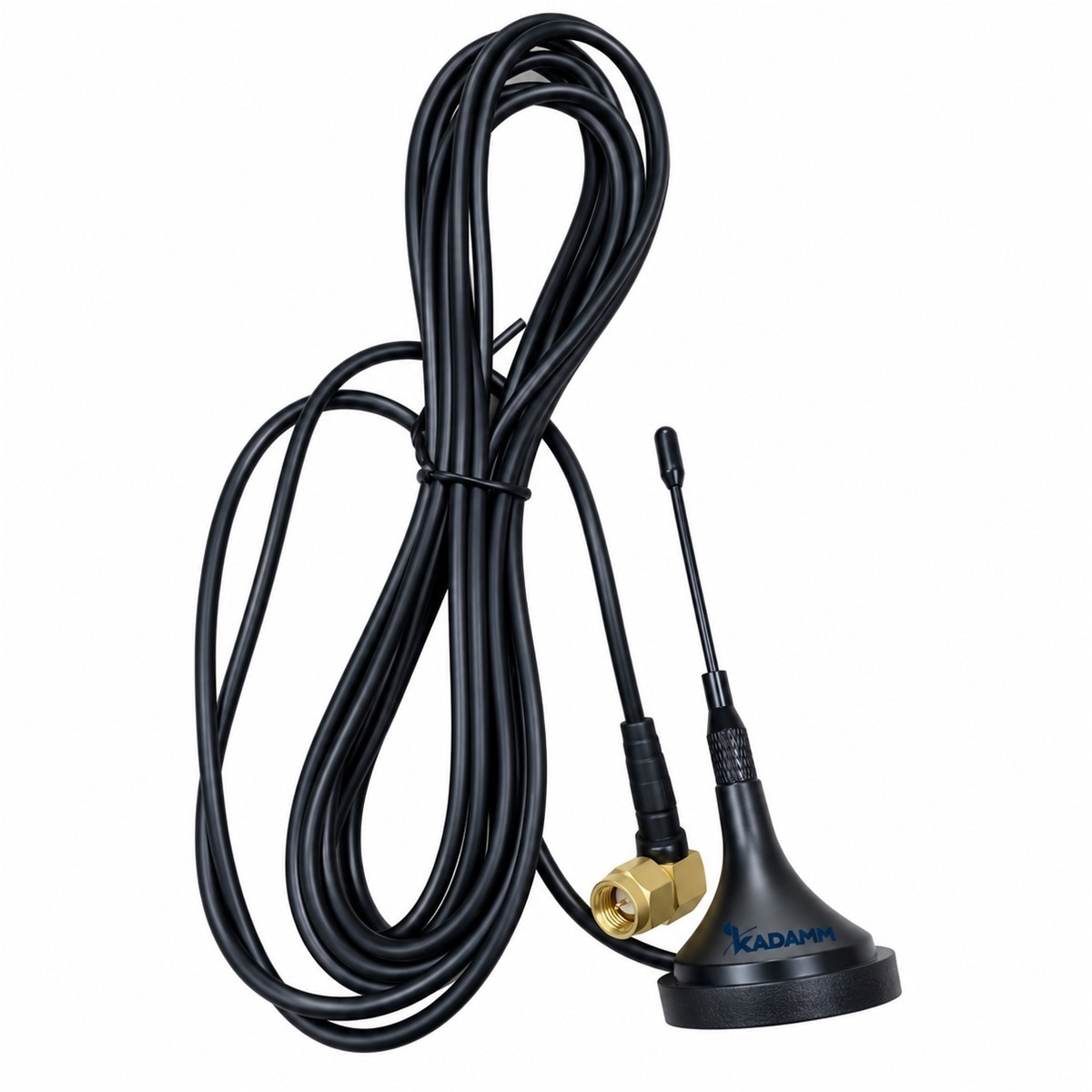

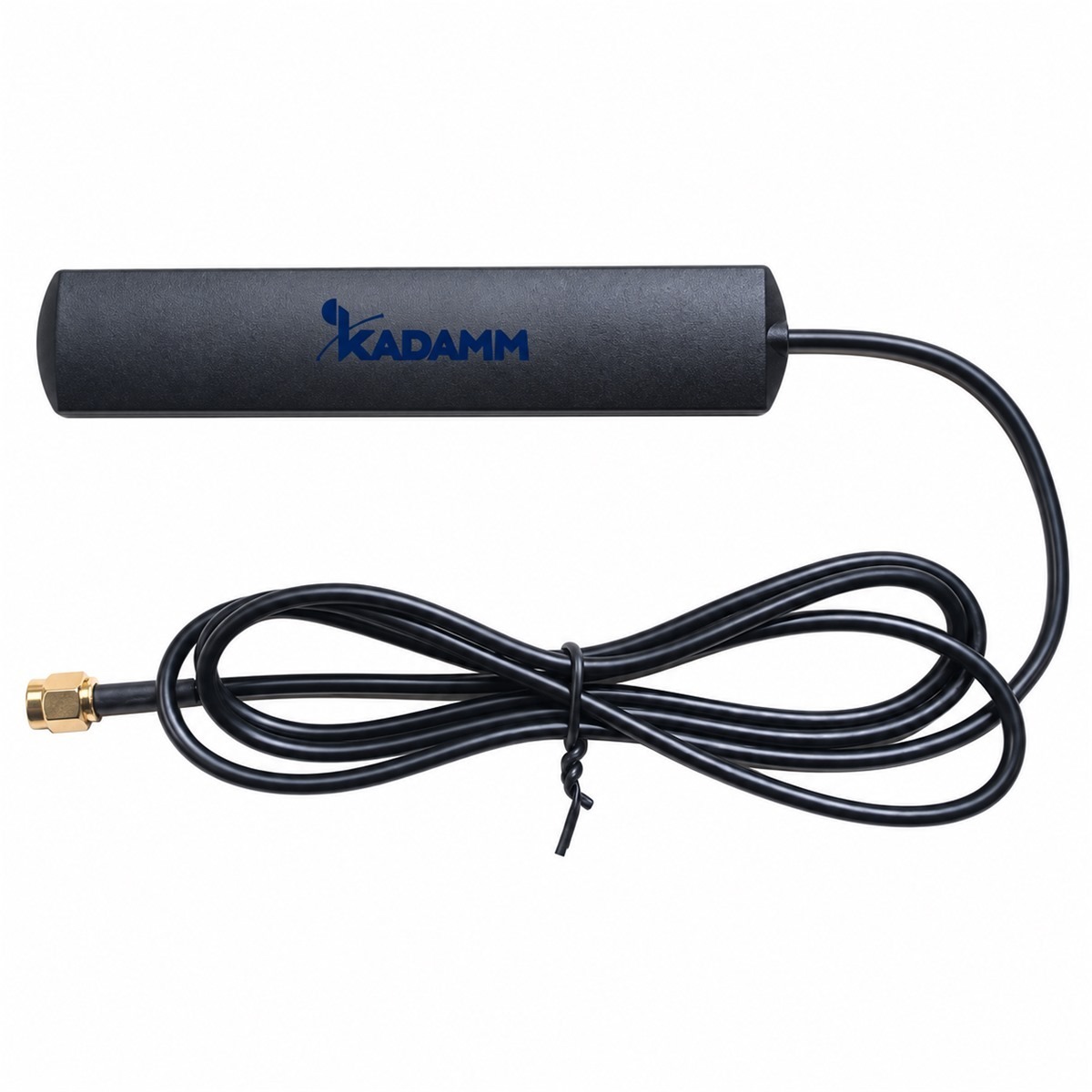

• Климат площадки — в пределах −40…+85 °C; KADAMM AMS-GSM-2M-2, KADAMM AMS-LTE-3.5M, KADAMM AMS-LTE-5M-3 — −45…+85 °C

• Крепление AMS-LTE-M — по исполнению (см. таблицу «Исполнения»).
• Разъёмы — по исполнению (см. таблицу «Исполнения»).
