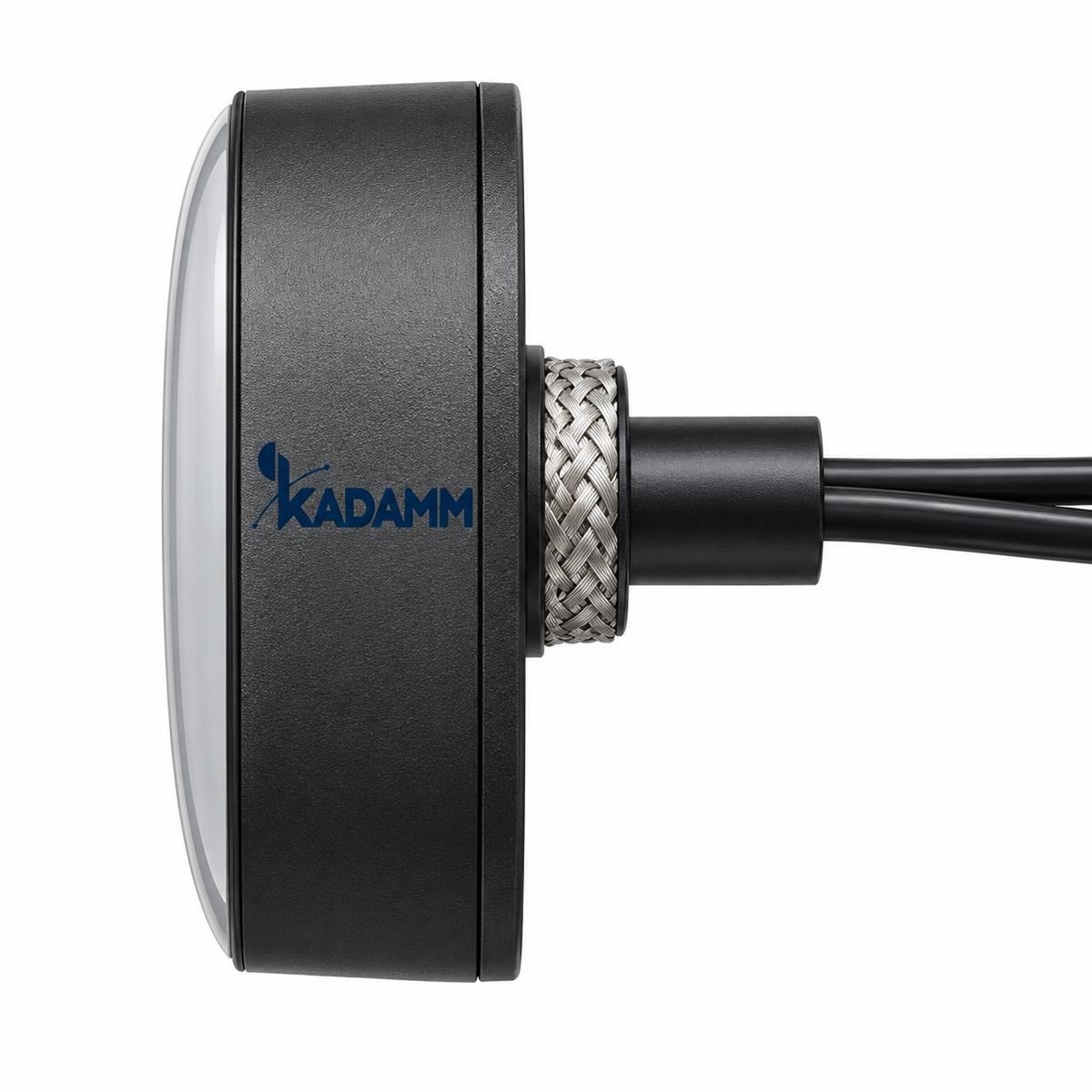

KADAMM · Наклеиваемая антенна
Наклеиваемая антенна от производителя KADAMM (КАДАММ) — KADAMM ASK-LTE-2-1; 1572–1578 МГц и 700–960 МГц и 1710–2690 МГц, усиление 2,0 дБи.
700–960 / 1710–2690 МГц, 1575 МГц
Диапазон
2,0 дБи
Усиление
≤3,5
КСВН
SMA
Разъём
1000 ± 10 мм
Кабель
46 × 16 × 10,5 мм
Размеры
О модели
В рабочую полосу KADAMM ASK-LTE-2-1 (1572–1578 МГц и 700–960 МГц и 1710–2690 МГц) попадают LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800. Невысокое усиление (2,0 дБи) даёт ASK-LTE-2-1 широкую диаграмму: зона ровная, без провалов рядом с антенной.
Габариты — 46 × 16 × 10,5 мм.
На что смотреть при подборе
Полоса 700–960 / 1710–2690 МГц, 1575 МГцПроверьте, что частоты вашей системы лежат внутри полосы ASK-LTE-2-1 с запасом по краям.
Усиление 2,0 дБиДля KADAMM ASK-LTE-2-1 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤3,5Согласование KADAMM ASK-LTE-2-1 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 700–960 / 1710–2690 МГц и 1575 ± 3 МГц |
| Усиление (пиковое) | 2,0 дБи |
| КСВН | ≤3,5 |
| Обратные потери | не хуже −6,0 дБ |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна-«гриб» на клеевой ленте 3M |
| Размеры | 46 × 16 × 10,5 мм |
| Кабель | RG178, 1000 ± 10 мм |
| Разъём | SMA, вилка |
| Цвет | чёрный |
Вопросы по модели
На каких частотах работает KADAMM ASK-LTE-2-1?
Рабочий диапазон ASK-LTE-2-1 — 700–960 / 1710–2690 МГц, 1575 МГц.
Какое усиление у KADAMM ASK-LTE-2-1?
Коэффициент усиления ASK-LTE-2-1 — 2,0 дБи.
Как крепится KADAMM ASK-LTE-2-1?
Габариты 46 × 16 × 10,5 мм.
Есть ли документы на KADAMM ASK-LTE-2-1?
Для ASK-LTE-2-1 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Подбор KADAMM ASK-LTE-2-1 под ваш объект
