KADAMM · Штыревая антенна

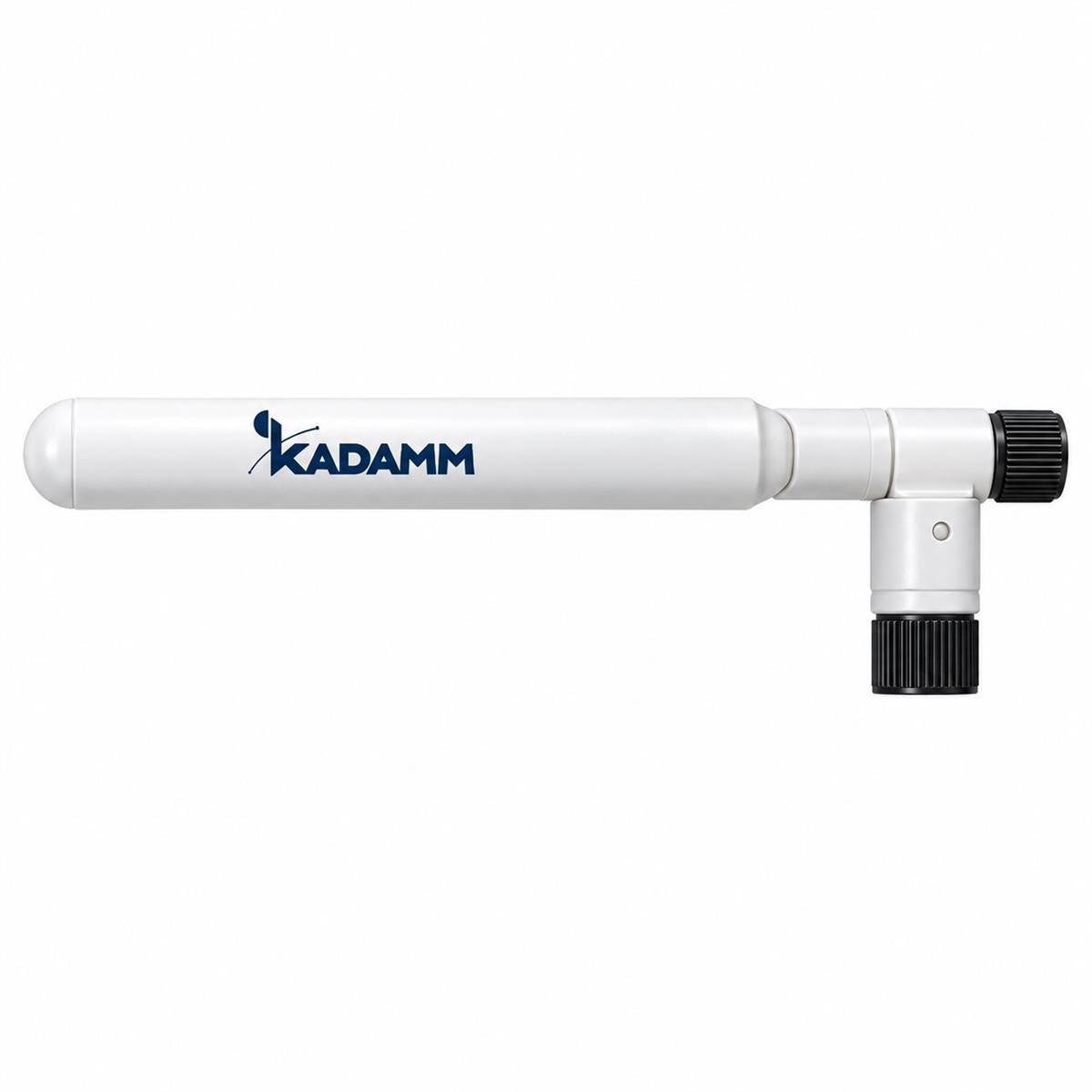

Штыревая антенна от производителя KADAMM (КАДАММ) — KADAMM AR-LTE-2; 700–960 МГц и 1710–2690 МГц, усиление 1,0 ± 0,5 дБи.
700–960 / 1710–2690 МГц
Диапазон
1,0 ± 0,5 дБи
Усиление
≤3,0
КСВН
SMA
Разъём
О модели
По частотам (700–960 МГц и 1710–2690 МГц) KADAMM AR-LTE-2 подходит для систем: LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800. Невысокое усиление (1,0 ± 0,5 дБи) даёт AR-LTE-2 широкую диаграмму: зона ровная, без провалов рядом с антенной.
Рабочие температуры — −40…+85 °C.
На что смотреть при подборе
Полоса 700–960 / 1710–2690 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для AR-LTE-2.
Усиление 1,0 ± 0,5 дБиДля KADAMM AR-LTE-2 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤3,0Согласование KADAMM AR-LTE-2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Условия работыKADAMM AR-LTE-2: температура −40…+85 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 700–960 / 1710–2690 МГц |
| Усиление | 1,0 ± 0,5 дБи (700–960 МГц); 2,0 ± 0,5 дБи (1710–2690 МГц) |
| КСВН | ≤3,0 (700–960 МГц); ≤2,5 (1710–2690 МГц) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | SMA |
| Рабочая температура | −40…+85 °C |
Вопросы по модели
На каких частотах работает KADAMM AR-LTE-2?
Рабочий диапазон AR-LTE-2 — 700–960 / 1710–2690 МГц.
Какое усиление у KADAMM AR-LTE-2?
Коэффициент усиления AR-LTE-2 — 1,0 ± 0,5 дБи.
Есть ли документы на KADAMM AR-LTE-2?
Для AR-LTE-2 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
