KADAMM · Антенна

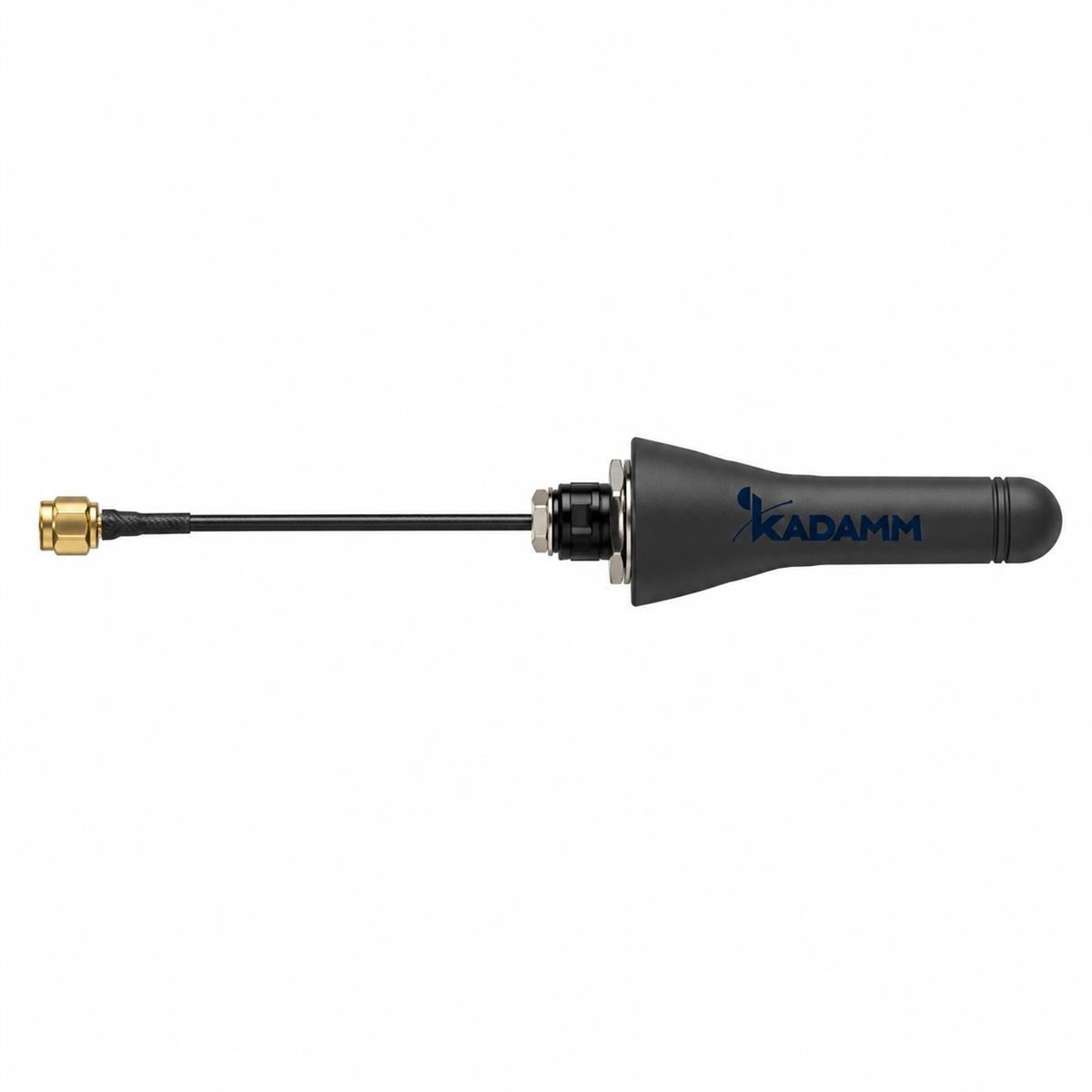

Антенна от производителя KADAMM (КАДАММ) — KADAMM AMS-LTE-1-1; 824–960 МГц и 1710–2690 МГц, усиление 1 дБи.
824–960 / 1710–2690 МГц
Диапазон
1 дБи
Усиление
менее 2,5
КСВН
SMA
Разъём
1 м
Кабель
95 мм
Длина
О модели
В рабочую полосу KADAMM AMS-LTE-1-1 (824–960 МГц и 1710–2690 МГц) попадают GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц, GSM и LTE 1800, UMTS и LTE 2100 и LTE 2300 (TDD). Усиление 1 дБи у KADAMM AMS-LTE-1-1 — широкая диаграмма и ровное покрытие вблизи точки установки.
Поляризация — вертикальная.
Масса — 6,5 г. Работает при температуре −45…+80 °C.
На что смотреть при подборе
Полоса 824–960 / 1710–2690 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для AMS-LTE-1-1.
Усиление 1 дБиДля KADAMM AMS-LTE-1-1 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН менее 2,5Согласование KADAMM AMS-LTE-1-1 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 5 ВтПредел для KADAMM AMS-LTE-1-1 на один порт; суммарную мощность передатчиков сверяйте с ним.
Условия работыKADAMM AMS-LTE-1-1: температура −45…+80 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 824–960 / 1710–2690 МГц |
| Усиление | 1 дБи |
| КСВН | менее 2,5 |
| Поляризация | вертикальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 5 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Длина | 95 мм |
| Масса | 6,5 г |
| Кабель | RG174, 1 м |
| Разъём | SMA, вилка |
| Рабочая температура | −45…+80 °C |
| Температура хранения | −45…+85 °C |
Вопросы по модели
На каких частотах работает KADAMM AMS-LTE-1-1?
Рабочий диапазон AMS-LTE-1-1 — 824–960 / 1710–2690 МГц.
Какое усиление у KADAMM AMS-LTE-1-1?
Коэффициент усиления AMS-LTE-1-1 — 1 дБи.
Есть ли документы на KADAMM AMS-LTE-1-1?
Техническое описание AMS-LTE-1-1 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
Подбор KADAMM AMS-LTE-1-1 под ваш объект
Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
