Штыревые антенны: 800–2200 МГц, усиление до 3 дБи.
Что представляет собой антенна

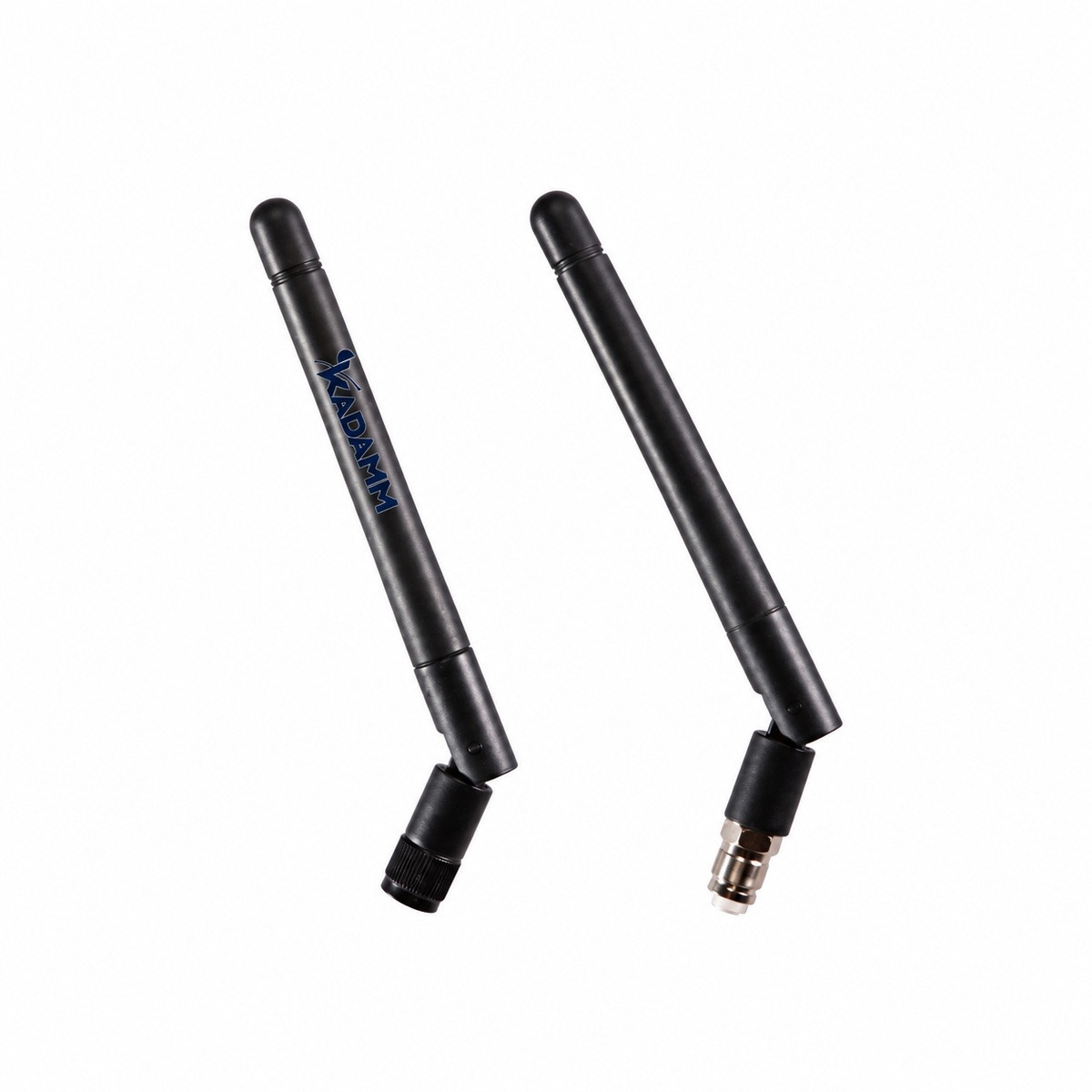

KADAMM AR-GSM — штыревые антенны диапазона 800–2200 МГц. Антенну подключают к модему, роутеру или терминалу вместо штатной: она выносится к окну, на стену или на крышу, туда, где сигнал базовой станции сильнее, а кабель доводит его до устройства.
Современные модемы 4G и 5G работают по схеме MIMO: у них два или четыре антенных входа, и на каждый нужна своя антенна или отдельный вход многопортовой антенны. Если подключить только один вход, скорость падает почти вдвое. Разные поляризации или разнос антенн дают модему независимые каналы.
Усиление до 3 дБи прибавляется к уровню сигнала на входе модема. На краю зоны покрытия несколько децибел решают, будет ли устойчивое соединение: модем переходит на более быструю модуляцию и реже теряет сеть.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 800–2200 МГц, у AR-LTE-3 — 600–2700 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 800–2200 МГц, у AR-LTE-5 — 800–2690 МГц
- Усиление до 3 дБи, у AR-LTE-5 — 5 дБи (меньше на 2 дБ)
KADAMM AR-LTE-5 даёт больше усиления; у KADAMM AR-GSM в пользу выбора — свой набор полос.
- Полосы 800–2200 МГц, у AR-LTE — 600–2700 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AR-GSM с запасом по краям.
Значение AR-GSM по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AR-GSM с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C; KADAMM AR-GSM-0, KADAMM AR-GSM-2-4, KADAMM AR-GSM-3-2 — −45…+85 °C |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | AR-GSM-2 — Ø10 × 108,5 мм; KADAMM AR-GSM-0 — 50 × 10,3 мм; KADAMM AR-GSM-2-4 — 105 × 7 мм; KADAMM AR-GSM-3-2 — 50 × 10 мм; KADAMM AR-GSM-1 — Ø7,93 × 49,5 мм; остальные исполнения — уточняйте у менеджера |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Разъём |
|---|---|---|---|---|
| KADAMM AR-GSM-2 | 824–894 / 1710–1990 или 880–960 / 1710–1990 МГц (по заказу) | 2 дБи | менее 2,5 | SMA, вилка |
| KADAMM AR-GSM-2-2 | 824–894 / 1710–2170 или 880–960 / 1710–2170 МГц (по заказу) | 2 дБи | менее 2,5 | SMA, вилка |
| KADAMM AR-GSM-2-3 | 824–894 / 1710–2170 или 880–960 / 1710–2170 МГц (по заказу) | 2 дБи | менее 2,5 | SMA, вилка |

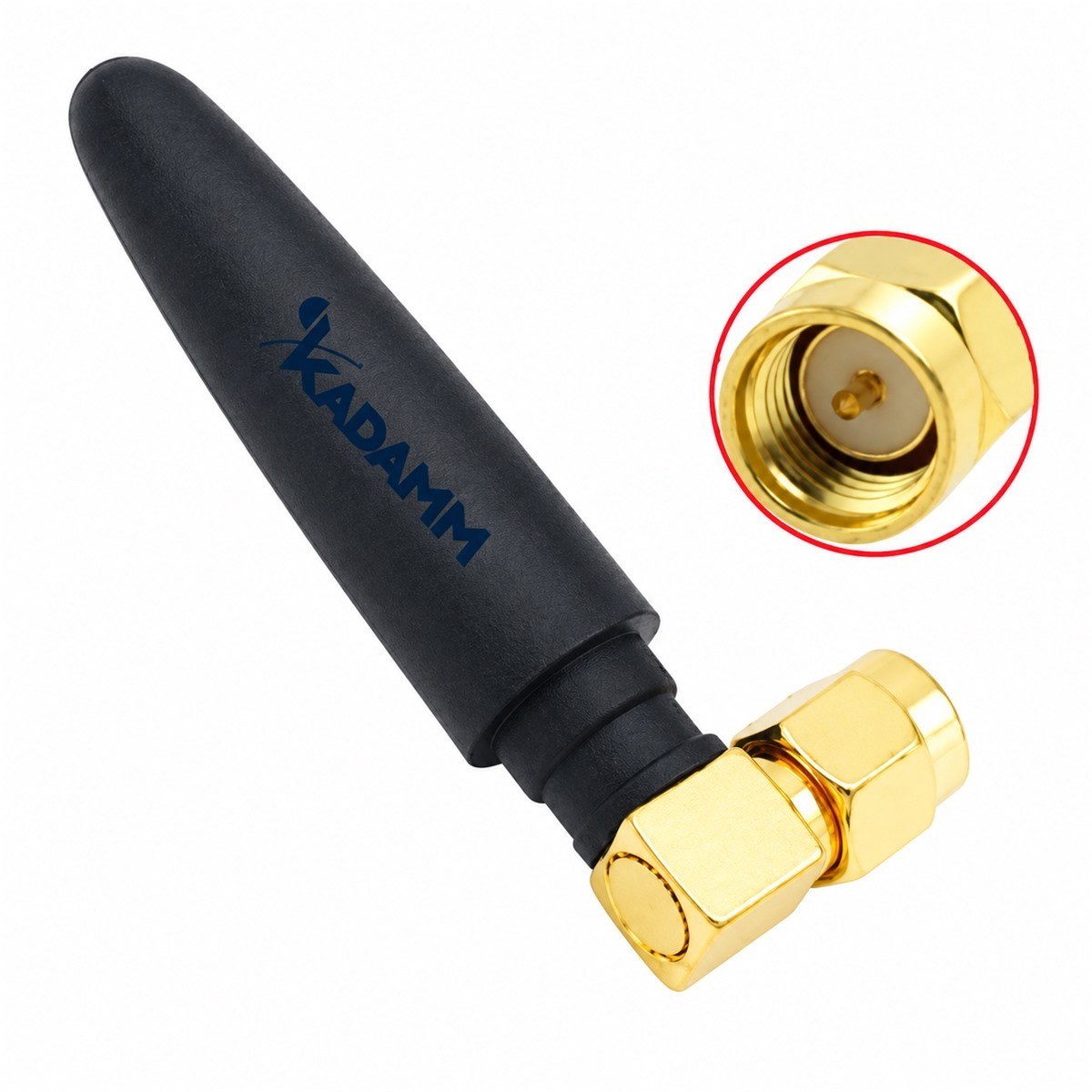

| KADAMM AR-GSM-0 | 800–2200 МГц | −1,9 дБи | менее 1,2 | SMA, вилка (другие — по заказу) |

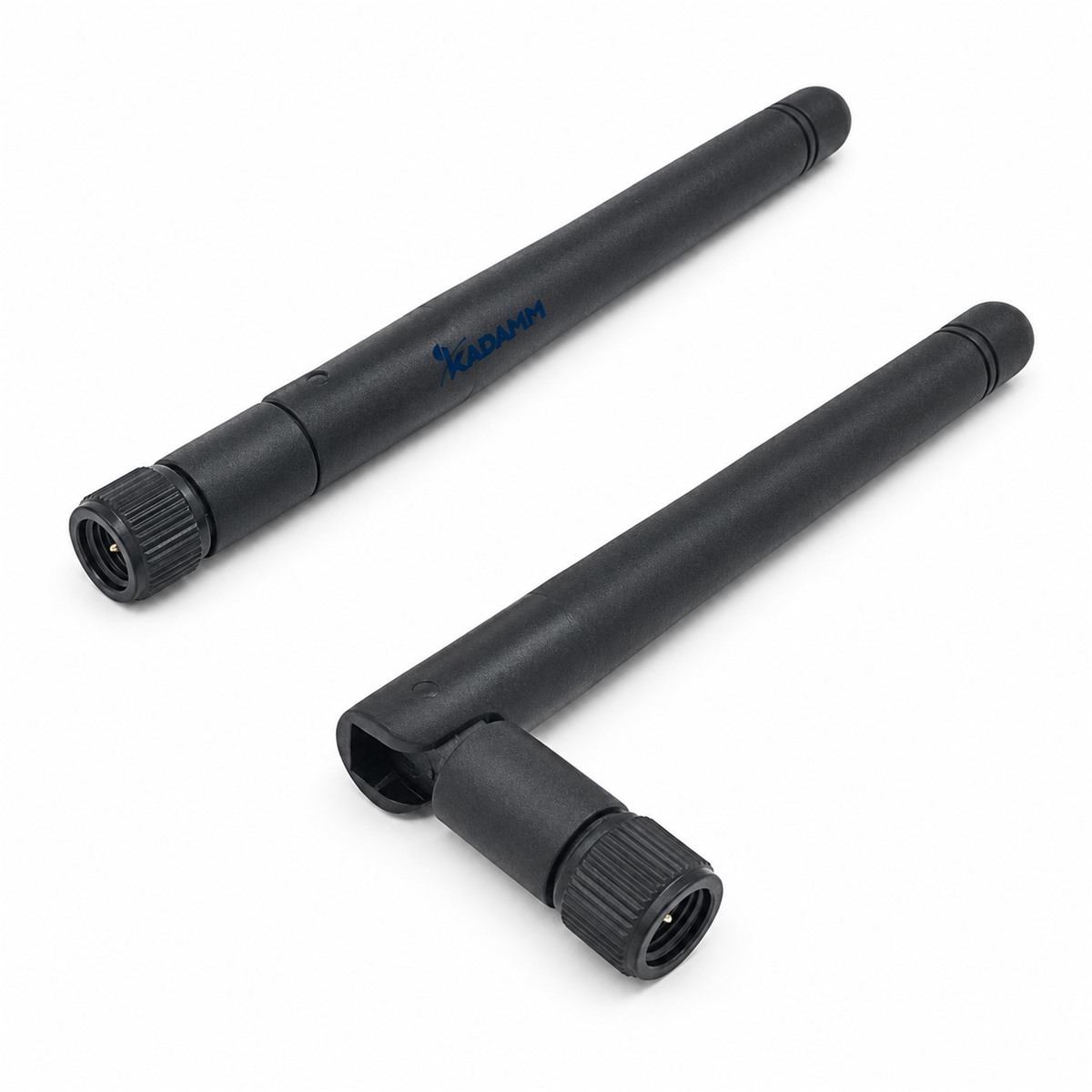

| KADAMM AR-GSM-2-4 | 800–2200 МГц | 1,8 дБи | менее 3 | SMA, вилка (другие — по заказу) |

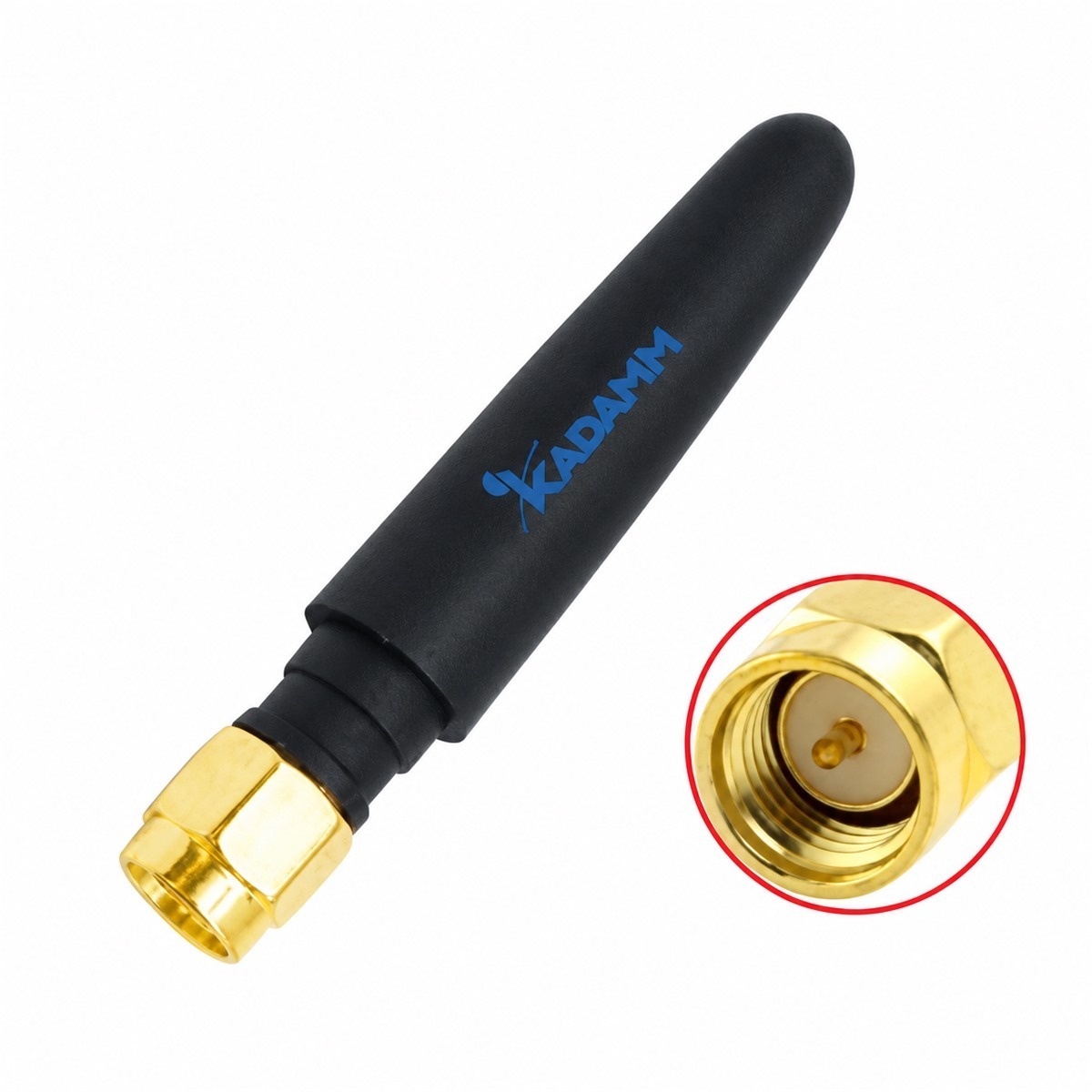

| KADAMM AR-GSM-3-2 | 800–2200 МГц | 3 дБи | менее 1,7 | SMA, вилка (другие — по заказу) |

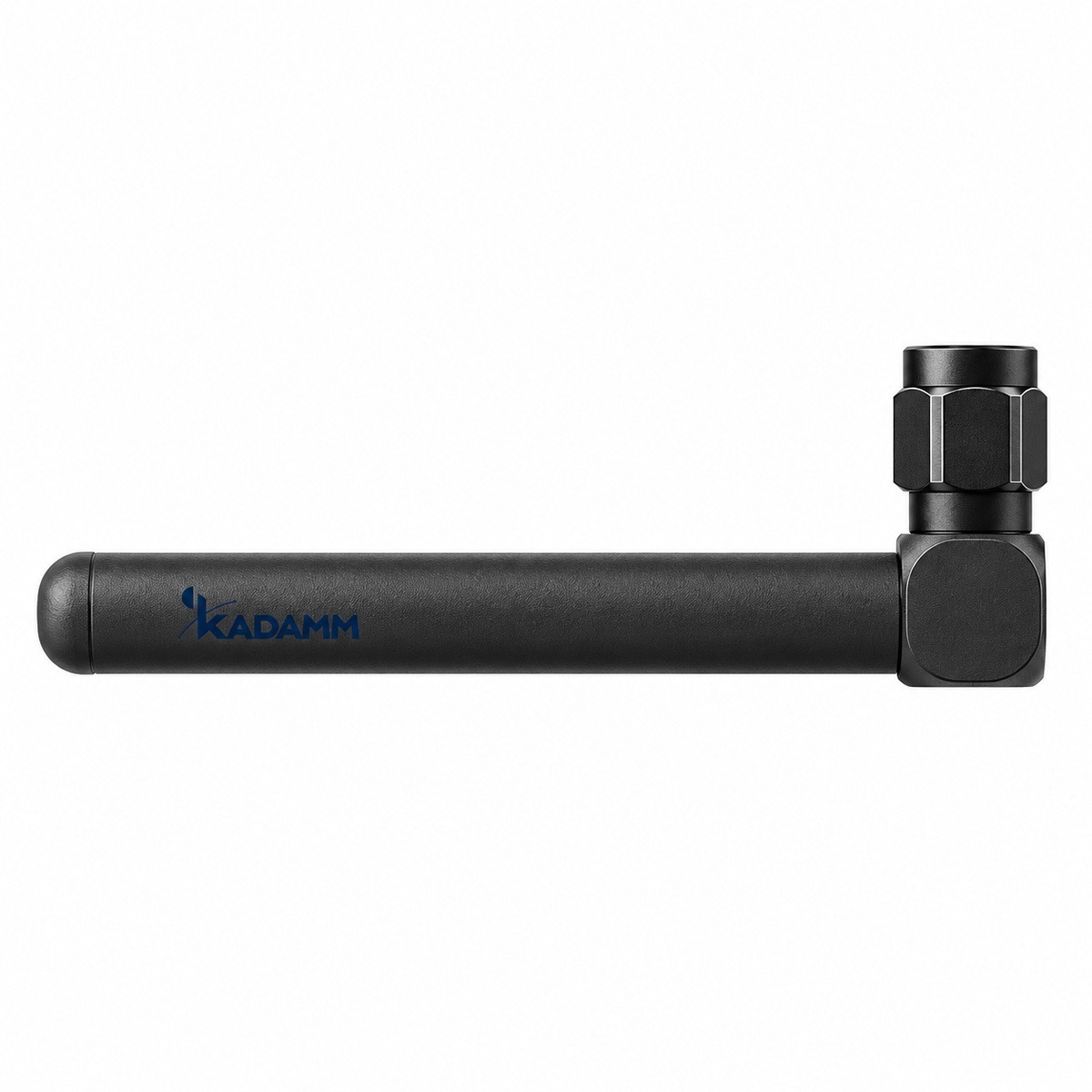

| KADAMM AR-GSM-1 | 824–960 / 1710–2170 МГц | 0 дБи (824–960 МГц), 1 дБи (1710–2170 МГц) | менее 4,0 / менее 3,0 | SMA, вилка (по заказу — FME) |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AR-GSM в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AR-GSM.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AR-GSM подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1500 МГц (середина полосы 800–2200 МГц): L = 32,45 + 20·lg 1500 + 20·lg 1 = 96 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43 − 96 = −53 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Абонентские антенны ставят на дачах, в загородных домах, на объектах телеметрии и видеонаблюдения, в кабинах техники — везде, где модему не хватает сигнала.
Сети и службы в полосах AR-GSM:
Перед заказом KADAMM AR-GSM сверьте с проектом:
- Частоты оборудования — внутри 800–2200 МГц
- Климат площадки — в пределах −40…+85 °C; KADAMM AR-GSM-0, KADAMM AR-GSM-2-4, KADAMM AR-GSM-3-2 — −45…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AR-GSM и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AR-GSM и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AR-GSM пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AR-GSM | KADAMM AR-LTE-3 | KADAMM AR-LTE-5 | KADAMM AR-LTE |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 800–2200 МГц | 600–2700 МГц | 800–2690 МГц | 600–2700 МГц |
| Усиление | до 3 дБи | 3,0 дБи | 5 дБи | 1–6 дБи |
| Поляризация | линейная | — | вертикальная | — |
| Порты | — | — | — | 1 |
| Страница | Эта модель | Открыть | Открыть | Открыть |
