KADAMM · Поворотная штыревая антенна Wi-Fi

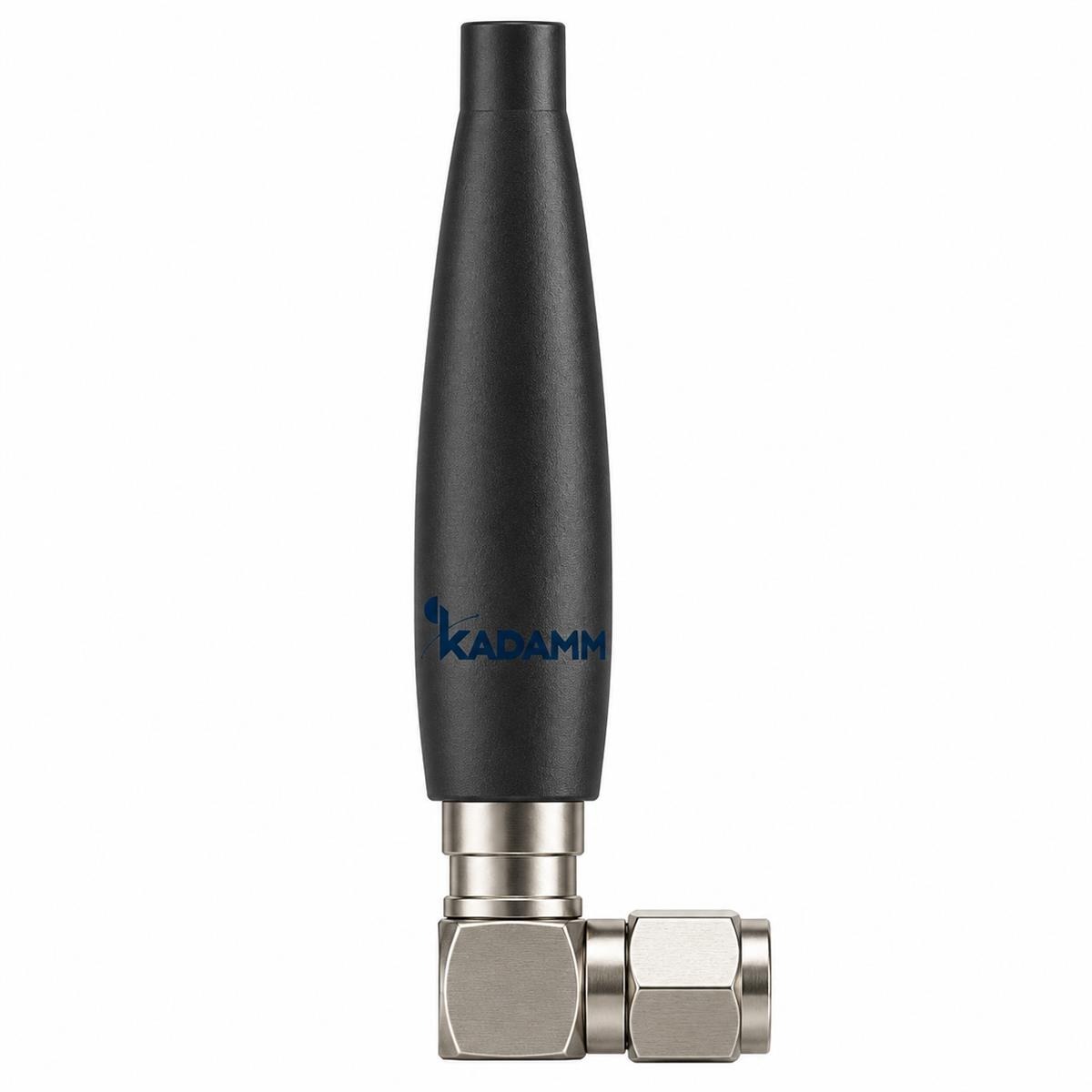

Модель KADAMM AR-24-2S: поворотная штыревая антенна Wi-Fi, 2400–2500 МГц, усиление 2,15 дБи.
2400–2500 МГц
Диапазон
2,15 дБи
Усиление
≤1,5
КСВН
SMA
Разъём
50 мм
Высота
О модели
В рабочую полосу KADAMM AR-24-2S (2400–2500 МГц) попадают Wi-Fi 2,4 ГГц. Невысокое усиление (2,15 дБи) даёт AR-24-2S широкую диаграмму: зона ровная, без провалов рядом с антенной.
Поляризация — вертикальная.
На что смотреть при подборе
Полоса 2400–2500 МГцПроверьте, что частоты вашей системы лежат внутри полосы AR-24-2S с запасом по краям.
Усиление 2,15 дБиДля KADAMM AR-24-2S это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤1,5Согласование KADAMM AR-24-2S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 20 ВтПредел для KADAMM AR-24-2S на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц |
| Усиление | 2,15 дБи |
| КСВН | ≤1,5 |
| Поляризация | вертикальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 20 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | меандровая штыревая, поворотная |
| Высота | 50 мм |
| Диаметр | 6,5–10,3 мм |
| Разъём | SMA, вилка, поворотный |
| Грозозащита | заземление по постоянному току |
Вопросы по модели
На каких частотах работает KADAMM AR-24-2S?
Рабочий диапазон AR-24-2S — 2400–2500 МГц.
Какое усиление у KADAMM AR-24-2S?
Коэффициент усиления AR-24-2S — 2,15 дБи.
Есть ли документы на KADAMM AR-24-2S?
Техническое описание AR-24-2S и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM AR-24-2S под ваш объект
