Секторные антенны базовых станций 600–6000 МГц (по модели — см. таблицу): луч —, усиление 4–10,5 дБи, наклон 0.
Что представляет собой панель

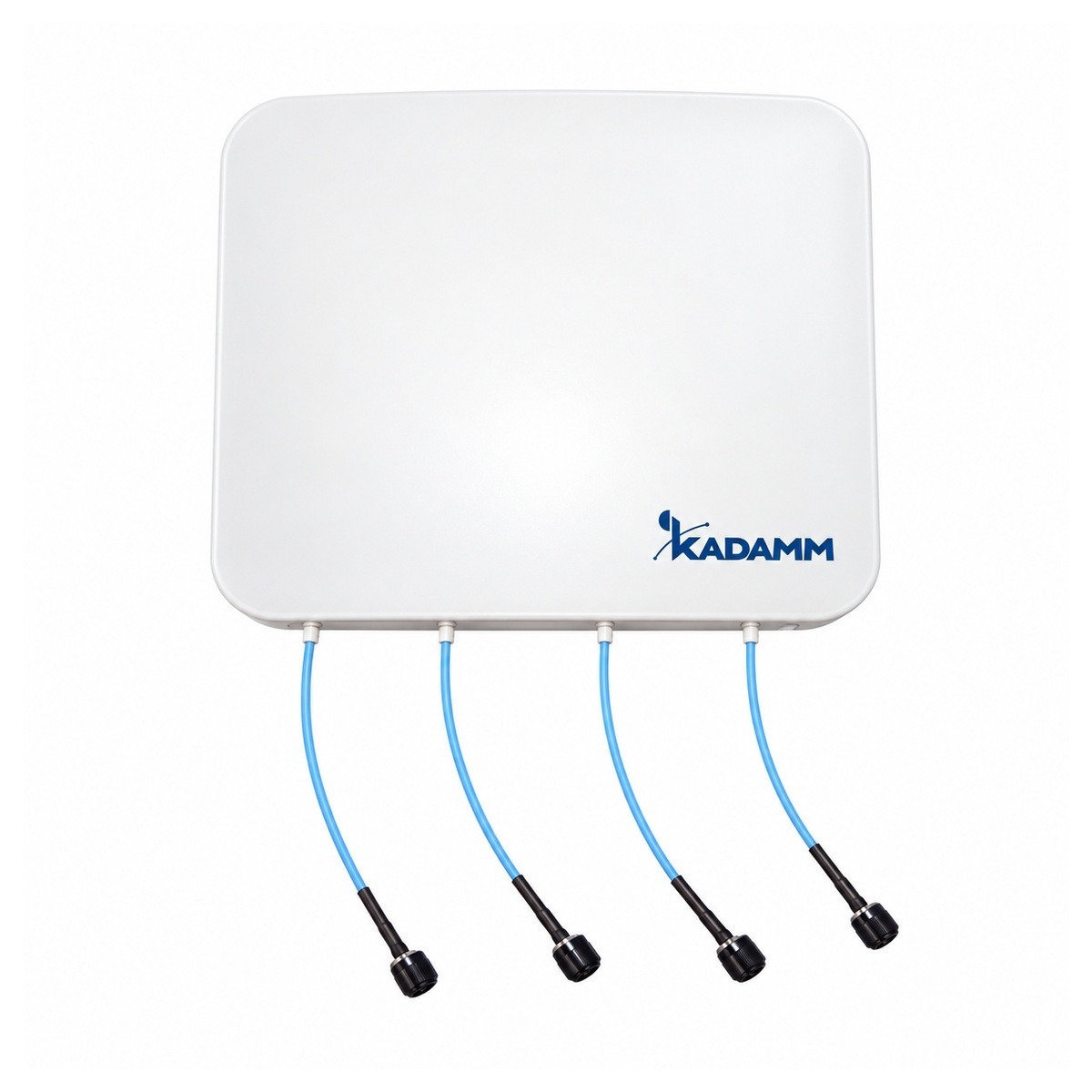

KADAMM APXX-600/6000 — секторные антенны базовых станций диапазона 600–6000 МГц (по модели — см. таблицу). По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.
Электрический наклон у панели фиксированный (0). Для малых сот и простых площадок этого достаточно: направление подбирают при монтаже, дальше антенна обслуживания не требует.
Из параметров диаграммы: усиление — до 4–10,5 дБи.
Механика: масса по модели — см. таблицу; рабочая температура по модели — см. таблицу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.
Чем отличается от похожих моделей KADAMM
- Полосы 600–6000 МГц, у APX-698/4000 — 698–4000 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 600–6000 МГц, у APXXB-7038-1170 — 698–3800 МГц
- Усиление 4–10,5 дБи, у APXXB-7038-1170 — 12 дБи (меньше на 1,5 дБ)
- Электрический наклон 0, у APXXB-7038-1170 — 0°
KADAMM APXXB-7038-1170 даёт больше усиления; у KADAMM APXX-600/6000 в пользу выбора — свой набор полос.
- Полосы 600–6000 МГц, у APX-0638-1280 — 618–3800 МГц
- Усиление 4–10,5 дБи, у APX-0638-1280 — 12 дБи (меньше на 1,5 дБ)
KADAMM APX-0638-1280 даёт больше усиления; у KADAMM APXX-600/6000 в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APXX-600/6000 с запасом по краям.
Значение APXX-600/6000 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование APXX-600/6000 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APXX-600/6000.
Электрический наклон APXX-600/6000 задаётся в пределах 0.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 4–10,5 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 4 порта |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Электрический наклон | 0 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM APXX-0640-9108 | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 4 / 5,5 / 5,5 / 8,5 / 7 | 4 | вертикальная + горизонтальная (H + V) | 108–80° / 130–85° / 130–85° / 95–58° / 65–33° / 98–75° / 108–78° / 108–78° / 83–45° / 90–25° | 50 Вт | 4 × 4.3-10 (розетка) | 393 × 317 × 80 | 1,5 | −40…+65 °C | ≤2,5 |
| KADAMM APXX-0660-9108 | 600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000 | 4,0 / 5,5 / 8,5 / 7,0 / 6,0 | 4 | вертикальная + горизонтальная (H + V) | 108–80° / 130–85° / 95–58° / 65–33° / 52–28° / 98–75° / 108–78° / 83–45° / 90–25° / 45–22° | 50 Вт | 4 × 4.3-10 (розетка) | 385 × 315 × 68 мм | 1,5 кг | −40…+65 °C | ≤2,5 |
| KADAMM APXX-0660-9108-2 | 600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000 | 4 / 5,5 / 5,5 / 8,5 / 7 / 6 | 4 | вертикальная + горизонтальная (H + V) | 108–80° / 130–85° / 130–85° / 95–58° / 65–33° / 52–28° / 98–75° / 108–78° / 108–78° / 83–45° / 90–25° / 45–22° | 50 Вт | 4 × 4.3-10 (розетка) | 393 × 317 × 80 | 1,5 | −40…+65 °C | ≤2,5 |
| KADAMM APXX-0642-1180 | 698–960 / 1710–2690 / 3300–4200 | 7,5±1 / 8,5±1 / 10,5±1 | 4 | ±45° | 80 / 70 / 55 / 80 / 70 / 50 | 50 | 4 × N (розетка) | 450 × 278 × 138 | 2 | — | ≤1,5 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание APXX-600/6000.
- IEC 60529 — документ, на который ссылается техническое описание APXX-600/6000.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-600/6000 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 4 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 4 = 44 дБм, то есть около 25 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3300 МГц (середина полосы 600–6000 МГц): L = 32,45 + 20·lg 3300 + 20·lg 1 = 102,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 44 − 102,8 = −58,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
APXX-600/6000 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.
Сети и службы в полосах APXX-600/6000:
Перед заказом KADAMM APXX-600/6000 сверьте с проектом:
- Частоты оборудования — внутри 600–6000 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Монтаж и подключение
- Наклон APXX-600/6000: электрический 0.
- Разъёмы — по модели — см. таблицу.
- После затяжки соединения APXX-600/6000 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление APXX-600/6000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APXX-600/6000 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание APXX-600/6000 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APXX-600/6000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APXX-600/6000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APXX-600/6000 | KADAMM APX-698/4000 | KADAMM APXXB-7038-1170 | KADAMM APX-0638-1280 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 600–6000 МГц | 698–4000 МГц | 698–3800 МГц | 618–3800 МГц |
| Усиление | 4–10,5 дБи | 8–18 дБи | 12 дБи | 12 дБи |
| Луч по горизонтали | — | — | 65–70° | 55–80° |
| Поляризация | по модели | ±45° | ±45° | ±45° |
| Электрический наклон | 0 | — | 0° | — |
| Порты | — | — | 2 | 2 |
| Габариты | — | — | 420 × 280 × 125 мм | 550 × 280 × 130 мм |
| Масса | по модели — см. таблицу | по модели — см. таблицу | ≤3,8 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
