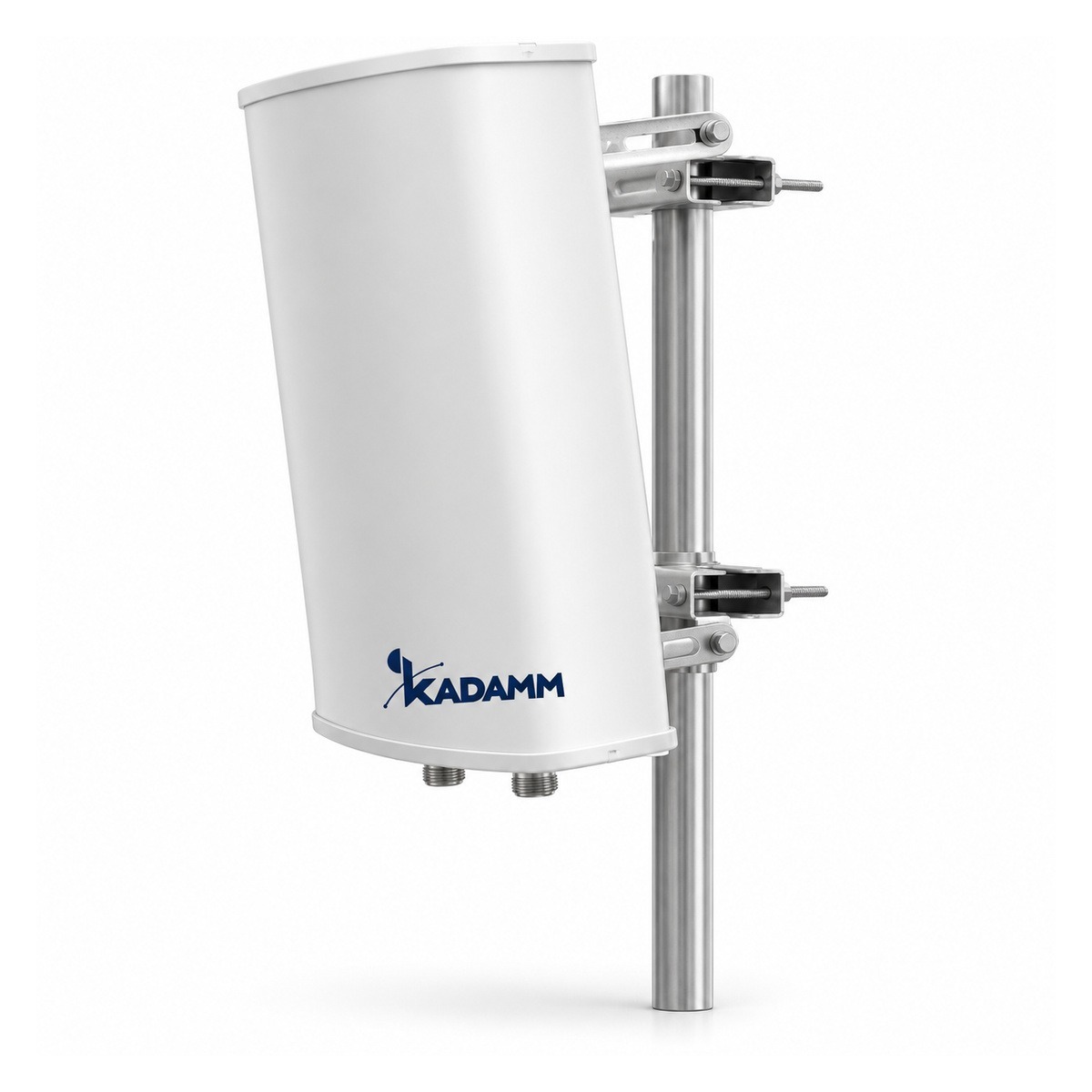

KADAMM APX-0638-1280 — многодиапазонная секторная панельная антенна 618–960 / 1700–2700 / 3300–3800 МГц, 80°/65°/55°, 12 дБи, 2 порта

KADAMM APX-0638-1280 — секторная панельная антенна для базовой станции диапазона 618–960 / 1700–2700 / 3300–3800 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 80°/65°/55°: широкий сектор, которым одна панель закрывает большую часть площадки. Такой вариант удобен для малых сот, промышленных территорий и объектов, где нужна ровная зона рядом с антенной, а не дальность.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте.

По вертикали луч узкий — 50 ± 10°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.

Качество диаграммы видно по цифрам: усиление — до 12 дБи; отношение вперёд/назад — ≥20 дБ (тыловой сектор защищён от помех).

Механика: размеры 550 × 280 × 130 мм; крепление на трубу Ø35–50 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка N (IEC 61169-16). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

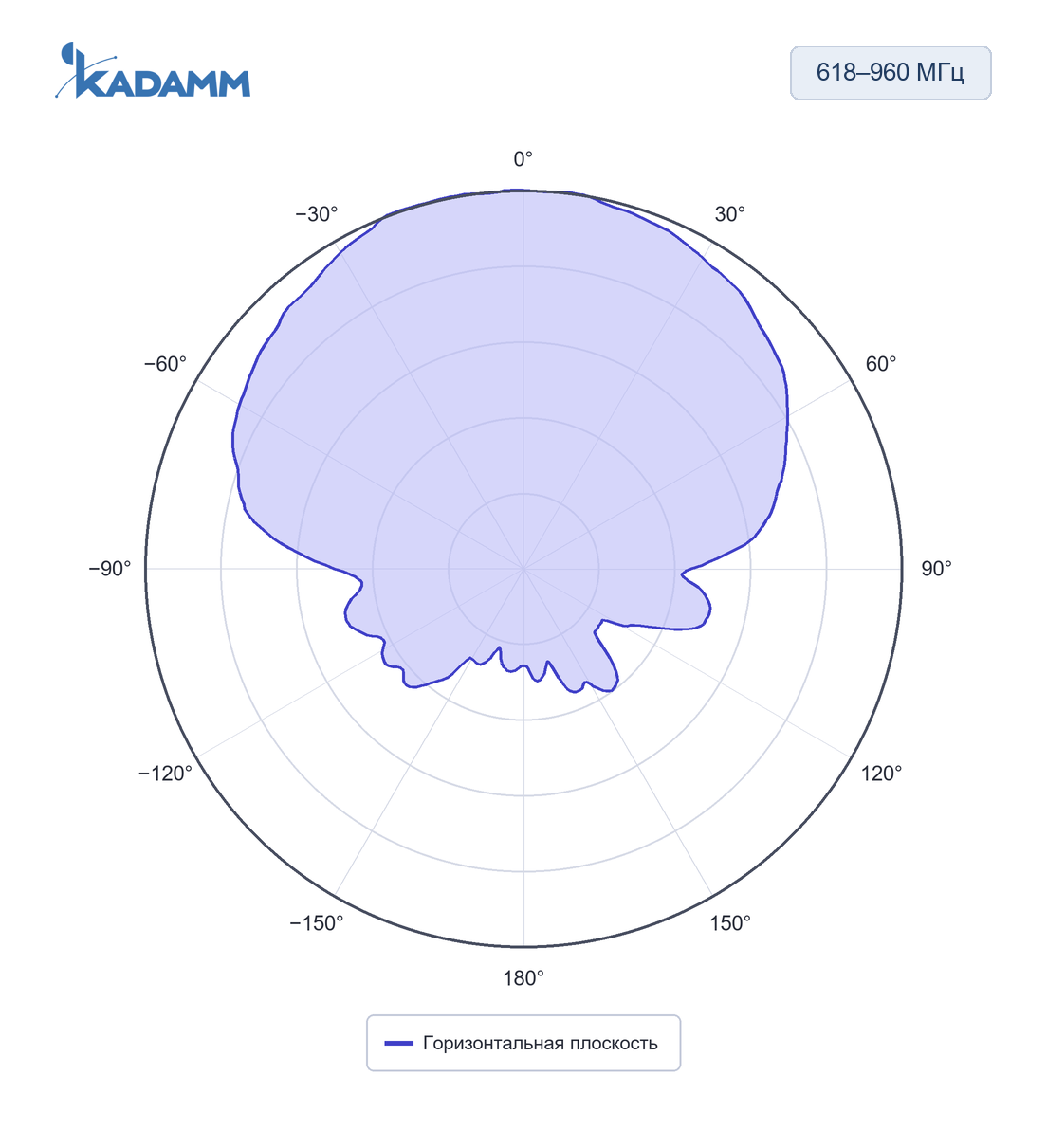

618–960 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 80 ± 10°, усиление в максимуме 9 ± 1 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

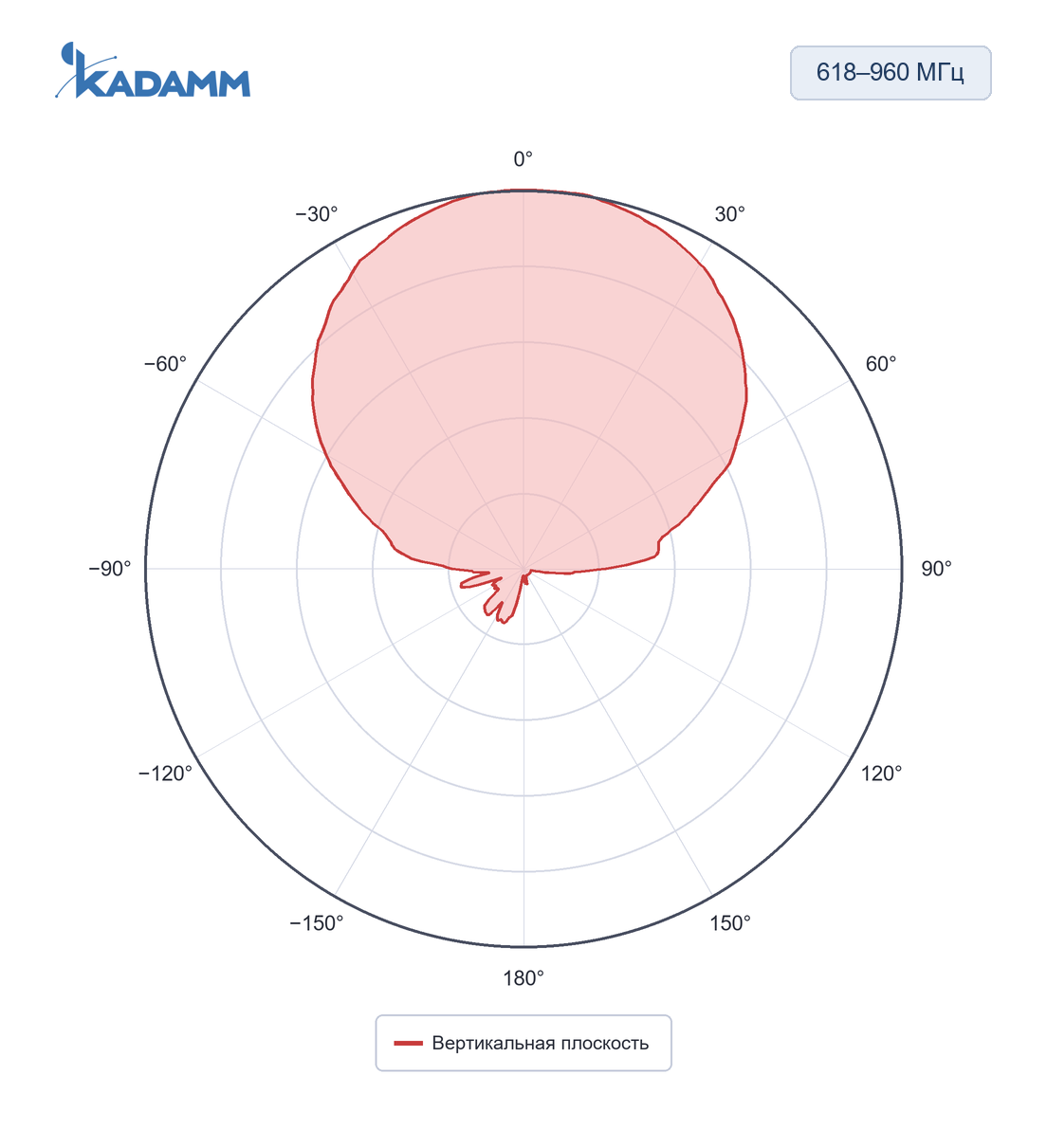

618–960 МГц, вертикальная плоскостьПо вертикали 50 ± 10°, усиление в максимуме 9 ± 1 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

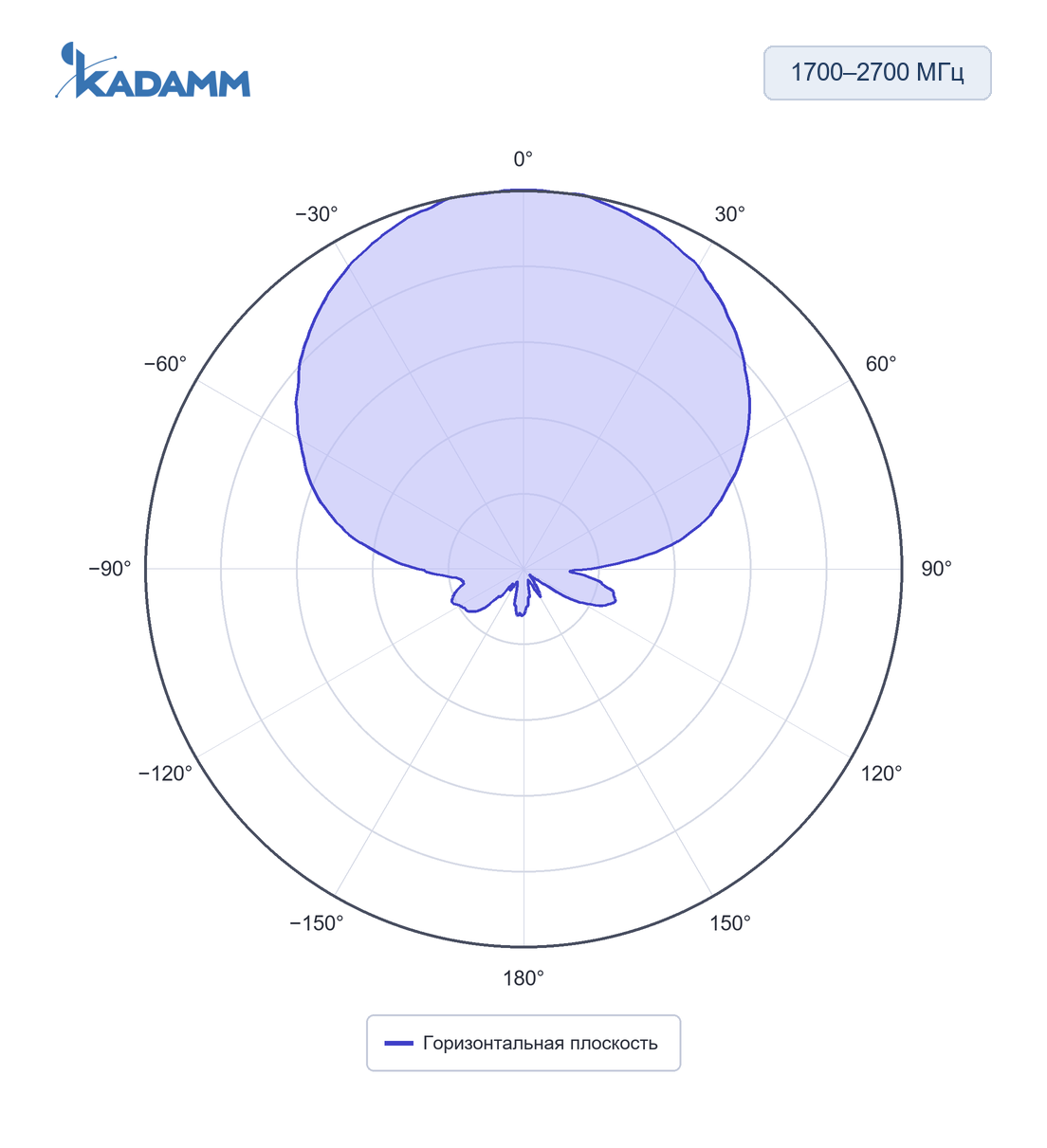

1700–2700 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65 ± 10°, усиление в максимуме 11 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

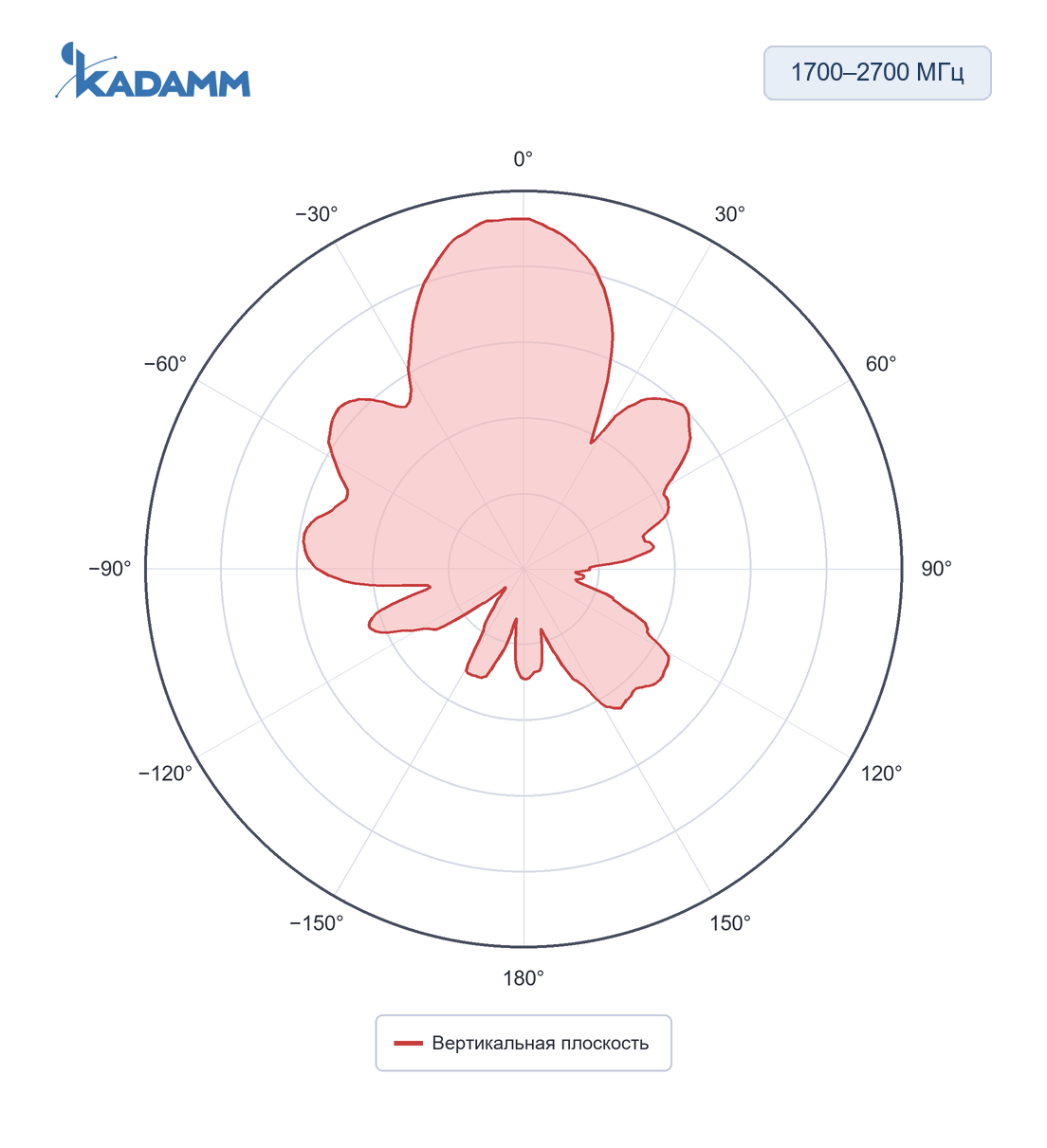

1700–2700 МГц, вертикальная плоскостьПо вертикали 25 ± 10°, усиление в максимуме 11 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

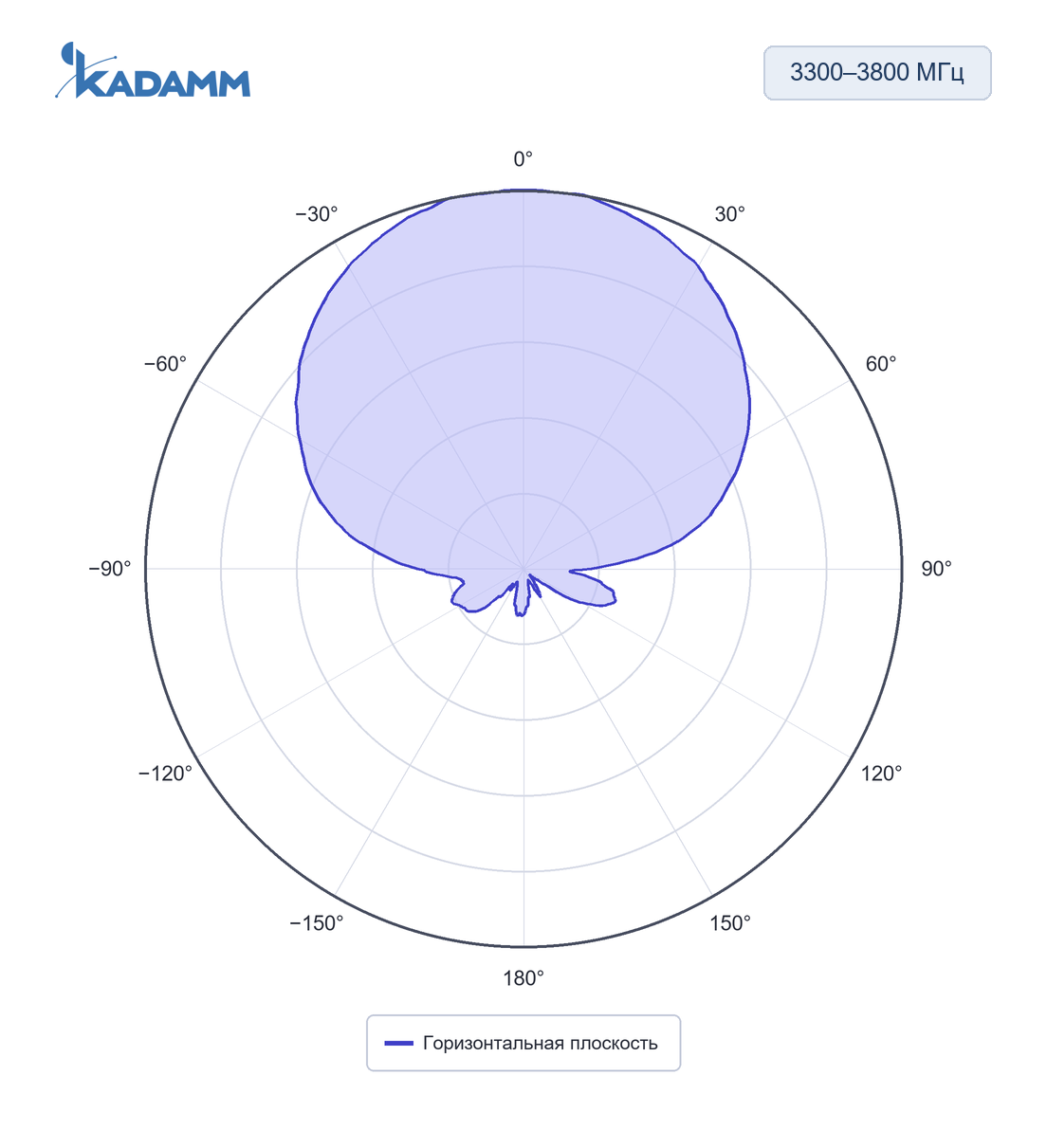

3300–3800 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 55 ± 10°, усиление в максимуме 12 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

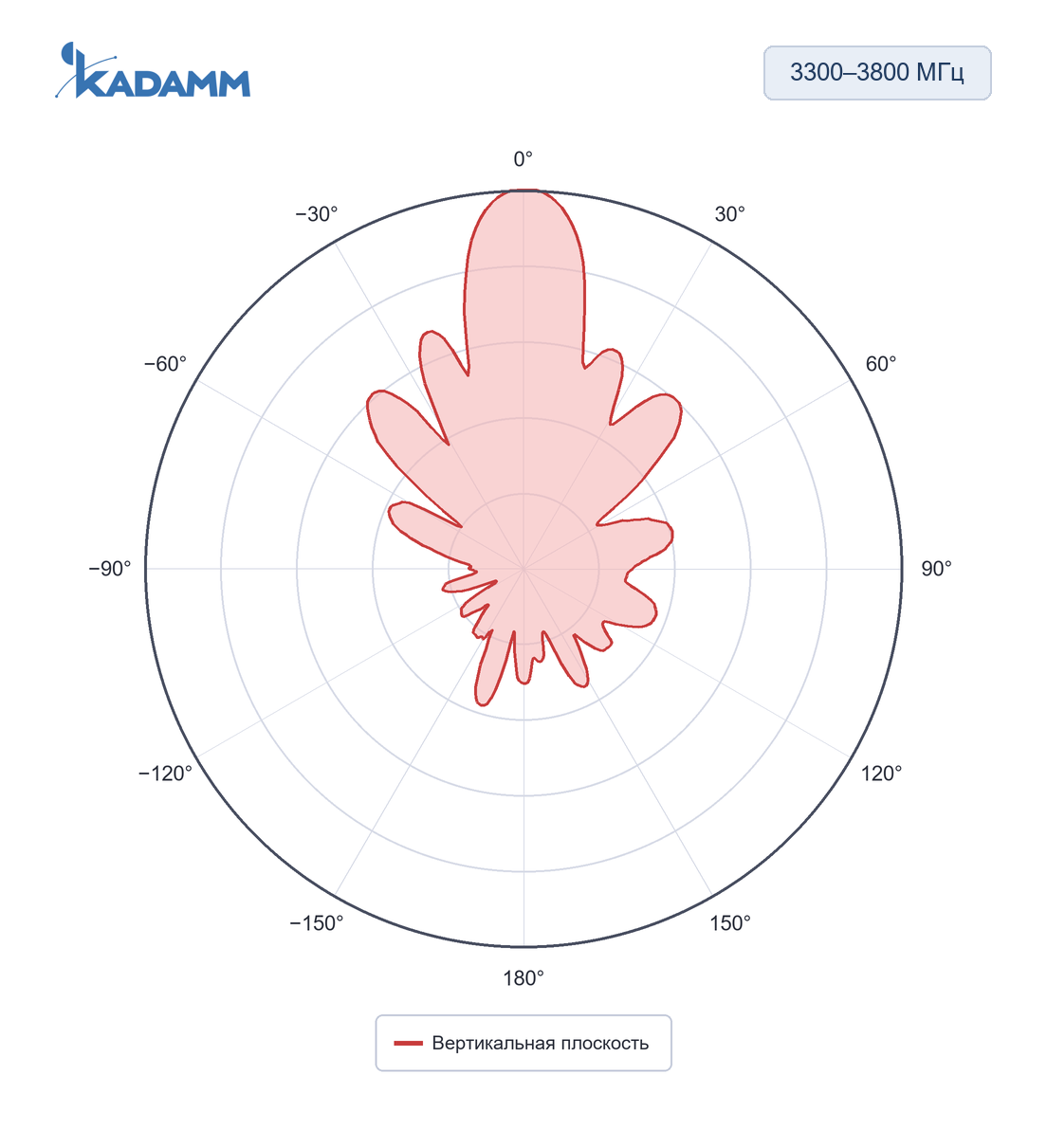

3300–3800 МГц, вертикальная плоскостьПо вертикали 16 ± 10°, усиление в максимуме 12 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 55–80°; по вертикали — 16–50°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у APX-0638-1280 — 2 × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-0638-1280 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-0638-1280 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-0638-1280 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12 = 52 дБм, то есть около 158 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2209 МГц (середина полосы 618–3800 МГц): L = 32,45 + 20·lg 2209 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52 − 99,3 = −47,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APX-0638-1280 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С широким лучом 80°/65°/55° панель хороша для малых сот: дворы, парковки, территории предприятий, где одна антенна должна закрыть площадку целиком.

Сети и службы в полосах APX-0638-1280:

Перед заказом KADAMM APX-0638-1280 сверьте с проектом:

• Частоты оборудования — внутри 618–3800 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 2×N
• Опора и крепление — на трубу Ø35–50 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-0638-1280 — на трубу Ø35–50 мм.
• Панель APX-0638-1280 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Разъёмы — 2 × розетка N (IEC 61169-16).
• После затяжки соединения APX-0638-1280 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APX-0638-1280 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
