Секторные антенны базовых станций 698–4000 МГц (по модели — см. таблицу): луч —, усиление 8–18 дБи.
Что представляет собой панель

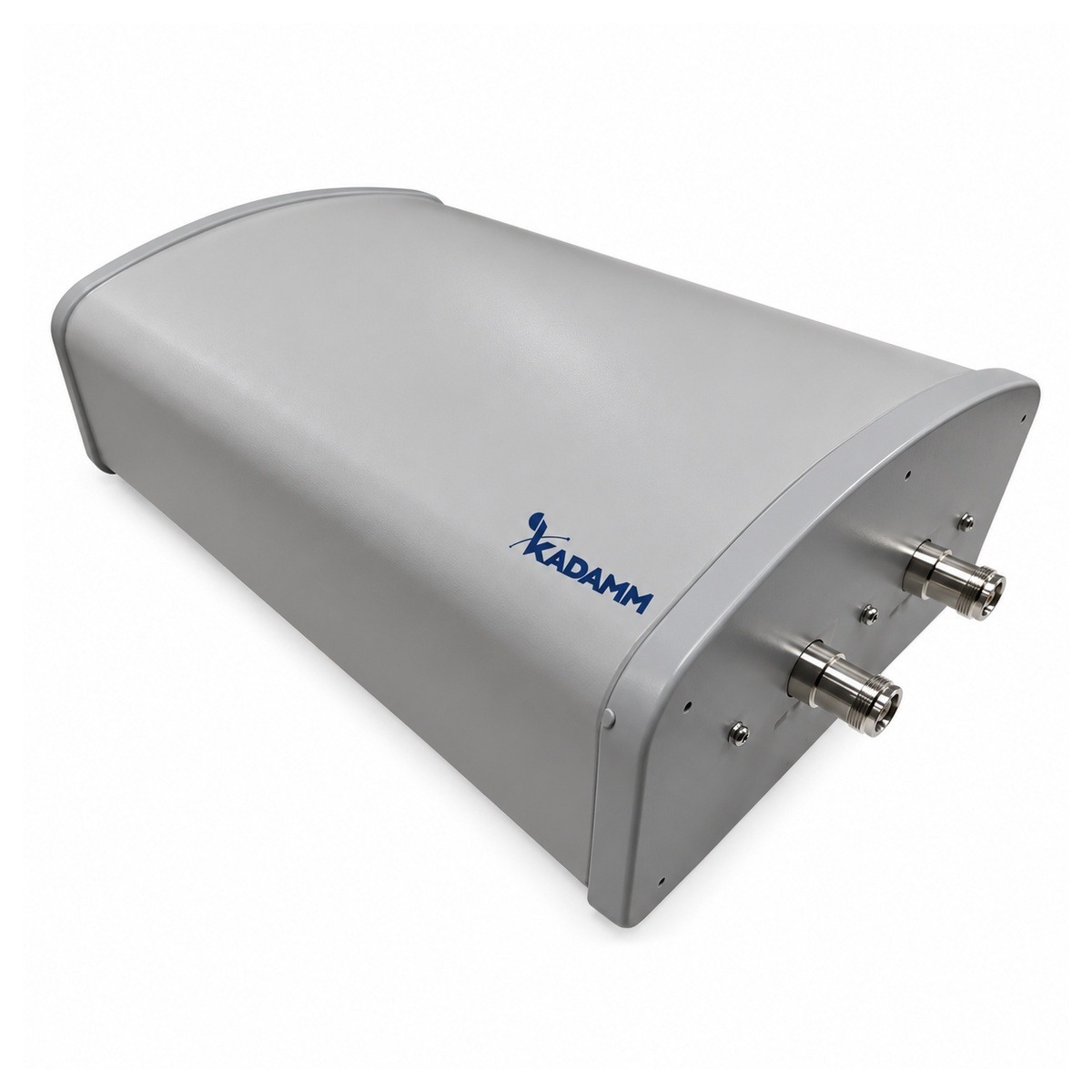

KADAMM APX-698/4000 — секторные антенны базовых станций диапазона 698–4000 МГц (по модели — см. таблицу). По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.
Из параметров диаграммы: усиление — до 8–18 дБи.
Механика: масса по модели — см. таблицу; рабочая температура по модели — см. таблицу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.
Чем отличается от похожих моделей KADAMM
- Полосы 698–4000 МГц, у APXX-600/6000 — 600–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 698–4000 МГц, у APX-0738-1265 — 698–3800 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 698–4000 МГц, у APX-0738-1270 — 698–3800 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APX-698/4000 с запасом по краям.
Значение APX-698/4000 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование APX-698/4000 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APX-698/4000.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–4000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 8–18 дБи (по модели) |
| Поляризация | ±45° |
| Число портов | 2 порта |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | до 100 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM APX-0638-865IR | 698–960 / 1710–2700 / 3300–3800 | 8±1/8±1/8±1 | 2 | ±45° | уточняйте у менеджера | 100 Вт | 2 × 4.3-10 (розетка) | 400×280 ×125 мм | уточняйте у менеджера | −40…+65 °C | ≤2,0 |
| KADAMM APX-1738-1865 | 1710–2690 / 3300–3800 | 18,0 / 18,0 / 17,8±0,6 / 17,8±0,6 | 2 | ±45° | уточняйте у менеджера | более 25 / более 25 | 3 × 4.3-10 (розетка) | 2000–2030 мм | ≤30 кг | −40…+70 °C | ≤1,5 |
| KADAMM APX-3340-1460 | 3300–4000 | ≥14 | 2 | ±45° | 60±5 / 20 | 100 | 2 × N (розетка) | 400 × 180 × 115 | 1,8 | — | ≤1,5 |
| KADAMM APX-3340-1635 | 3300–4000 | ≥16 | 2 | ±45° | 35±3 / 15 | 100 | 2 × N (розетка) | 400 × 180 × 115 | 2,3 | — | ≤1,5 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание APX-698/4000.
- IEC 60529 — документ, на который ссылается техническое описание APX-698/4000.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-698/4000 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 8 = 48 дБм, то есть около 63 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2349 МГц (середина полосы 698–4000 МГц): L = 32,45 + 20·lg 2349 + 20·lg 1 = 99,9 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 48 − 99,9 = −51,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
APX-698/4000 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.
Сети и службы в полосах APX-698/4000:
Перед заказом KADAMM APX-698/4000 сверьте с проектом:
- Частоты оборудования — внутри 698–4000 МГц
- Мощность на порт — не выше до 100 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- Уличные соединения APX-698/4000 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление APX-698/4000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APX-698/4000 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание APX-698/4000 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APX-698/4000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APX-698/4000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

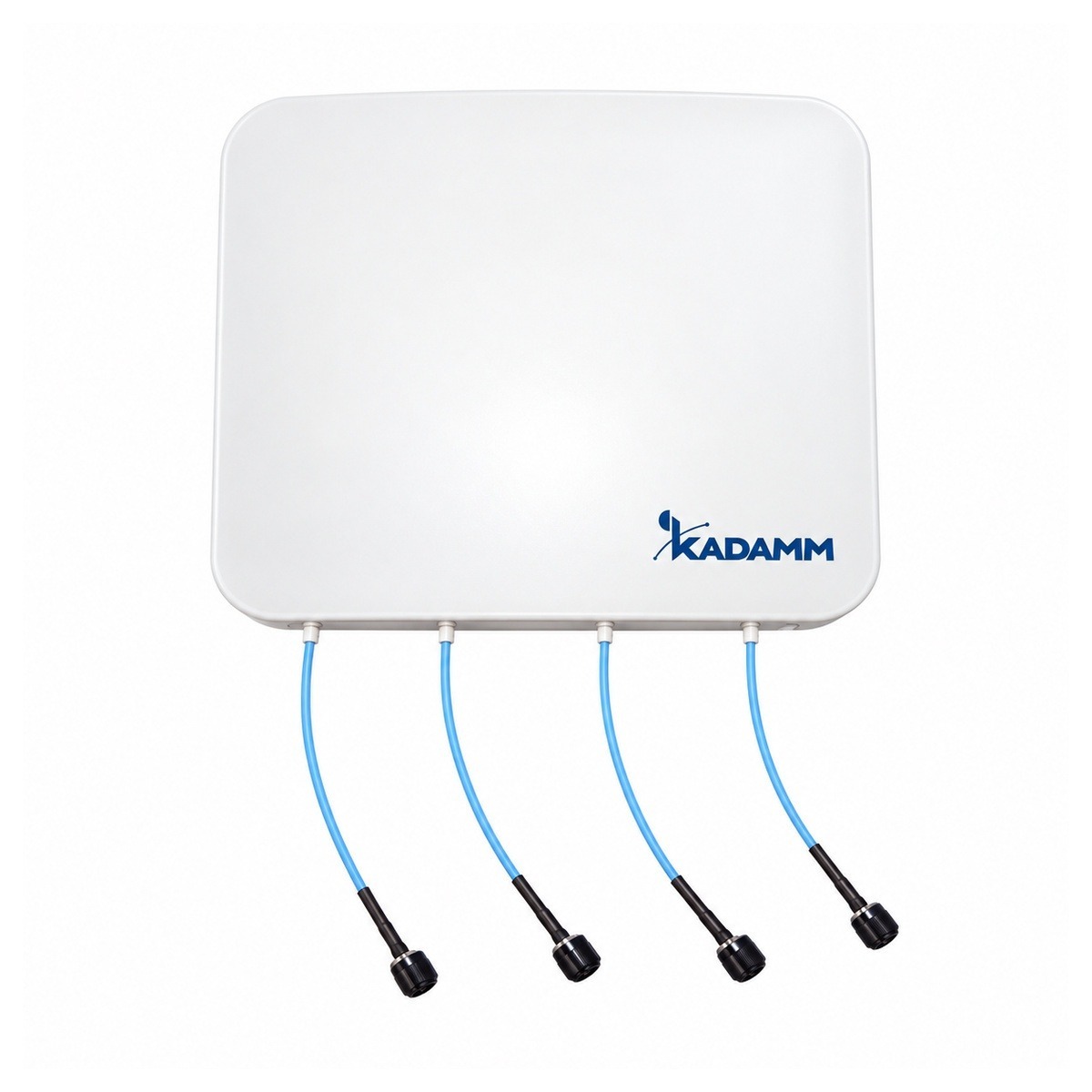

| Параметр | KADAMM APX-698/4000 | KADAMM APXX-600/6000 | KADAMM APX-0738-1265 | KADAMM APX-0738-1270 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–4000 МГц | 600–6000 МГц | 698–3800 МГц | 698–3800 МГц |
| Усиление | 8–18 дБи | 4–10,5 дБи | 12 дБи | 12 дБи |
| Луч по горизонтали | — | — | 60–65° | 55–70° |
| Поляризация | ±45° | по модели | ±45° | ±45° |
| Электрический наклон | — | 0 | — | — |
| Порты | — | — | 2 | 2 |
| Габариты | — | — | 340 × 280 × 80 мм | 550 × 280 × 130 мм |
| Масса | по модели — см. таблицу | по модели — см. таблицу | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
