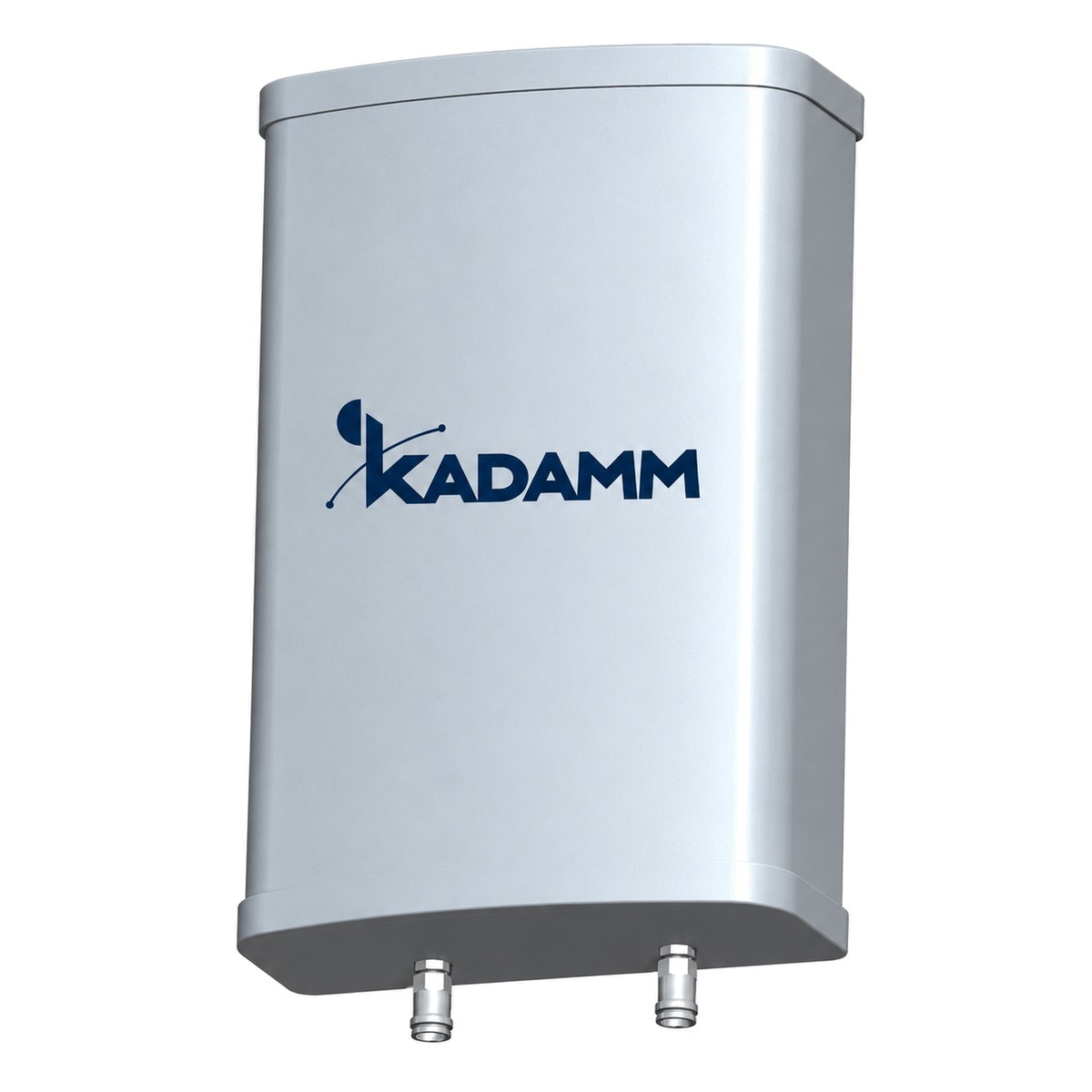

KADAMM APXXB-7038-1170 — многодиапазонная секторная антенна 698–960 / 1710–2700 / 3300–3800 МГц, фиксированный наклон

KADAMM APXXB-7038-1170 — секторная панельная антенна для базовой станции диапазона 698–960 / 1710–2700 / 3300–3800 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 70°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥8) дБ.

По вертикали луч узкий — 65°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 12 дБи; отношение вперёд/назад — ≥20 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 420 × 280 × 125 мм; масса ≤3,8 кг; крепление на трубу Ø35–Ø70 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

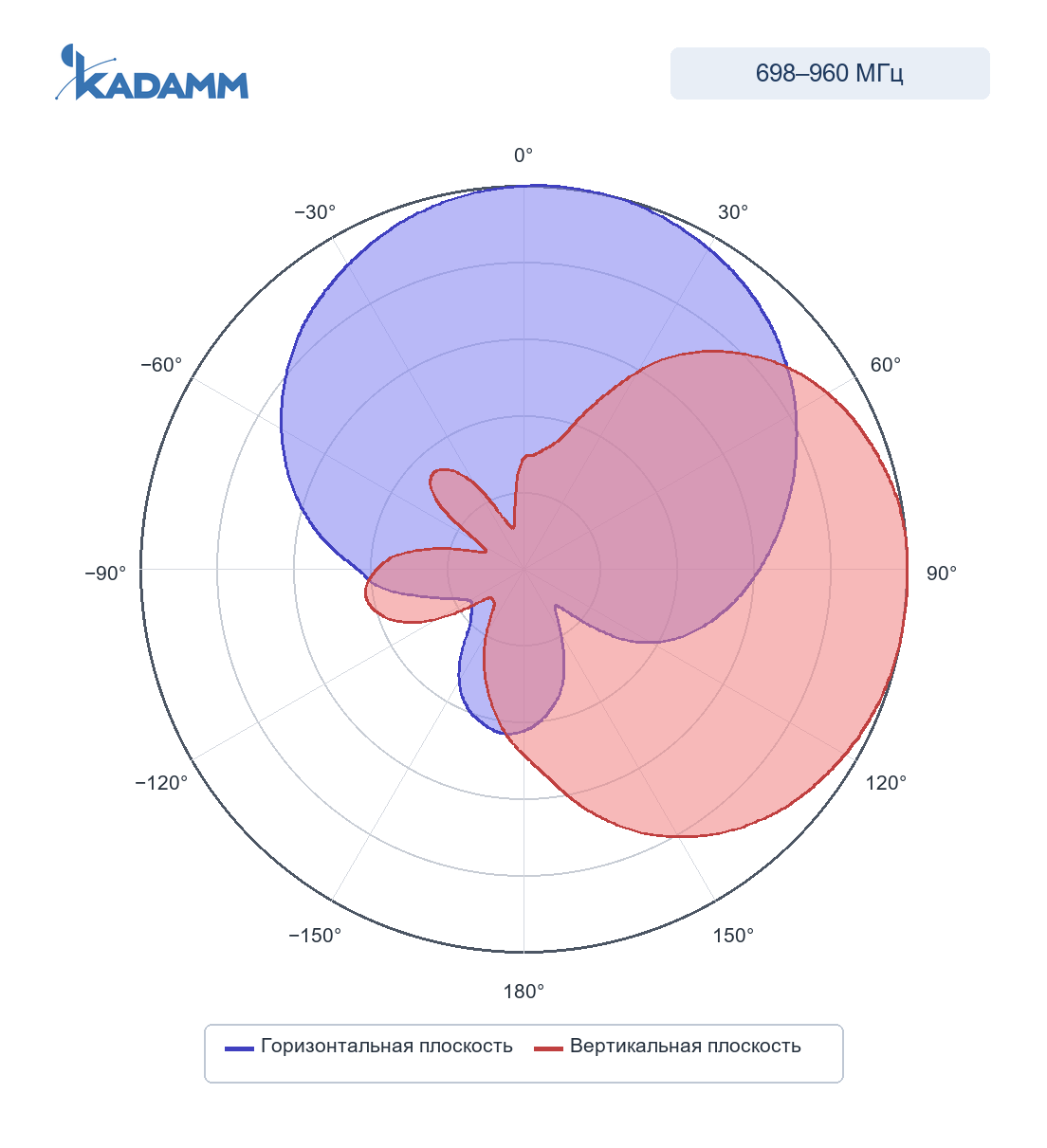

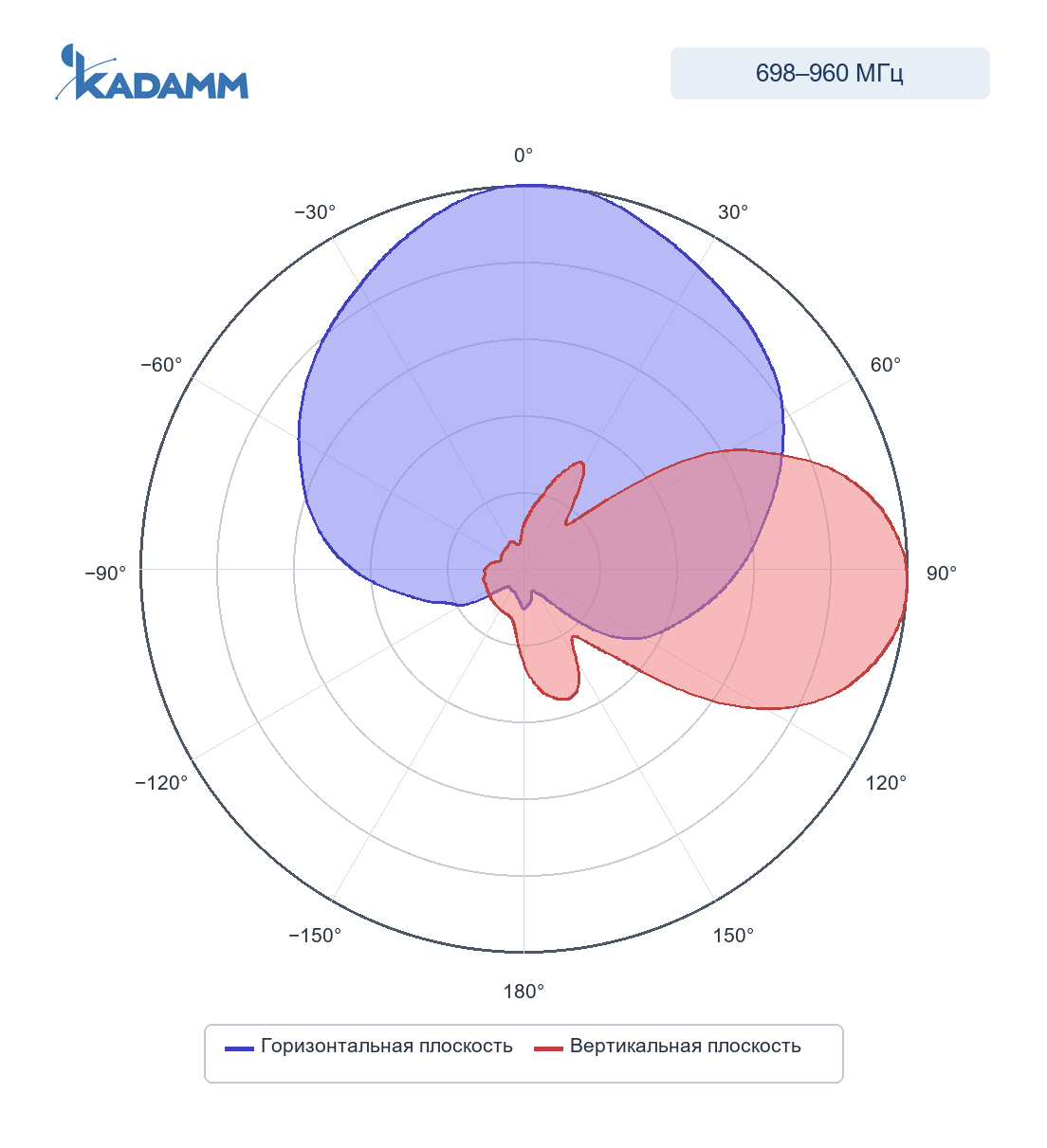

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 70°, по вертикали 65°, усиление в максимуме 8 ± 1 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

1710–2700 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65°, по вертикали 35°, усиление в максимуме 11 ± 1 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

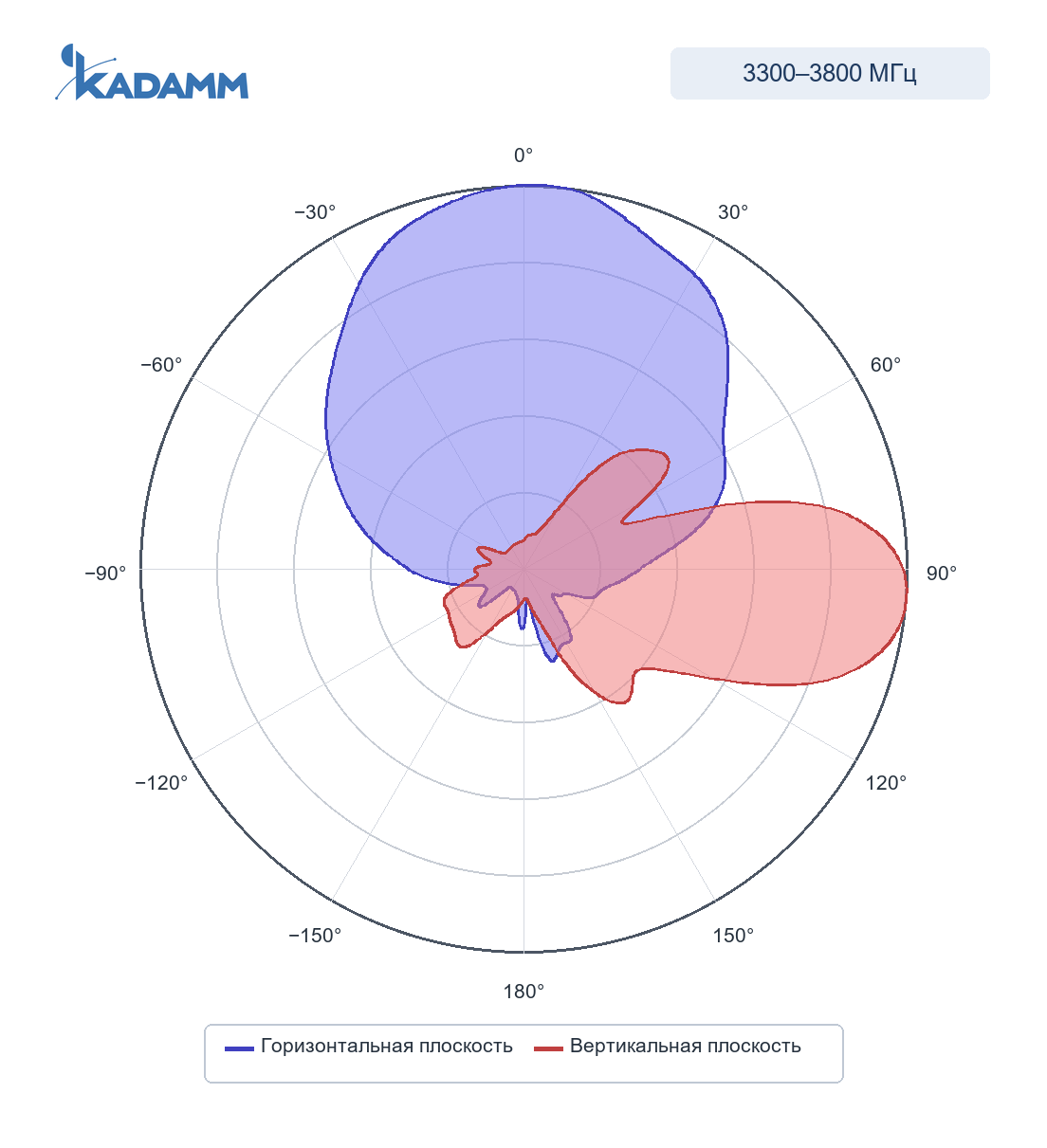

3300–3800 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 60°, по вертикали 30°, усиление в максимуме 12 ± 1 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65–70°; по вертикали — 30–65°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APXXB-7038-1170.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APXXB-7038-1170 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APXXB-7038-1170 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXXB-7038-1170 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXXB-7038-1170 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12 = 52 дБм, то есть около 158 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2249 МГц (середина полосы 698–3800 МГц): L = 32,45 + 20·lg 2249 + 20·lg 1 = 99,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52 − 99,5 = −47,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APXXB-7038-1170 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 70°/65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APXXB-7038-1170:

Перед заказом KADAMM APXXB-7038-1170 сверьте с проектом:

• Частоты оборудования — внутри 698–3800 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø35–Ø70 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXXB-7038-1170 — на трубу Ø35–Ø70 мм.
• Панель APXXB-7038-1170 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXXB-7038-1170: электрический 0°; механический 0–15° — кронштейном.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения APXXB-7038-1170 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APXXB-7038-1170 включают в контур заземления и молниезащиты опоры по проекту.

Упаковка 530 × 240 × 380 мм.
