Секторная панельная антенна для базовой станции 2×3300–3700 МГц: луч 30°, усиление 14 дБи, 4 порта.
Что представляет собой панель

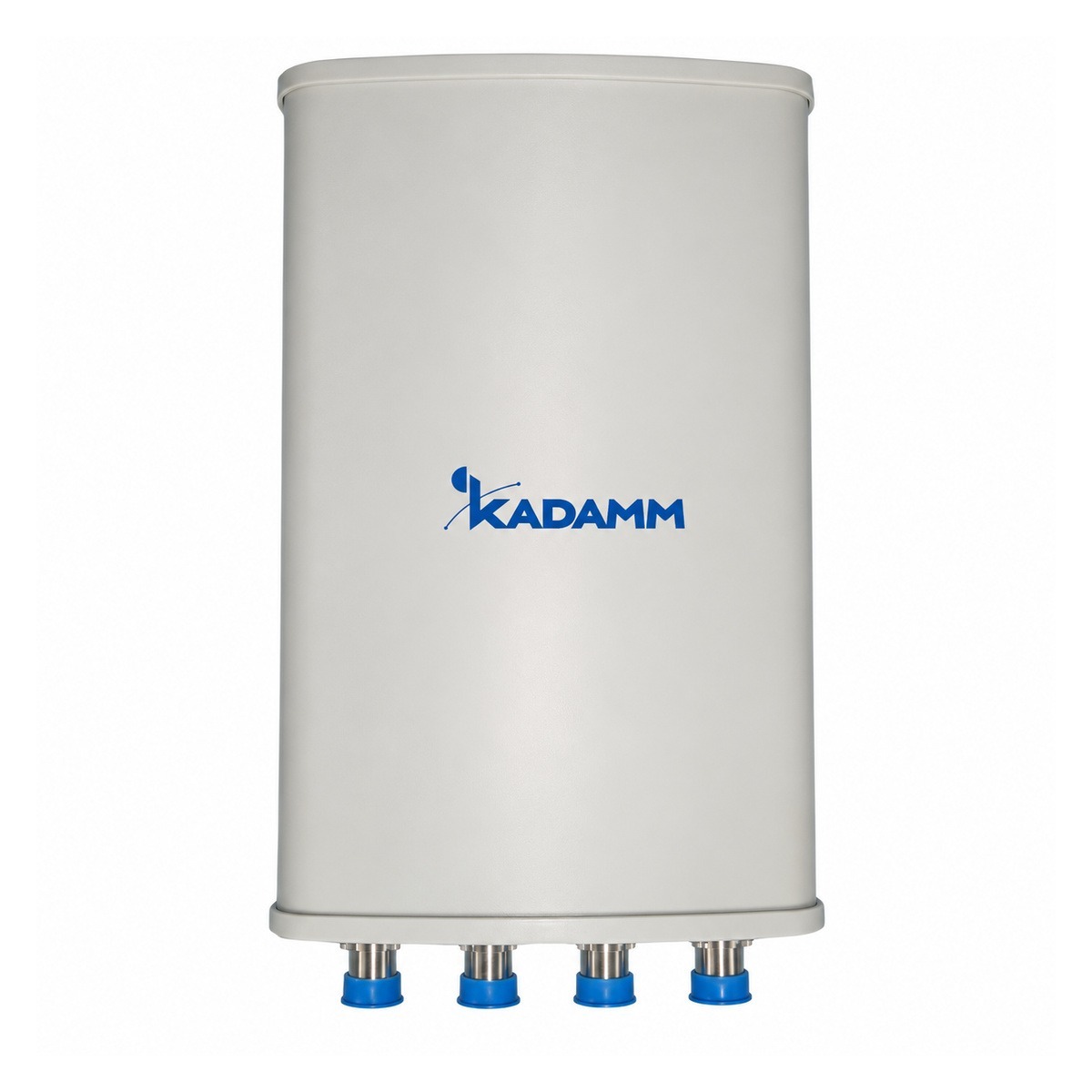

KADAMM APXX-3336-1465 — секторная панельная антенна для базовой станции диапазона 2×3300–3700 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.
Ширина луча в горизонтальной плоскости — 30°, вдвое уже обычных 65°. Узкий луч используют на шестисекторных сайтах, где нужна большая ёмкость (плотная застройка, стадионы, вокзалы), и там, где зона вытянута: вдоль трассы, железной дороги, набережной. Энергия собирается в узкий сектор, поэтому и усиление у таких панелей выше.
Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.
По вертикали луч узкий — 30°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.
Из параметров диаграммы: усиление — до 14 дБи.
Интермодуляция IM3 — −150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.
Механика: размеры 350 × 280 × 80 мм; масса 2,5 кг; предельная скорость ветра 200 км/ч; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.
Чем отличается от похожих моделей KADAMM
- Полосы 3300–3700 МГц, у APXX-3338-1765IR — 3300–3800 МГц
- Усиление 14 дБи, у APXX-3338-1765IR — 17,3 дБи (меньше на 3,3 дБ)
- Луч по горизонтали 30°, у APXX-3338-1765IR — 65°
- Разъём 7-16 DIN, у APXX-3338-1765IR — N
- Габариты 350 × 280 × 80 мм, у APXX-3338-1765IR — 900 × 280 × 125 мм
- Легче на 3,4 кг (2,5 кг и 5,9 кг)
KADAMM APXX-3338-1765IR берут, когда нужен запас по дальности; KADAMM APXX-3336-1465 легче и проще в монтаже.
- Полосы 3300–3700 МГц, у APXX-0738-1465 — 698–3800 МГц
- Луч по горизонтали 30°, у APXX-0738-1465 — 60–65°
- Разъём 7-16 DIN, у APXX-0738-1465 — N
- Габариты 350 × 280 × 80 мм, у APXX-0738-1465 — 520 × 440 × 165 мм
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 3300–3700 МГц, у APXX-0708-1470IR — 703–803 МГц
- Луч по горизонтали 30°, у APXX-0708-1470IR — 65°
- Габариты 350 × 280 × 80 мм, у APXX-0708-1470IR — 1350 × 499 × 164 мм
- Легче на 16 кг (2,5 кг и 18,5 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы

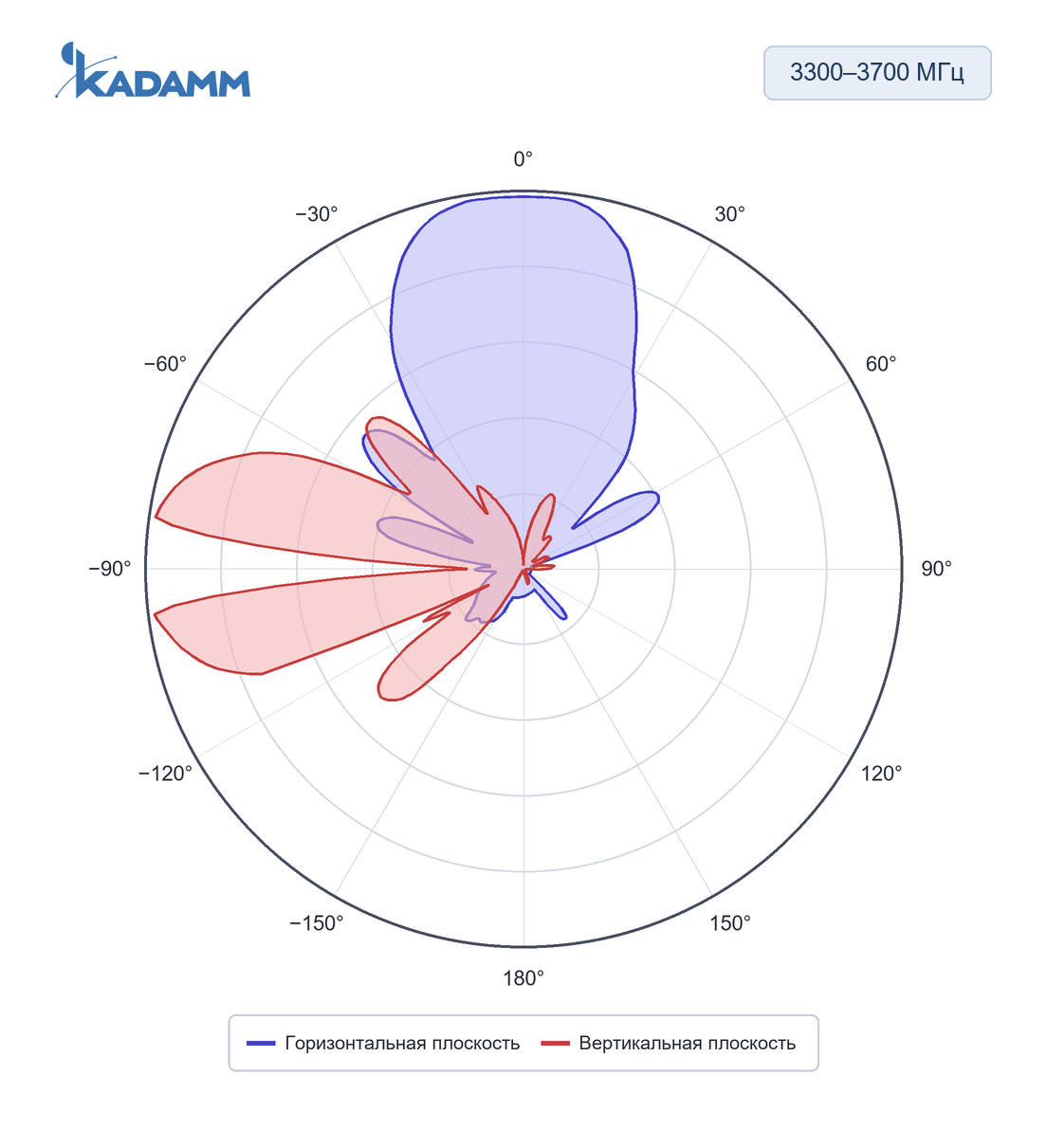

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 30°; по вертикали — 30°.
Ключевые особенности
Отдельные входы APXX-3336-1465 для двух поляризаций ±45°.
Значение APXX-3336-1465 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 30°; по ней видно, какой сектор закрывает APXX-3336-1465.
Согласование APXX-3336-1465 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через APXX-3336-1465 идут несколько мощных несущих разных операторов.
Предел на один порт APXX-3336-1465.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2×3300–3700 МГц |
| Коэффициент усиления, дБи | 14 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | 23 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 350 × 280 × 80 мм |
| Масса антенны | 2,5 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | ПВХ |
| Рабочая температура | −40…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение −150 дБн для APXX-3336-1465.
- IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APXX-3336-1465 — 4 × розетка 7/16 DIN (IEC 61169-4).
- 3GPP TS 36.101 и 38.101-1 — полосы APXX-3336-1465 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-3336-1465 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-3336-1465 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 14 = 54 дБм, то есть около 251 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3500 МГц (середина полосы 3300–3700 МГц): L = 32,45 + 20·lg 3500 + 20·lg 1 = 103,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 54 − 103,3 = −49,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
APXX-3336-1465 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.
С лучом 30° панель уместна там, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, участки трасс и железных дорог.
Перед заказом KADAMM APXX-3336-1465 сверьте с проектом:
- Частоты оборудования — внутри 3300–3700 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 4×7-16 DIN
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Панель APXX-3336-1465 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
- Разъёмы APXX-3336-1465 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление APXX-3336-1465 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APXX-3336-1465
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание APXX-3336-1465 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APXX-3336-1465 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APXX-3336-1465 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APXX-3336-1465 | KADAMM APXX-3338-1765IR | KADAMM APXX-0738-1465 | KADAMM APXX-0708-1470IR |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 3300–3700 МГц | 3300–3800 МГц | 698–3800 МГц | 703–803 МГц |
| Усиление | 14 дБи | 17,3 дБи | 14 дБи | 14 дБи |
| Луч по горизонтали | 30° | 65° | 60–65° | 65° |
| Поляризация | ±45° | ±45° | ±45° | ±45° |
| Электрический наклон | — | 0–10° | — | 0–14° |
| Порты | 4 | 4 | 4 | 4 |
| Габариты | 350 × 280 × 80 мм | 900 × 280 × 125 мм | 520 × 440 × 165 мм | 1350 × 499 × 164 мм |
| Масса | 2,5 кг | 5,9 кг | уточняйте у менеджера | 18,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
