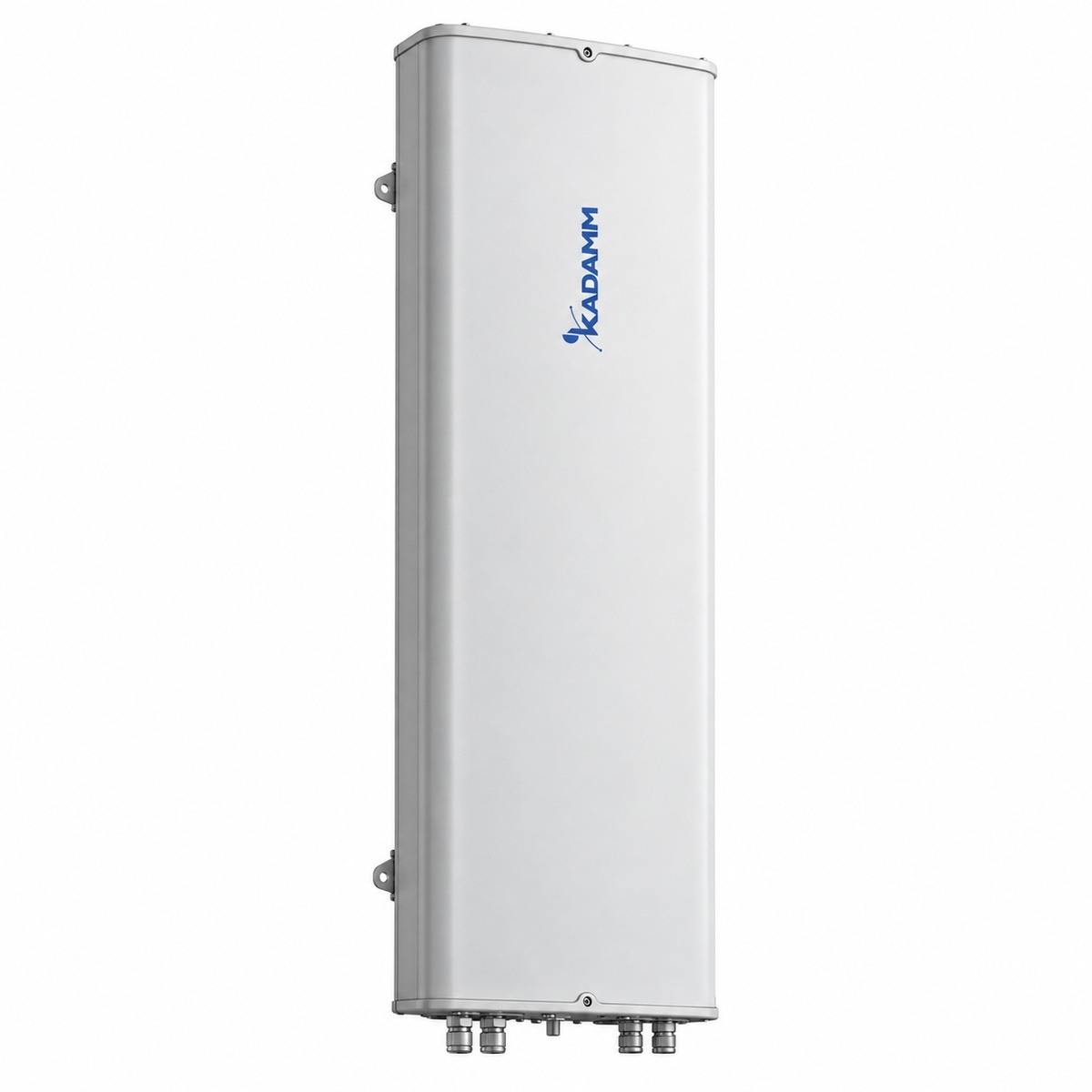

KADAMM APXX-0708-1470IR — секторная антенна базовой станции 703–803 МГц, 14 дБи, 4 порта

KADAMM APXX-0708-1470IR — секторная панельная антенна для базовой станции диапазона 2×703–803 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥8) дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

Качество диаграммы видно по цифрам: усиление — до 14 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 1350 × 499 × 164 мм; масса 18,5 кг плюс 4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

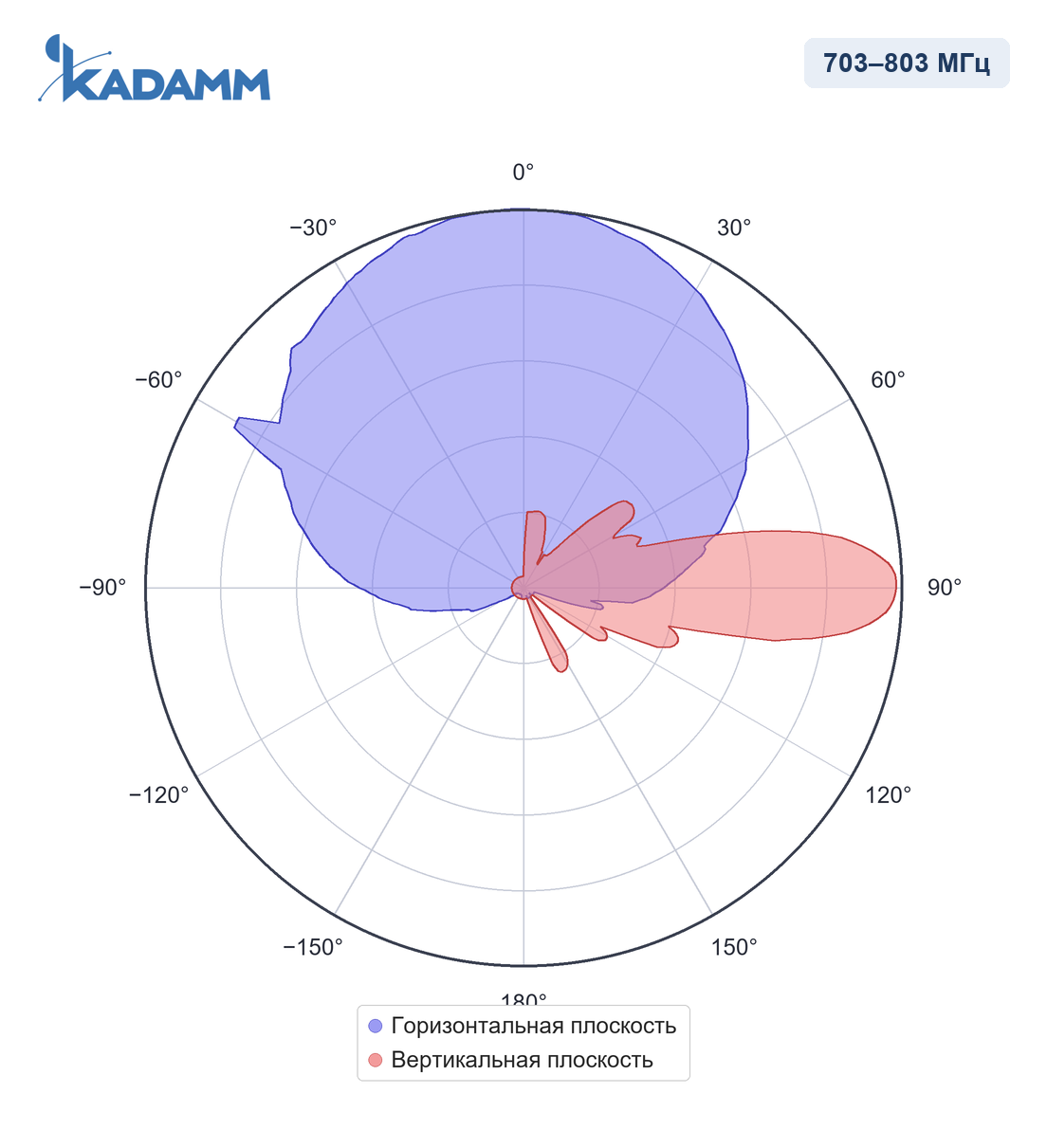

703–803 МГцГлавный лепесток по горизонтали 70 ± 6°, усиление в максимуме 14 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 0–14° у APXX-0708-1470IR по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APXX-0708-1470IR.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APXX-0708-1470IR — 4 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APXX-0708-1470IR покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-0708-1470IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-0708-1470IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14 = 54 дБм, то есть около 251 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 753 МГц (середина полосы 703–803 МГц): L = 32,45 + 20·lg 753 + 20·lg 1 = 90 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54 − 90 = −36 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APXX-0708-1470IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APXX-0708-1470IR:

Перед заказом KADAMM APXX-0708-1470IR сверьте с проектом:

• Частоты оборудования — внутри 703–803 МГц
• Мощность на порт — не выше 300 Вт
• Разъёмы — 4×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXX-0708-1470IR — на трубу Ø50–Ø115 мм; монтажный комплект весит 4 кг.
• Панель APXX-0708-1470IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXX-0708-1470IR: электрический 0–14°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны APXX-0708-1470IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• Уличные соединения APXX-0708-1470IR после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APXX-0708-1470IR включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 4 кг; упаковка 1590 × 590 × 310 мм.
