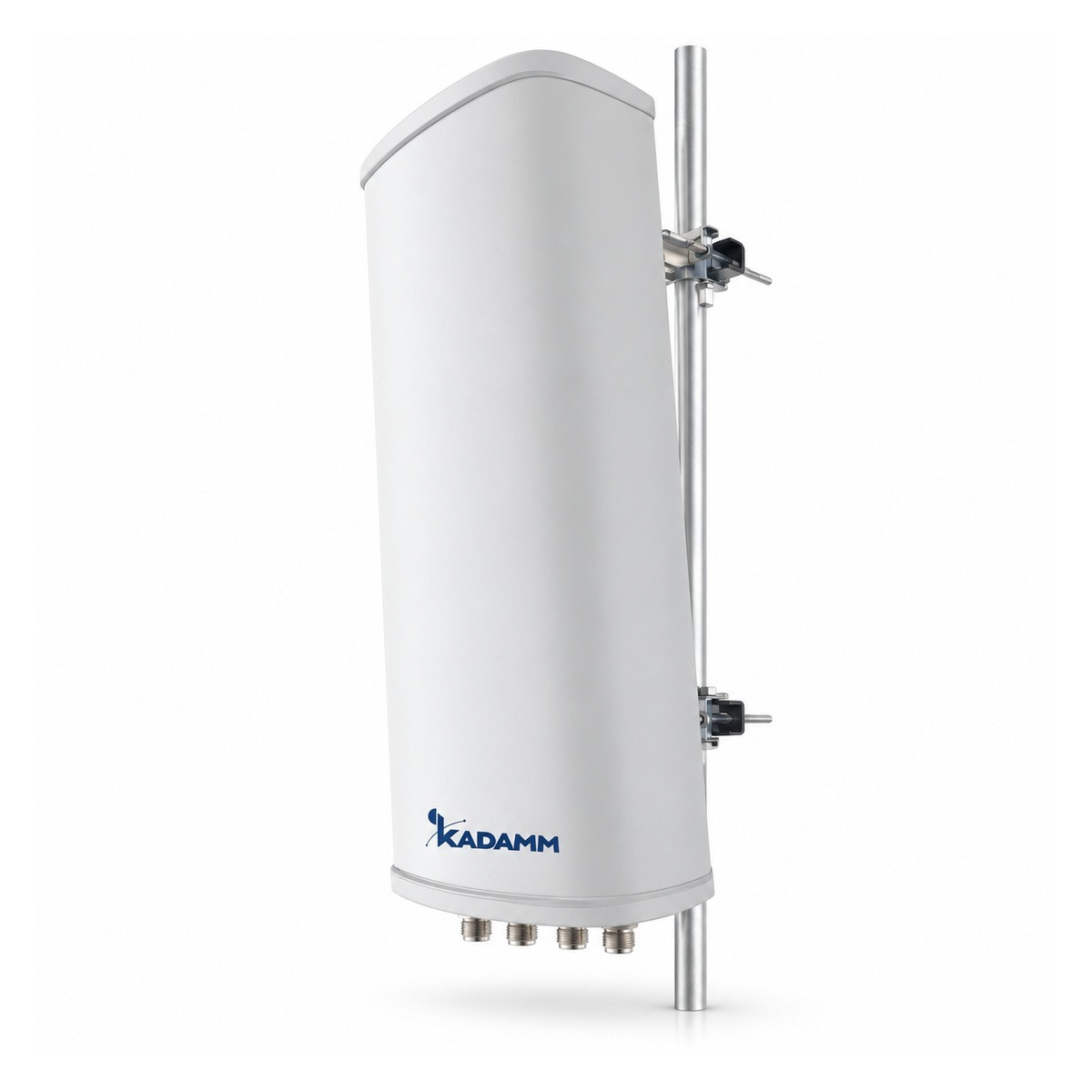

KADAMM APXX-0738-1465 — многодиапазонная секторная панельная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 65°/60°, 14 дБи, 4 порта

KADAMM APXX-0738-1465 — секторная панельная антенна для базовой станции диапазона 698–960 / 1710–2700 / 3300–3800 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°/60°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте.

По вертикали луч узкий — 40 ± 10°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.

Качество диаграммы видно по цифрам: усиление — до 14 дБи; отношение вперёд/назад — ≥18–22 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 520 × 440 × 165 мм; крепление на трубу Ø35–50 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка N (IEC 61169-16). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

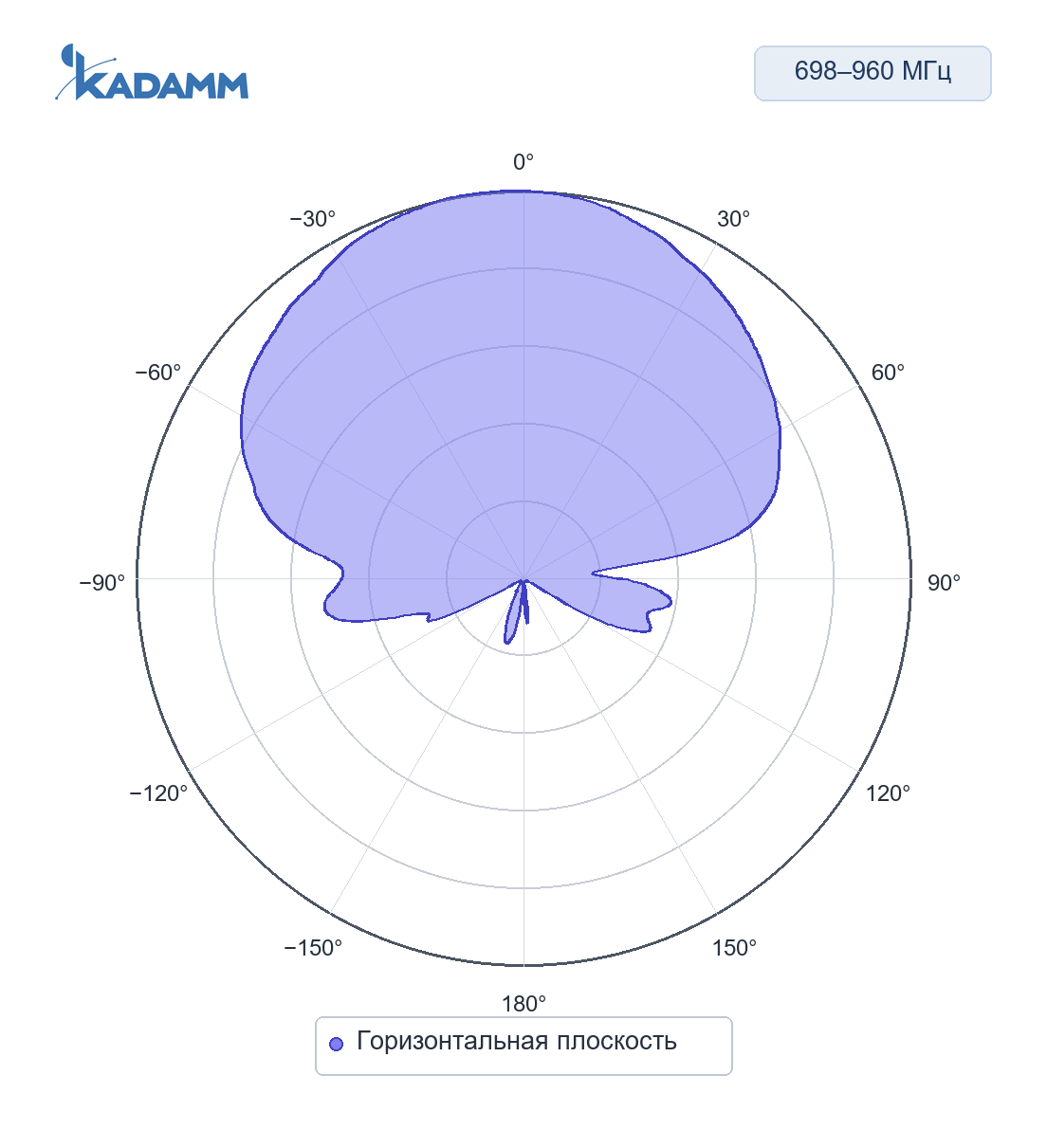

698–960 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65 ± 10°, усиление в максимуме 10 ± 1 дБи, задний лепесток ниже главного не менее чем на 18 дБ.

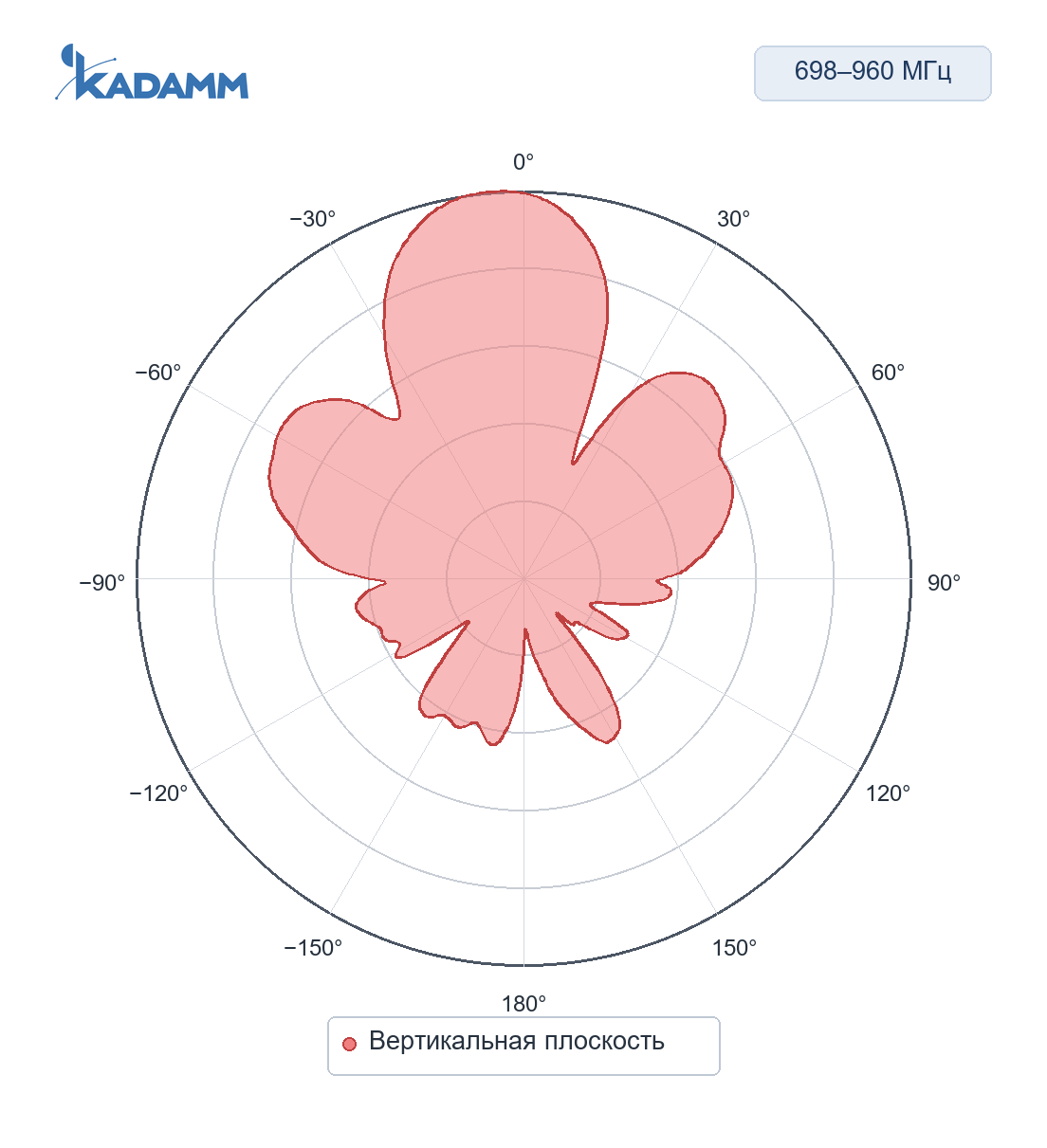

698–960 МГц, вертикальная плоскостьПо вертикали 40 ± 10°, усиление в максимуме 10 ± 1 дБи, задний лепесток ниже главного не менее чем на 18 дБ.

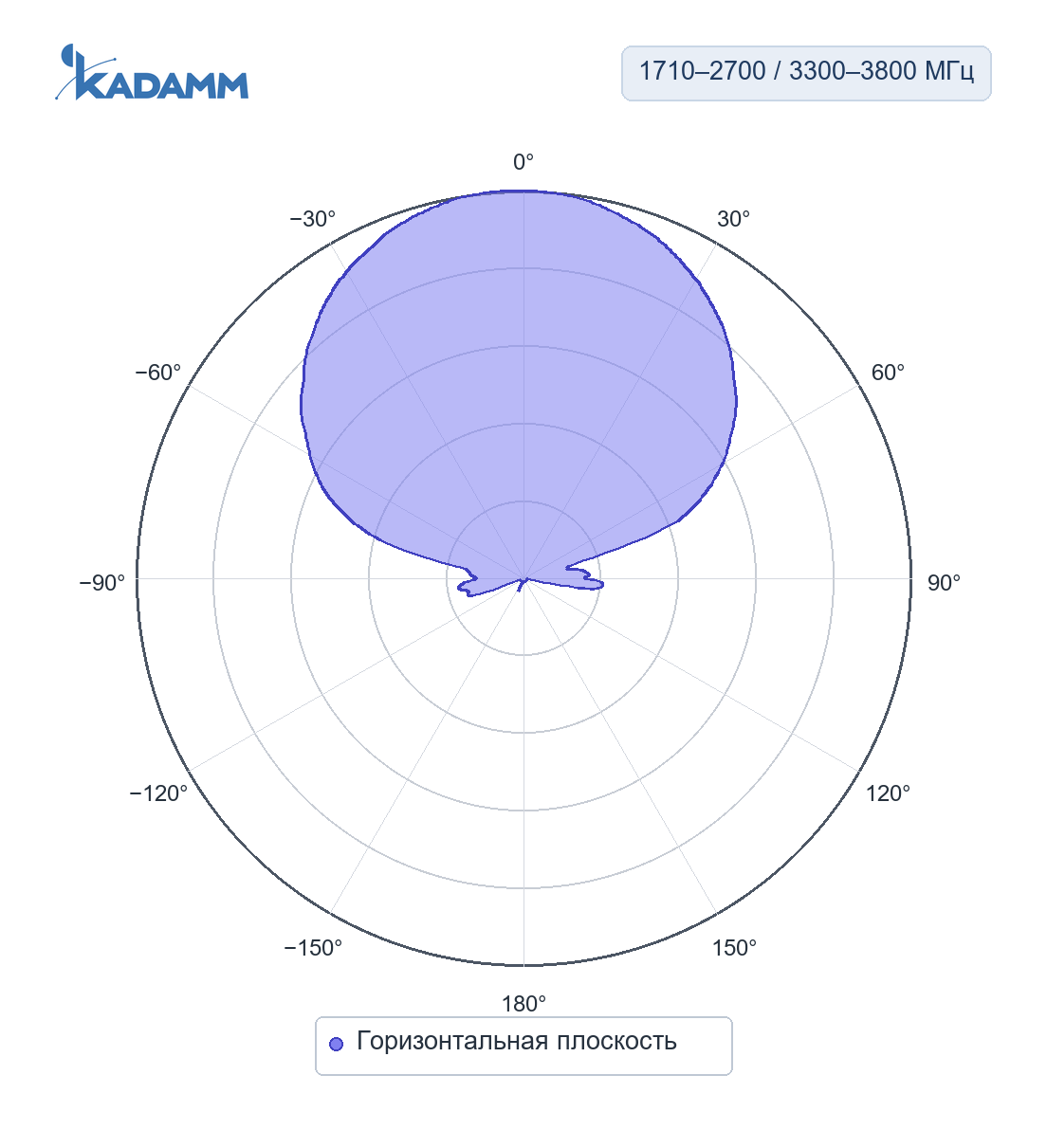

1710–2700 и 3300–3800 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 60 ± 10°, усиление в максимуме 14 ± 1 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

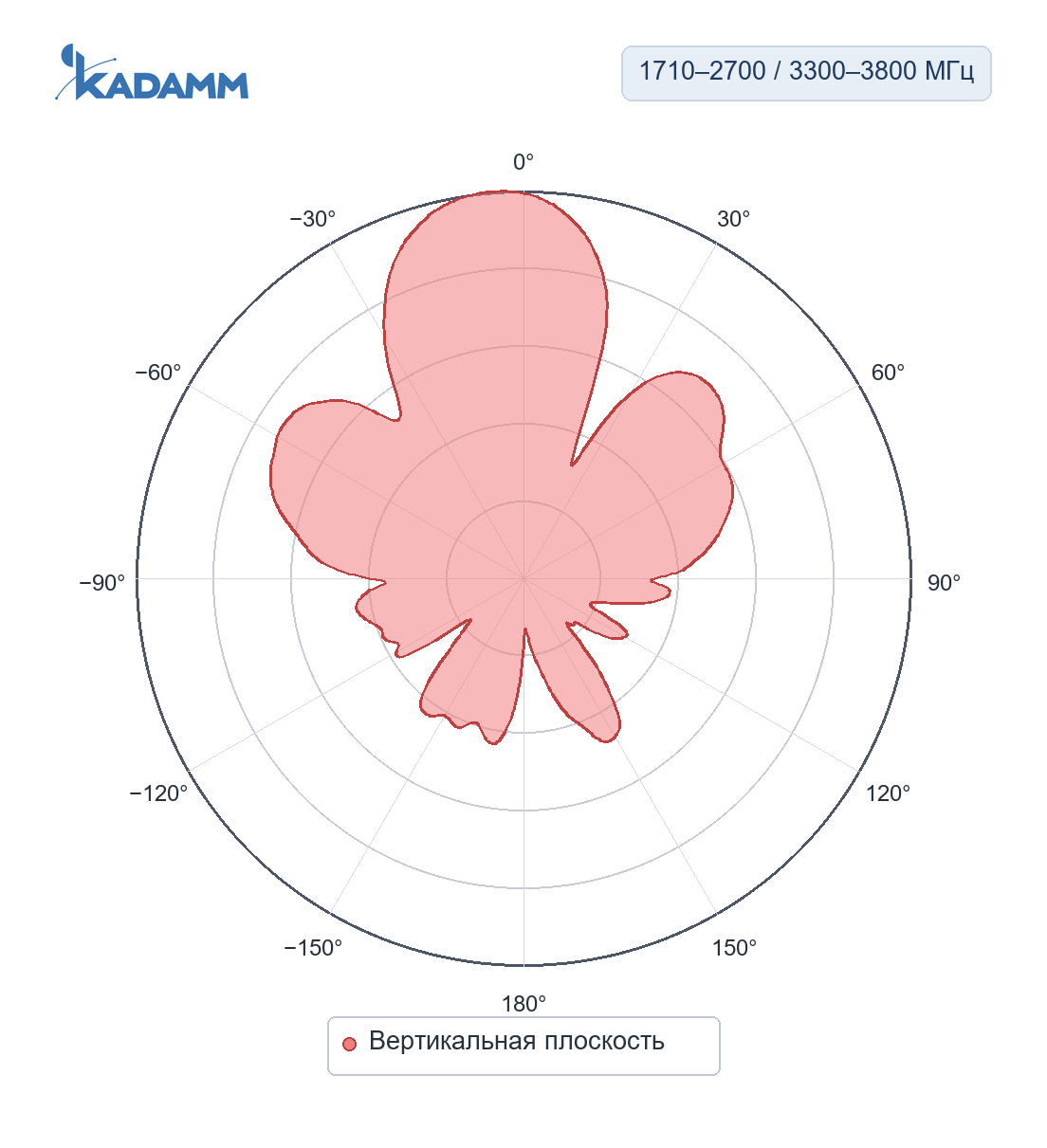

1710–2700 и 3300–3800 МГц, вертикальная плоскостьПо вертикали 16 ± 10°, усиление в максимуме 14 ± 1 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 60–65°; по вертикали — 16–40°. Задний лепесток ослаблен не менее чем на 18 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APXX-0738-1465.
• IEC 61169-16 — присоединительные размеры разъёмов N; у APXX-0738-1465 — 4 × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы APXX-0738-1465 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-0738-1465 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-0738-1465 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14 = 54 дБм, то есть около 251 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2249 МГц (середина полосы 698–3800 МГц): L = 32,45 + 20·lg 2249 + 20·lg 1 = 99,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54 − 99,5 = −45,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APXX-0738-1465 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65°/60° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APXX-0738-1465:

Перед заказом KADAMM APXX-0738-1465 сверьте с проектом:

• Частоты оборудования — внутри 698–3800 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 4×N
• Опора и крепление — на трубу Ø35–50 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXX-0738-1465 — на трубу Ø35–50 мм.
• Панель APXX-0738-1465 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Разъёмы — 4 × розетка N (IEC 61169-16).
• После затяжки соединения APXX-0738-1465 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APXX-0738-1465 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
