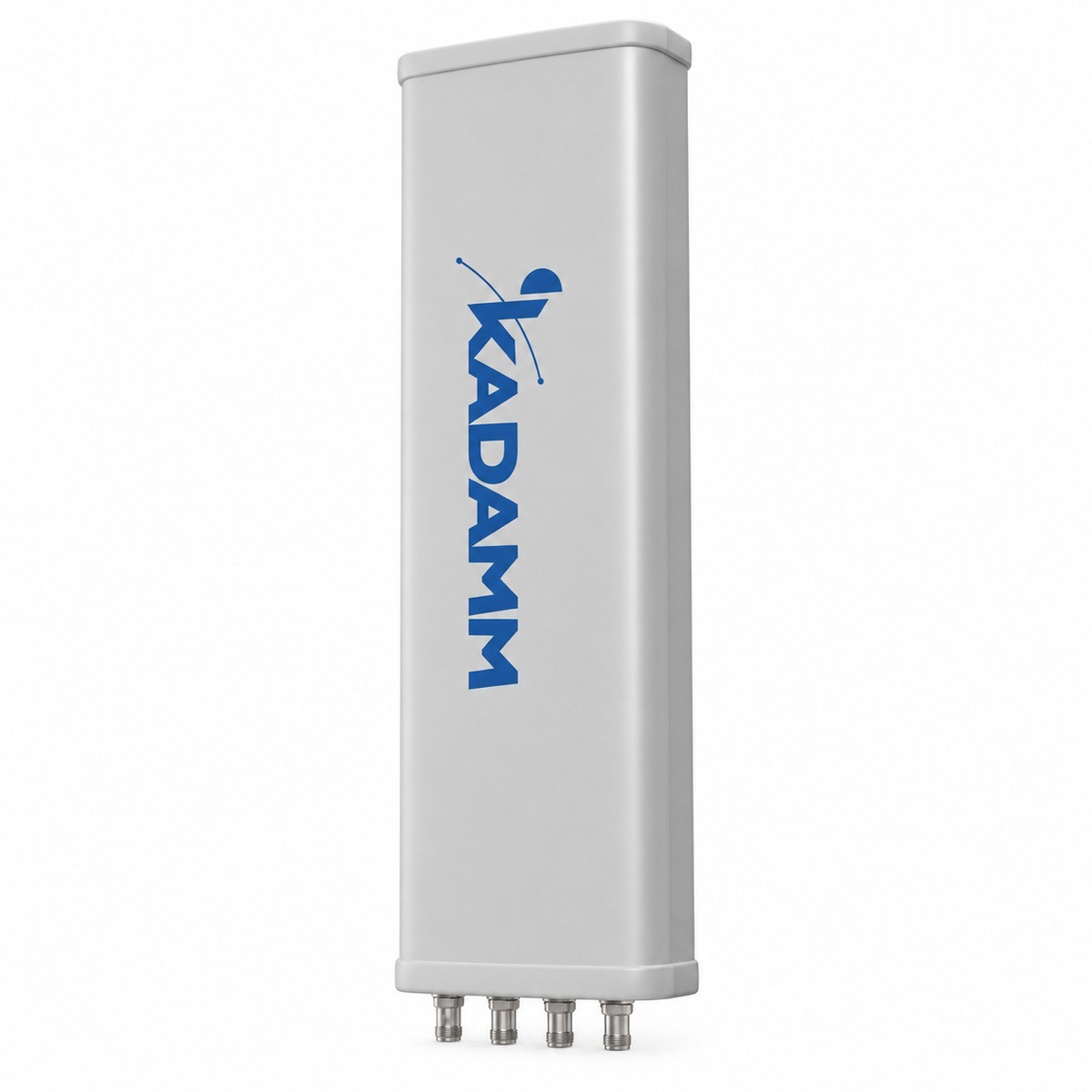

Секторная панельная антенна для базовой станции от производителя KADAMM (КАДАММ) — KADAMM APXX-3338-1765IR; 3300–3800 МГц, усиление 17,3 дБи, луч 65°, 4 порта.
О модели
По частотам (3300–3800 МГц) KADAMM APXX-3338-1765IR подходит для систем: 5G NR 3,5 ГГц. С усилением 17,3 дБи модель APXX-3338-1765IR собирает энергию в узкий луч и работает на дальность. Ширина луча в горизонтальной плоскости — 65°, в вертикальной — 7°.
Поляризация — ±45°. 4 разъёма KADAMM APXX-3338-1765IR дают отдельные входы на каждую систему и поляризацию. Электрический наклон — 0–10°. Разъёмы: 4×N.
Масса — 5,9 кг, размеры 900 × 280 × 125 мм. Крепление: Ø50–Ø110 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2×3300–3800 МГц |
| Коэффициент усиления, дБи | 17,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
| Поляризация | ±45° |
| Электрический наклон | 0–10° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 150 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 900 × 280 × 125 мм |
| Масса антенны | 5,9 кг |
| Масса монтажного комплекта | 3,3 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø110 мм |
Вопросы по модели
Рабочий диапазон APXX-3338-1765IR — 2×3300–3800 МГц.
Коэффициент усиления APXX-3338-1765IR — 17,3 дБи. Ширина луча по горизонтали — 65°.
У APXX-3338-1765IR — 4×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APXX-3338-1765IR: Ø50–Ø110 мм. Габариты 900 × 280 × 125 мм, масса 5,9 кг.
Техническое описание APXX-3338-1765IR и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
