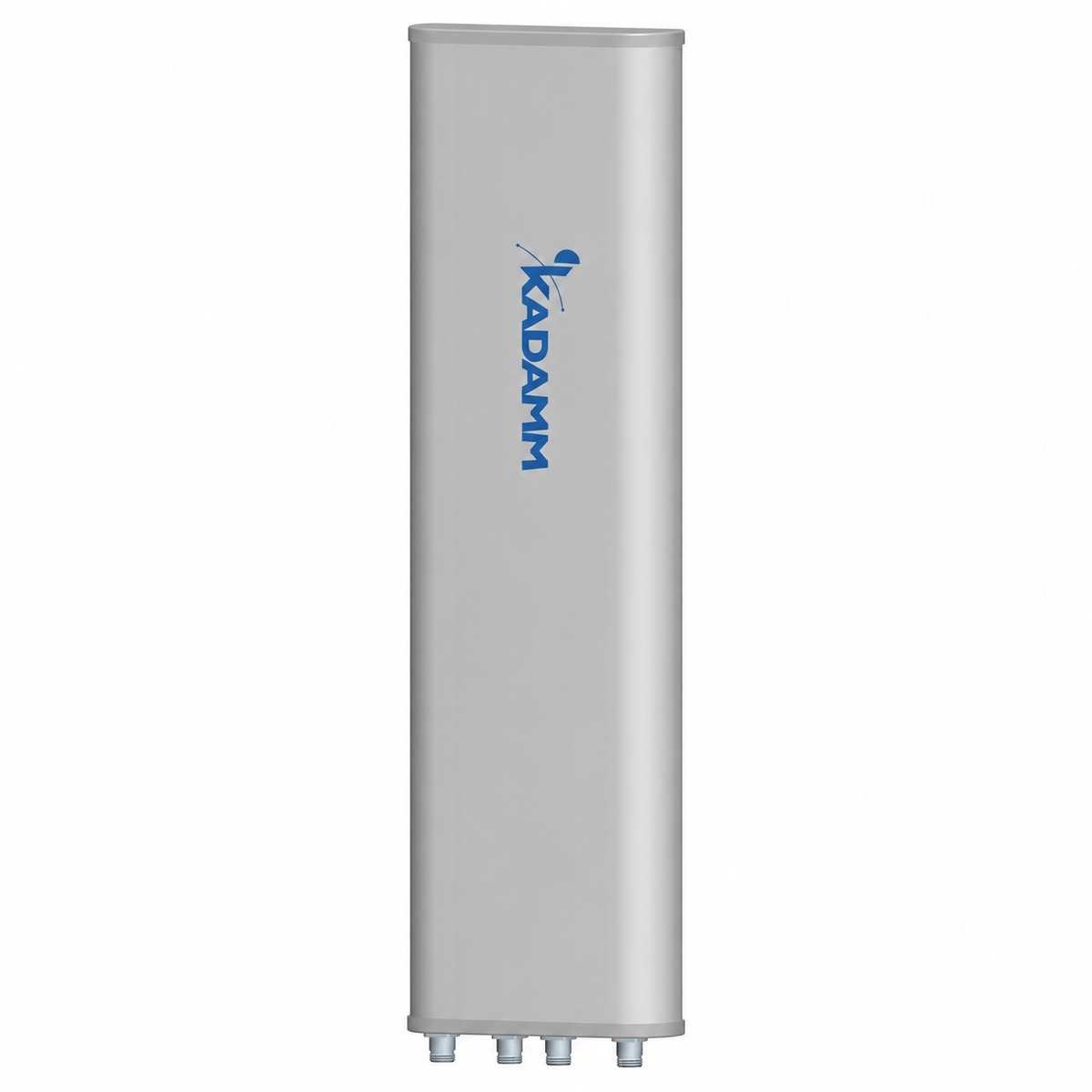

KADAMM APXX-1727-965 — секторная антенна базовой станции 1710–2690 МГц, 8,8 дБи, 4 порта

KADAMM APXX-1727-965 — панельная антенна малой соты с фиксированным наклоном диапазона 2×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥10) дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

Электрический наклон у панели фиксированный (0°), а подстройку делают механическим наклоном кронштейна 0–15°. Для малых сот и простых площадок этого достаточно: направление подбирают при монтаже, дальше антенна обслуживания не требует.

Качество диаграммы видно по цифрам: усиление — до 8,8 дБи; отношение вперёд/назад — ≥20 дБ (тыловой сектор защищён от помех).

Механика: размеры 300 × 160 × 80 мм; масса 2,5 кг; крепление на трубу Ø35–Ø85 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

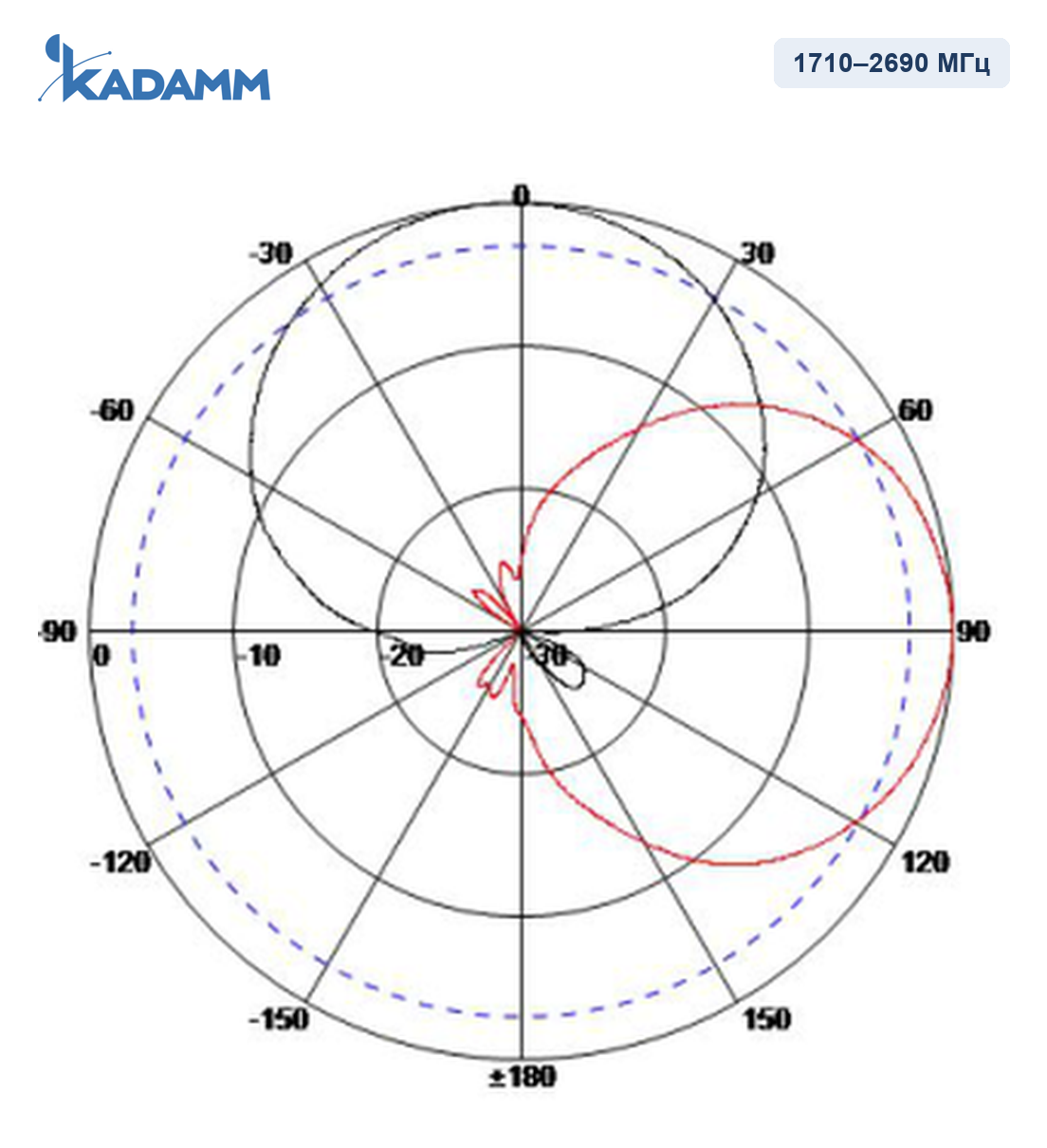

1710–2690 МГцГлавный лепесток по горизонтали 65°, усиление в максимуме 8–8,8 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APXX-1727-965 — 4 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APXX-1727-965 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-1727-965 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-1727-965 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 8,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 8,8 = 48,8 дБм, то есть около 76 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 48,8 − 99,3 = −50,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APXX-1727-965 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APXX-1727-965:

Перед заказом KADAMM APXX-1727-965 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 4×7-16 DIN
• Опора и крепление — на трубу Ø35–Ø85 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXX-1727-965 — на трубу Ø35–Ø85 мм.
• Панель APXX-1727-965 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXX-1727-965: электрический 0°; механический 0–15° — кронштейном.
• Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• После затяжки соединения APXX-1727-965 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APXX-1727-965 включают в контур заземления и молниезащиты опоры по проекту.

Упаковка 370 × 200 × 160 мм.
