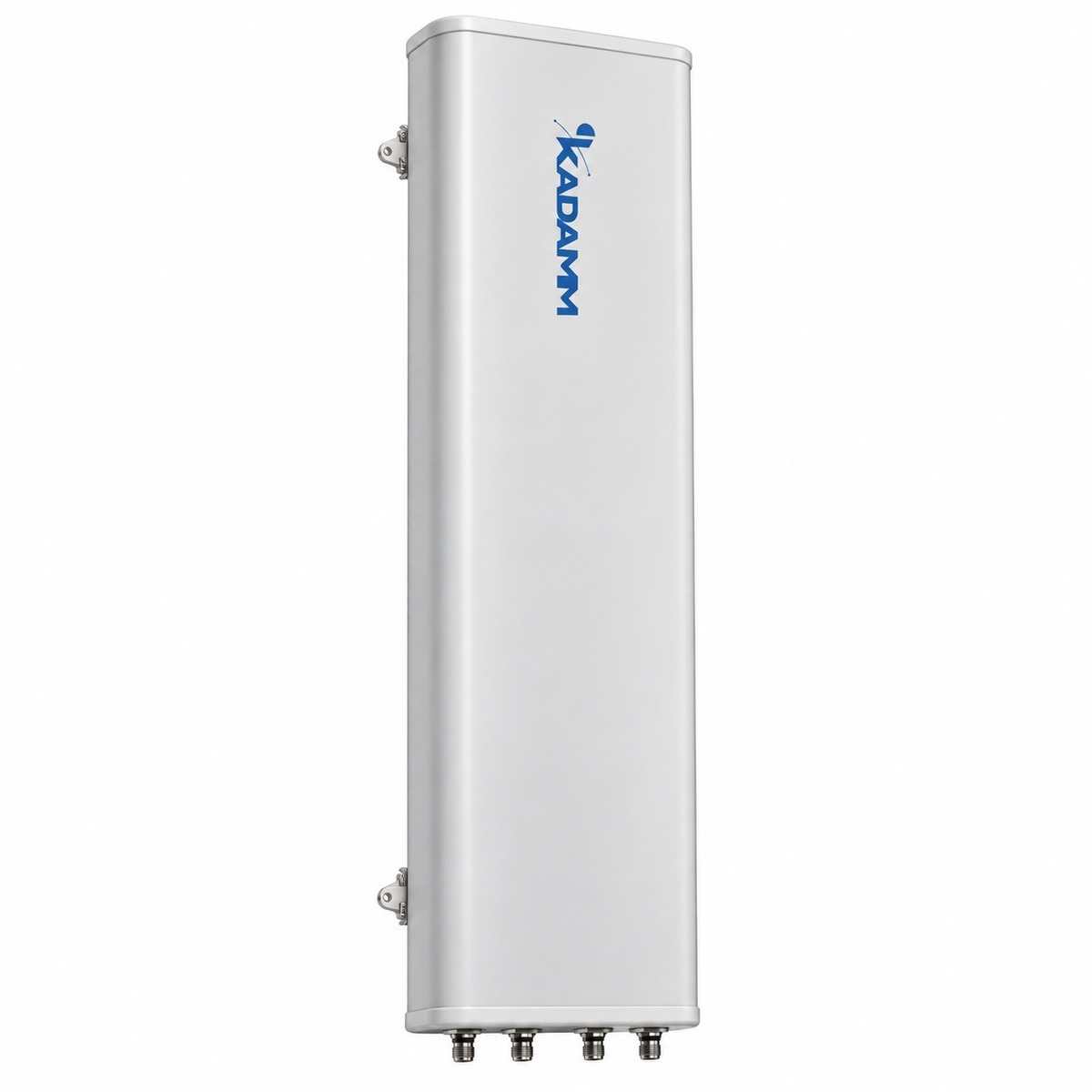

KADAMM APXX-0304-1278 — секторная антенна базовой станции 300–350 МГц, 11,5 дБи, 4 порта

KADAMM APXX-0304-1278 — панельная антенна малой соты с фиксированным наклоном диапазона 2×300–350 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥8) дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — 44°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Дополнительно кронштейн даёт механический наклон 0–10° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 11,5 дБи; отношение вперёд/назад — ≥20–22 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−120 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 2200 × 450 × 145 мм; масса 23,5 кг плюс 4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка N (IEC 61169-16), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

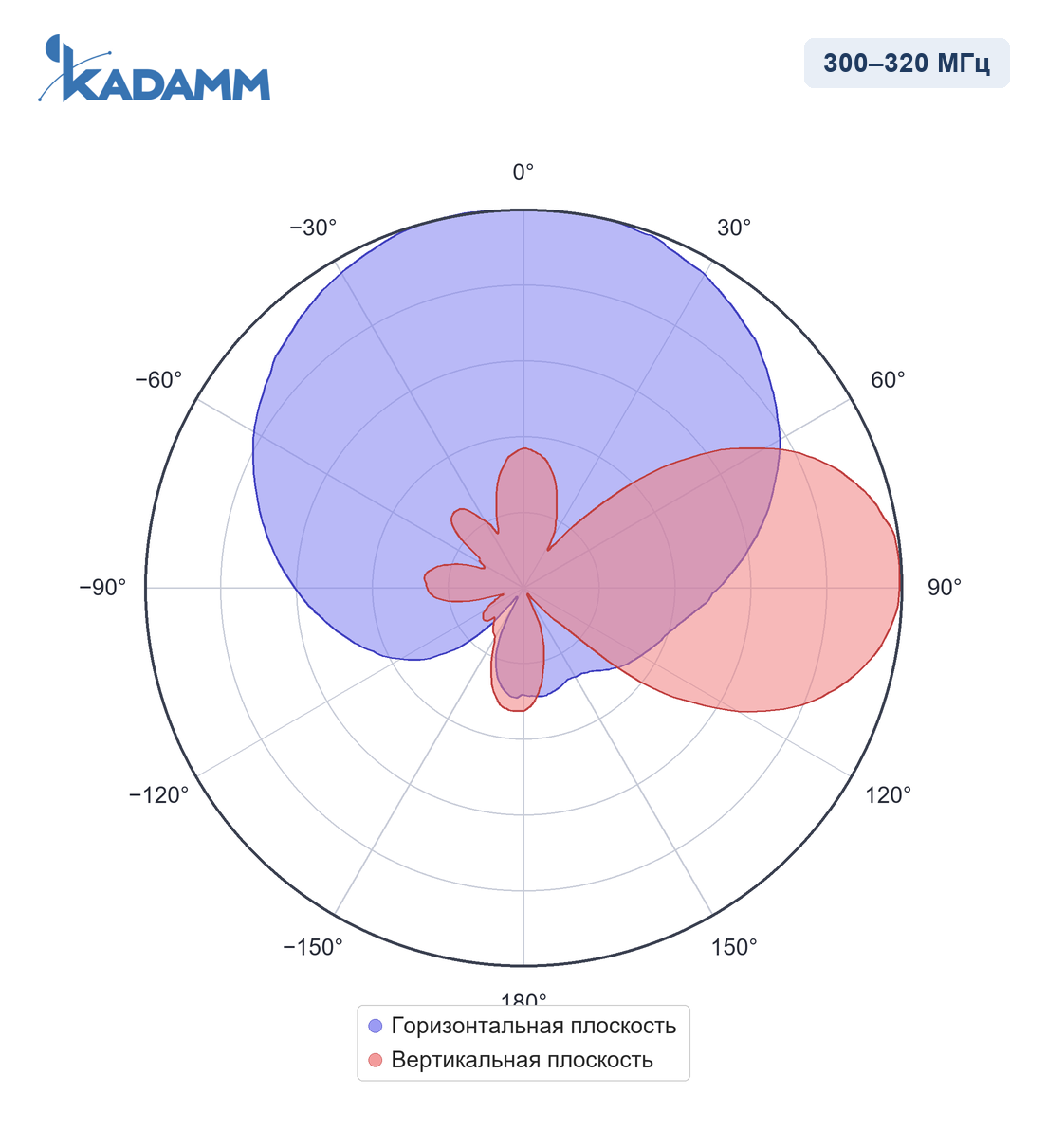

300–320 МГцГлавный лепесток по горизонтали 78°, по вертикали 44°, усиление в максимуме 11 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

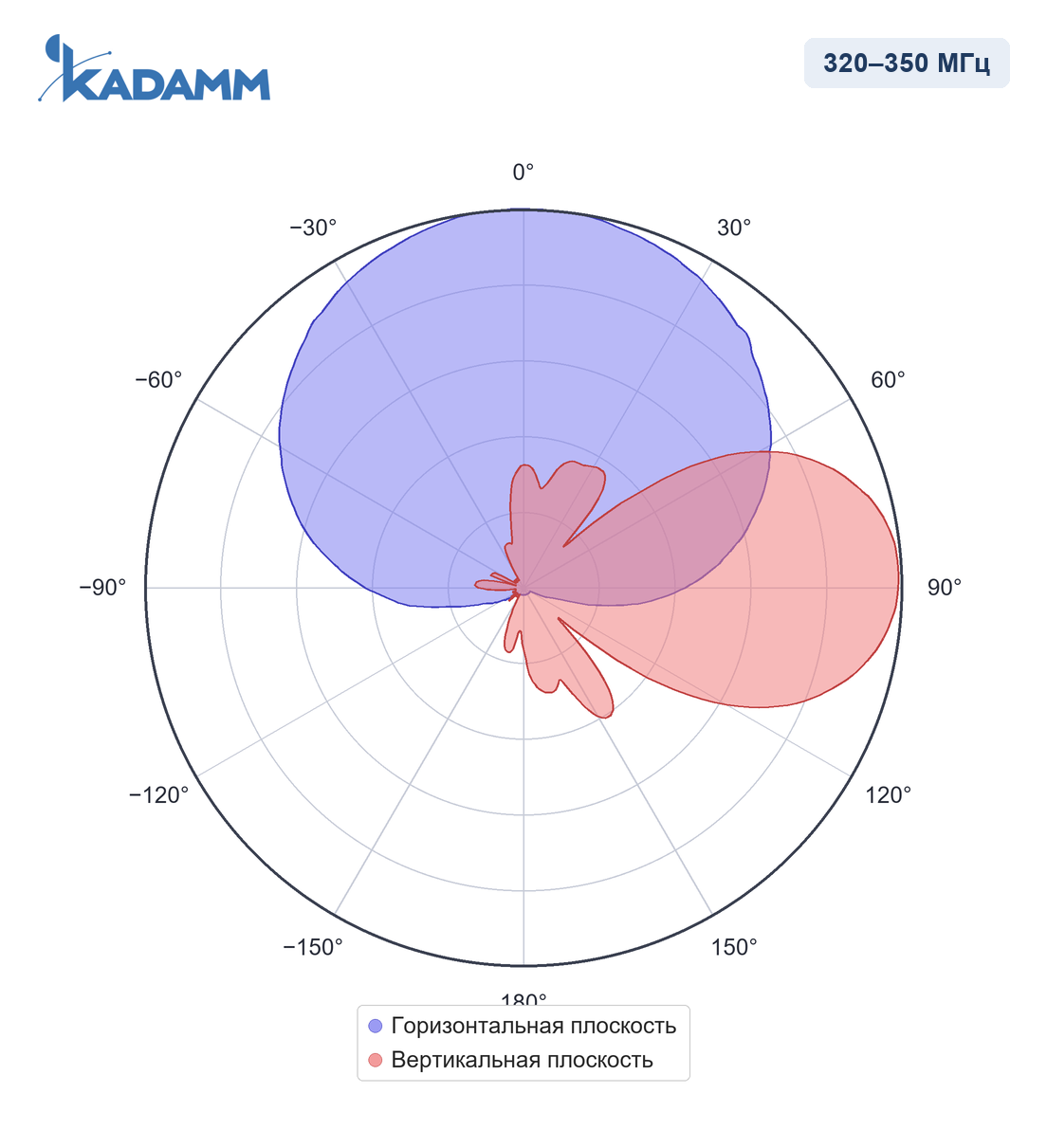

320–350 МГцГлавный лепесток по горизонтали 75°, по вертикали 42°, усиление в максимуме 11,5 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 42–44°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−120 дБн для APXX-0304-1278.
• IEC 61169-16 — присоединительные размеры разъёмов N; у APXX-0304-1278 — 4 × розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-0304-1278 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-0304-1278 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 11,5 = 51,5 дБм, то есть около 141 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 325 МГц (середина полосы 300–350 МГц): L = 32,45 + 20·lg 325 + 20·lg 1 = 82,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 51,5 − 82,7 = −31,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APXX-0304-1278 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Перед заказом KADAMM APXX-0304-1278 сверьте с проектом:

• Частоты оборудования — внутри 300–350 МГц
• Мощность на порт — не выше 500( при 50°C) Вт
• Разъёмы — 4×N
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXX-0304-1278 — на трубу Ø50–Ø115 мм; монтажный комплект весит 4 кг.
• Панель APXX-0304-1278 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXX-0304-1278: электрический 0°; механический 0–10° — кронштейном.
• Разъёмы — 4 × розетка N (IEC 61169-16), выведены снизу.
• Уличные соединения APXX-0304-1278 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APXX-0304-1278 включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 4 кг; упаковка 2450 × 525 × 260 мм.
