KADAMM APXX-1727-1468 — секторная антенна базовой станции 1695–2690 МГц, 13,5 дБи, 4 порта

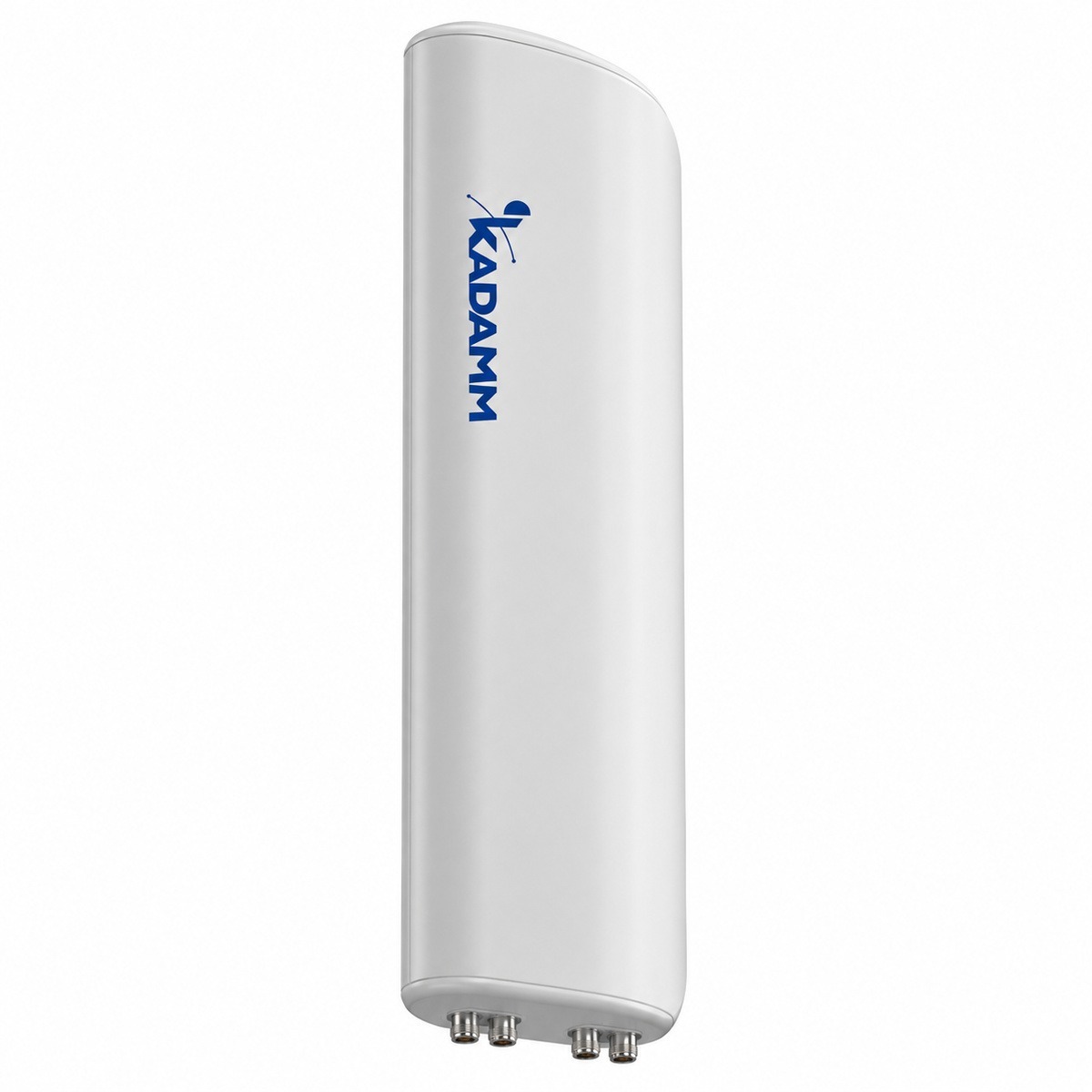

KADAMM APXX-1727-1468 — секторная панельная антенна для базовой станции диапазона 2×1695–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 68°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥8) дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — 23°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 13,5 дБи; отношение вперёд/назад — ≥23 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен на ≥15 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 395 × 320 × 80 мм; масса 4,5 кг; крепление на трубу Ø60–Ø115 мм; предельная скорость ветра 241 км/ч; рабочая температура −40…+60 °C. Разъёмы — 4 × 4.3-10 DIрозетка N (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

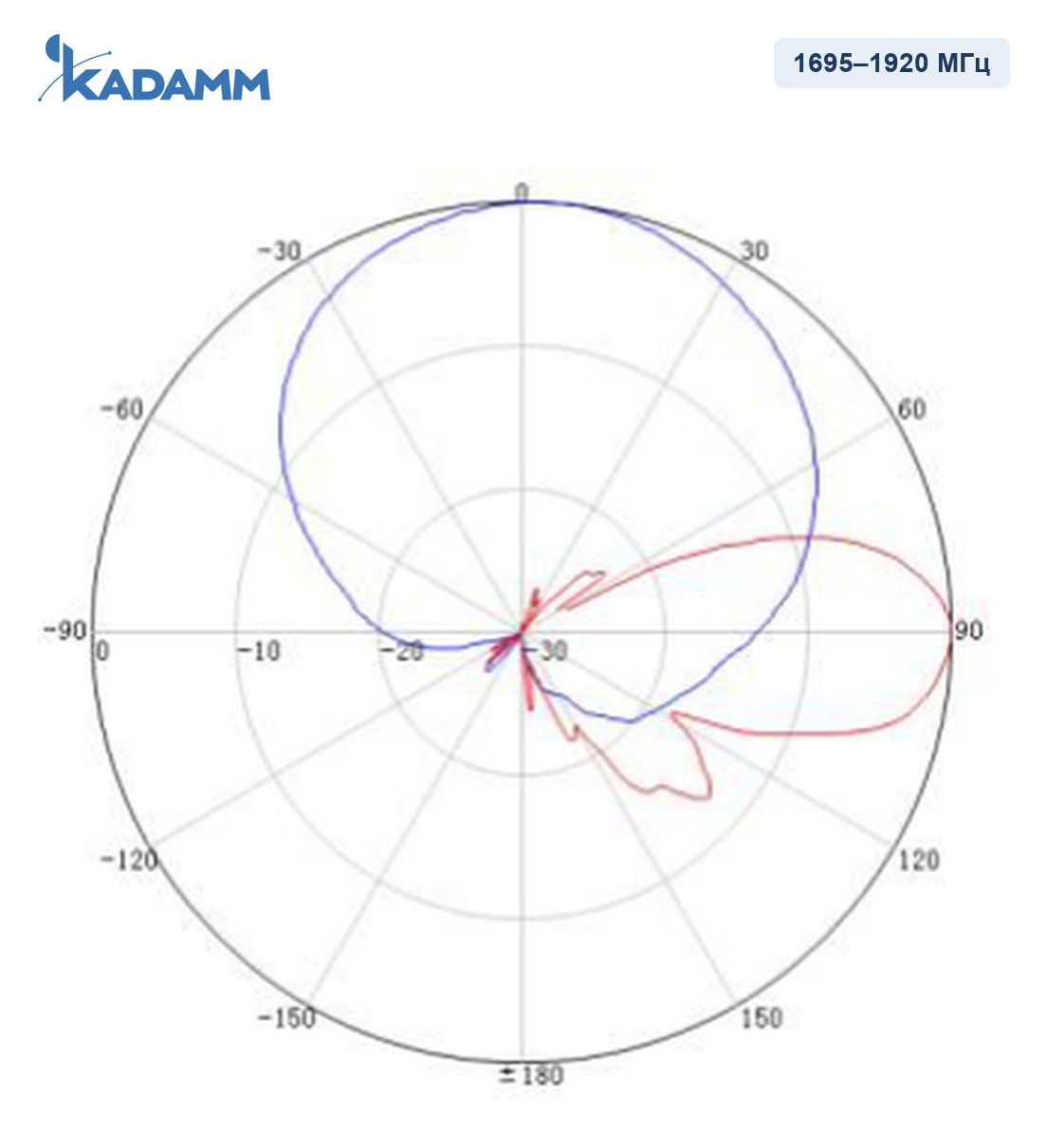

1695–1920 МГцГлавный лепесток по горизонтали 68°, по вертикали 23°, усиление в максимуме 12,6 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

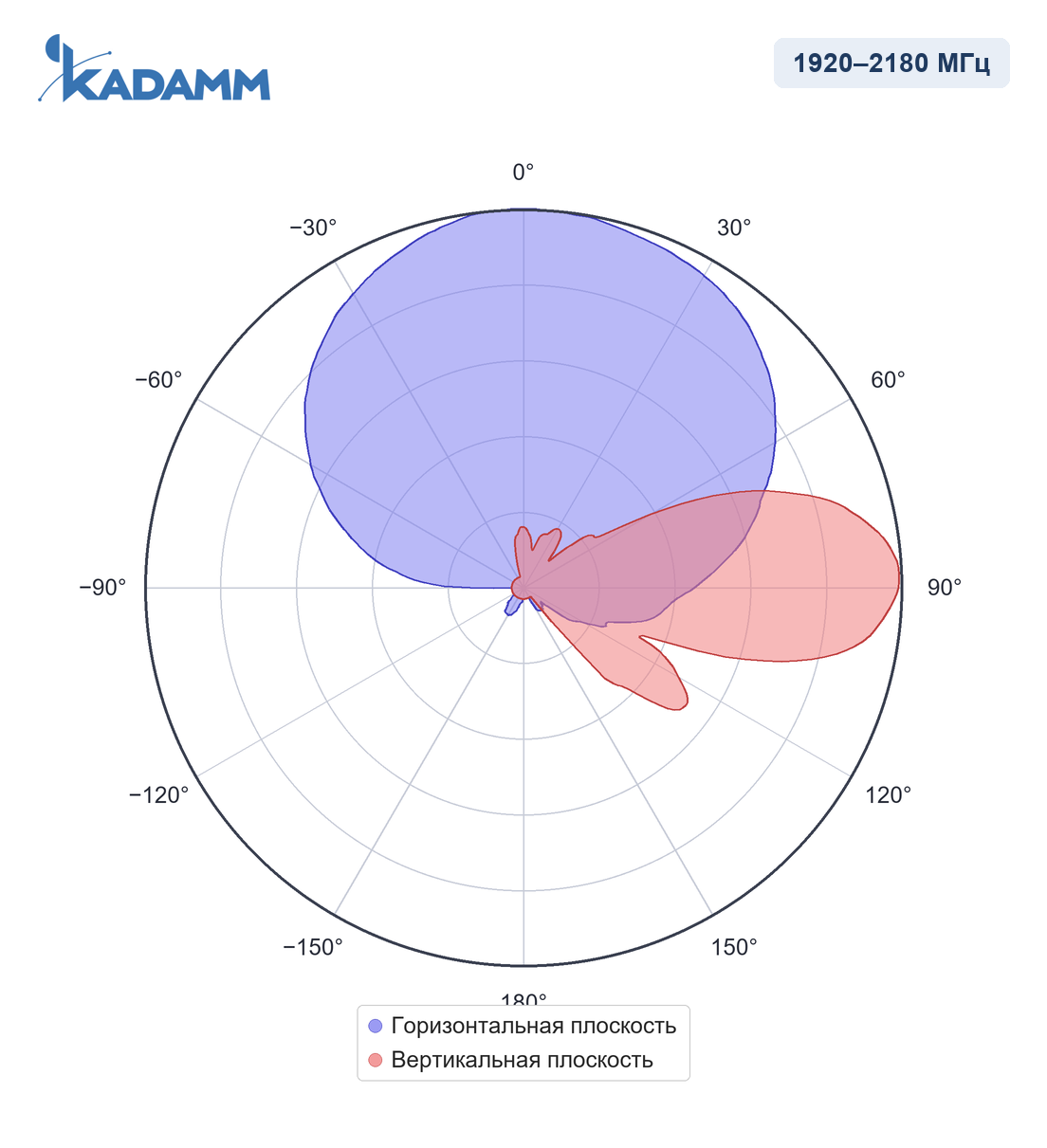

1920–2180 МГцГлавный лепесток по горизонтали 68°, по вертикали 23°, усиление в максимуме 12,8 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

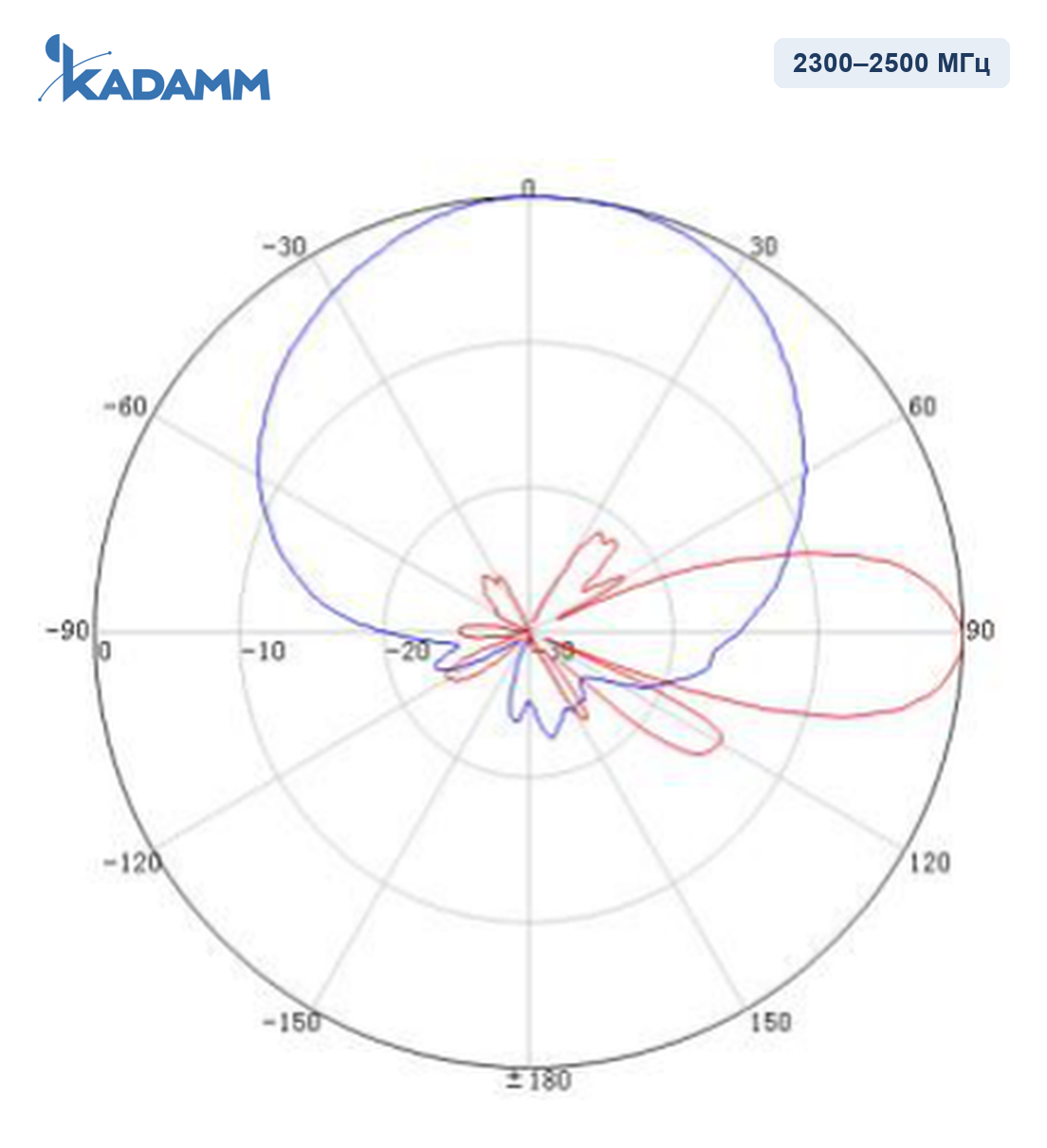

2300–2500 МГцГлавный лепесток по горизонтали 68°, по вертикали 23°, усиление в максимуме 13,3 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

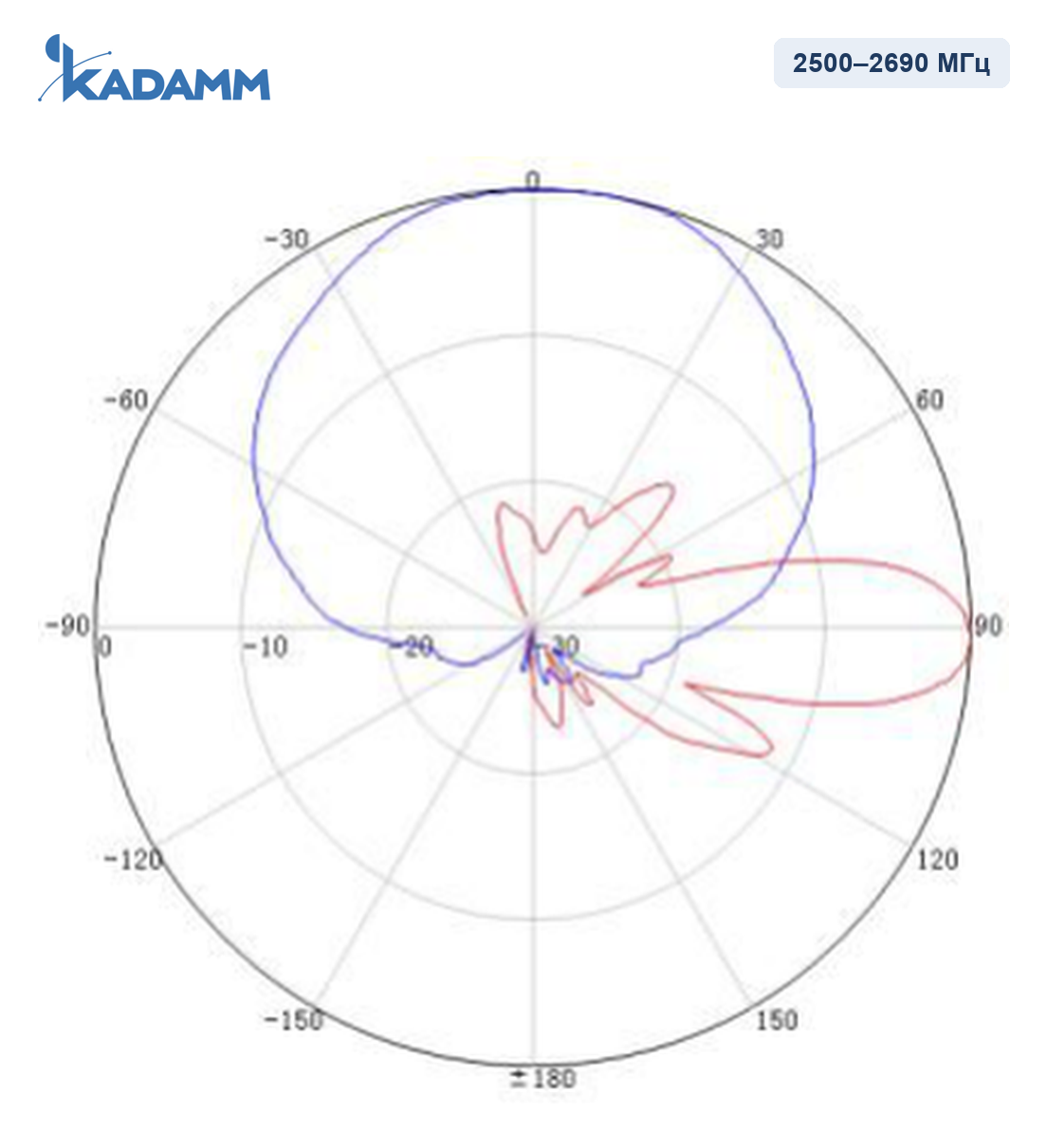

2500–2690 МГцГлавный лепесток по горизонтали 68°, по вертикали 23°, усиление в максимуме 13,5 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 68°; по вертикали — 23°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APXX-1727-1468.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APXX-1727-1468 — 4 × 4.3-10 DIрозетка N (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APXX-1727-1468 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-1727-1468 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-1727-1468 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 13,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 13,5 = 53,5 дБм, то есть около 224 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2192 МГц (середина полосы 1695–2690 МГц): L = 32,45 + 20·lg 2192 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 53,5 − 99,3 = −45,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APXX-1727-1468 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 68° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APXX-1727-1468:

Перед заказом KADAMM APXX-1727-1468 сверьте с проектом:

• Частоты оборудования — внутри 1695–2690 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 4×4.3-10
• Опора и крепление — на трубу Ø60–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXX-1727-1468 — на трубу Ø60–Ø115 мм.
• Панель APXX-1727-1468 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXX-1727-1468: электрический 0°; механический 0–15° — кронштейном.
• Разъёмы — 4 × 4.3-10 DIрозетка N (IEC 61169-54), выведены снизу.
• Уличные соединения APXX-1727-1468 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APXX-1727-1468 включают в контур заземления и молниезащиты опоры по проекту.

Упаковка 520 × 260 × 415 мм.

Другие модели этого раздела каталога KADAMM: Секторные антенны базовых станций 2×2 и 4×4 MIMO →
