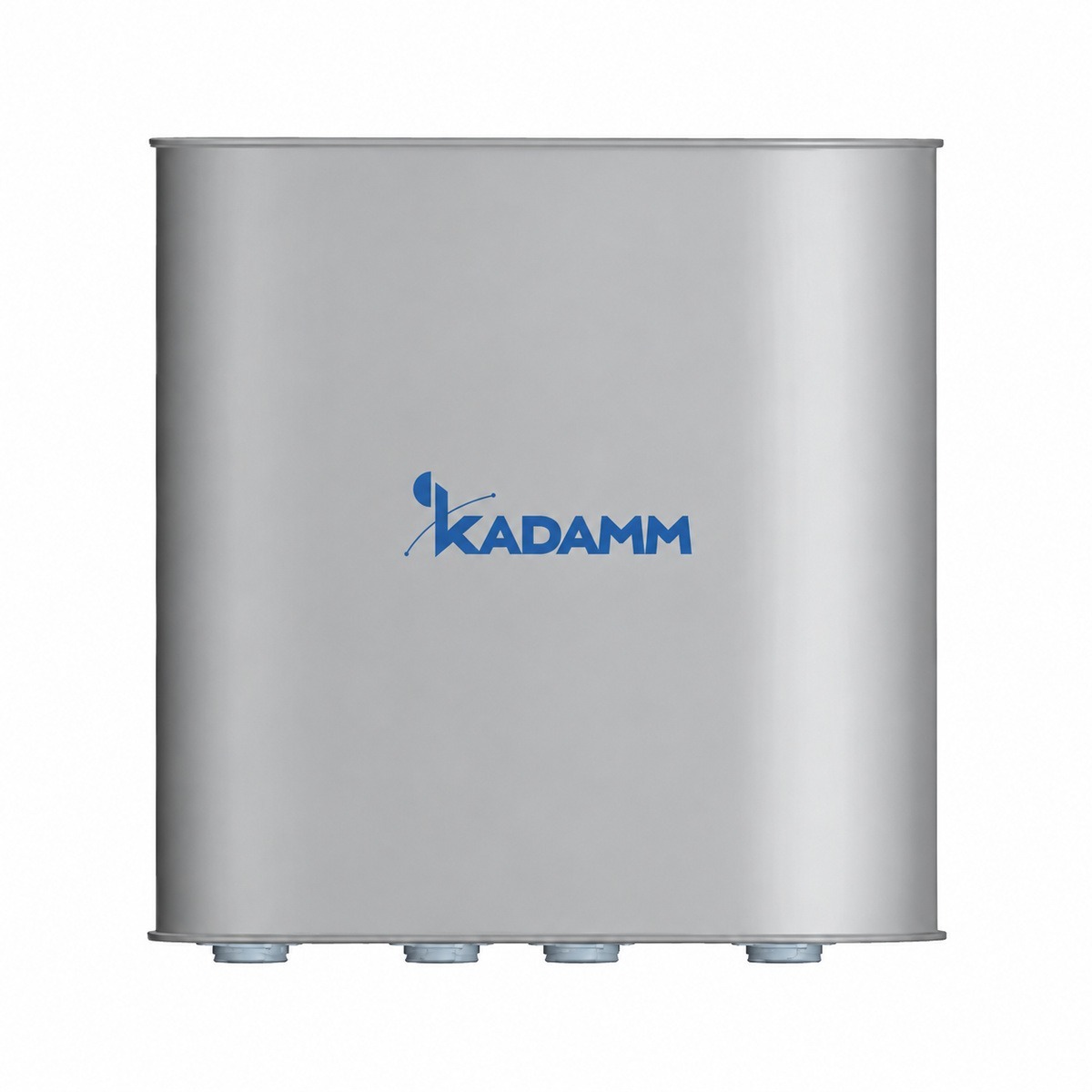

KADAMM APXX-1727-1270 — секторная антенна базовой станции 1710–2690 МГц, 12 дБи, 4 порта

KADAMM APXX-1727-1270 — секторная панельная антенна для базовой станции диапазона 2×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 68°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥10) дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — 26°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 12 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 380 × 325 × 85 мм; масса 4,3 кг; крепление на трубу Ø50–Ø85 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

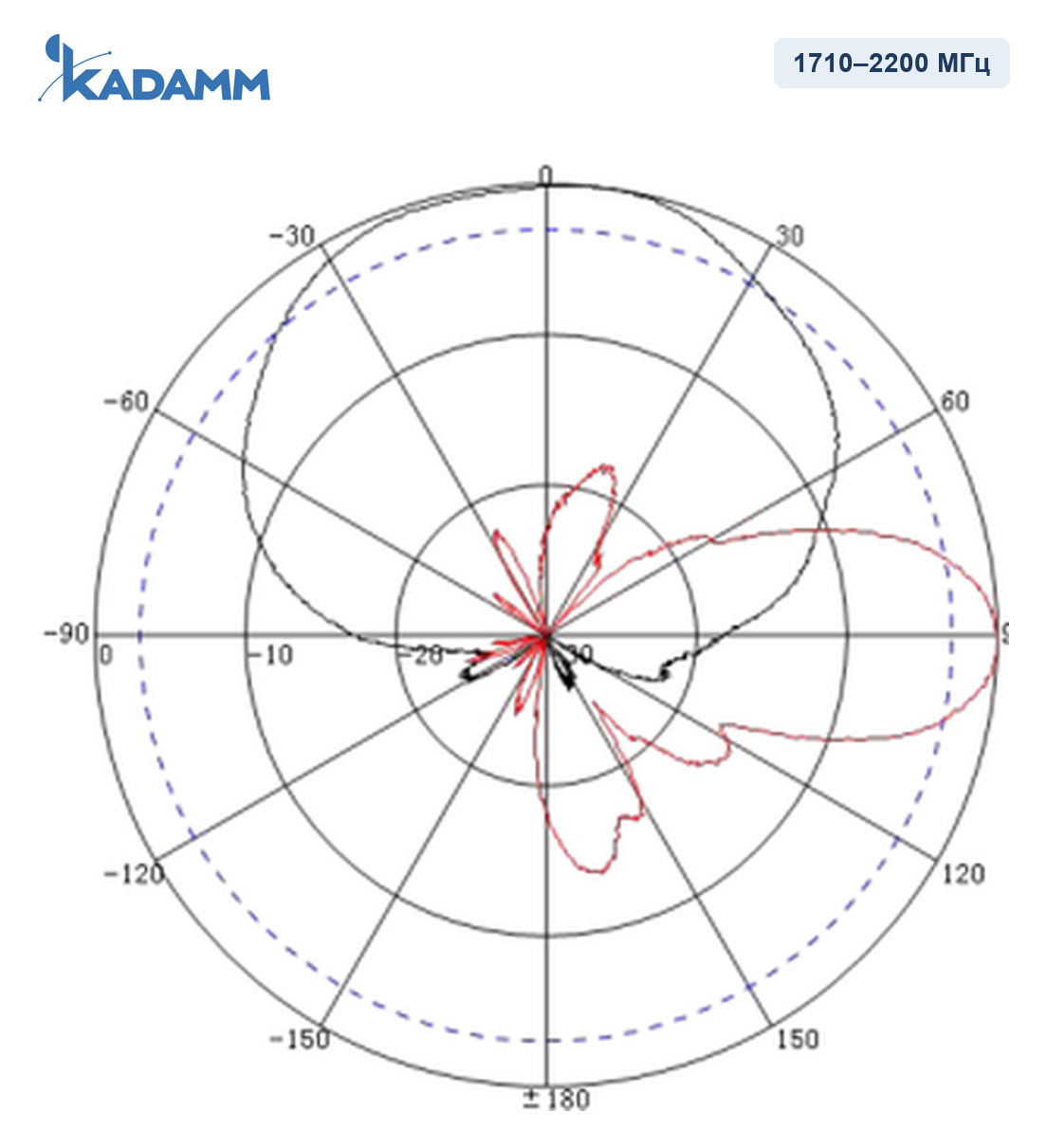

1710–2200 МГцГлавный лепесток по горизонтали 70°, по вертикали 26°, усиление в максимуме 12 ± 1 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

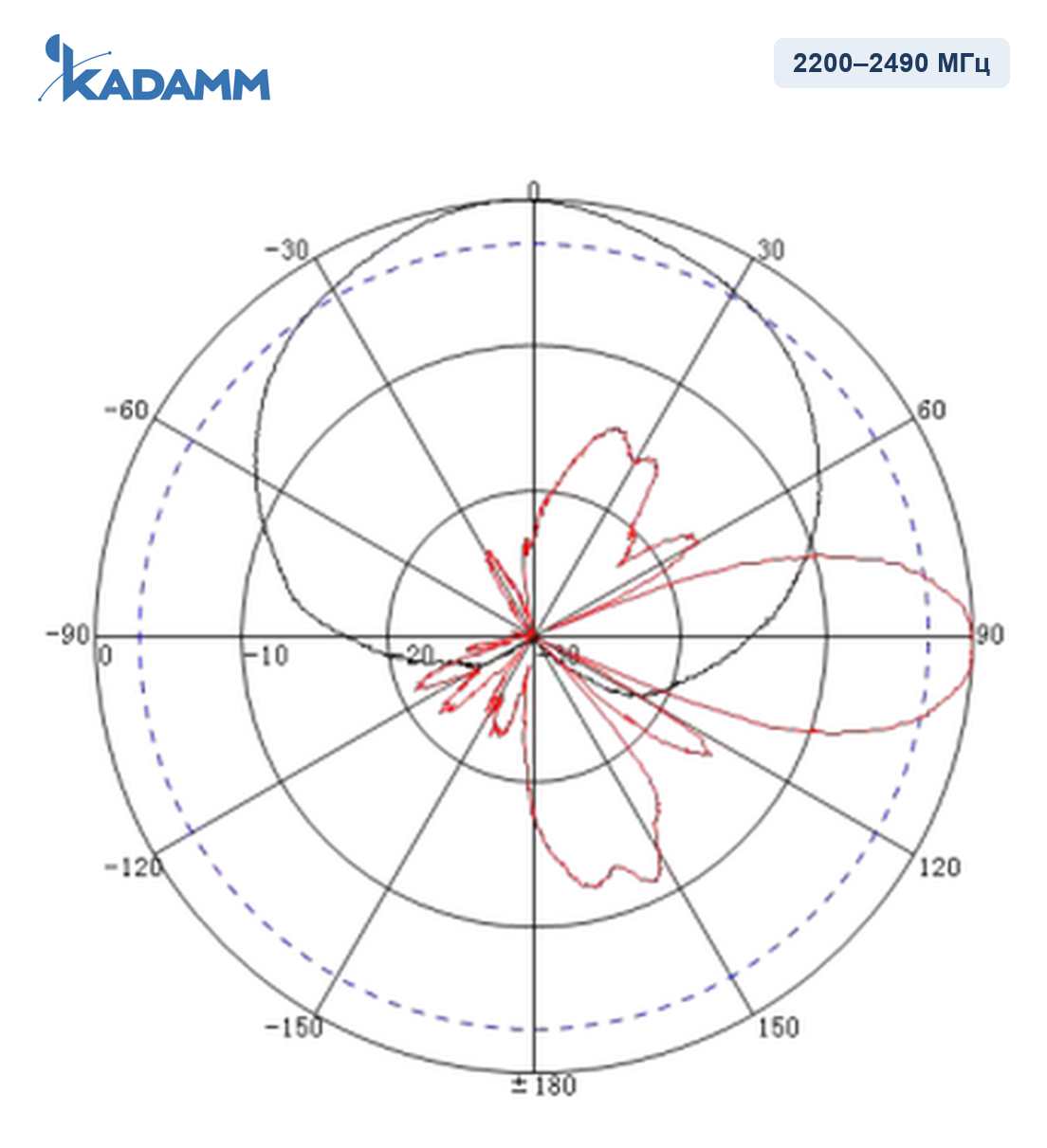

2200–2490 МГцГлавный лепесток по горизонтали 68°, по вертикали 23°, усиление в максимуме 12 ± 1 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

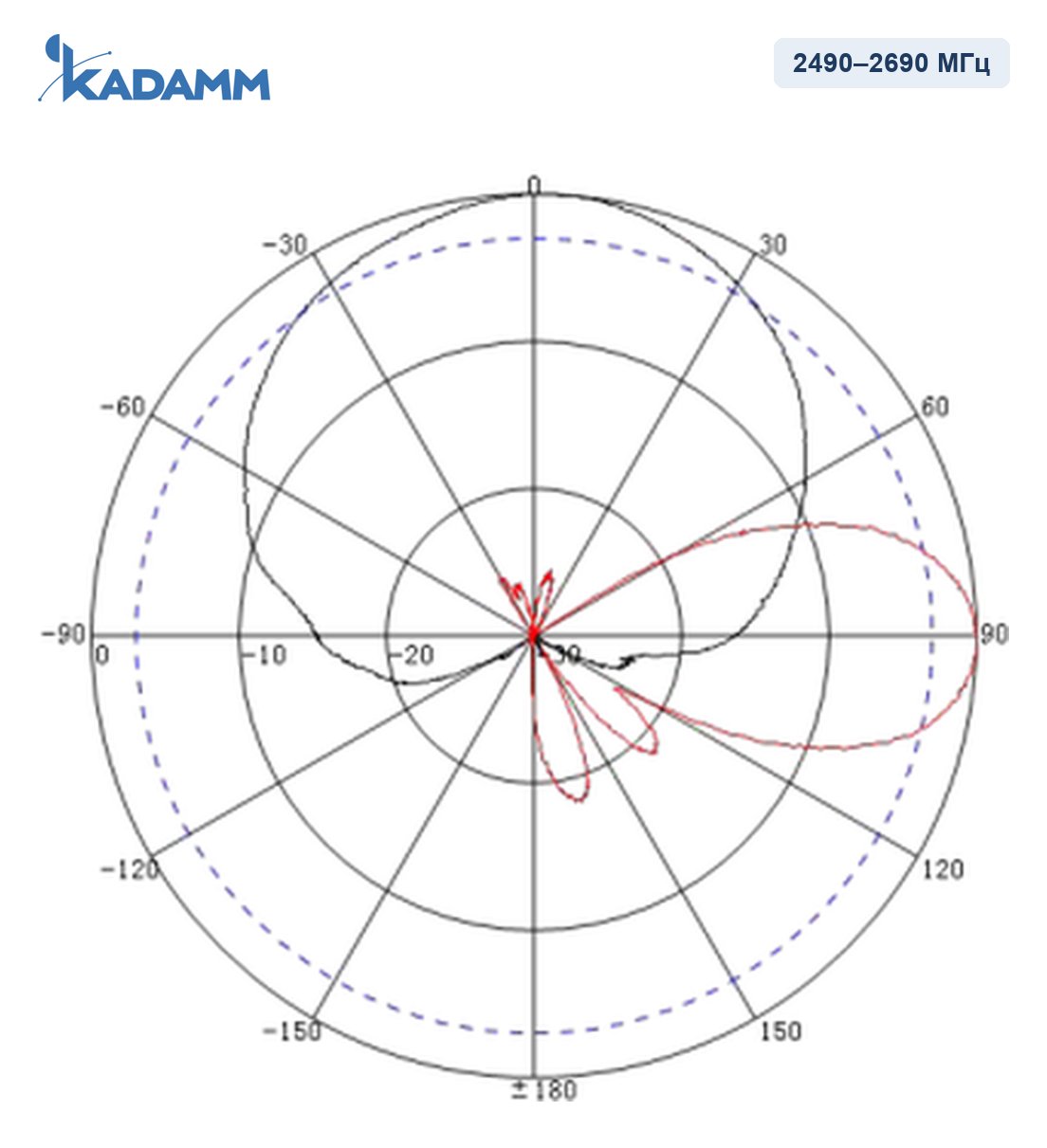

2490–2690 МГцГлавный лепесток по горизонтали 65°, по вертикали 20°, усиление в максимуме 12 ± 1 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 68°; по вертикали — 20–26°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APXX-1727-1270.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APXX-1727-1270 — 4 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APXX-1727-1270 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-1727-1270 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-1727-1270 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12 = 52 дБм, то есть около 158 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52 − 99,3 = −47,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APXX-1727-1270 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 68° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APXX-1727-1270:

Перед заказом KADAMM APXX-1727-1270 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 4×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø85 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXX-1727-1270 — на трубу Ø50–Ø85 мм.
• Панель APXX-1727-1270 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXX-1727-1270: электрический 0°; механический 0–15° — кронштейном.
• Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• Уличные соединения APXX-1727-1270 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APXX-1727-1270 включают в контур заземления и молниезащиты опоры по проекту.

Упаковка 420 × 390 × 190 мм.
