KADAMM APXX-1727-1768 — секторная антенна базовой станции 1710–2690 МГц, 17,4 дБи, 4 порта

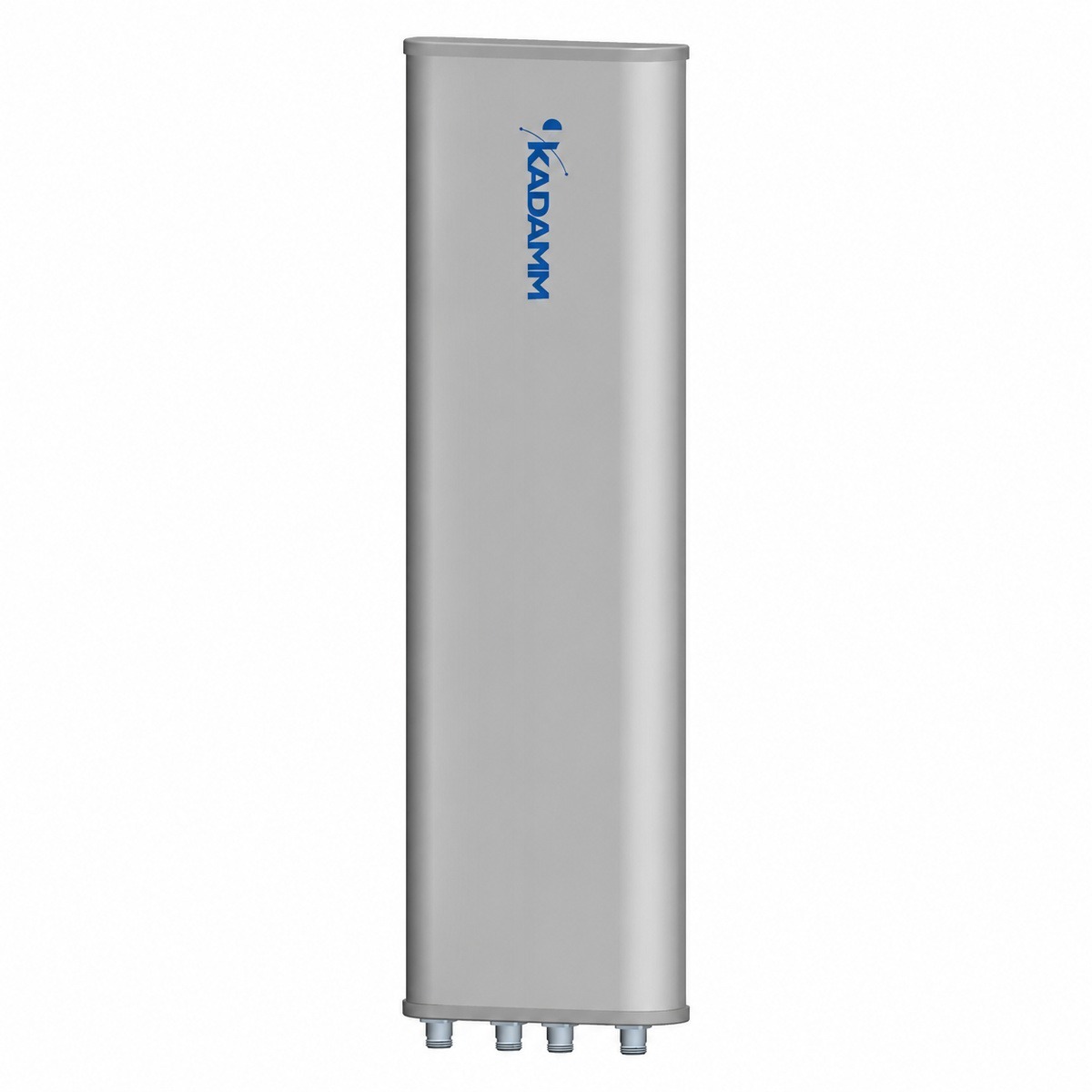

KADAMM APXX-1727-1768 — секторная панельная антенна для базовой станции диапазона 2×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥10) дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

Качество диаграммы видно по цифрам: усиление — до 16,8–17,4 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Механика: масса 17–18 кг; крепление на трубу Ø50–Ø115 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

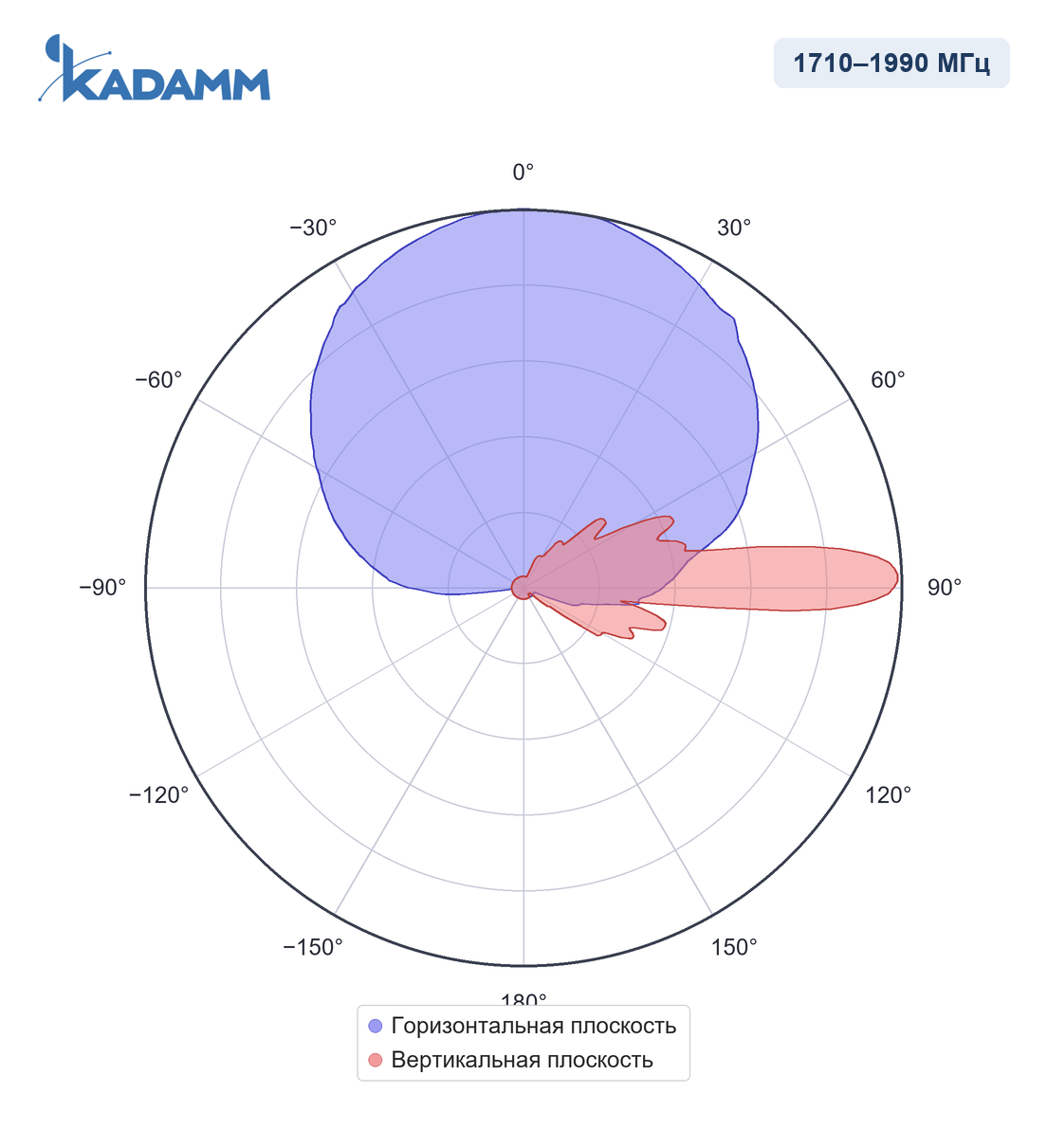

1710–1990 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»), задний лепесток ниже главного не менее чем на 25 дБ.

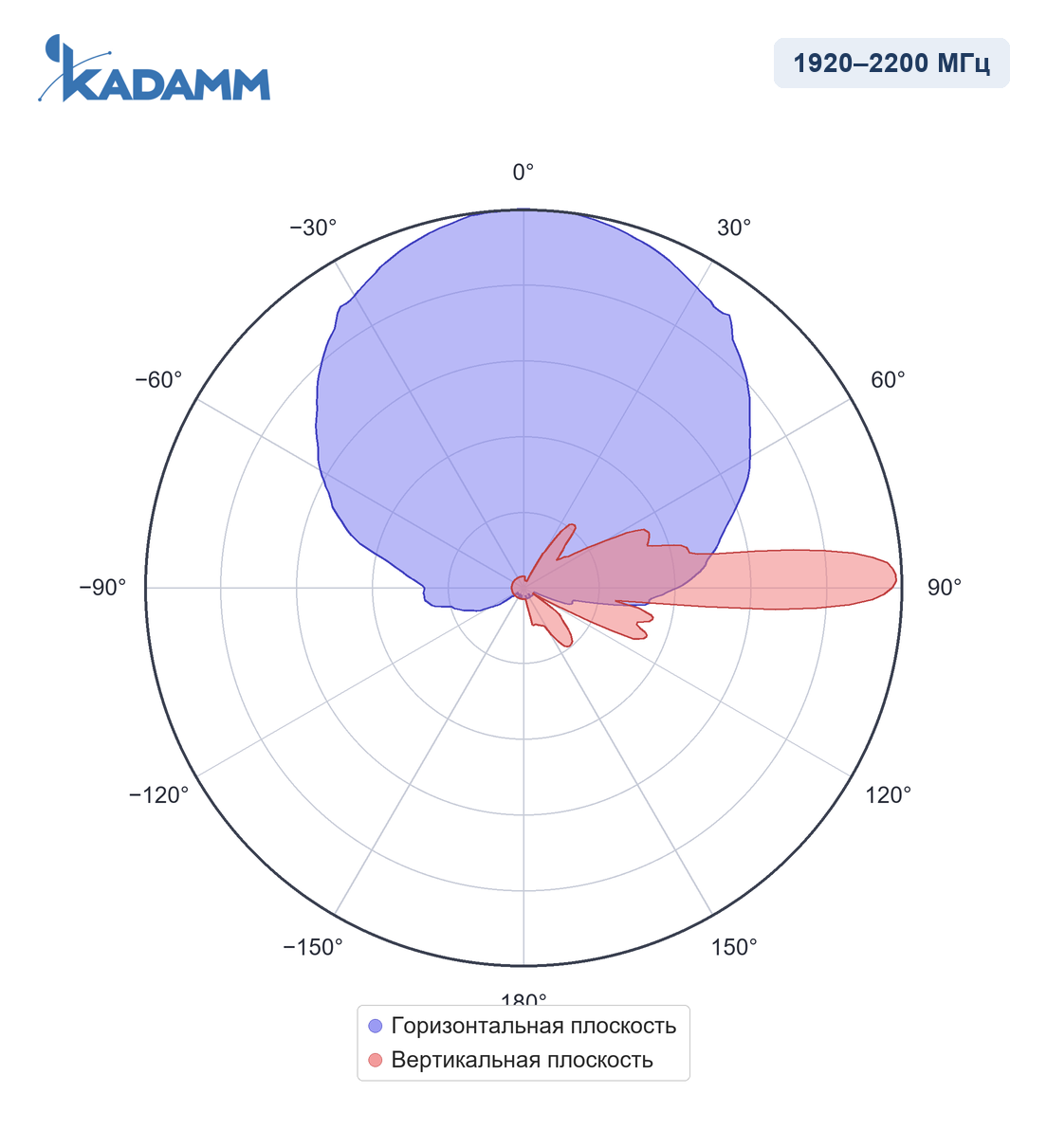

1920–2200 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»), задний лепесток ниже главного не менее чем на 25 дБ.

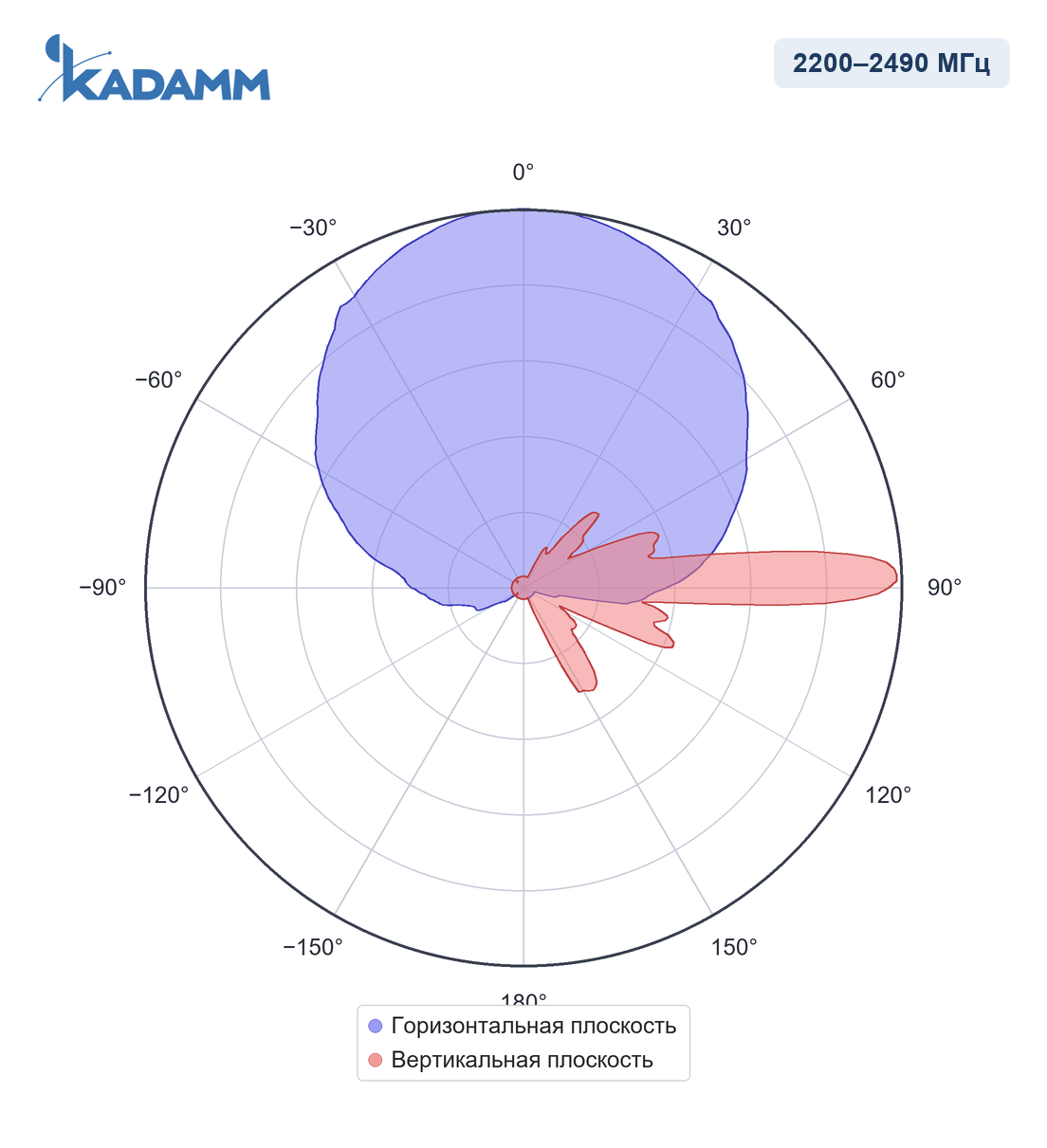

2200–2490 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»), задний лепесток ниже главного не менее чем на 25 дБ.

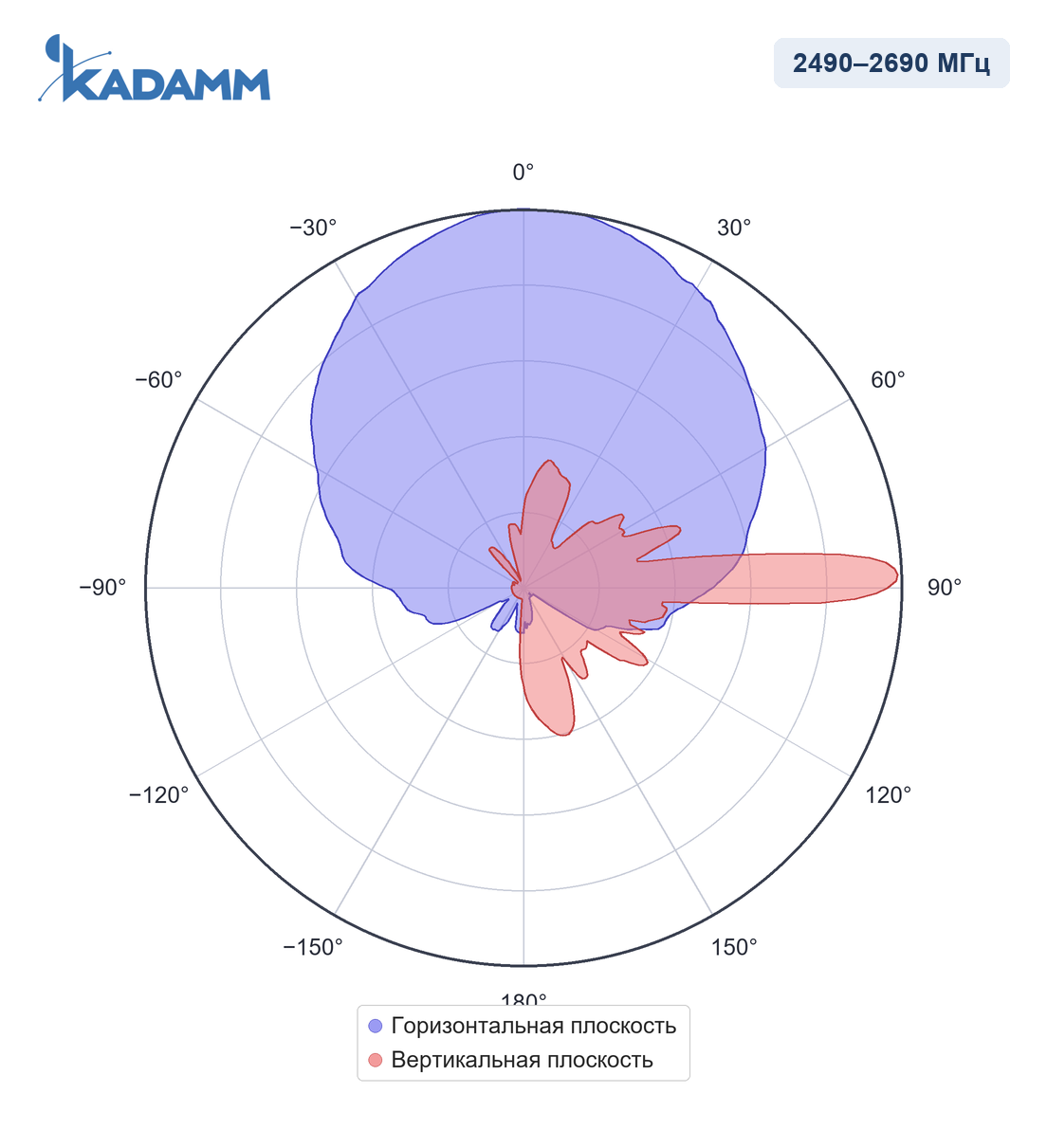

2490–2690 МГцУсиление в максимуме по исполнению (см. таблицу «Исполнения»), задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APXX-1727-1768 — 4 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APXX-1727-1768 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-1727-1768 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-1727-1768 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 16,8 = 56,8 дБм, то есть около 479 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 56,8 − 99,3 = −42,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APXX-1727-1768 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APXX-1727-1768:

Перед заказом KADAMM APXX-1727-1768 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 300 Вт
• Разъёмы — 4×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APXX-1727-1768 — на трубу Ø50–Ø115 мм.
• Панель APXX-1727-1768 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXX-1727-1768: электрический 0–12°; механический 0–15° — кронштейном.
• Разъёмы — 4 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• Разъёмы APXX-1727-1768 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APXX-1727-1768 включают в контур заземления и молниезащиты опоры по проекту.

Упаковка по исполнению (см. таблицу «Исполнения»).
