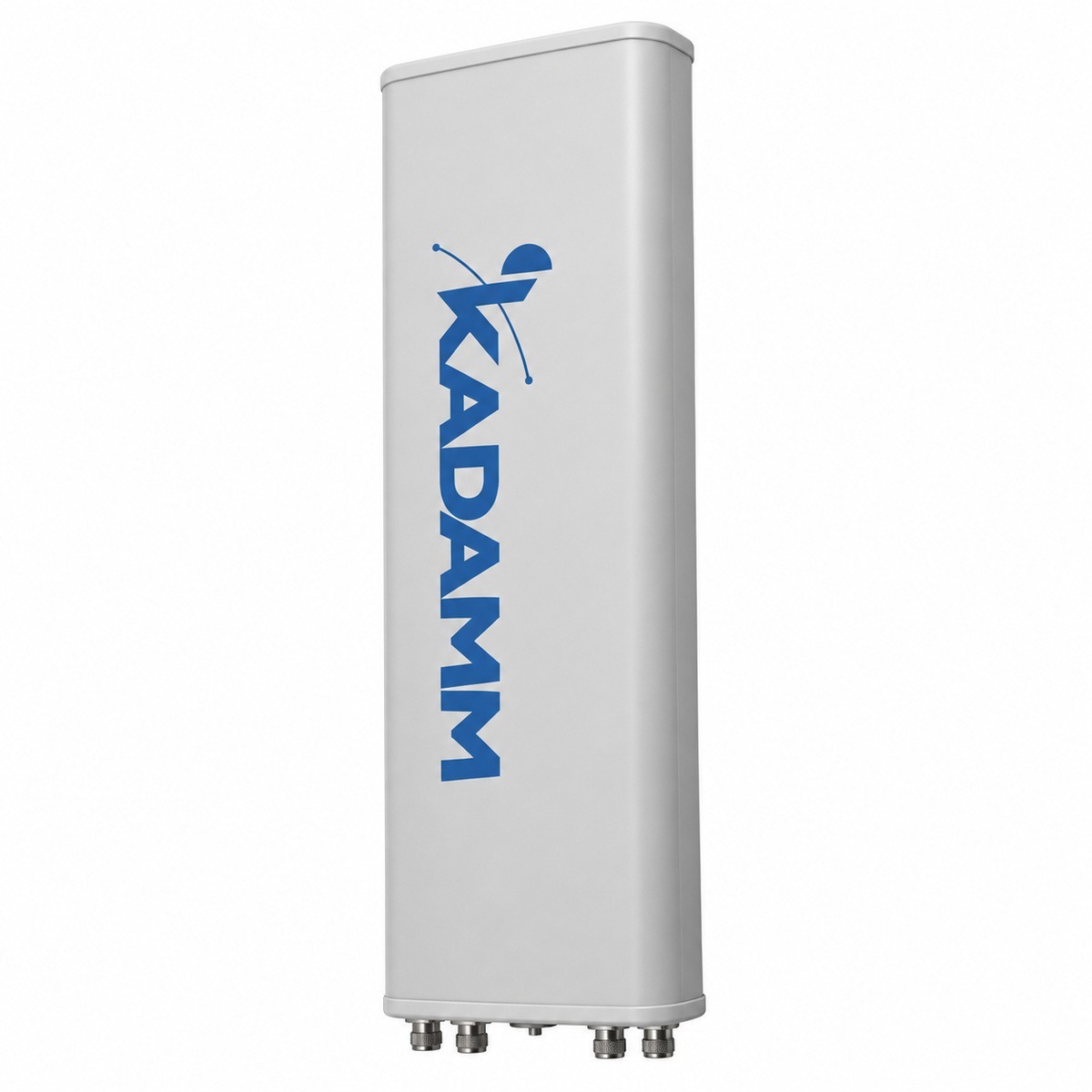

KADAMM APXX-1727-2140IR — секторная антенна базовой станции 1695–2690 МГц, 21 дБи, 4 порта

KADAMM APXX-1727-2140IR — секторная панельная антенна для базовой станции диапазона 2×1695–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 32°, вдвое уже обычных 65°. Узкий луч используют на шестисекторных сайтах, где нужна большая ёмкость (плотная застройка, стадионы, вокзалы), и там, где зона вытянута: вдоль трассы, железной дороги, набережной. Энергия собирается в узкий сектор, поэтому и усиление у таких панелей выше.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — 7,8°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 21 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Механика: размеры 1400 × 450 × 145 мм; масса 19,5 кг; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 770 / 230 / 810 Н при 150 км/ч (фронт / бок / тыл); рабочая температура −40…+65 °C. Разъёмы — 4 × 4.3-10 DIрозетка N (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

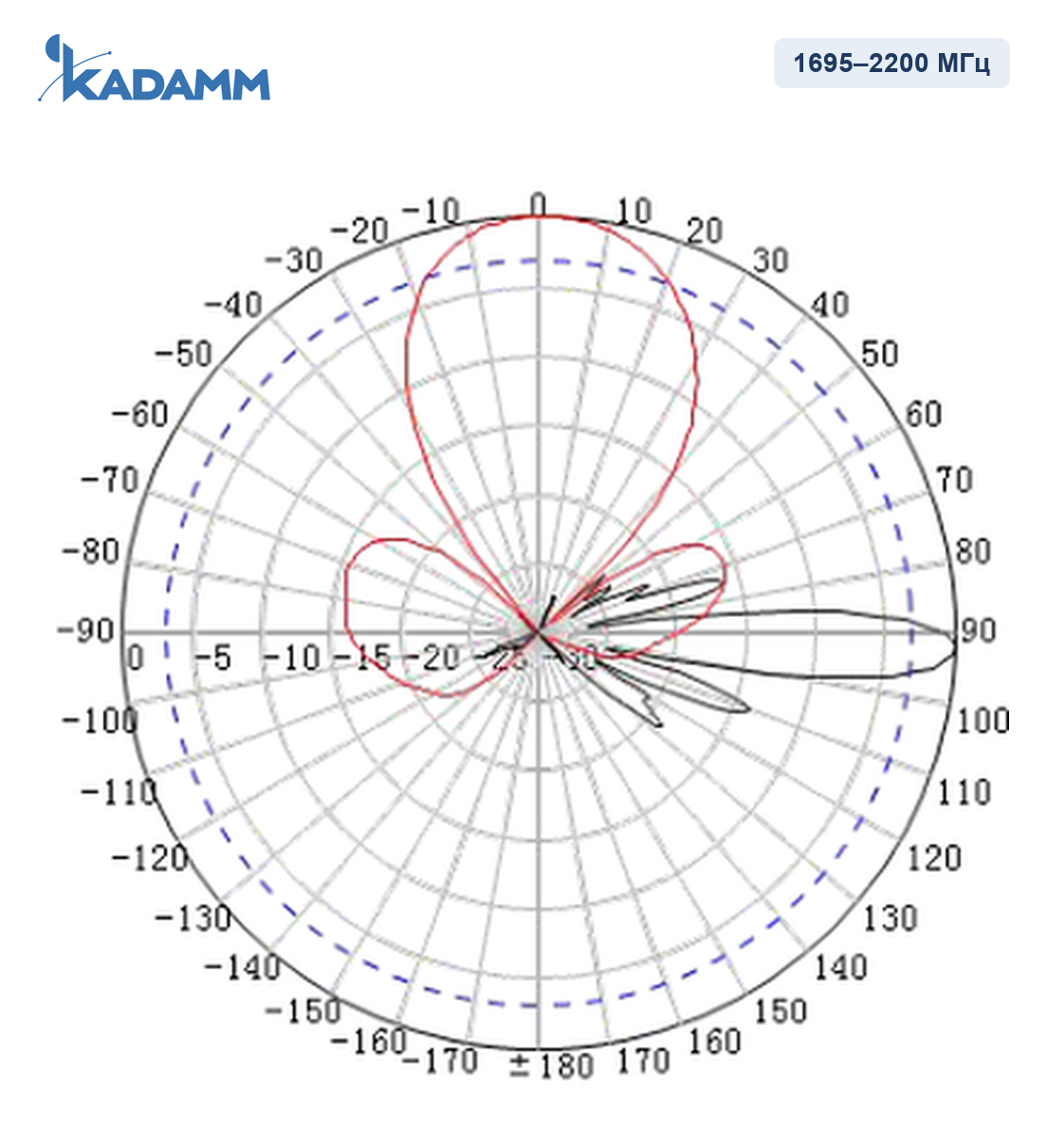

1695–2200 МГцГлавный лепесток по горизонтали 32–40°, по вертикали 6,5–7,8°, усиление в максимуме 19,6–20,7 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

2200–2690 МГцГлавный лепесток по горизонтали 27–30°, по вертикали 5,5–5,8°, усиление в максимуме 20,5–21 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 32°; по вертикали — 5,5–7,8°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APXX-1727-2140IR — 4 × 4.3-10 DIрозетка N (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APXX-1727-2140IR покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-1727-2140IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-1727-2140IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 21 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 21 = 61 дБм, то есть около 1259 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2192 МГц (середина полосы 1695–2690 МГц): L = 32,45 + 20·lg 2192 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 61 − 99,3 = −38,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,5°) — около 175 м от опоры, верхняя — около 404 м.

APXX-1727-2140IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 32° панель уместна там, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, участки трасс и железных дорог.

Сети и службы в полосах APXX-1727-2140IR:

Перед заказом KADAMM APXX-1727-2140IR сверьте с проектом:

• Частоты оборудования — внутри 1695–2690 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 4×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+65 °C

• Крепление APXX-1727-2140IR — на трубу Ø50–Ø115 мм.
• Панель APXX-1727-2140IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXX-1727-2140IR: электрический 2–12°; механический 0–15° — кронштейном.

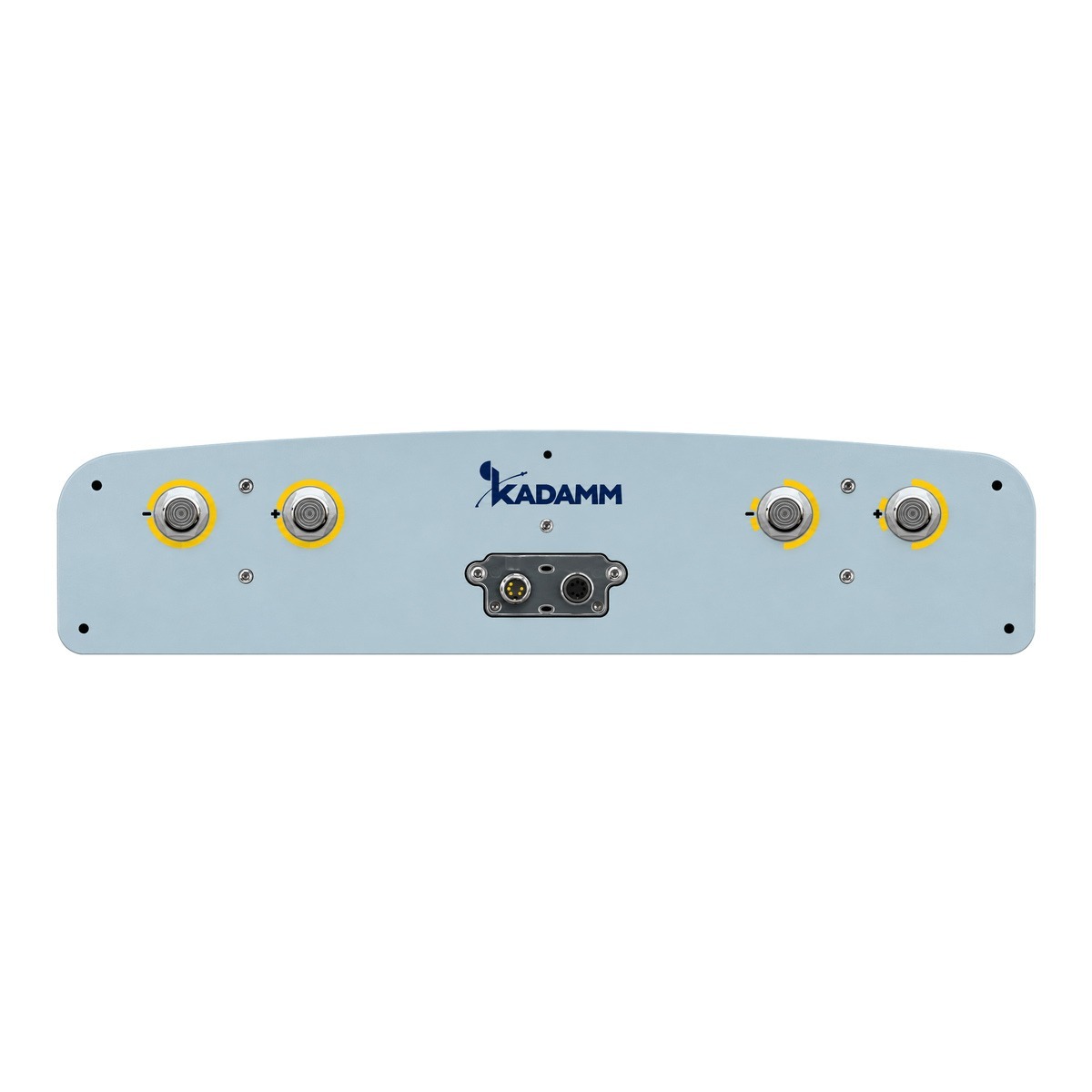

• Разъёмы — 4 × 4.3-10 DIрозетка N (IEC 61169-54).
• Уличные соединения APXX-1727-2140IR после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APXX-1727-2140IR включают в контур заземления и молниезащиты опоры по проекту.
