KADAMM APXX-1727-1867IR — секторная антенна базовой станции 1710–2690 МГц, 18 дБи, 4 порта

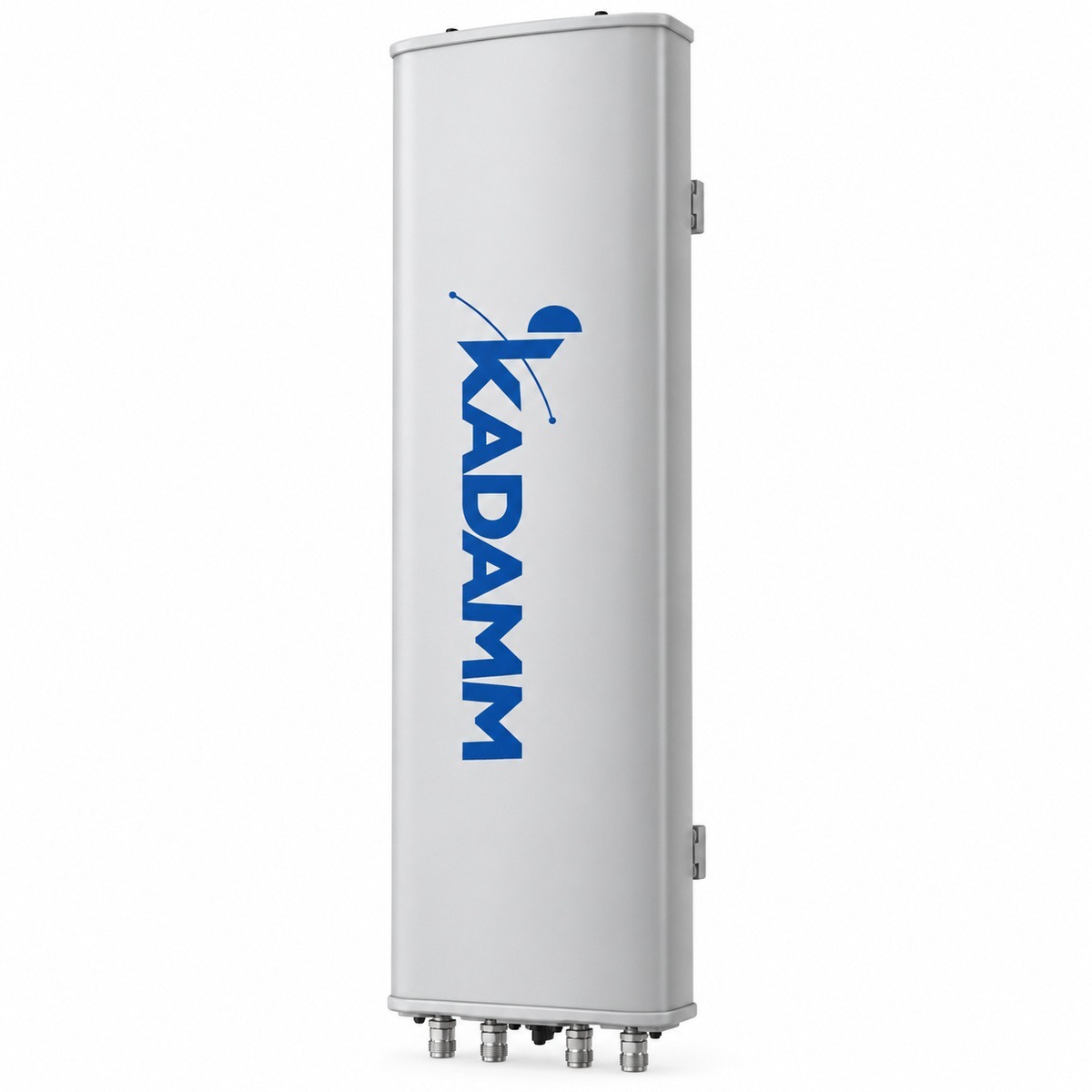

KADAMM APXX-1727-1867IR — секторная панельная антенна для базовой станции диапазона 2×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥8) дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — 7,8°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 18 дБи; отношение вперёд/назад — ≥27–30 дБ (тыловой сектор защищён от помех).

Механика: размеры 1365 × 320 × 140 мм; масса 14 кг; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 336 / 178 / 382 Н при 150 км/ч (фронт / бок / тыл). Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

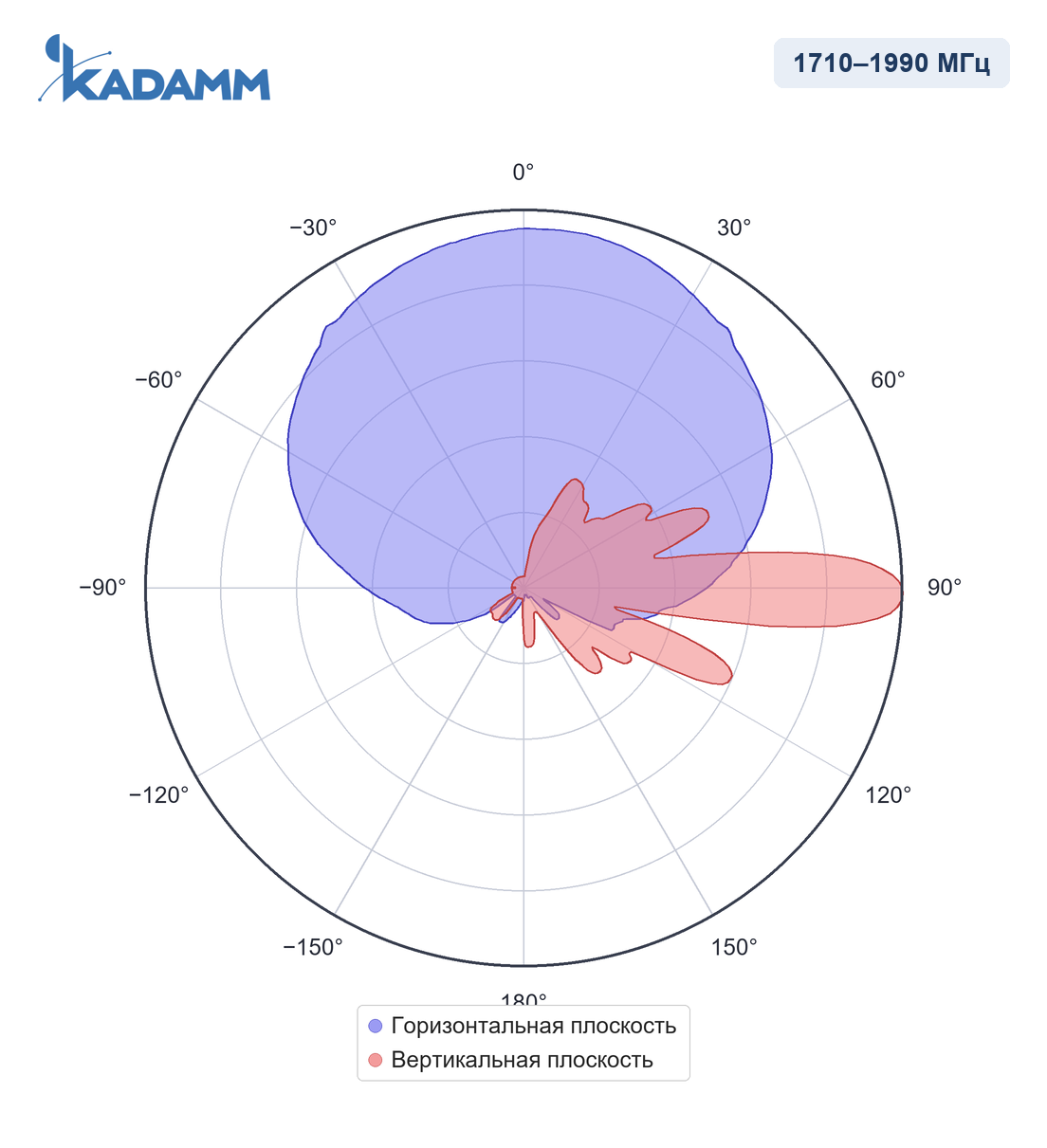

1710–1990 МГцГлавный лепесток по горизонтали 65–67°, по вертикали 7,2–7,8°, усиление в максимуме 17–17,3 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

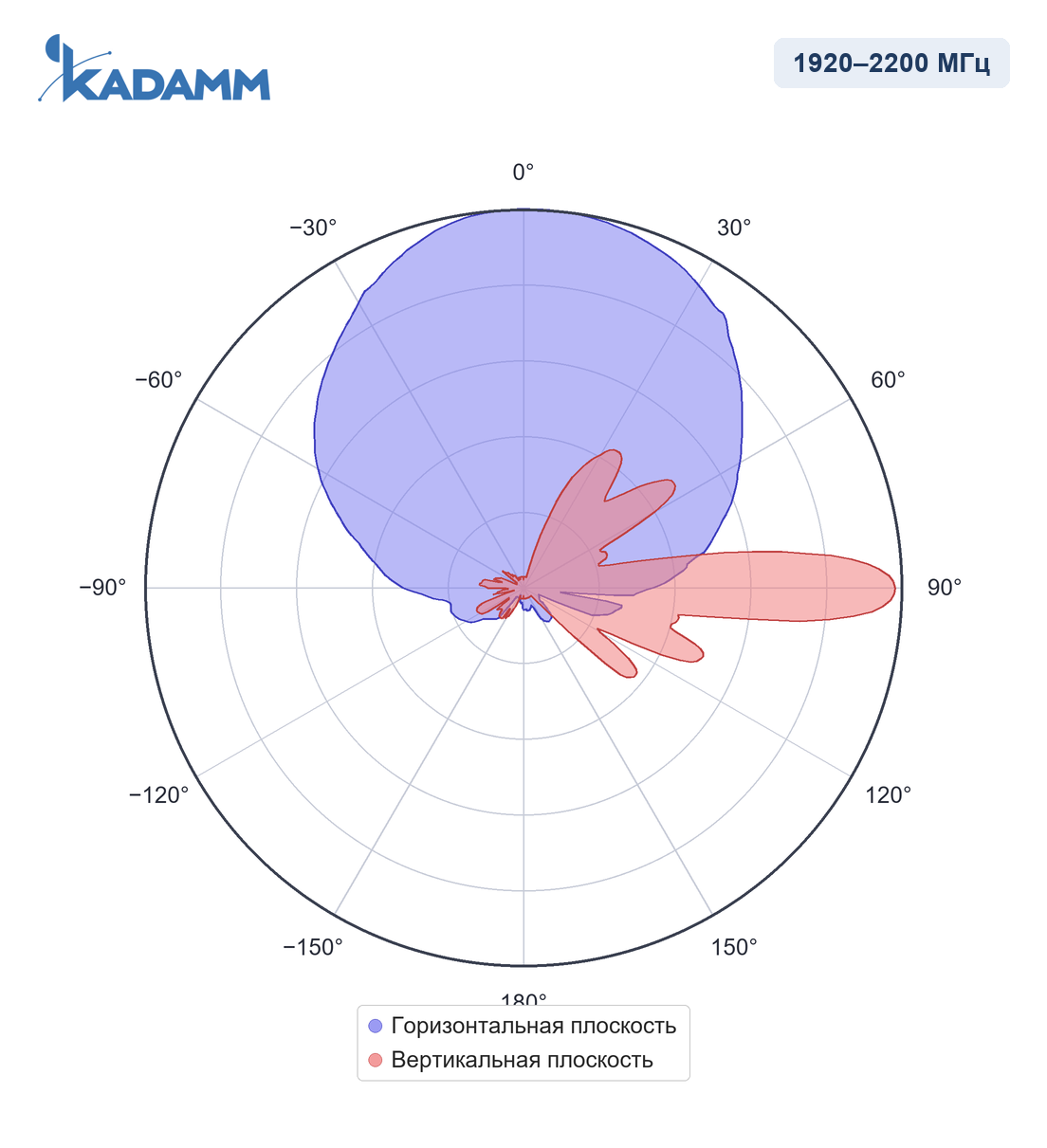

1920–2200 МГцГлавный лепесток по горизонтали 62–65°, по вертикали 6,5–7,2°, усиление в максимуме 17,3–17,5 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

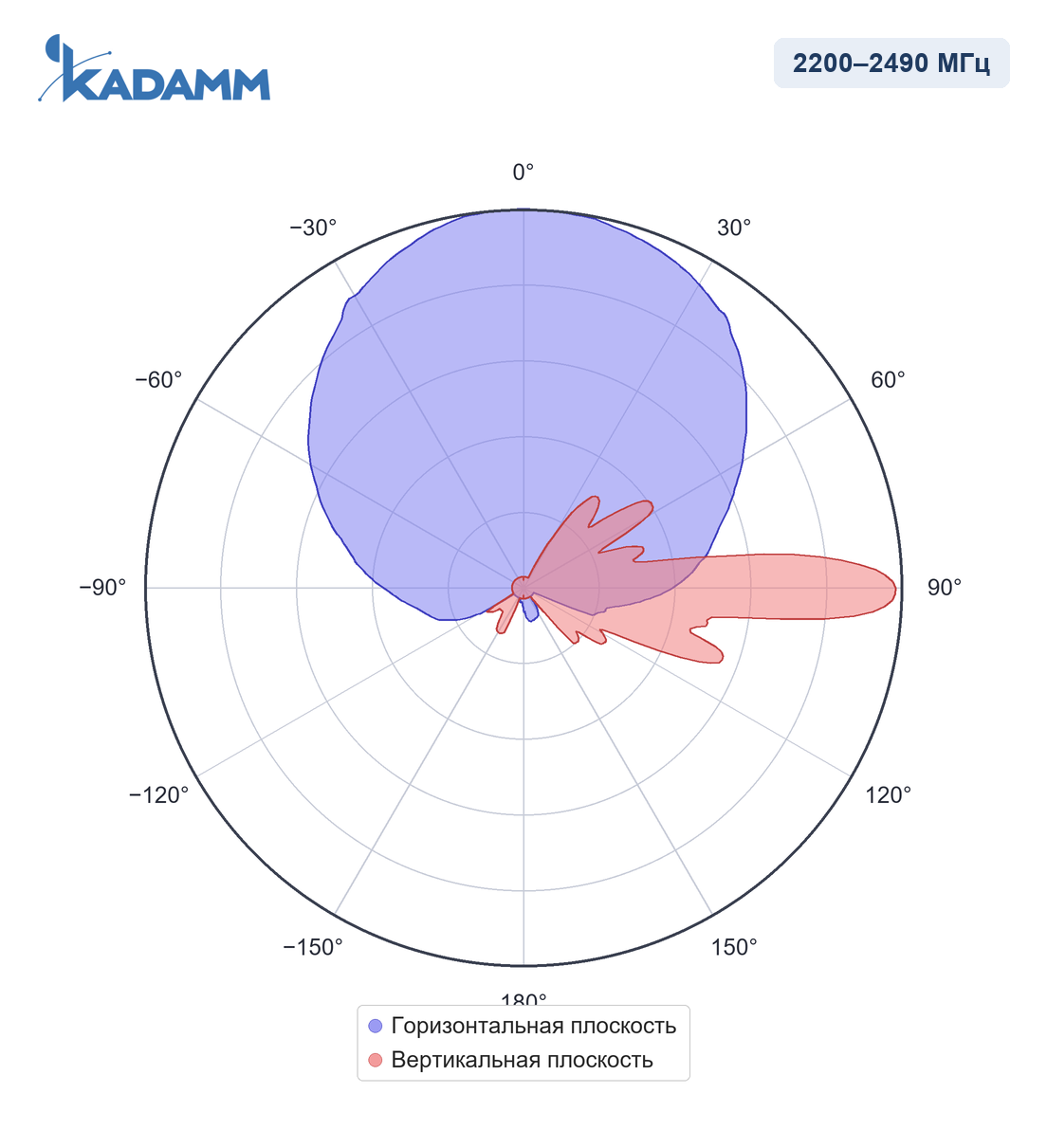

2200–2490 МГцГлавный лепесток по горизонтали 60 ± 6°, по вертикали 5,8°, усиление в максимуме 17,8 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 30 дБ.

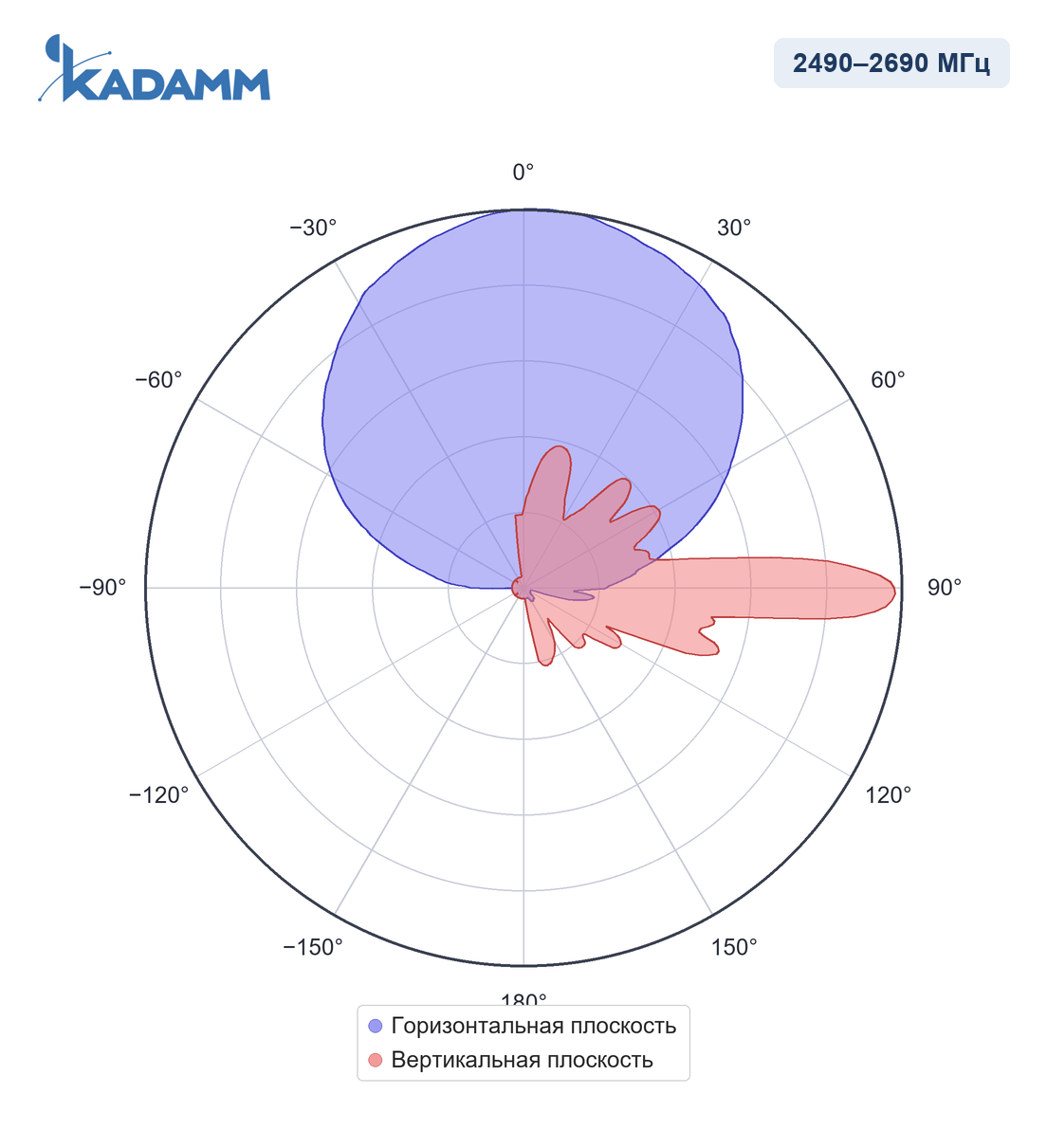

2490–2690 МГцГлавный лепесток по горизонтали 57 ± 6°, по вертикали 5,5°, усиление в максимуме 18 ± 0,6 дБи, задний лепесток ниже главного не менее чем на 30 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 5,5–7,8°. Задний лепесток ослаблен не менее чем на 27 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 2–12° у APXX-1727-1867IR по кабелю от оборудования площадки.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APXX-1727-1867IR — 4 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APXX-1727-1867IR покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-1727-1867IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-1727-1867IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 99,3 = −41,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,5°) — около 175 м от опоры, верхняя — около 404 м.

APXX-1727-1867IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APXX-1727-1867IR:

Перед заказом KADAMM APXX-1727-1867IR сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 4×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм

• Крепление APXX-1727-1867IR — на трубу Ø50–Ø115 мм.
• Панель APXX-1727-1867IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APXX-1727-1867IR: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны APXX-1727-1867IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54).
• Уличные соединения APXX-1727-1867IR после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APXX-1727-1867IR включают в контур заземления и молниезащиты опоры по проекту.
