Секторная панельная антенна для базовой станции 806–960 / 1710–2700 МГц: луч 65° / 60°, усиление 14 дБи, 4 порта, наклон 0°.
Что представляет собой панель

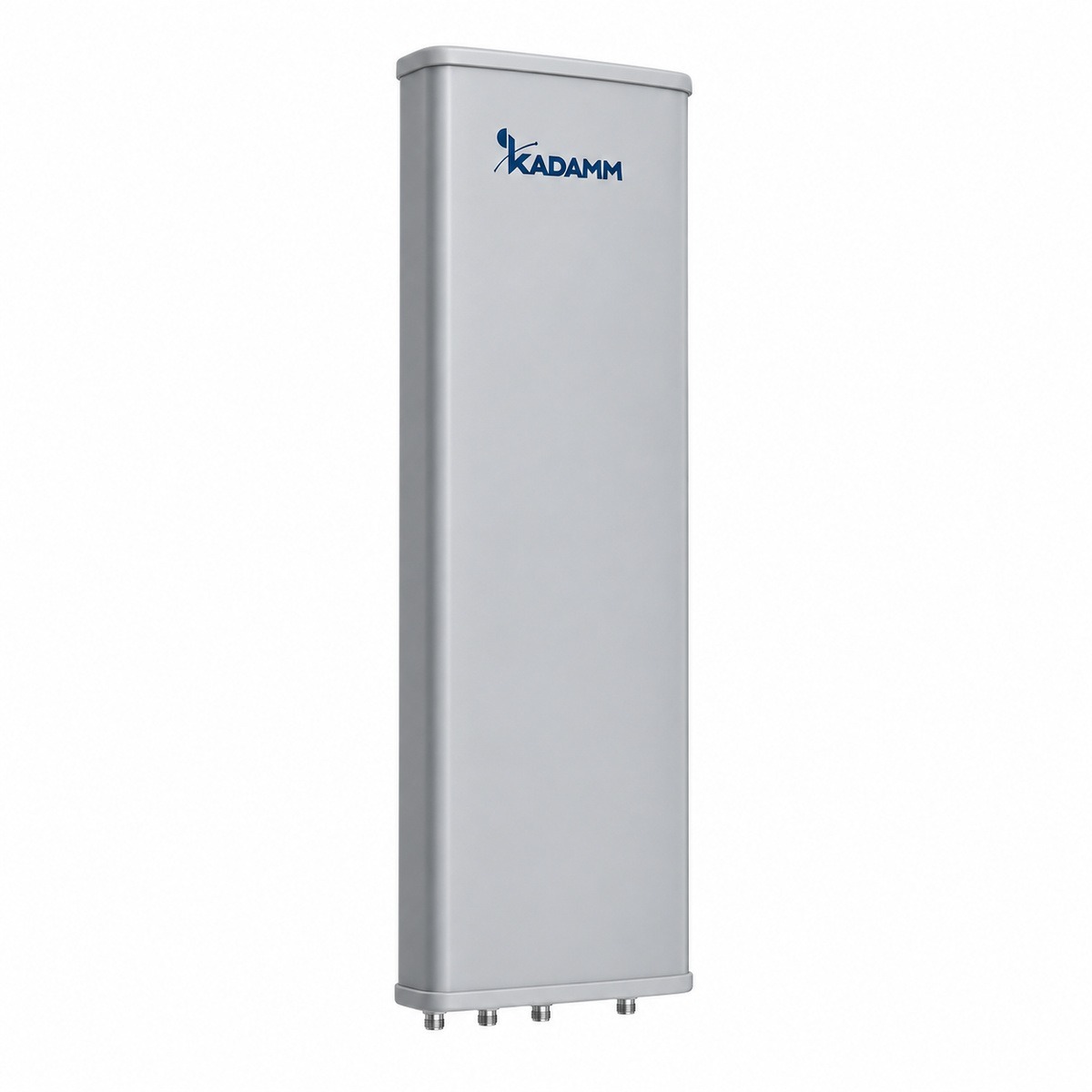

KADAMM APXX-0827-1465 — секторная панельная антенна для базовой станции диапазона 806–960 / 1710–2700 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.
Ширина луча в горизонтальной плоскости — 65° / 60°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.
Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.
По вертикали луч узкий — 13 ± 2°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Дополнительно кронштейн даёт механический наклон 0–10° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.
Качество диаграммы видно по цифрам: усиление — до 14 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).
Механика: размеры 1350 × 425 × 135 мм; масса 10,5 кг плюс 5,9 кг монтажный комплект; крепление на трубу Ø80–Ø114 мм; предельная скорость ветра 55 м/с; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка N (IEC 61169-16). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.
Чем отличается от похожих моделей KADAMM
- Полосы 806–960 и 1710–2700 МГц, у APXX-1727-1468 — 1695–2690 МГц
- Усиление 14 дБи, у APXX-1727-1468 — 13,5 дБи (больше на 0,5 дБ)
- Луч по горизонтали 60–65°, у APXX-1727-1468 — 68°
- Разъём N, у APXX-1727-1468 — 4.3-10
- Габариты 1350 × 425 × 135 мм, у APXX-1727-1468 — 395 × 320 × 80 мм
- Тяжелее на 6 кг (10,5 кг и 4,5 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 806–960 и 1710–2700 МГц, у APXX-1727-1270 — 1710–2690 МГц
- Усиление 14 дБи, у APXX-1727-1270 — 12 дБи (больше на 2 дБ)
- Луч по горизонтали 60–65°, у APXX-1727-1270 — 68°
- Разъём N, у APXX-1727-1270 — 7-16 DIN
- Габариты 1350 × 425 × 135 мм, у APXX-1727-1270 — 380 × 325 × 85 мм
- Тяжелее на 6,2 кг (10,5 кг и 4,3 кг)
Запас по дальности больше у KADAMM APXX-0827-1465; KADAMM APXX-1727-1270 легче и проще в монтаже.
- Полосы 806–960 и 1710–2700 МГц, у APXX-0727-1865IR — 698–960 и 1710–2690 МГц
- Усиление 14 дБи, у APXX-0727-1865IR — 17,5 дБи (меньше на 3,5 дБ)
- Луч по горизонтали 60–65°, у APXX-0727-1865IR — 65°
- Разъём N, у APXX-0727-1865IR — 4.3-10
- Электрический наклон 0°, у APXX-0727-1865IR — 2–12°
- Габариты 1350 × 425 × 135 мм, у APXX-0727-1865IR — 1980 × 320 × 140 мм
KADAMM APXX-0727-1865IR берут, когда нужен запас по дальности; KADAMM APXX-0827-1465 легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Отдельные входы APXX-0827-1465 для двух поляризаций ±45°.
Значение APXX-0827-1465 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 60–65°; по ней видно, какой сектор закрывает APXX-0827-1465.
Согласование APXX-0827-1465 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APXX-0827-1465.
Электрический наклон APXX-0827-1465 задаётся в пределах 0°.
Крепление: на трубу Ø80–Ø114 мм; механический наклон 0–10°.
Как читать характеристики
Электрические характеристики
| Параметр | 806–960 МГц | 1710–2700 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 14 ± 0,5 | 14 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | 60 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13 ± 2° | 12 ± 2° |
| Электрический наклон | 0° | |
| КСВН | ≤1,5 | |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризация | ±45° | |
| Развязка между входами, дБ | уточняйте у менеджера | |
| Интермодуляция IM3 | не нормируется — уточняйте у менеджера | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 100 Вт | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1350 × 425 × 135 мм |
| Размеры упаковки | 1625 × 490 × 240 мм |
| Масса антенны | 10,5 кг |
| Масса монтажного комплекта | 5,9 кг |
| Механический наклон | 0–10° |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | пластик или стеклопластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø80–Ø114 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у APXX-0827-1465 — 4 × розетка N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APXX-0827-1465 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-0827-1465 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 14 = 54 дБм, то есть около 251 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 883 МГц (середина полосы 806–960 МГц): L = 32,45 + 20·lg 883 + 20·lg 1 = 91,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 54 − 91,4 = −37,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
APXX-0827-1465 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.
С лучом 65° / 60° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.
Сети и службы в полосах APXX-0827-1465:
Перед заказом KADAMM APXX-0827-1465 сверьте с проектом:
- Частоты оборудования — внутри 806–960 и 1710–2700 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 4×N
- Опора и крепление — на трубу Ø80–Ø114 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление APXX-0827-1465 — на трубу Ø80–Ø114 мм; монтажный комплект весит 5,9 кг.
- Панель APXX-0827-1465 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон APXX-0827-1465: электрический 0°; механический 0–10° — кронштейном.
- Разъёмы — 4 × розетка N (IEC 61169-16).
- Уличные соединения APXX-0827-1465 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление APXX-0827-1465 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APXX-0827-1465
- Монтажный комплект на трубу Ø80–Ø114 мм
Масса монтажного комплекта — 5,9 кг; упаковка 1625 × 490 × 240 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание APXX-0827-1465 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APXX-0827-1465 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APXX-0827-1465 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

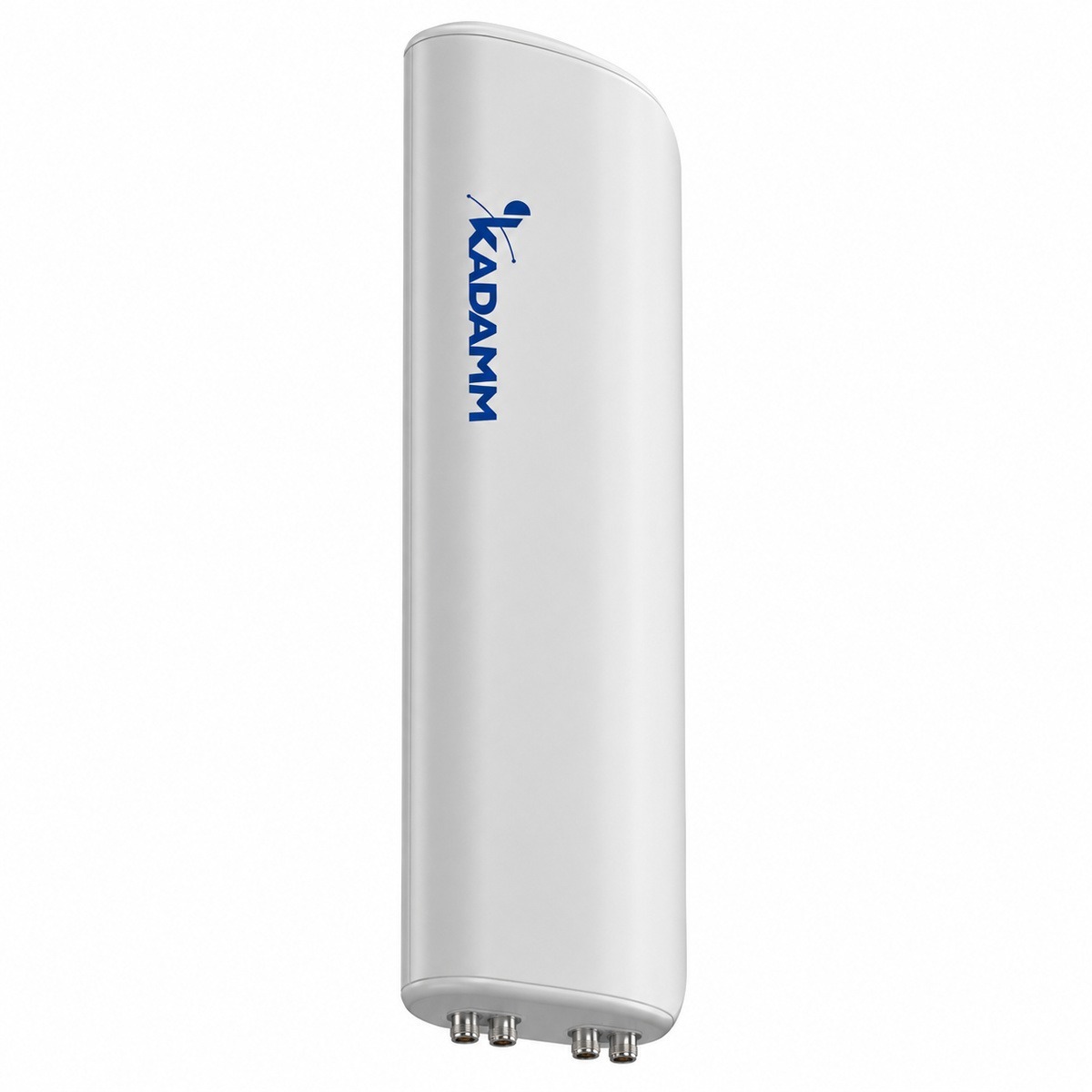

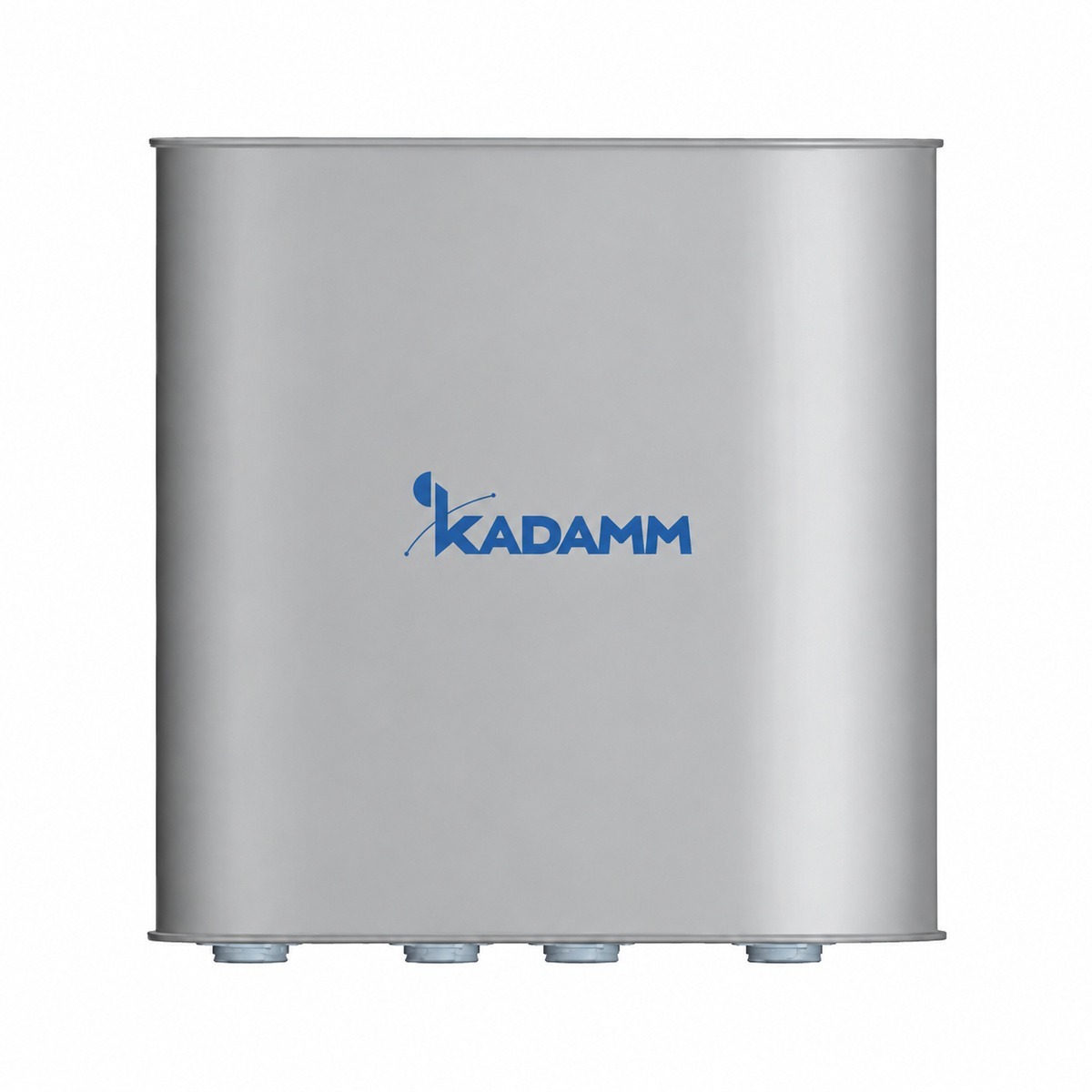

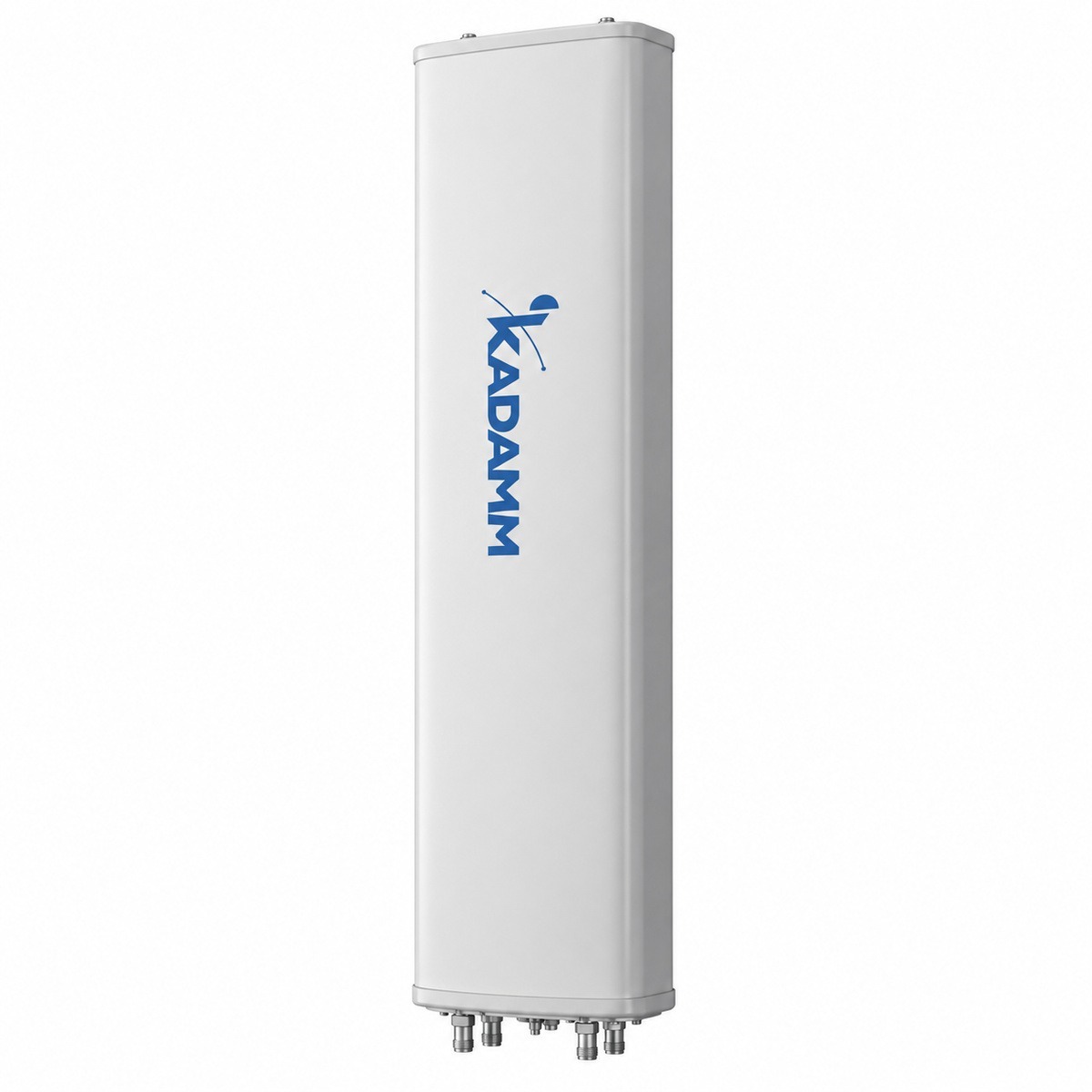

| Параметр | KADAMM APXX-0827-1465 | KADAMM APXX-1727-1468 | KADAMM APXX-1727-1270 | KADAMM APXX-0727-1865IR |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 806–960 и 1710–2700 МГц | 1695–2690 МГц | 1710–2690 МГц | 698–960 и 1710–2690 МГц |
| Усиление | 14 дБи | 13,5 дБи | 12 дБи | 17,5 дБи |
| Луч по горизонтали | 60–65° | 68° | 68° | 65° |
| Поляризация | ±45° | ±45° | ±45° | ±45° |
| Электрический наклон | 0° | 0° | 0° | 2–12° |
| Порты | 4 | 4 | 4 | 4 |
| Габариты | 1350 × 425 × 135 мм | 395 × 320 × 80 мм | 380 × 325 × 85 мм | 1980 × 320 × 140 мм |
| Масса | 10,5 кг | 4,5 кг | 4,3 кг | 17,6 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
