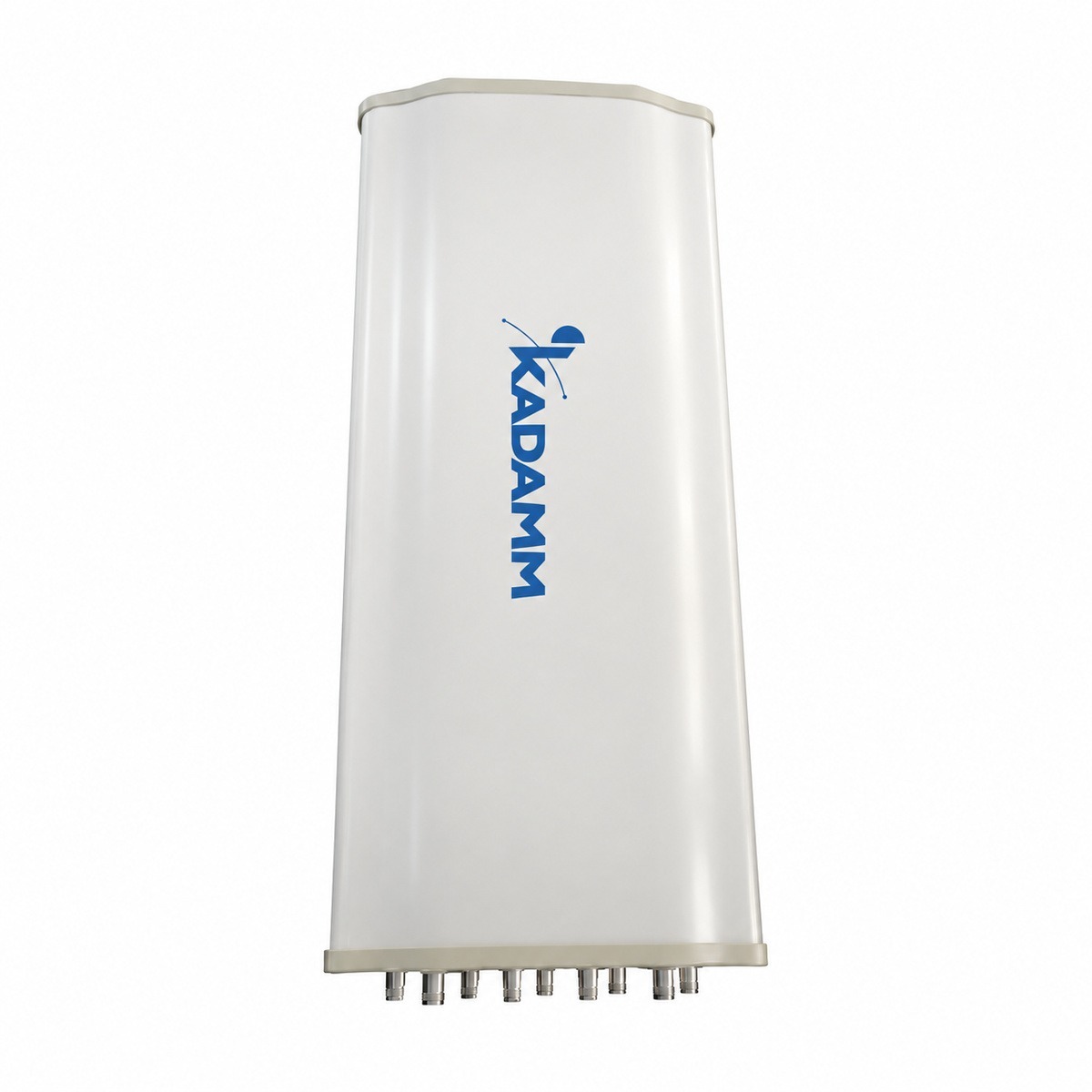

KADAMM APX8-1926-12100 — антенна с формированием диаграммы направленности (beamforming) TDD 1880–1920 / 2010–2025 / 2555–2635 МГц, 65°, 12–14,5 дБи, 8 портов + калибровочный

KADAMM APX8-1926-12100 — антенна с формированием луча (beamforming) для сетей LTE TDD и 5G NR, диапазон TDD 1880–1920 / 2010–2025 / 2555–2635 МГц. Внутри — многоколонный массив излучателей с кросс-поляризацией ±45°: 8 портов — 4 колонки по две поляризации. Луч формирует не антенна, а базовая станция: активный радиоблок задаёт амплитуды и фазы сигналов в каждом тракте, и диаграмма поворачивается в сторону абонента по азимуту.

У антенны два вида лучей. Широковещательный (65° по горизонтали) закрывает весь сектор: по нему идут каналы управления и поиск абонентов. Сервисные лучи узкие (25–29°) и следуют за абонентом: усиление сервисного луча на 0° — 18–20 дБи.

Отдельный калибровочный порт связан со всеми трактами антенны (коэффициент связи −26 дБ). По нему базовая станция измеряет и выравнивает разницу амплитуд и фаз в трактах — без калибровки лучи формируются неточно и усиление теряется.

Качество: отношение вперёд/назад — ≥23 дБ; поляризационная развязка — ≥18 дБ.

Механика: размеры 740 × 310 × 133 мм; масса 7,8 кг; рабочая температура −40…+60 °C. Разъёмы — 8+1) × розетка N (IEC 61169-16). Эти данные нужны для расчёта опоры и кронштейна.

Системы излучателей

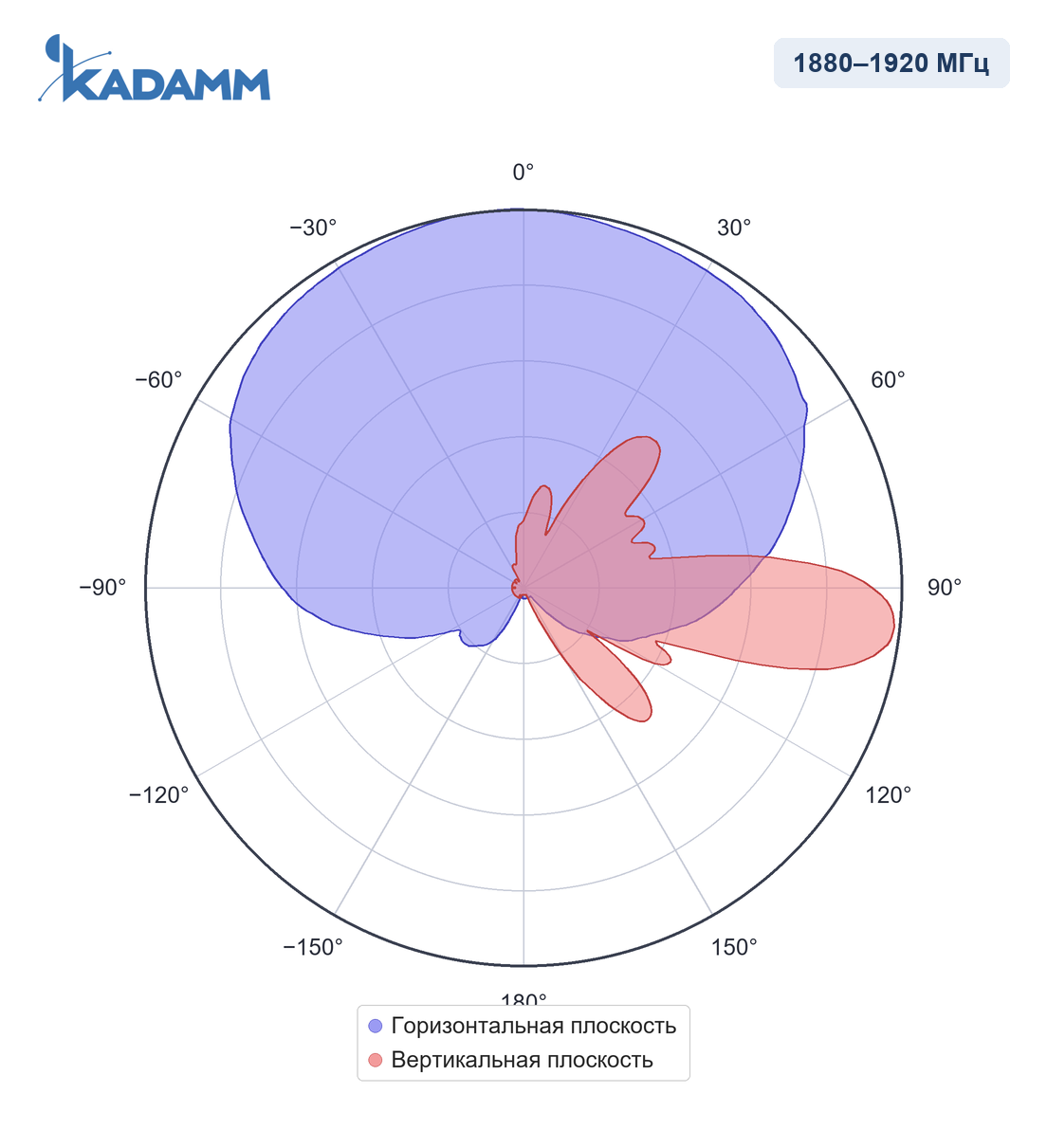

1880–1920 МГц, одноколонный режим, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65–100°, по вертикали ≥12°, усиление в максимуме ≥12 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

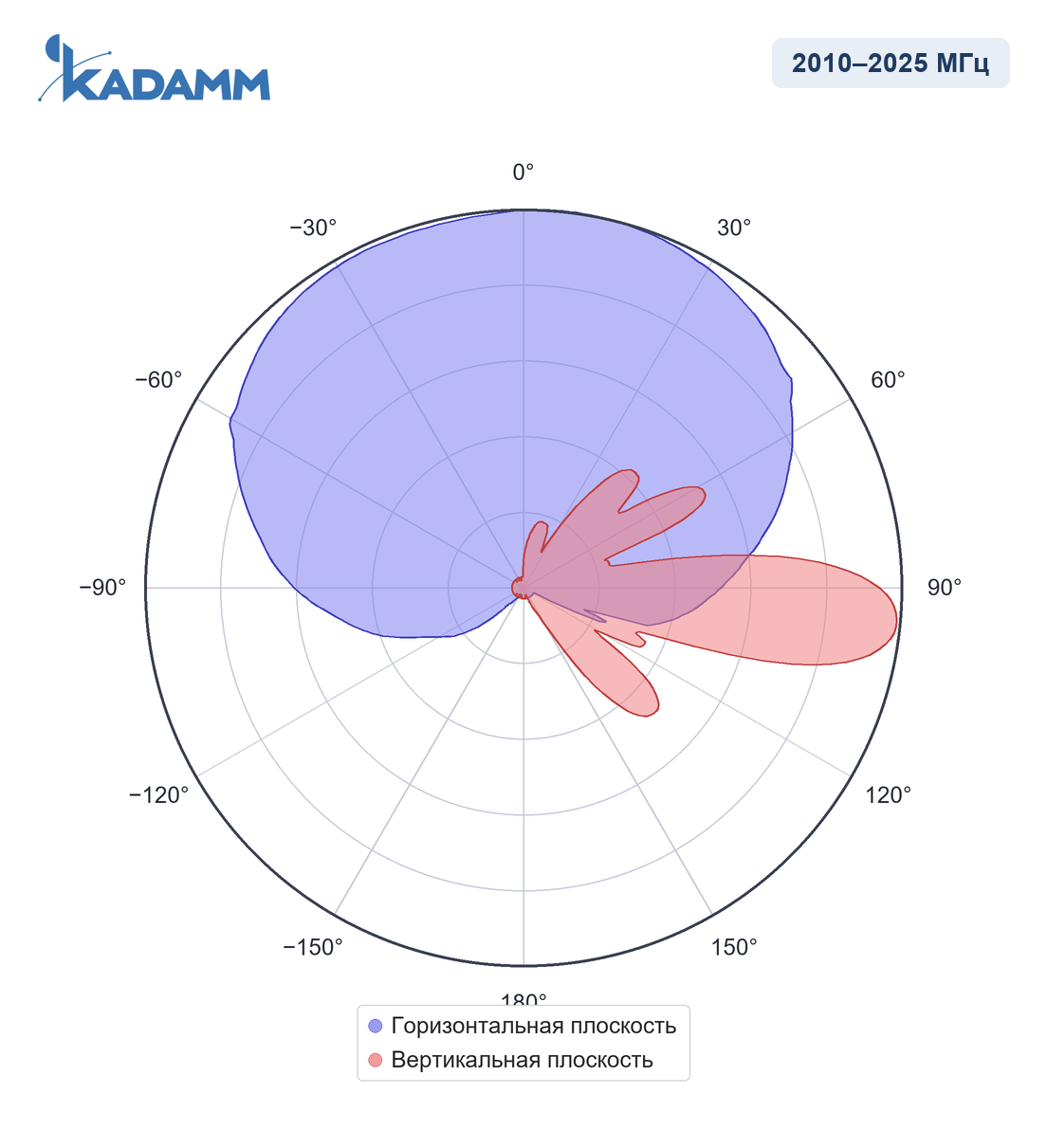

2010–2025 МГц, одноколонный режим, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65–90°, по вертикали ≥11°, усиление в максимуме ≥13 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

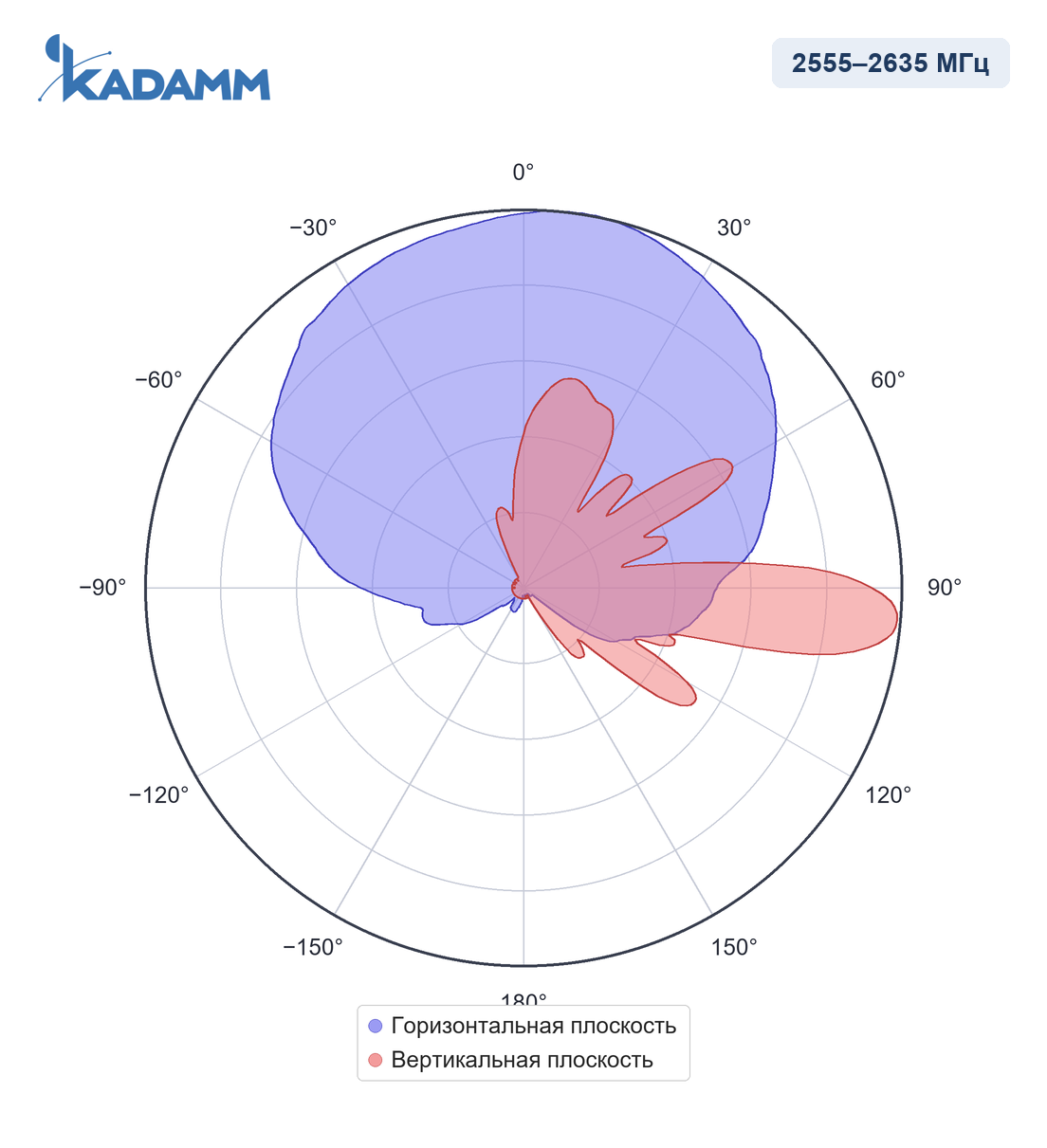

2555–2635 МГц, одноколонный режим, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65°, по вертикали ≥9°, усиление в максимуме ≥14 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

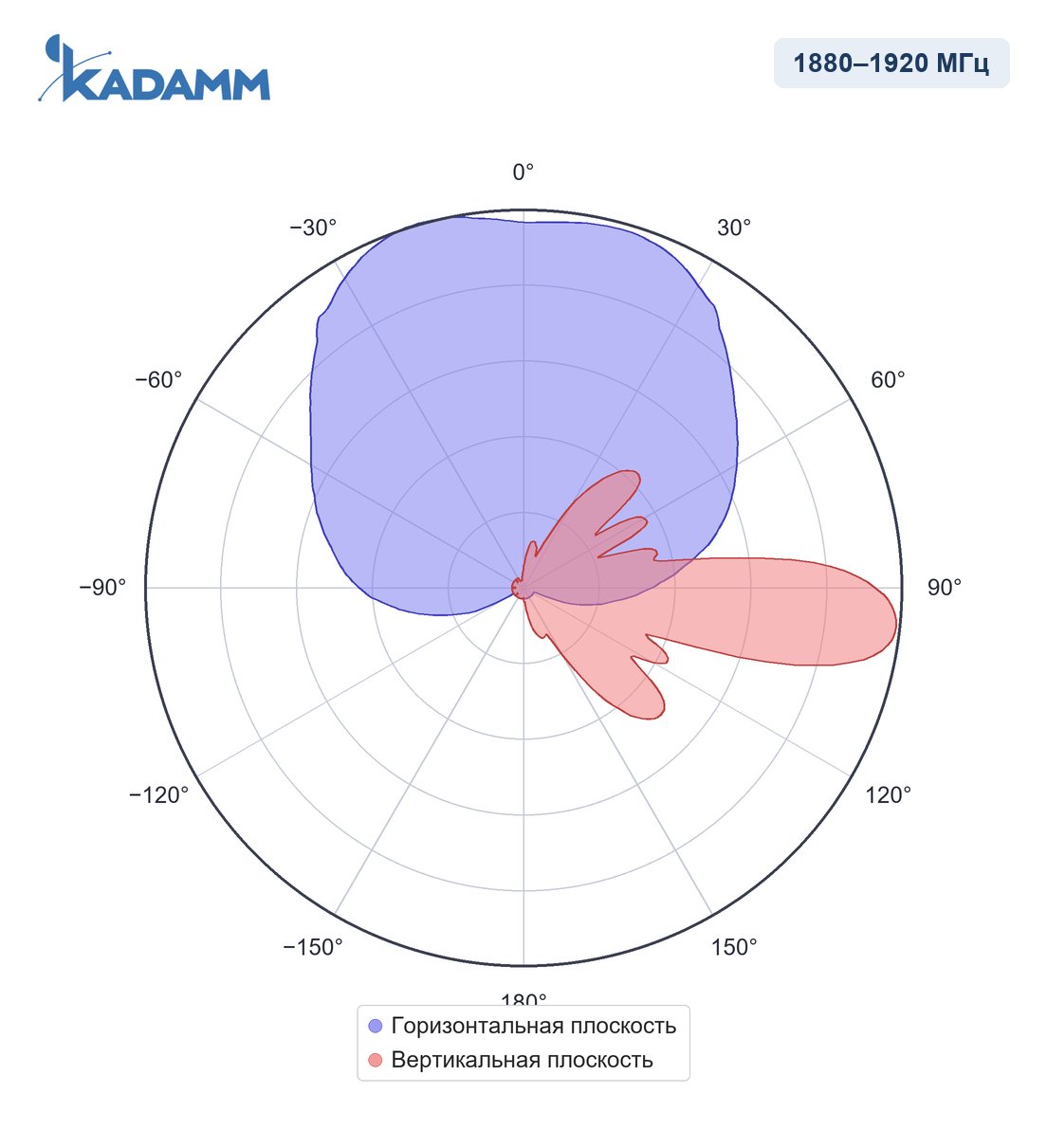

1880–1920 МГц, широковещательный луч 65°, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65–100°, по вертикали ≥12°, усиление в максимуме ≥12 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

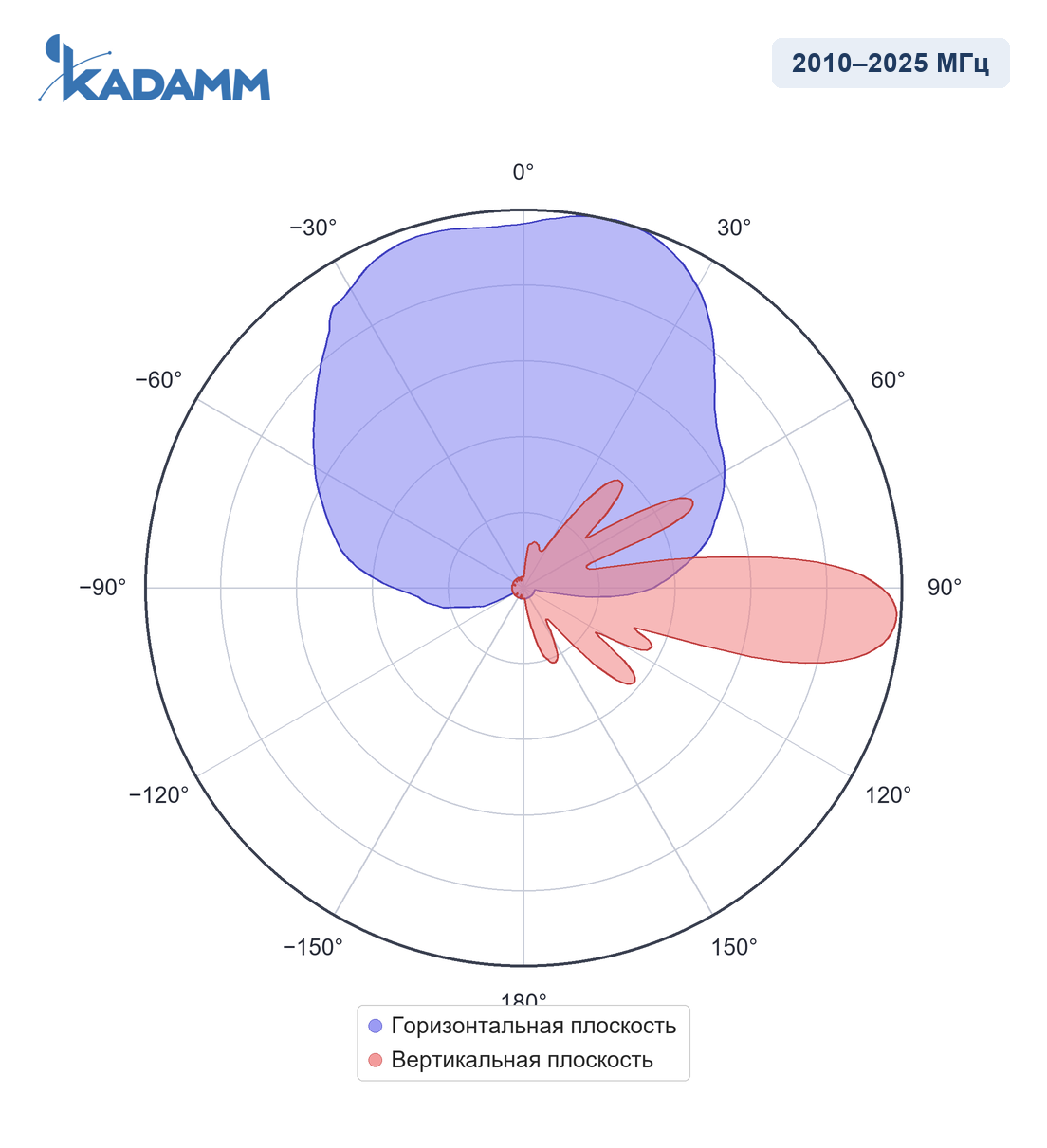

2010–2025 МГц, широковещательный луч 65°, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65–90°, по вертикали ≥11°, усиление в максимуме ≥13 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

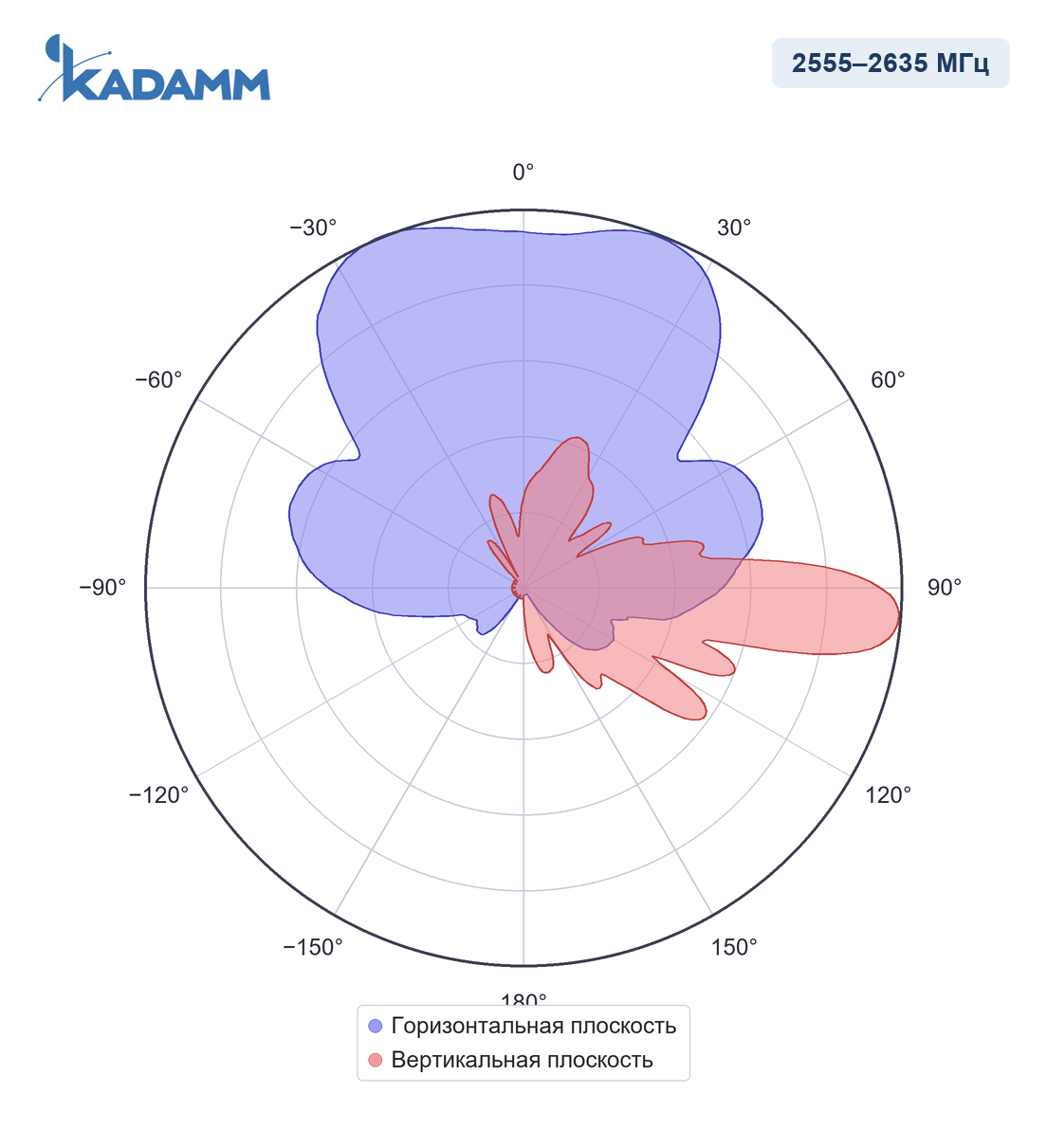

2555–2635 МГц, широковещательный луч 65°, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65°, по вертикали ≥9°, усиление в максимуме ≥14 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

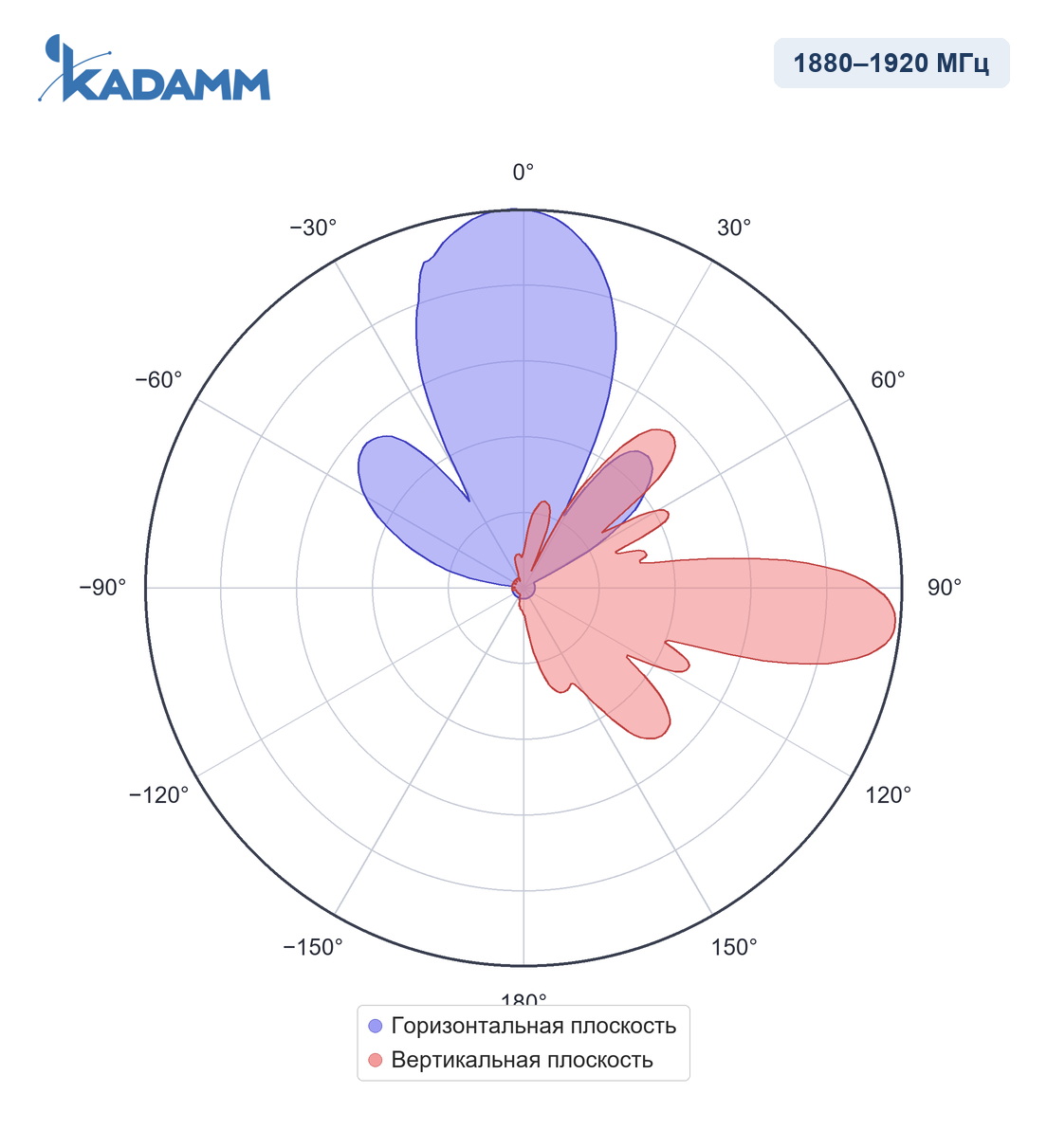

1880–1920 МГц, трафиковый луч 0°, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65–100°, по вертикали ≥12°, усиление в максимуме ≥12 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

2010–2025 МГц, трафиковый луч 0°, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65–90°, по вертикали ≥11°, усиление в максимуме ≥13 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

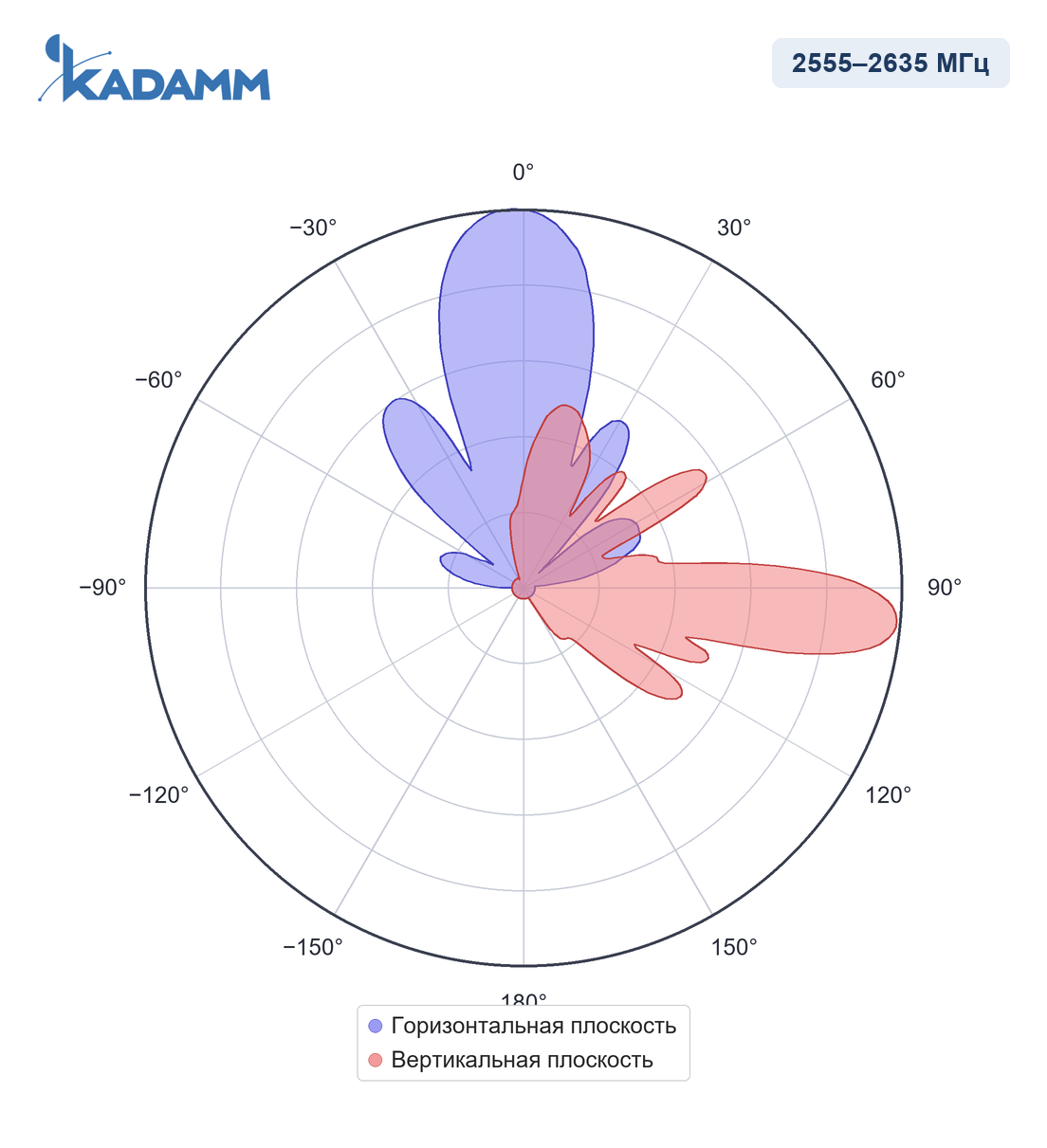

2555–2635 МГц, трафиковый луч 0°, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65°, по вертикали ≥9°, усиление в максимуме ≥14 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

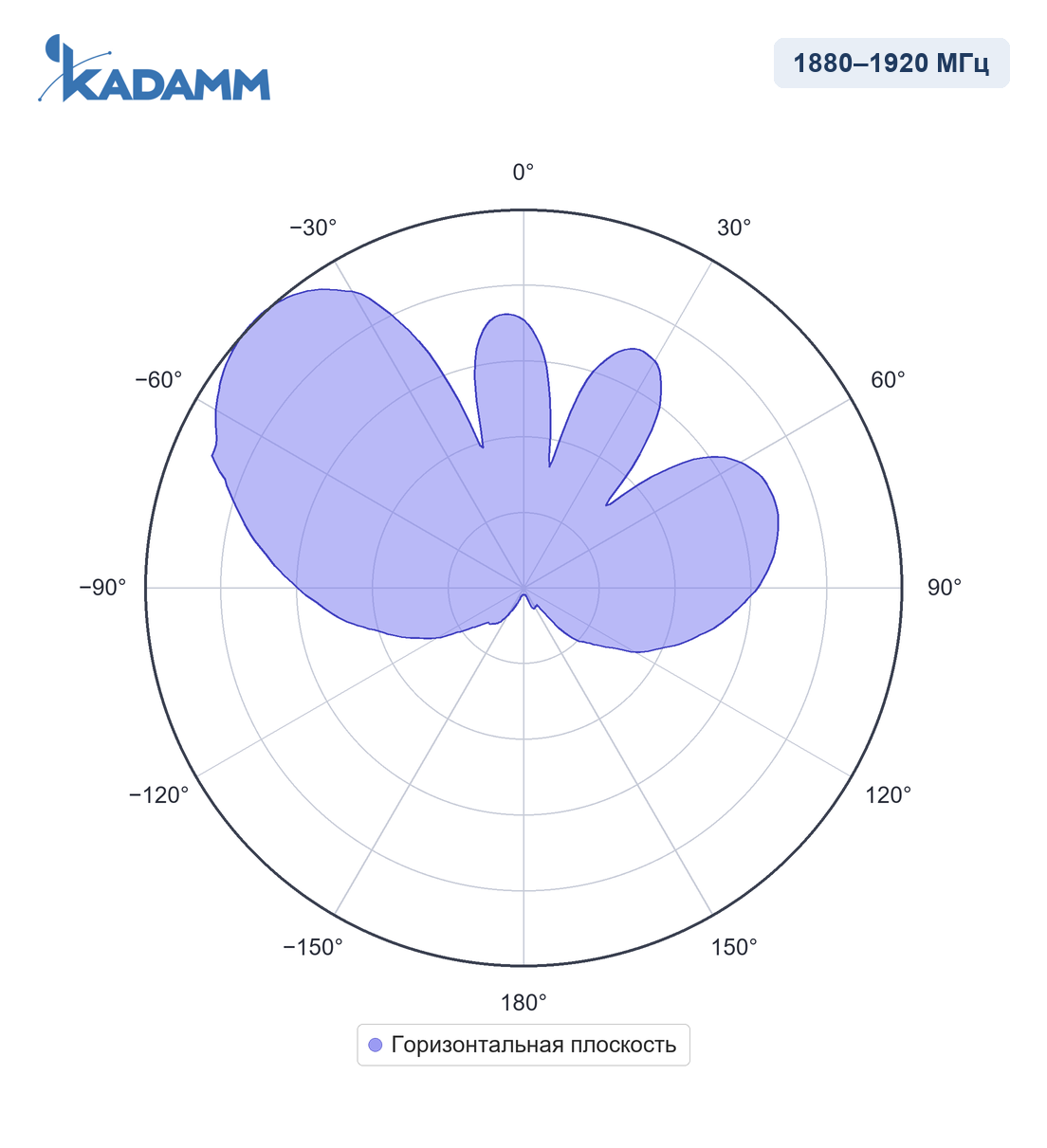

1880–1920 МГц, трафиковый луч 60°, горизонтальная плоскостьГлавный лепесток по горизонтали 65–100°, усиление в максимуме ≥12 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

2010–2025 МГц, трафиковый луч 60°, горизонтальная плоскостьГлавный лепесток по горизонтали 65–90°, усиление в максимуме ≥13 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

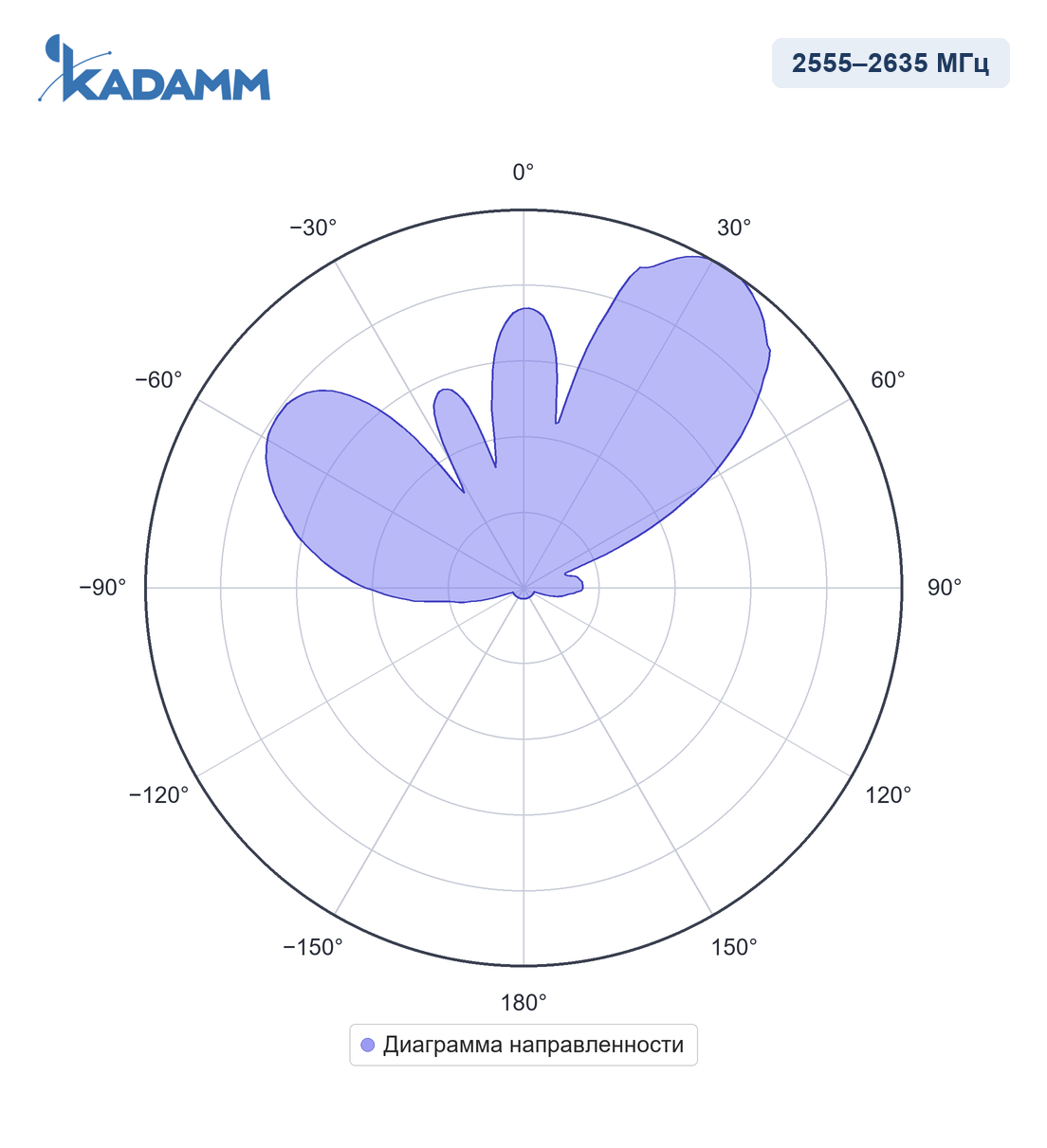

2555–2635 МГц, трафиковый луч 60°, горизонтальная плоскостьГлавный лепесток по горизонтали 65°, усиление в максимуме ≥14 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°, у TDD — 65–100°, у TDD — ≤29°; по вертикали — ≥9°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

Массив TDD (beamforming) 1880–2025, 2555–2635 МГц: общие и калибровочные параметры

TDD: одноколонный луч

TDD: широковещательный луч (BCH)

TDD: сервисный луч

Общие параметры

• IEC 61169-16 — присоединительные размеры разъёмов N; у APX8-1926-12100 — 8+1) × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы APX8-1926-12100 покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX8-1926-12100 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX8-1926-12100 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14 = 54 дБм, то есть около 251 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2258 МГц (середина полосы 1880–2635 МГц): L = 32,45 + 20·lg 2258 + 20·lg 1 = 99,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54 − 99,5 = −45,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 6° ось луча приходит на землю на расстоянии 30 / tg 6° ≈ 285 м; нижняя граница луча (половина вертикальной ширины 9°) — около 162 м от опоры, верхняя — около 1146 м.

Антенны с формированием луча ставят в сетях LTE TDD и 5G NR диапазона TDD 1880–1920 / 2010–2025 / 2555–2635 МГц вместе с активными радиоблоками: плотная застройка, высотные здания, места массового скопления людей — там, где луч должен следовать за абонентом.

Сети и службы в полосах APX8-1926-12100:

Перед заказом KADAMM APX8-1926-12100 сверьте с проектом:

• Частоты оборудования — внутри 1880–2635 МГц
• Разъёмы — 8×N
• Климат площадки — в пределах −40…+60 °C

• Панель APX8-1926-12100 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX8-1926-12100: электрический 6°; механический −5–10° — кронштейном.
• Разъёмы — 8+1) × розетка N (IEC 61169-16), выведены снизу.
• Разъёмы APX8-1926-12100 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APX8-1926-12100 включают в контур заземления и молниезащиты опоры по проекту.

Другие модели этого раздела каталога KADAMM: Антенны 5G для базовых станций: TDD + FDD и гибридные →
