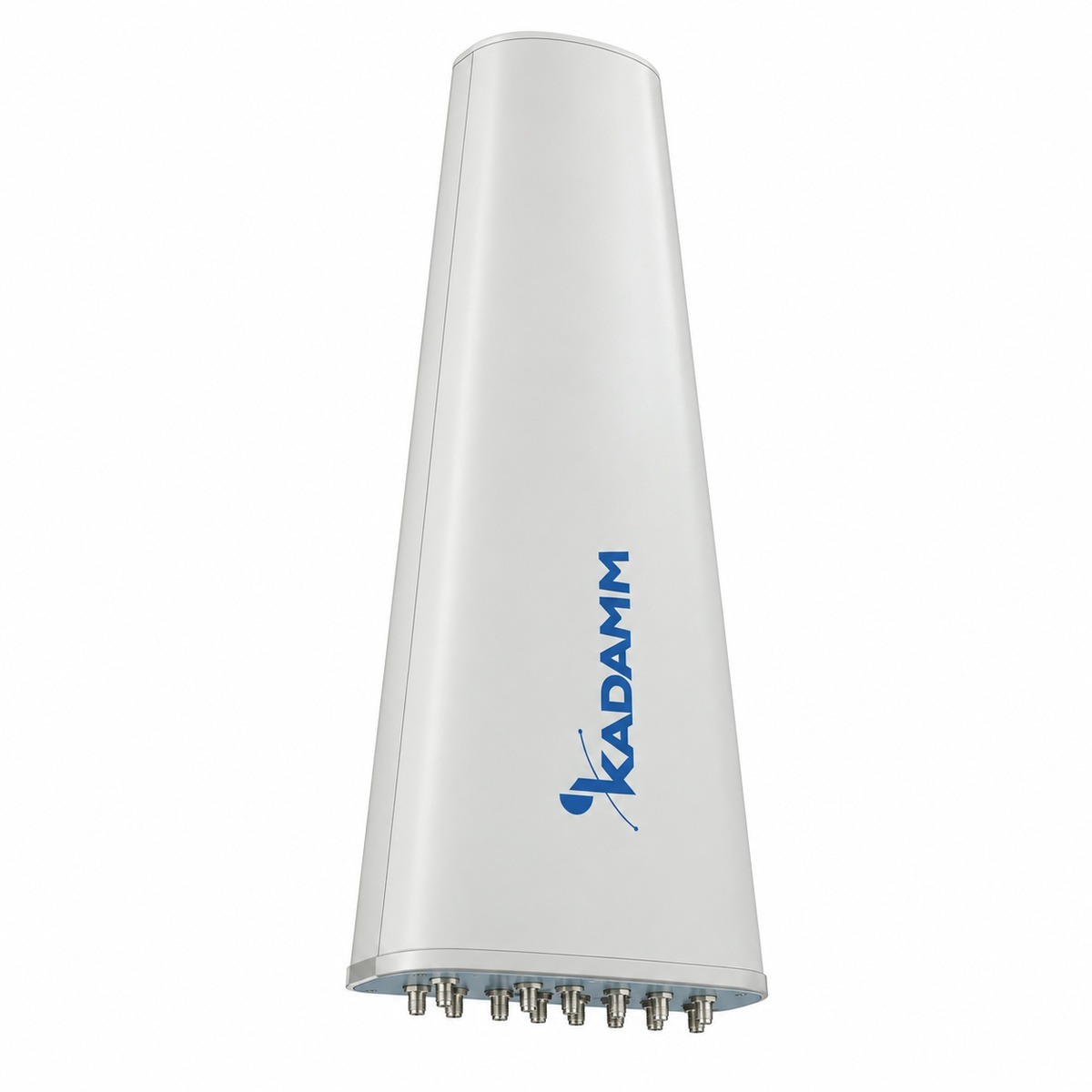

KADAMM APX8-1419-1565 — антенна с формированием диаграммы направленности (beamforming) TDD 1400–1525 / 1750–1900 МГц, 65°, 15 дБи, 8 портов + калибровочный

KADAMM APX8-1419-1565 — антенна с формированием луча (beamforming) для сетей LTE TDD и 5G NR, диапазон TDD 1400–1525 / 1750–1900 МГц. Внутри — многоколонный массив излучателей с кросс-поляризацией ±45°: 8 портов — 4 колонки по две поляризации. Луч формирует не антенна, а базовая станция: активный радиоблок задаёт амплитуды и фазы сигналов в каждом тракте, и диаграмма поворачивается в сторону абонента по азимуту.

У антенны два вида лучей. Широковещательный (65° по горизонтали) закрывает весь сектор: по нему идут каналы управления и поиск абонентов. Сервисные лучи узкие (23–29°) и следуют за абонентом: усиление сервисного луча на 0° — 19–20 дБи.

Отдельный калибровочный порт связан со всеми трактами антенны (коэффициент связи −26 дБ). По нему базовая станция измеряет и выравнивает разницу амплитуд и фаз в трактах — без калибровки лучи формируются неточно и усиление теряется.

Качество: отношение вперёд/назад — ≥23–25 дБ; поляризационная развязка — ≥18 дБ.

Механика: размеры 1610 × 402 × 135 мм; масса 17 кг; крепление на трубу Ø70–Ø115 мм; рабочая температура −40…+60 °C. Разъёмы — 8+1) × розетка N (IEC 61169-16). Эти данные нужны для расчёта опоры и кронштейна.

Системы излучателей

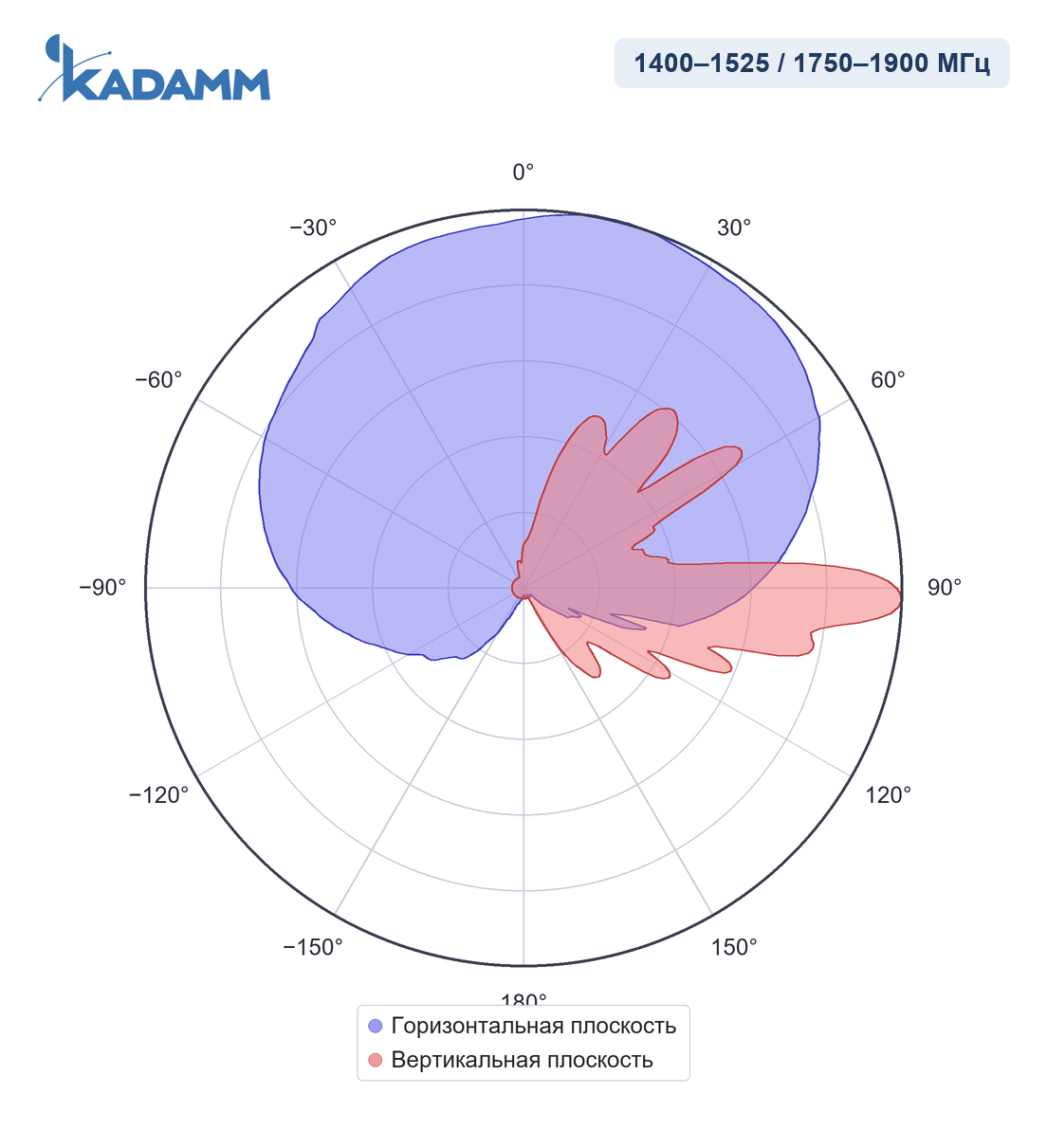

1400–1525 и 1750–1900 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65–105°, усиление в максимуме ≥14 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

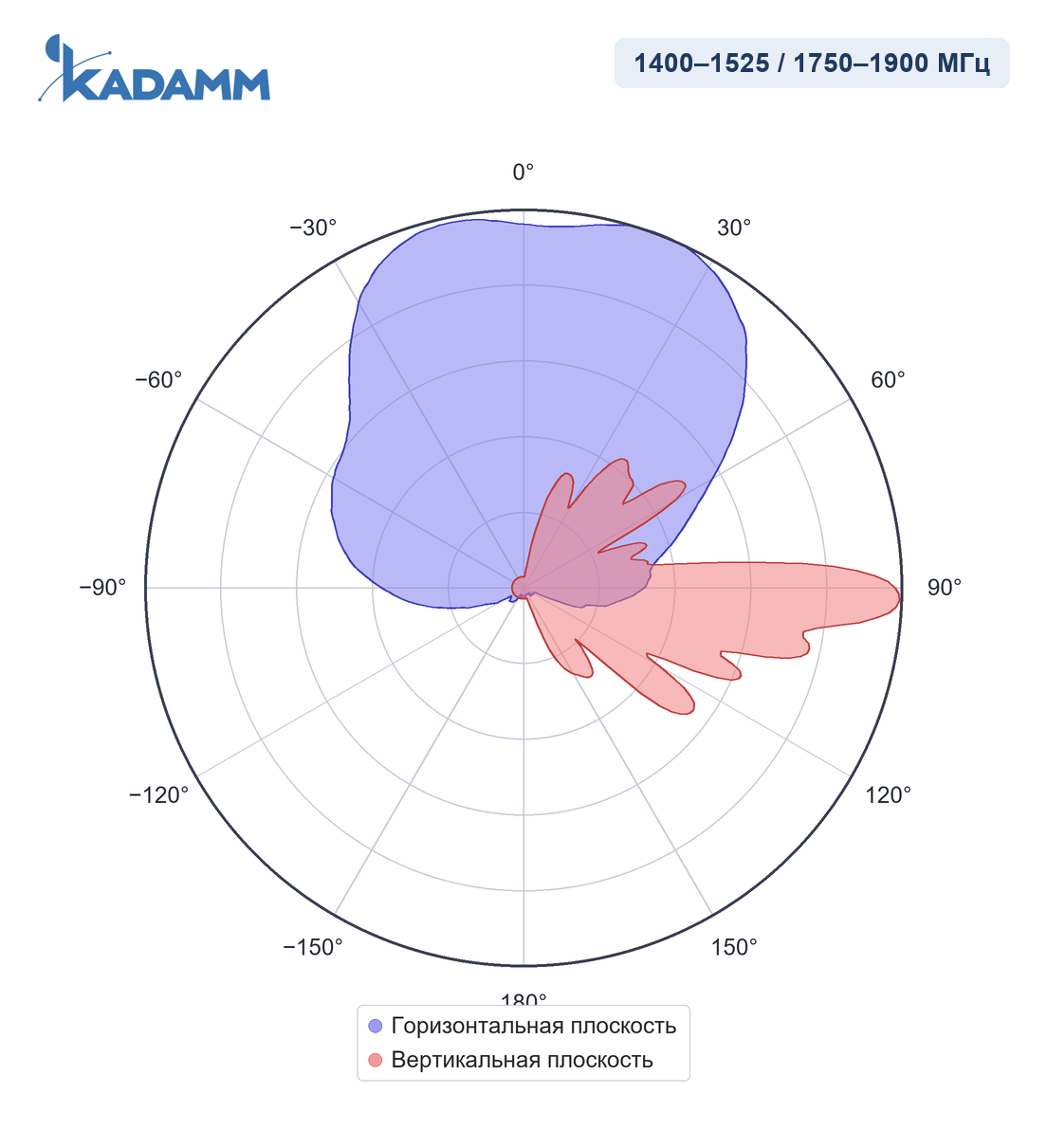

1400–1525 и 1750–1900 МГц, широковещательный луч 65°, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65–105°, по вертикали ≥6°, усиление в максимуме ≥14 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

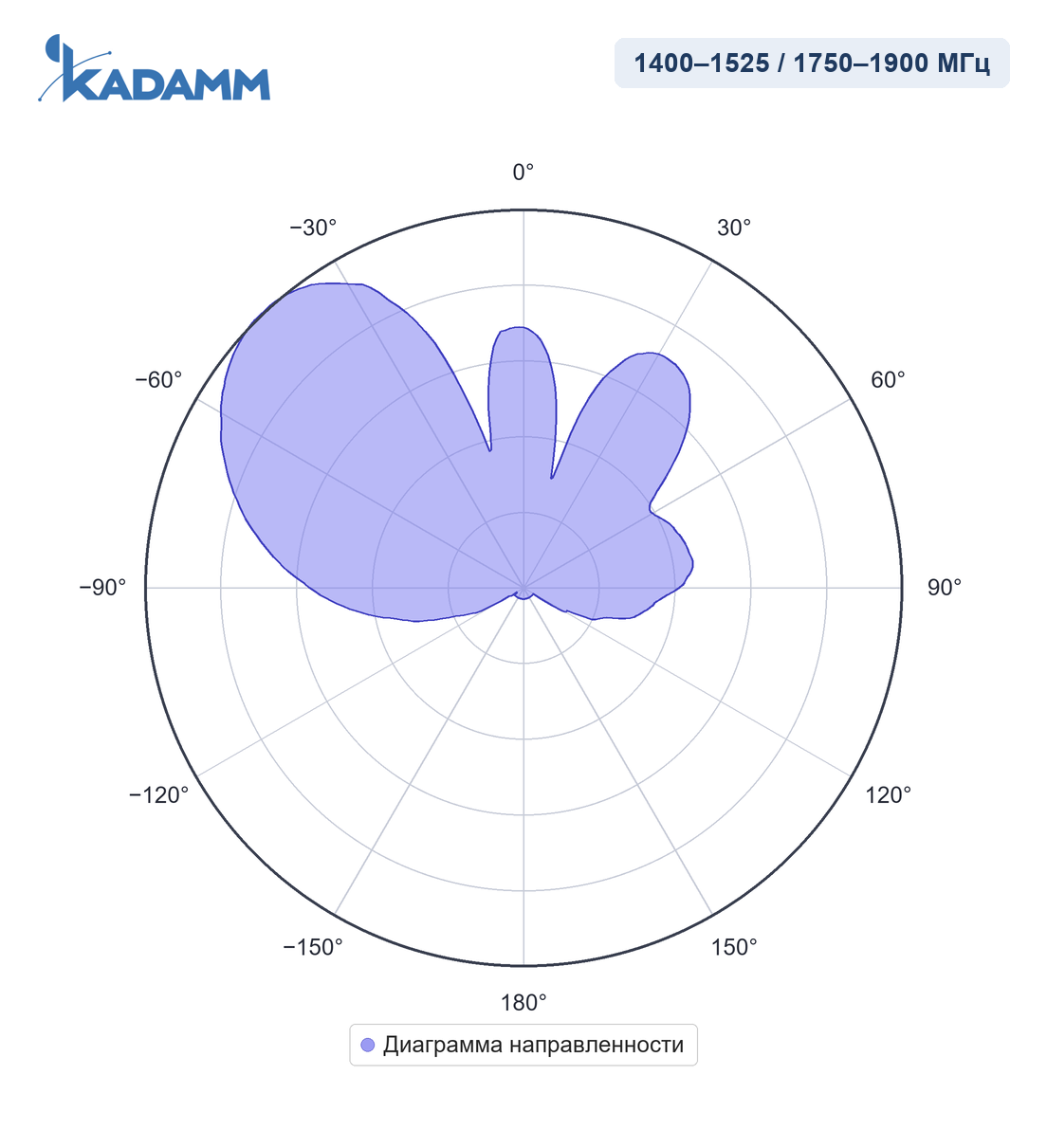

1400–1525 и 1750–1900 МГц, трафиковый луч 60°, горизонтальная плоскостьГлавный лепесток по горизонтали 65–105°, усиление в максимуме ≥14 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°, у TDD — 65–105°, у TDD — ≤29°; по вертикали — ≥6°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

Массив TDD (beamforming) 1400–1525, 1750–1900 МГц: общие и калибровочные параметры

TDD: одноколонный луч

TDD: широковещательный луч (BCH)

TDD: сервисный луч

Общие параметры

• IEC 61169-16 — присоединительные размеры разъёмов N; у APX8-1419-1565 — 8+1) × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы APX8-1419-1565 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX8-1419-1565 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX8-1419-1565 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 15 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 15 = 55 дБм, то есть около 316 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1650 МГц (середина полосы 1400–1900 МГц): L = 32,45 + 20·lg 1650 + 20·lg 1 = 96,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 55 − 96,8 = −41,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 6° ось луча приходит на землю на расстоянии 30 / tg 6° ≈ 285 м; нижняя граница луча (половина вертикальной ширины 6°) — около 189 м от опоры, верхняя — около 572 м.

Антенны с формированием луча ставят в сетях LTE TDD и 5G NR диапазона TDD 1400–1525 / 1750–1900 МГц вместе с активными радиоблоками: плотная застройка, высотные здания, места массового скопления людей — там, где луч должен следовать за абонентом.

Сети и службы в полосах APX8-1419-1565:

Перед заказом KADAMM APX8-1419-1565 сверьте с проектом:

• Частоты оборудования — внутри 1400–1900 МГц
• Разъёмы — 8×N
• Опора и крепление — на трубу Ø70–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX8-1419-1565 — на трубу Ø70–Ø115 мм.
• Панель APX8-1419-1565 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX8-1419-1565: электрический 6°; механический 0–15° — кронштейном.
• Разъёмы — 8+1) × розетка N (IEC 61169-16), выведены снизу.
• После затяжки соединения APX8-1419-1565 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APX8-1419-1565 включают в контур заземления и молниезащиты опоры по проекту.
