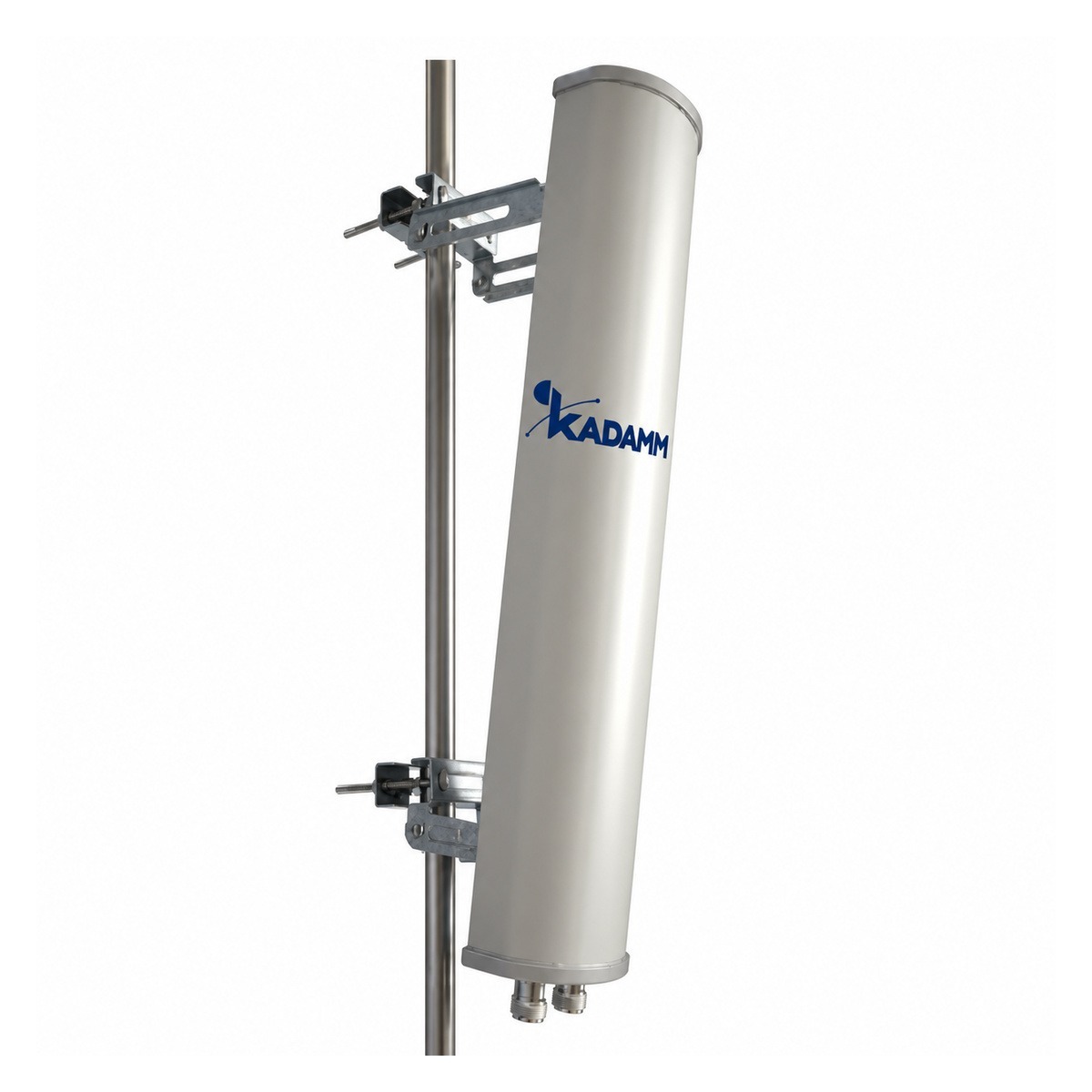

KADAMM APX-0827-1765 — многодиапазонная секторная панельная антенна 806–960 / 1710–2700 МГц, 65°, 17 дБи, 2 порта

KADAMM APX-0827-1765 — секторная панельная антенна для базовой станции диапазона 806–960 / 1710–2700 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте.

По вертикали луч узкий — 16°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.

Качество диаграммы видно по цифрам: усиление — до 17 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Механика: размеры 1380 × 280 × 130 мм; крепление на трубу Ø30–60 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка N (IEC 61169-16). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

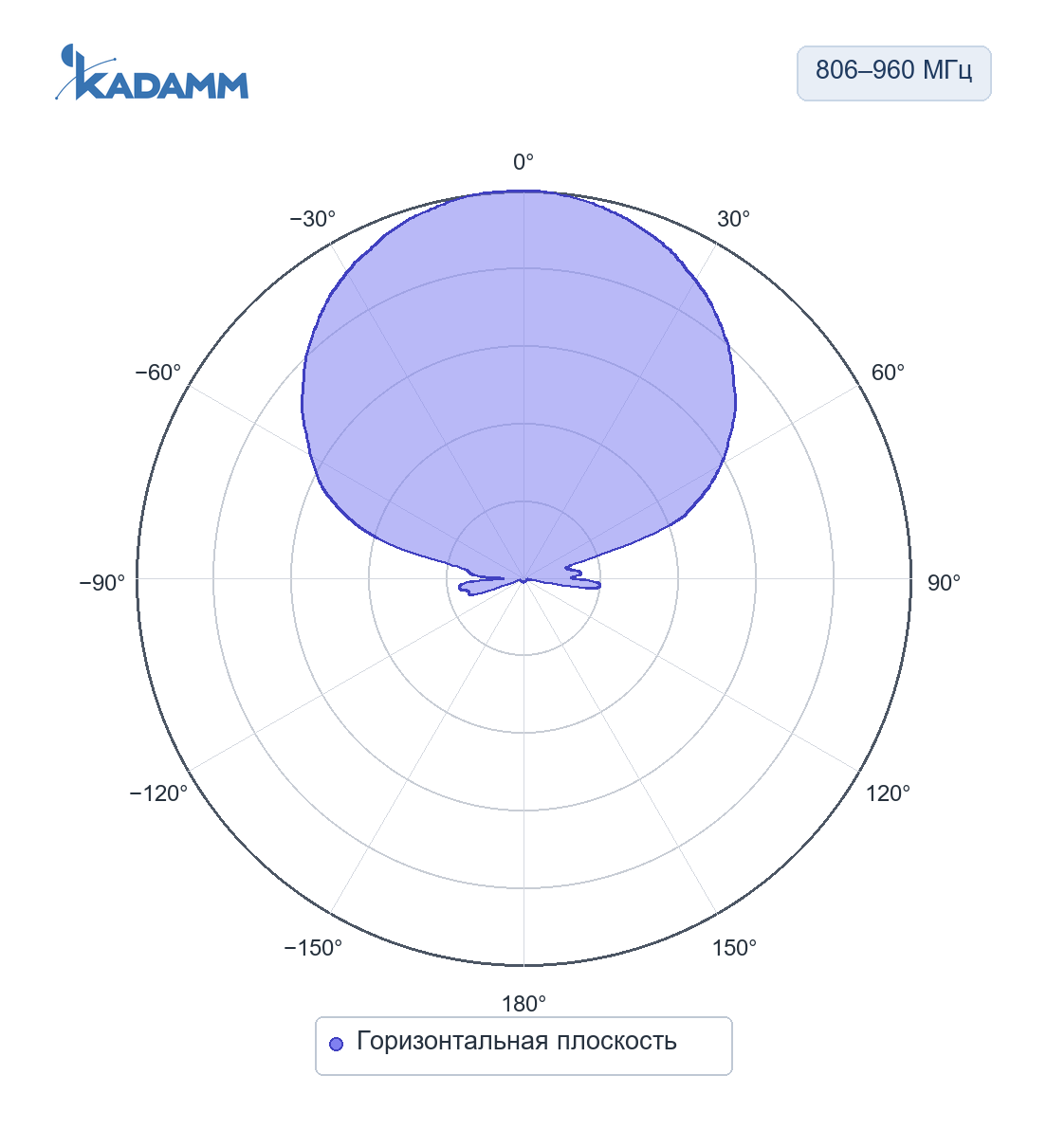

806–960 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65°, усиление в максимуме 14 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

806–960 МГц, вертикальная плоскостьПо вертикали 16°, усиление в максимуме 14 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

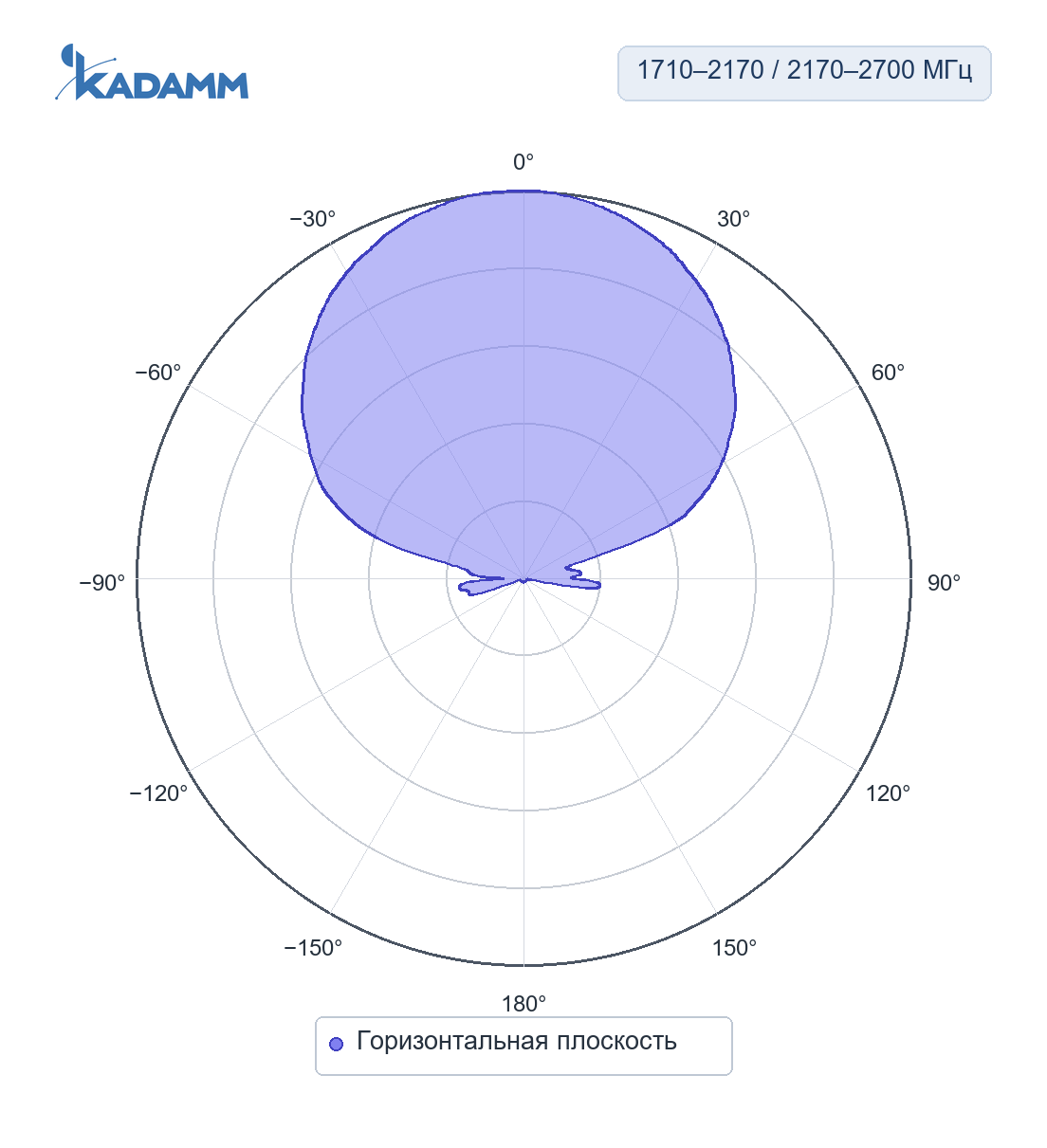

1710–2170 и 2170–2700 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65°, усиление в максимуме 17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

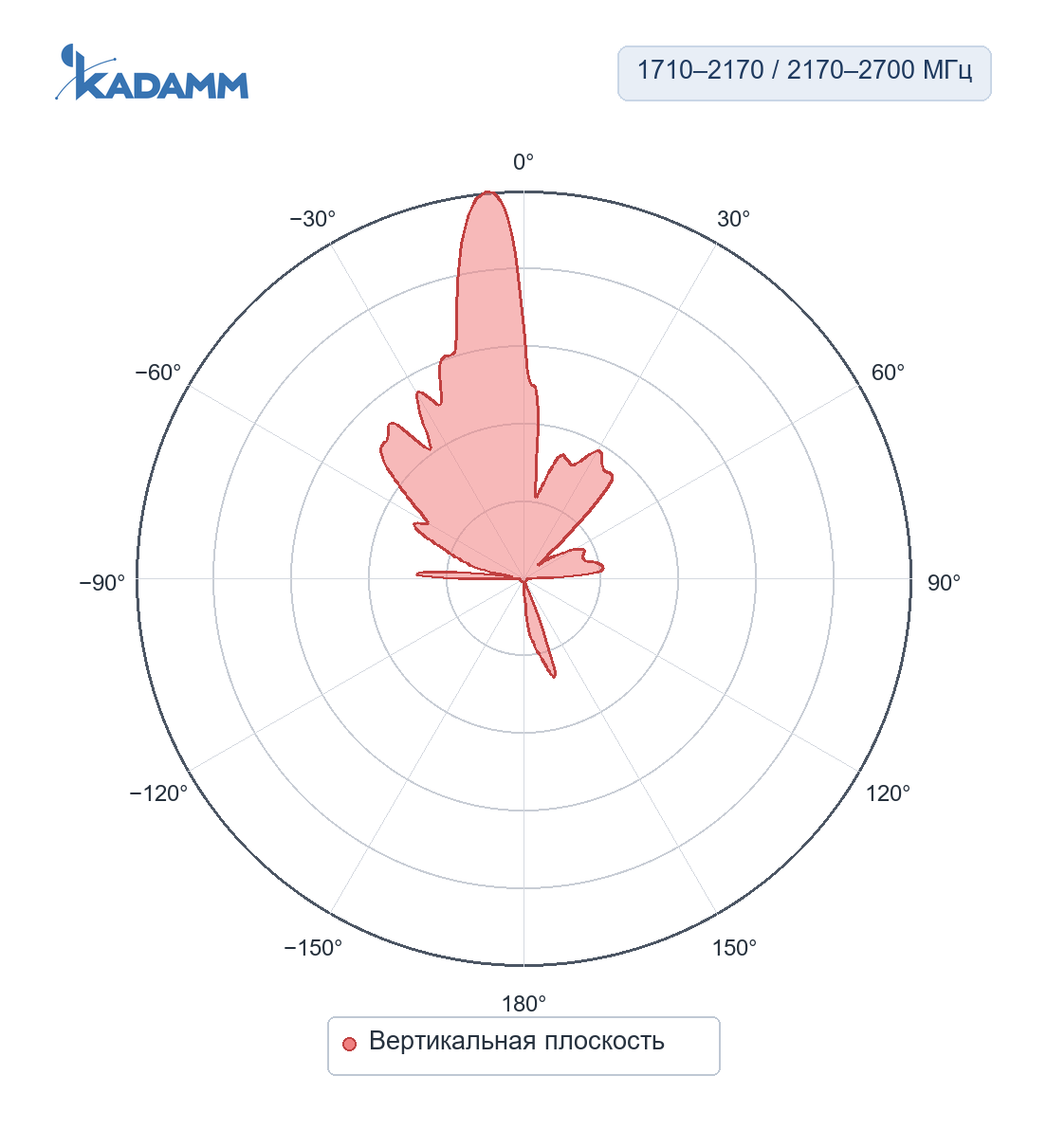

1710–2170 и 2170–2700 МГц, вертикальная плоскостьПо вертикали 8°, усиление в максимуме 17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 8–16°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у APX-0827-1765 — 2 × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-0827-1765 покрывают 8 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-0827-1765 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-0827-1765 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17 = 57 дБм, то есть около 501 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1753 МГц (середина полосы 806–2700 МГц): L = 32,45 + 20·lg 1753 + 20·lg 1 = 97,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57 − 97,3 = −40,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APX-0827-1765 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX-0827-1765:

Перед заказом KADAMM APX-0827-1765 сверьте с проектом:

• Частоты оборудования — внутри 806–2700 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 2×N
• Опора и крепление — на трубу Ø30–60 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-0827-1765 — на трубу Ø30–60 мм.
• Панель APX-0827-1765 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Разъёмы — 2 × розетка N (IEC 61169-16).
• Разъёмы APX-0827-1765 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APX-0827-1765 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
