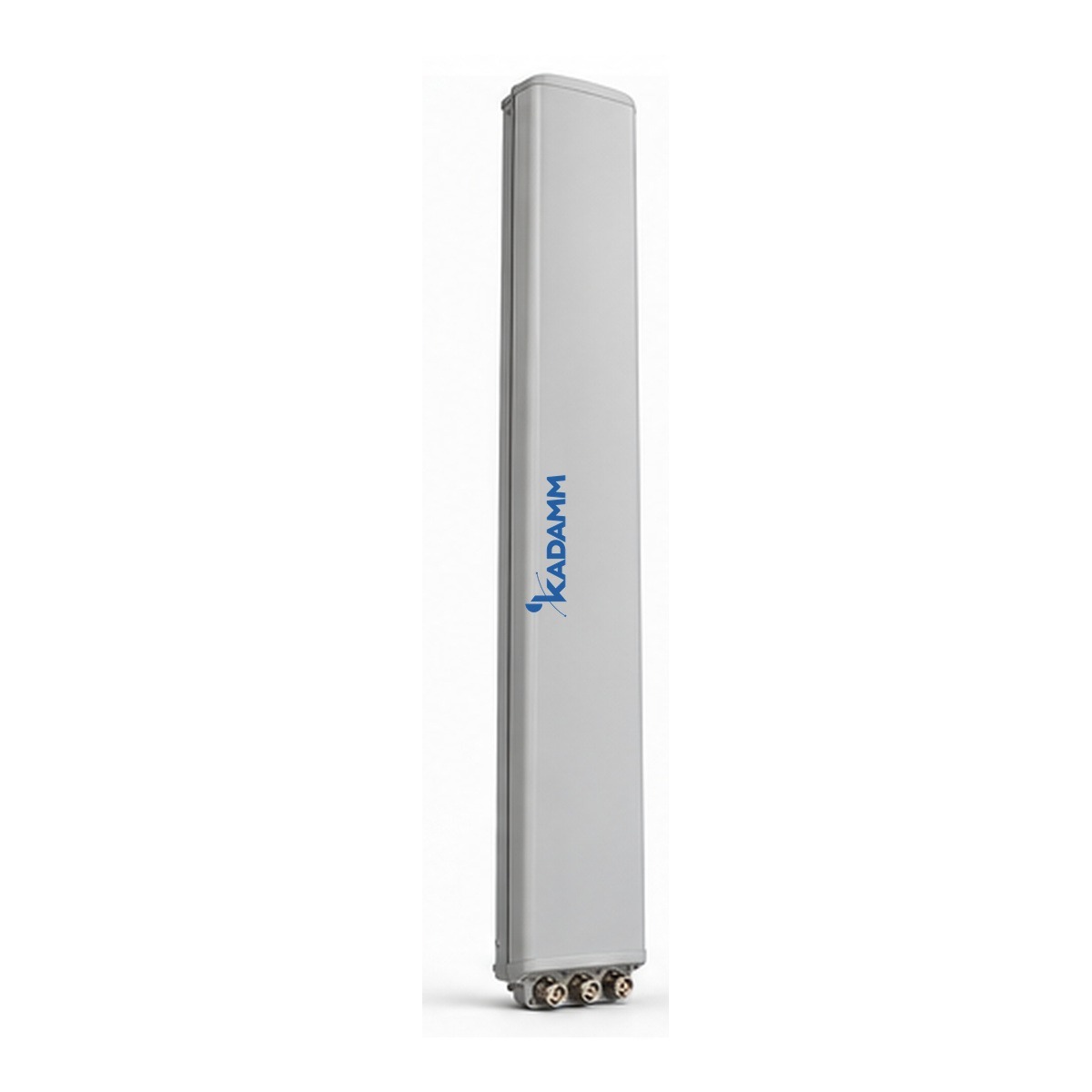

KADAMM APX-1727-1890IR — секторная антенна базовой станции 1710–2690 МГц, 17,5 дБи, 2 порта

KADAMM APX-1727-1890IR — секторная панельная антенна для базовой станции диапазона 1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 90°: широкий сектор, которым одна панель закрывает большую часть площадки. Такой вариант удобен для малых сот, промышленных территорий и объектов, где нужна ровная зона рядом с антенной, а не дальность.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥8) дБ.

Качество диаграммы видно по цифрам: усиление — до 17,5 дБи; отношение вперёд/назад — ≥23 дБ (тыловой сектор защищён от помех).

Механика: размеры 1550 × 160 × 81 мм; масса 6,4 кг плюс 2,8 кг монтажный комплект; крепление на трубу Ø50–Ø110 мм; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка N (IEC 61169-16), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

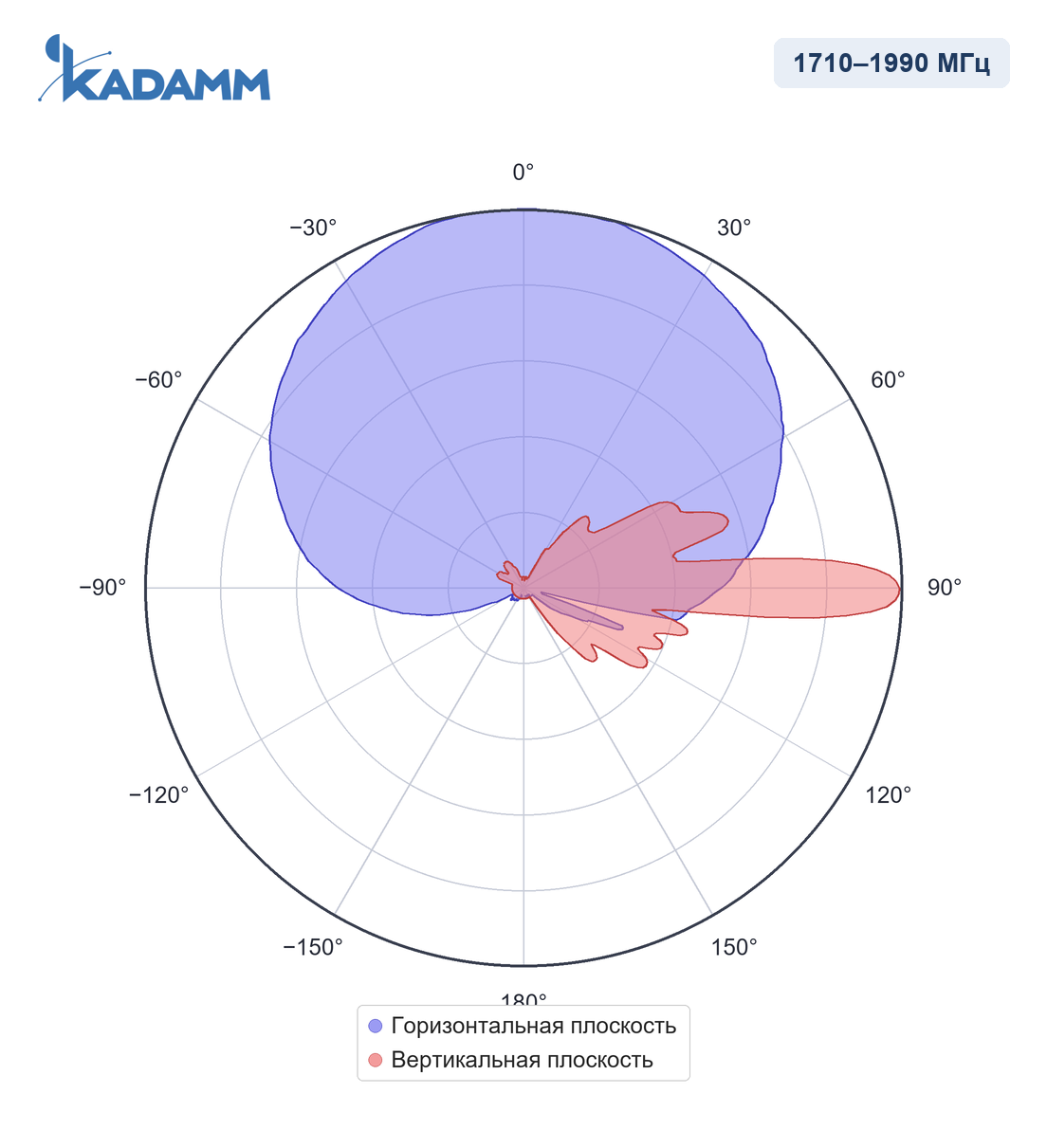

1710–1990 МГцУсиление в максимуме 16,5 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

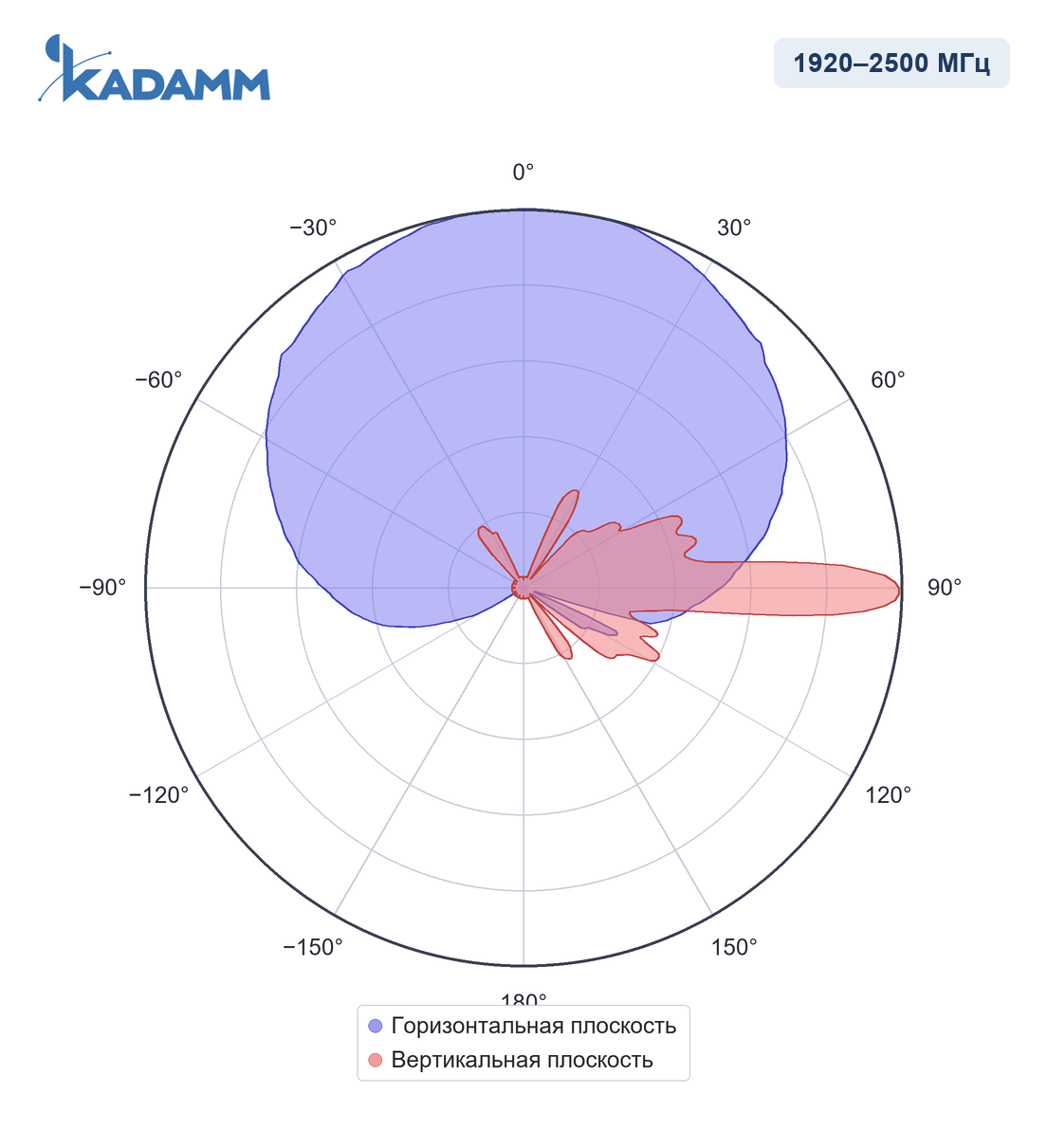

1920–2500 МГцУсиление в максимуме 17 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

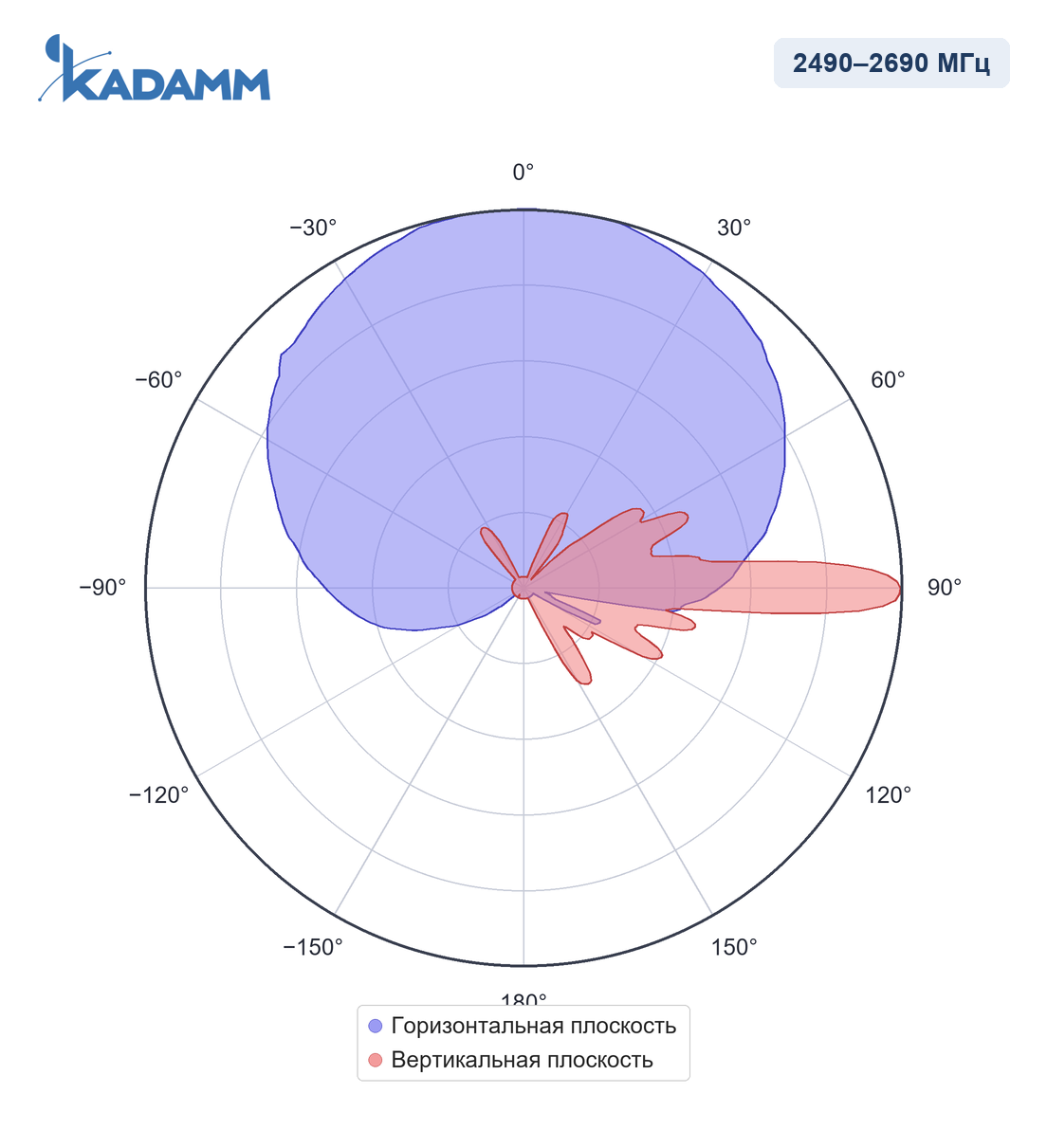

2490–2690 МГцУсиление в максимуме 17,5 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 90°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 2–12° у APX-1727-1890IR по кабелю от оборудования площадки.
• IEC 61169-16 — присоединительные размеры разъёмов N; у APX-1727-1890IR — 2 × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-1727-1890IR покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-1727-1890IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-1727-1890IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,5 = 57,5 дБм, то есть около 562 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,5 − 99,3 = −41,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APX-1727-1890IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С широким лучом 90° панель хороша для малых сот: дворы, парковки, территории предприятий, где одна антенна должна закрыть площадку целиком.

Сети и службы в полосах APX-1727-1890IR:

Перед заказом KADAMM APX-1727-1890IR сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 2×N
• Опора и крепление — на трубу Ø50–Ø110 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-1727-1890IR — на трубу Ø50–Ø110 мм; монтажный комплект весит 2,8 кг.
• Панель APX-1727-1890IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX-1727-1890IR: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны APX-1727-1890IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 2 × розетка N (IEC 61169-16), выведены снизу.
• После затяжки соединения APX-1727-1890IR на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APX-1727-1890IR включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 2,8 кг; упаковка 1780 × 280 × 160 мм.
