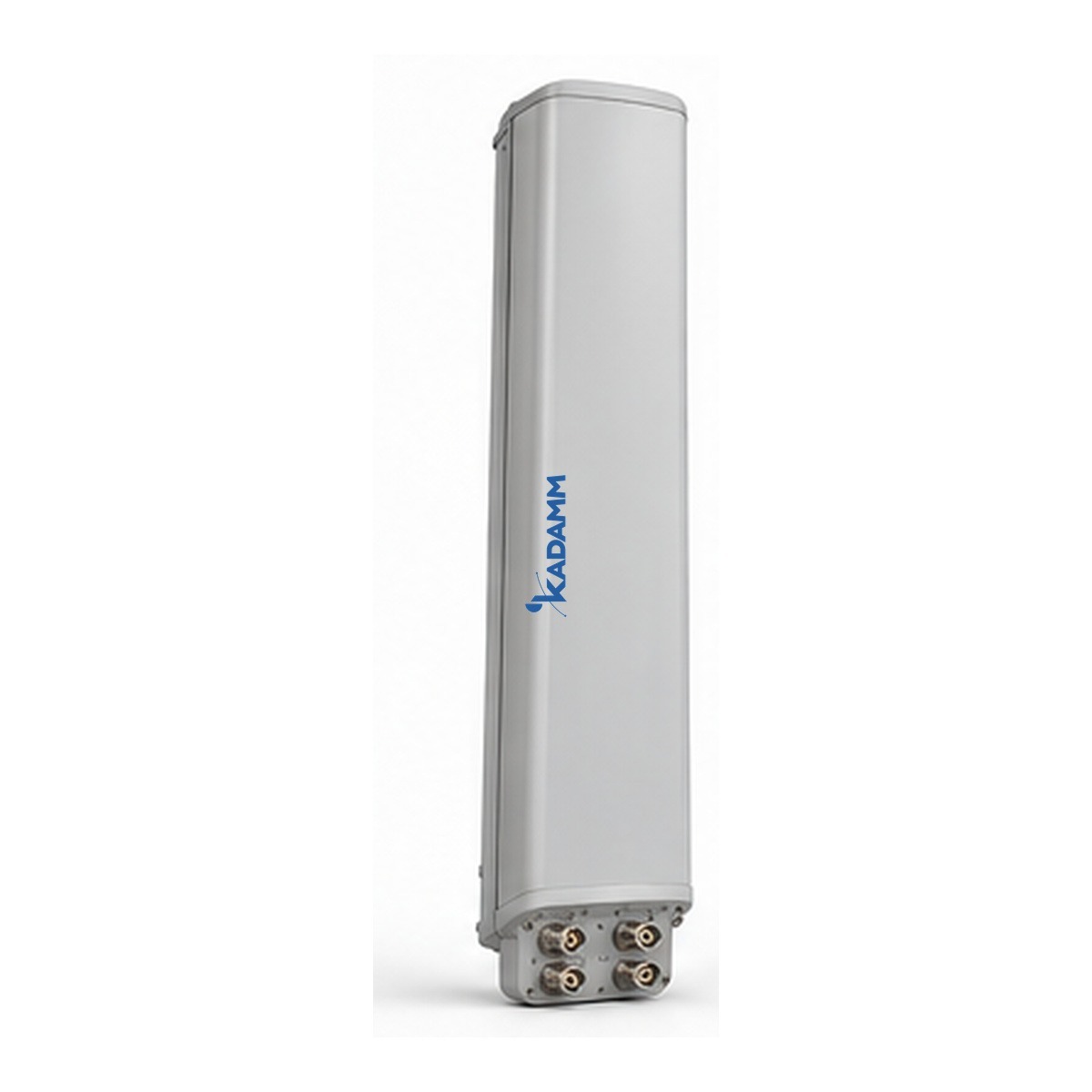

KADAMM APX-1727-1865IR — секторная антенна базовой станции 1695–2690 МГц, 17,8 дБи, 2 порта

KADAMM APX-1727-1865IR — секторная панельная антенна для базовой станции диапазона 1695–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥8) дБ.

Качество диаграммы видно по цифрам: усиление — до 17,8 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Механика: размеры 1290 × 160 × 81 мм; масса 5,8 кг плюс 2,8 кг монтажный комплект; крепление на трубу Ø50–Ø110 мм; ветровая нагрузка 253 / 116 / 266 Н при 150 км/ч (фронт / бок / тыл); рабочая температура −40…+60 °C. Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

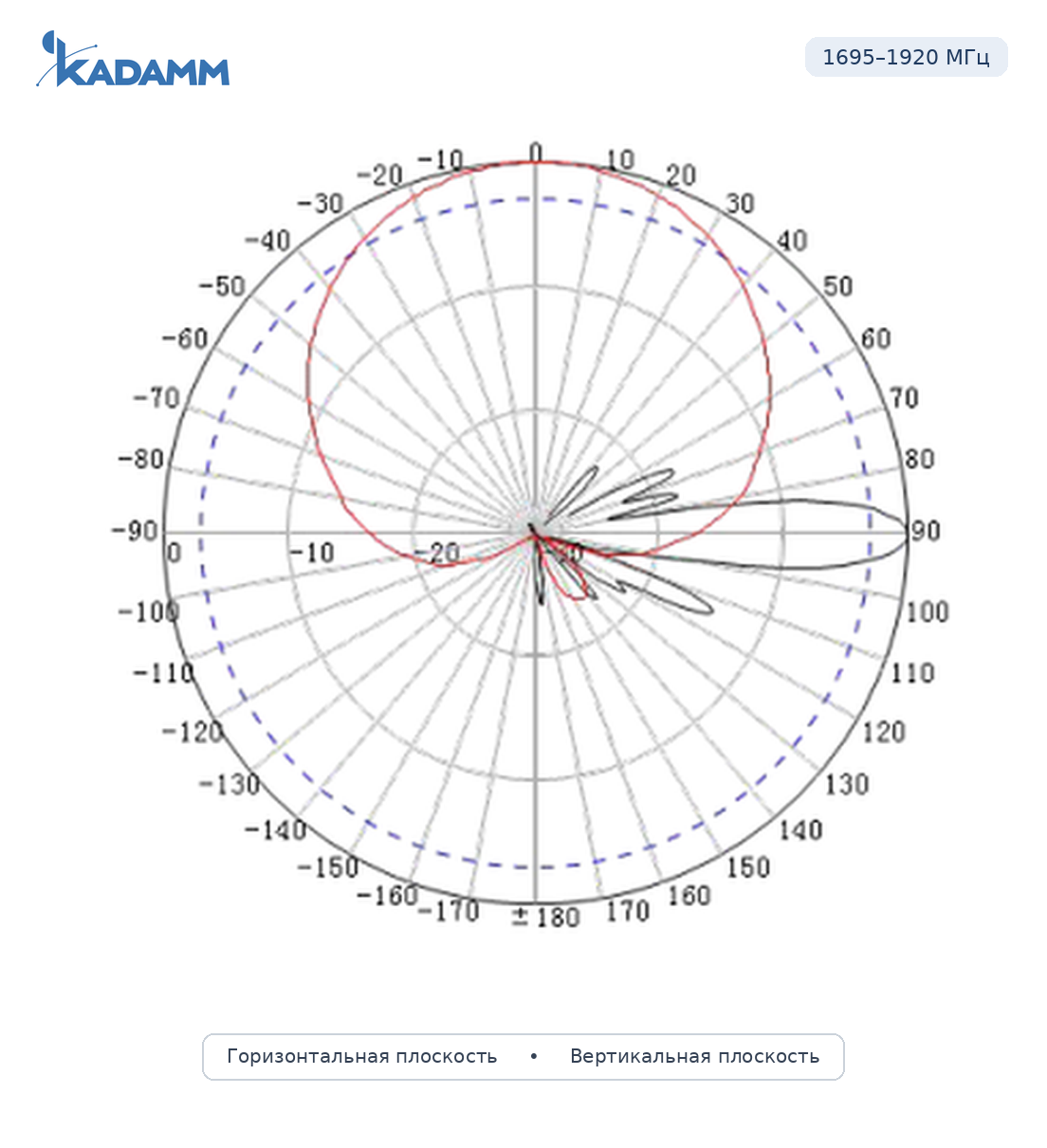

1695–1920 МГцУсиление в максимуме 16,5–16,8 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

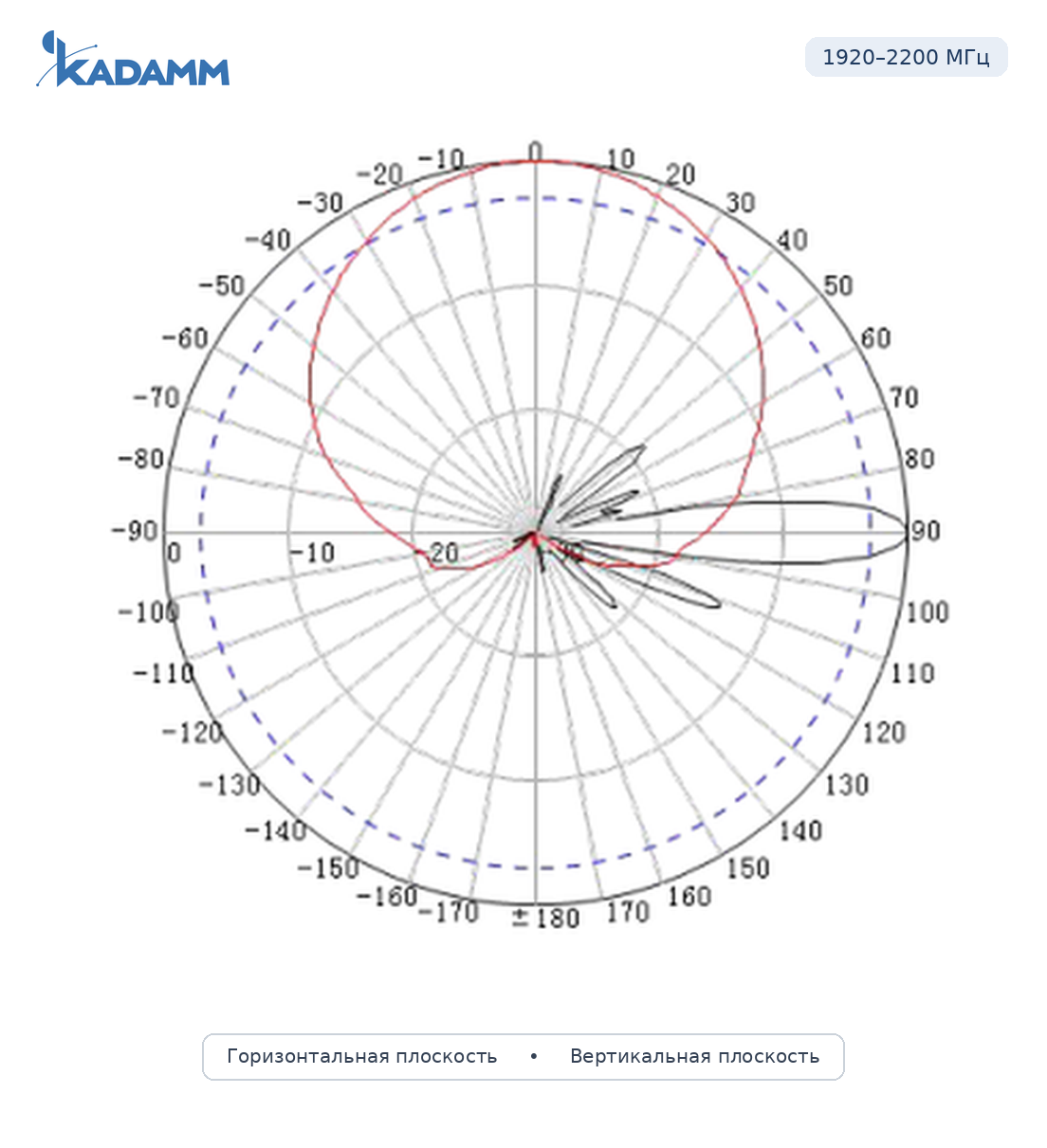

1920–2200 МГцУсиление в максимуме 16,8–17 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

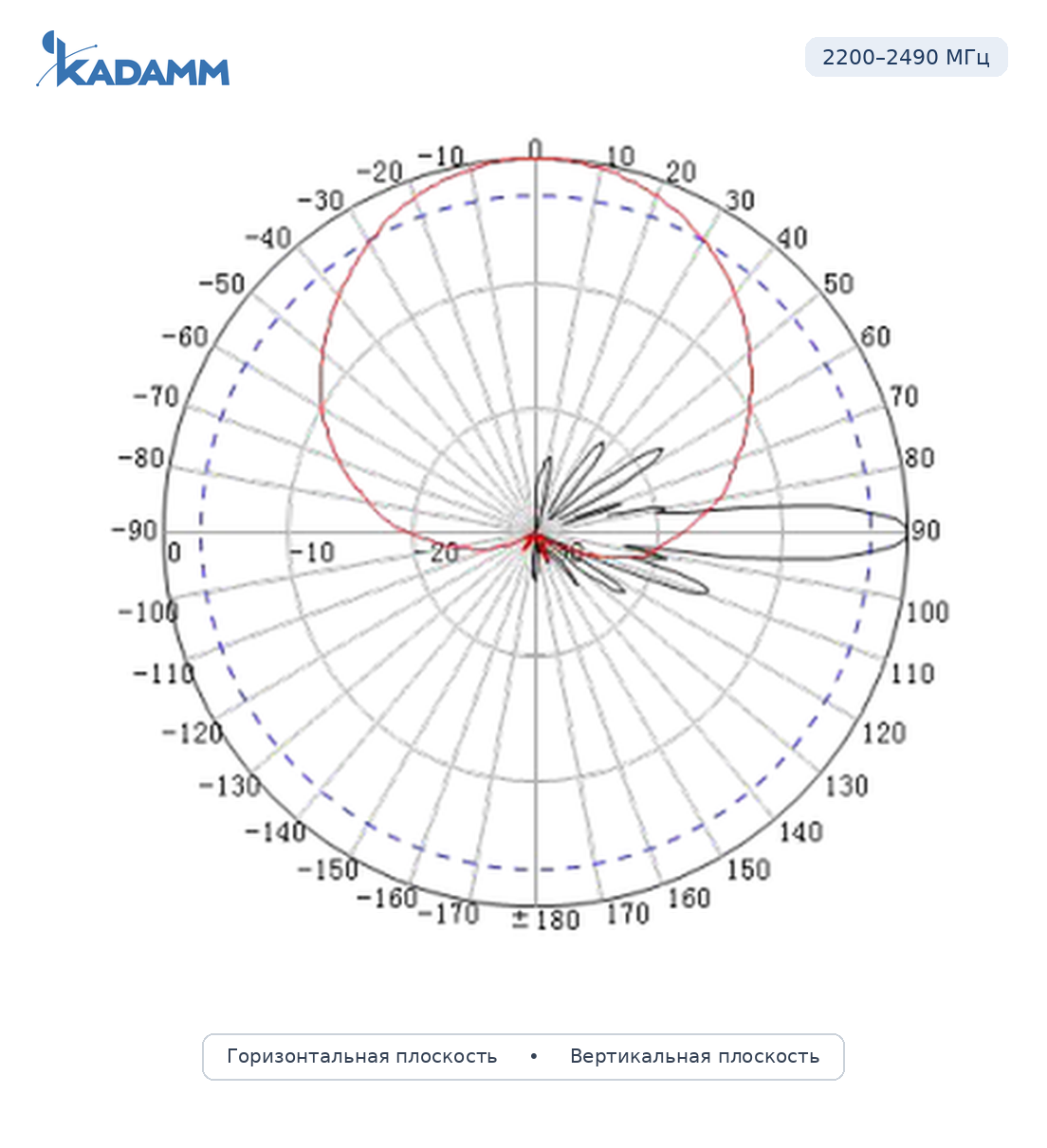

2200–2490 МГцУсиление в максимуме 17,8 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

2490–2690 МГцУсиление в максимуме 17,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 0–10° у APX-1727-1865IR по кабелю от оборудования площадки.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APX-1727-1865IR — 2 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-1727-1865IR покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-1727-1865IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-1727-1865IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,8 = 57,8 дБм, то есть около 603 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2192 МГц (середина полосы 1695–2690 МГц): L = 32,45 + 20·lg 2192 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,8 − 99,3 = −41,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APX-1727-1865IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX-1727-1865IR:

Перед заказом KADAMM APX-1727-1865IR сверьте с проектом:

• Частоты оборудования — внутри 1695–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 2×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø110 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-1727-1865IR — на трубу Ø50–Ø110 мм; монтажный комплект весит 2,8 кг.
• Панель APX-1727-1865IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX-1727-1865IR: электрический 0–10°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны APX-1727-1865IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4).
• Уличные соединения APX-1727-1865IR после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление APX-1727-1865IR включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 2,8 кг; упаковка 1520 × 280 × 160 мм.
