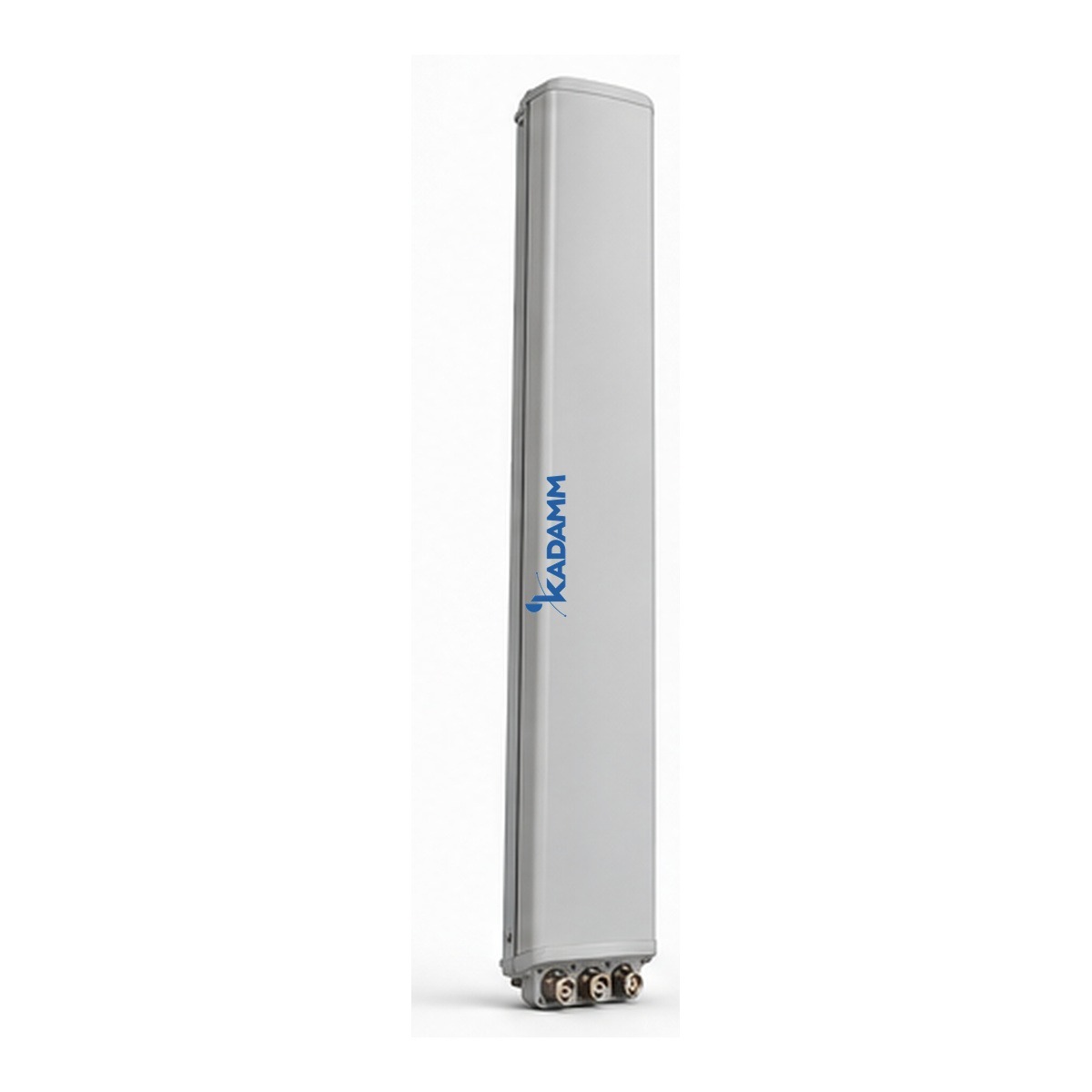

KADAMM APX-1727-1868-2 — секторная антенна базовой станции 1710–2690 МГц, 17,6 дБи, 2 порта

KADAMM APX-1727-1868-2 — секторная панельная антенна для базовой станции диапазона 1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥10) дБ.

По вертикали луч узкий — 7,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 10–22°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 17,6 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен на ≥14 (по наклону 10/14/18/22°: 16/15/15/14) дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 1400 × 160 × 80 мм; масса 12 кг; крепление на трубу Ø50–Ø110 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

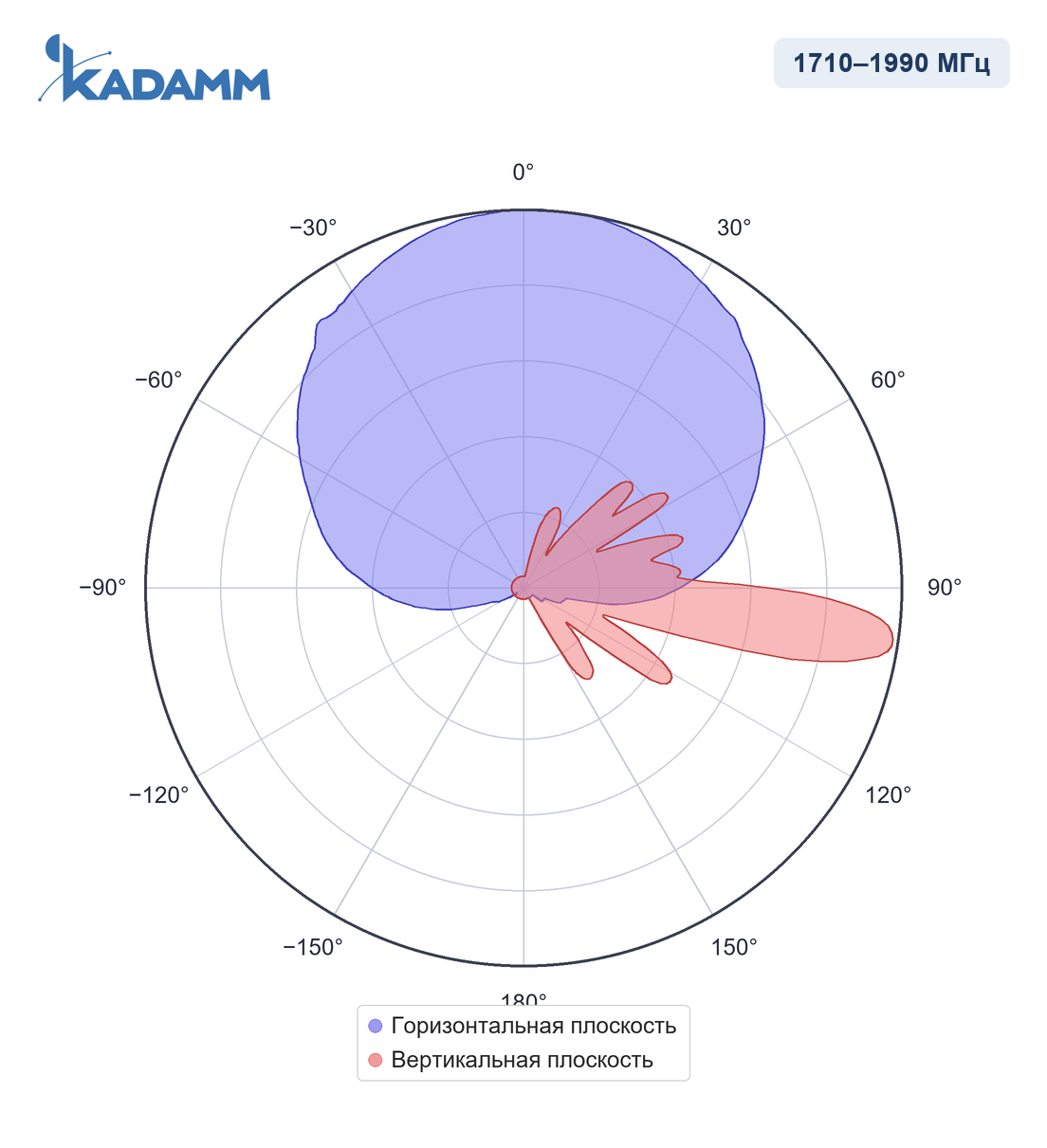

1710–1990 МГцГлавный лепесток по горизонтали 68°, по вертикали 7,5°, усиление в максимуме 17,1 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

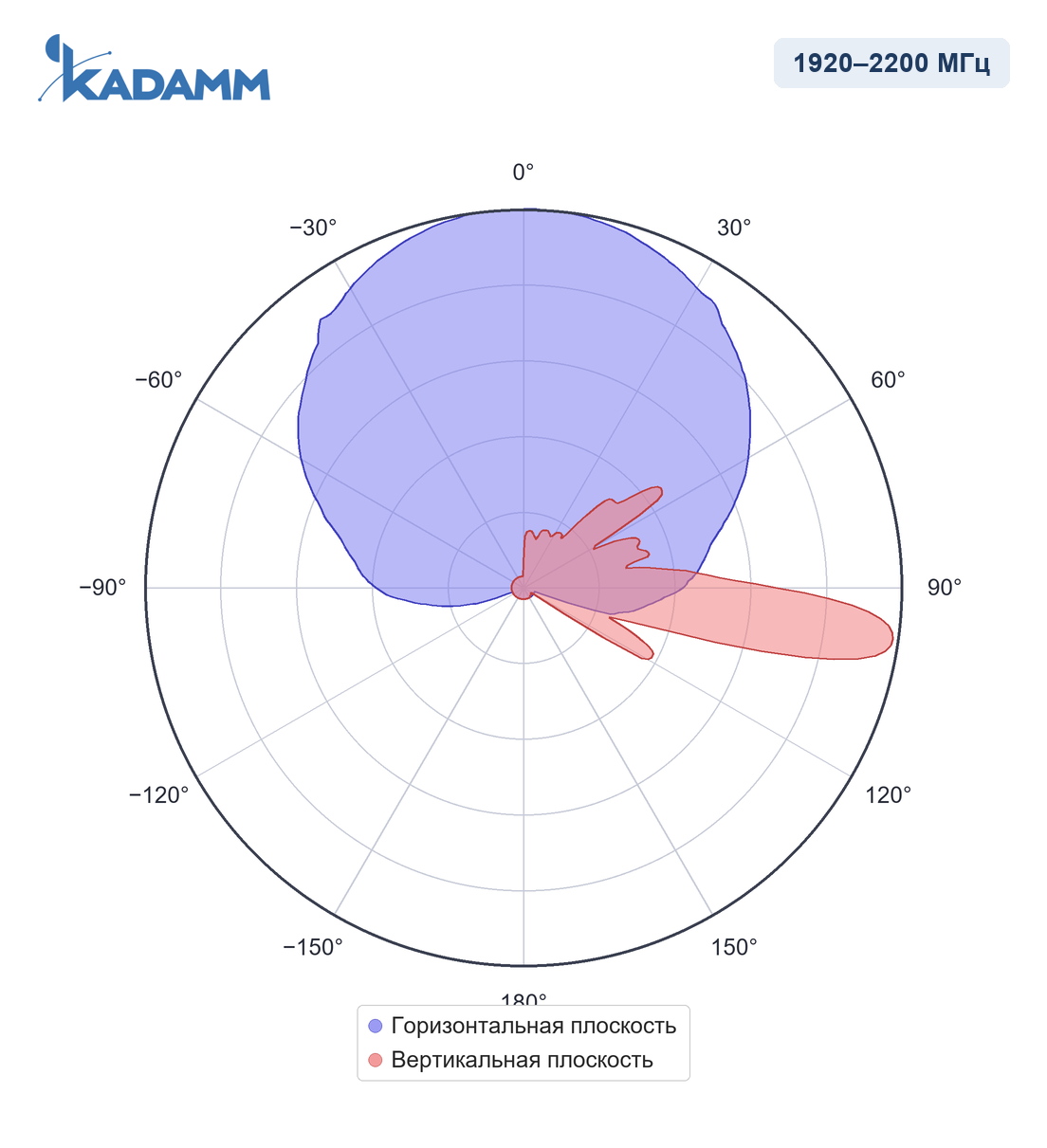

1920–2200 МГцГлавный лепесток по горизонтали 68°, по вертикали 7,5°, усиление в максимуме 17,3 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

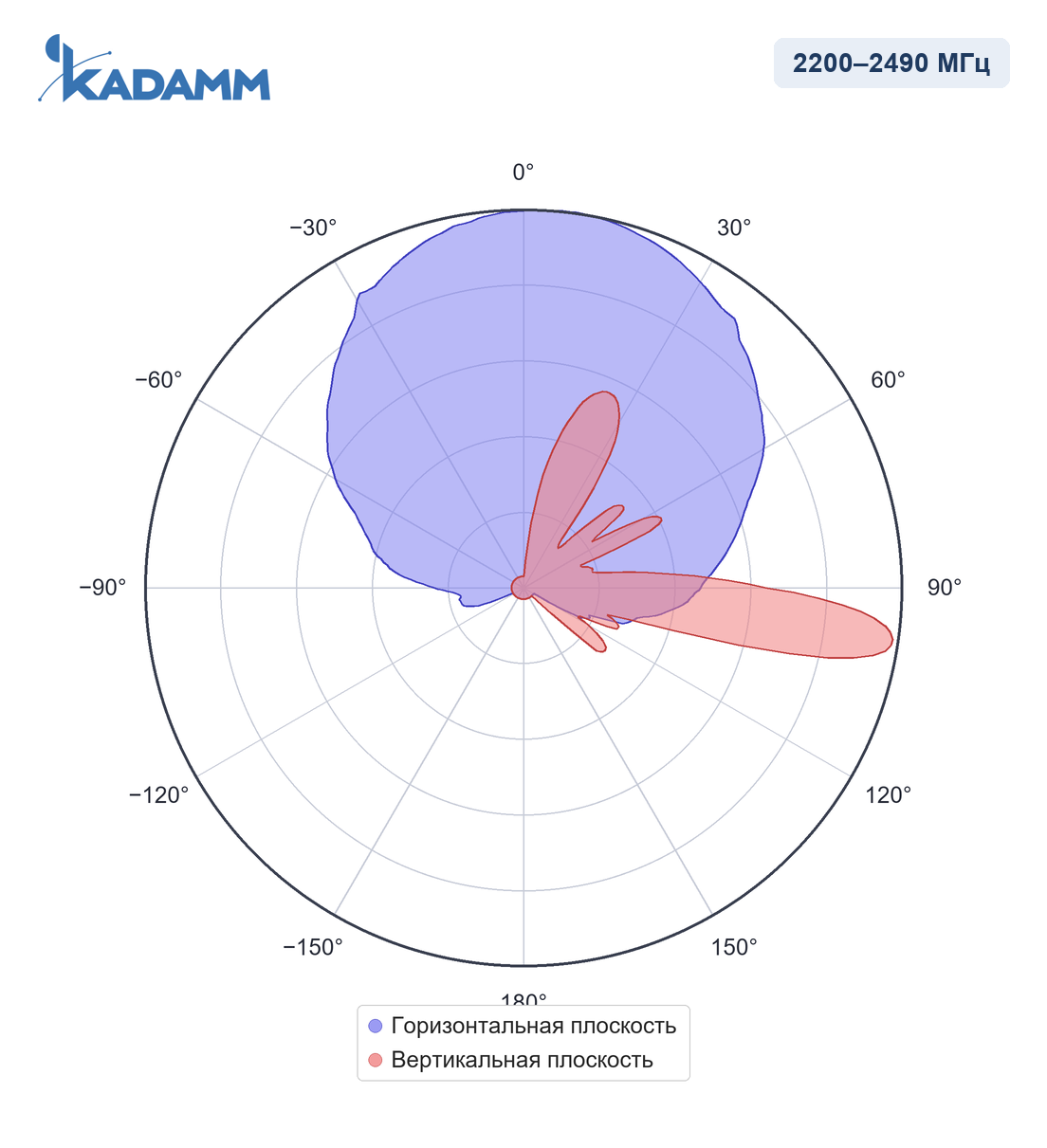

2200–2490 МГцГлавный лепесток по горизонтали 68°, по вертикали 7,5°, усиление в максимуме 17,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

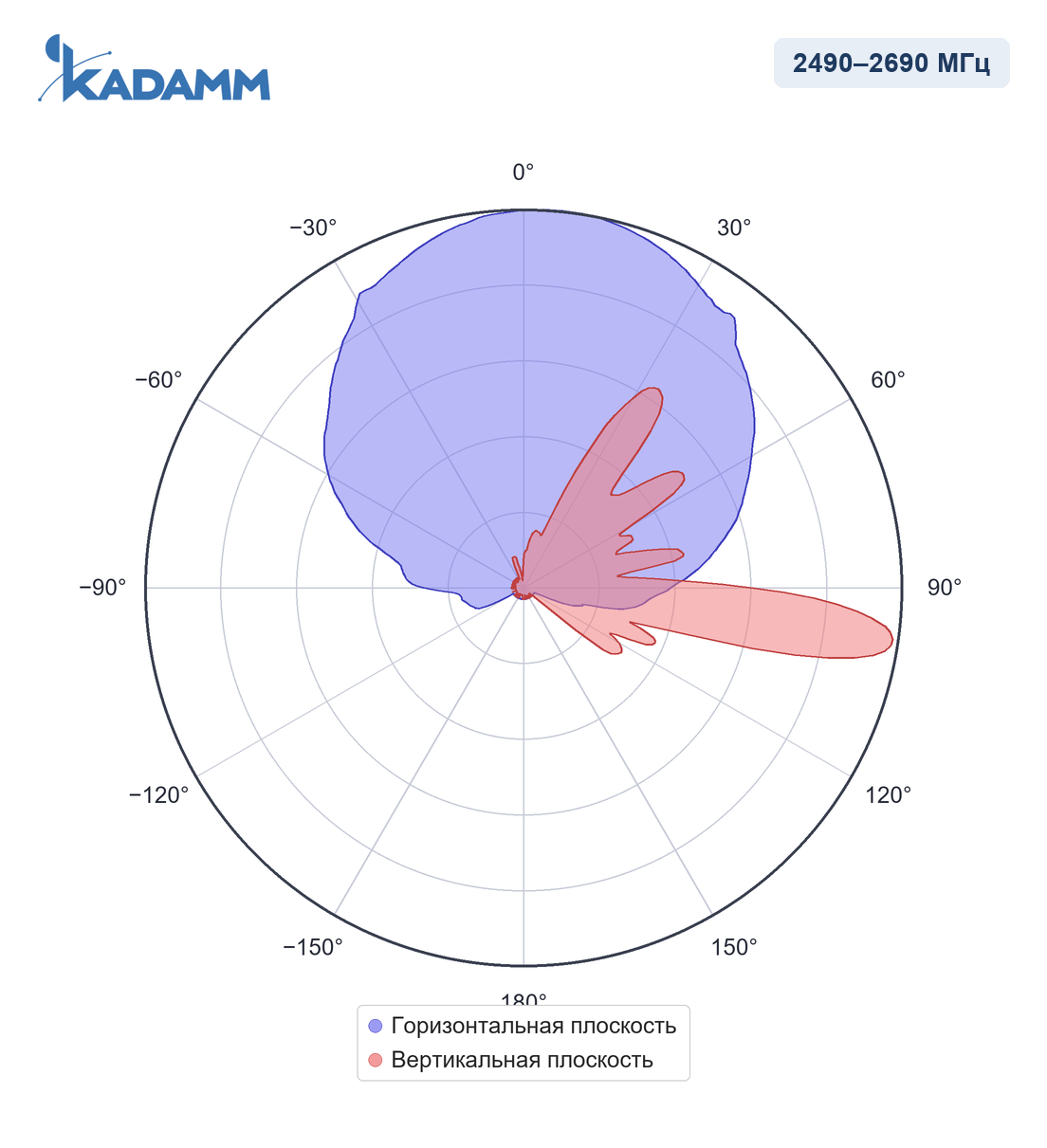

2490–2690 МГцГлавный лепесток по горизонтали 68°, по вертикали 7,5°, усиление в максимуме 17,6 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 7,5°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APX-1727-1868-2.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у APX-1727-1868-2 — 2 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-1727-1868-2 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-1727-1868-2 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-1727-1868-2 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,6 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,6 = 57,6 дБм, то есть около 575 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,6 − 99,3 = −41,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 16° ось луча приходит на землю на расстоянии 30 / tg 16° ≈ 105 м; нижняя граница луча (половина вертикальной ширины 7,5°) — около 84 м от опоры, верхняя — около 138 м.

APX-1727-1868-2 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX-1727-1868-2:

Перед заказом KADAMM APX-1727-1868-2 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 300 Вт
• Разъёмы — 2×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø110 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-1727-1868-2 — на трубу Ø50–Ø110 мм.
• Панель APX-1727-1868-2 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX-1727-1868-2: электрический 10–22°; механический 0–15° — кронштейном.
• Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• Разъёмы APX-1727-1868-2 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APX-1727-1868-2 включают в контур заземления и молниезащиты опоры по проекту.

Упаковка 1600 × 210 × 165 мм.
