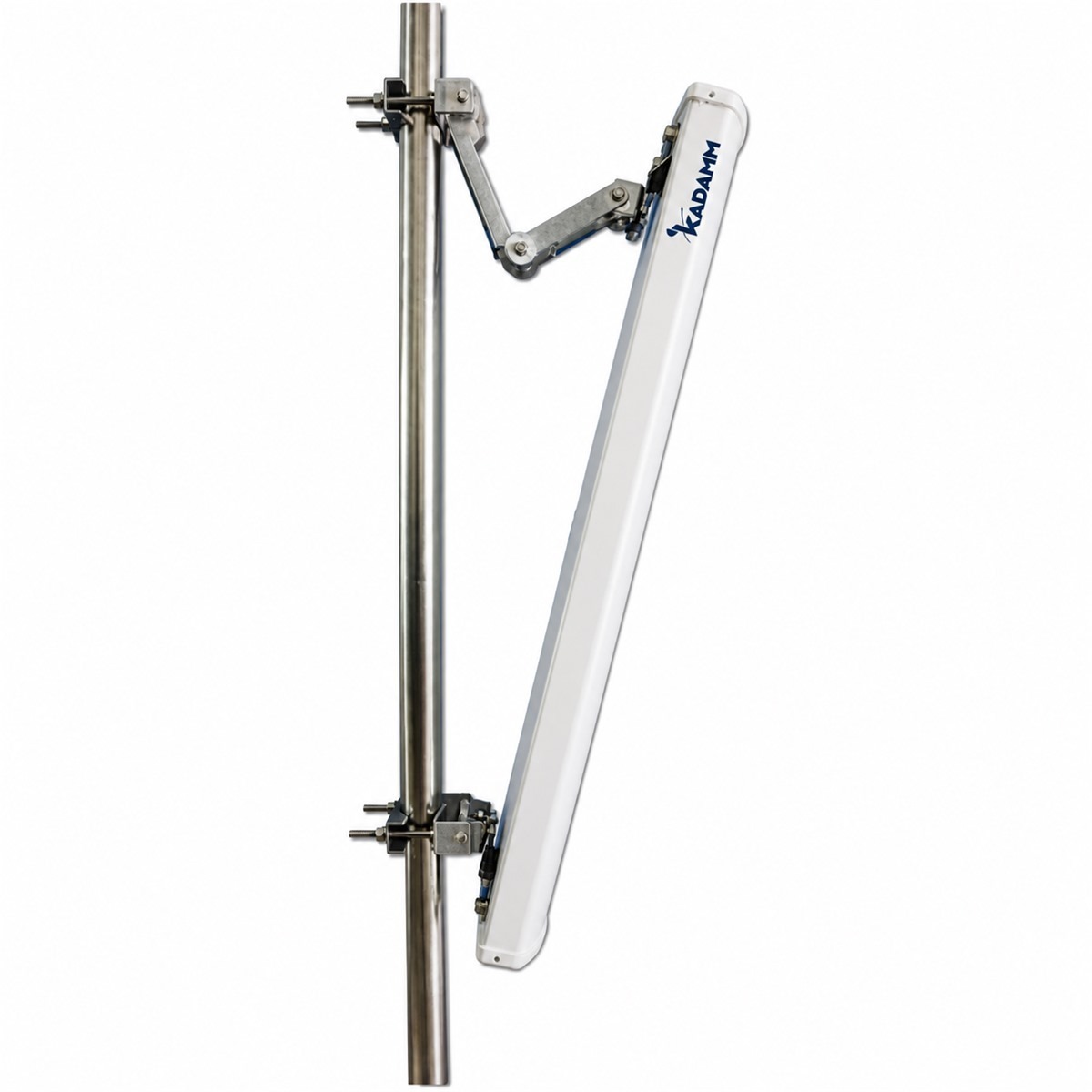

KADAMM APWX243817 — внешняя секторная антенна Wi-Fi 2400–2500 / 3300–3800 МГц, 17 дБи, 65°, 4 порта

KADAMM APWX243817 — секторная антенна Wi-Fi для базовой станции «точка — многоточка»: она обслуживает абонентов в своём секторе. Диапазоны Wi-Fi — 2,4 ГГц; полосы антенны — 2400–2500 / 3300–3800 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.

Антенна рассчитана на MIMO: входов — 4. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы.

Ширина сектора — 65° выбирается под схему базовой станции: три сектора по 120° или четыре по 90° закрывают круг. Отношение вперёд/назад — ≥23 дБ показывает, насколько антенна ослабляет сигнал соседних секторов и чужих сетей сзади.

Электрические параметры тракта: КСВН не более 1,7; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 870 × 280 × 80 мм; крепление: Ø30–60 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 4×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

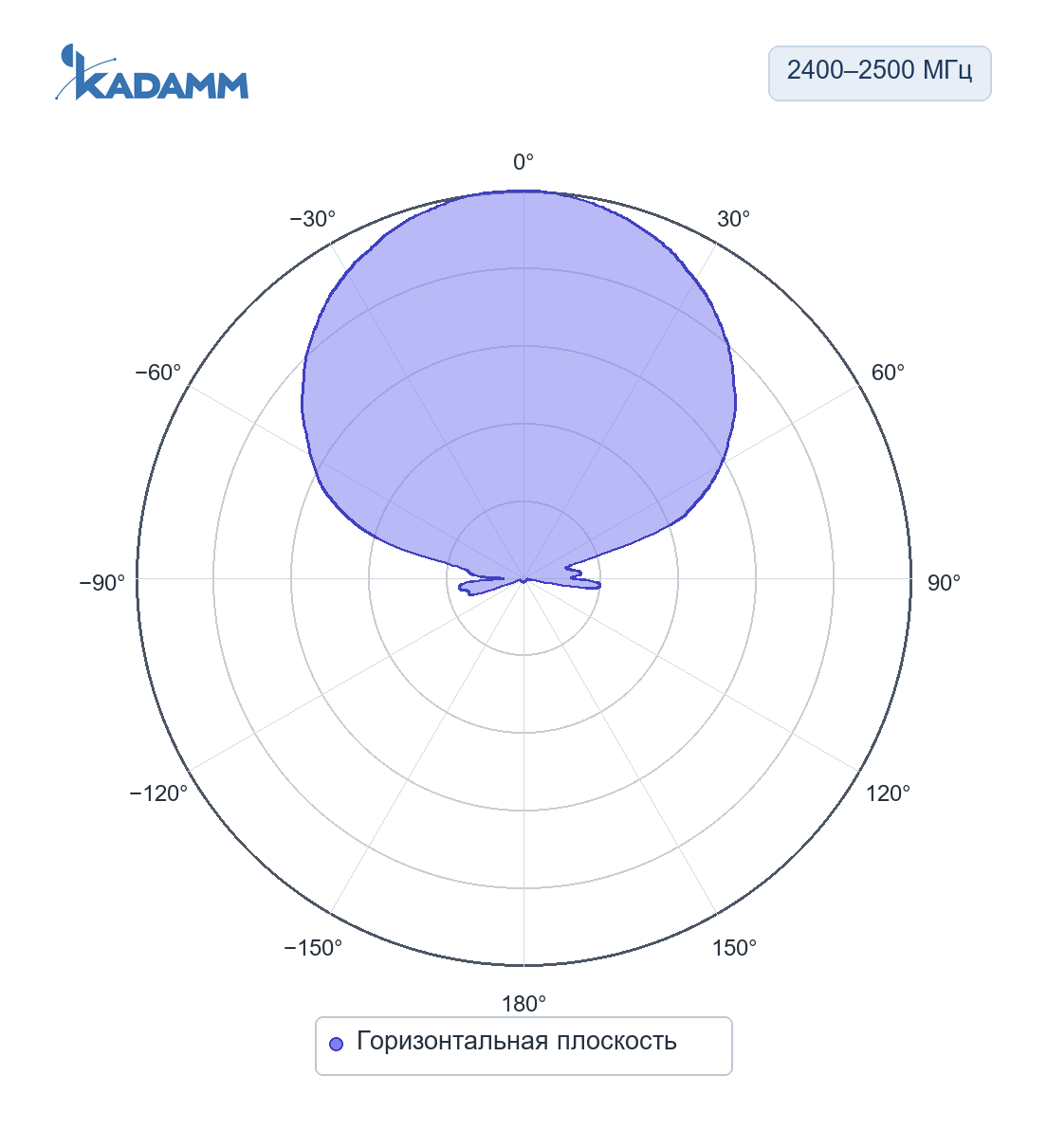

2400–2500 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65°, усиление в максимуме 17 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

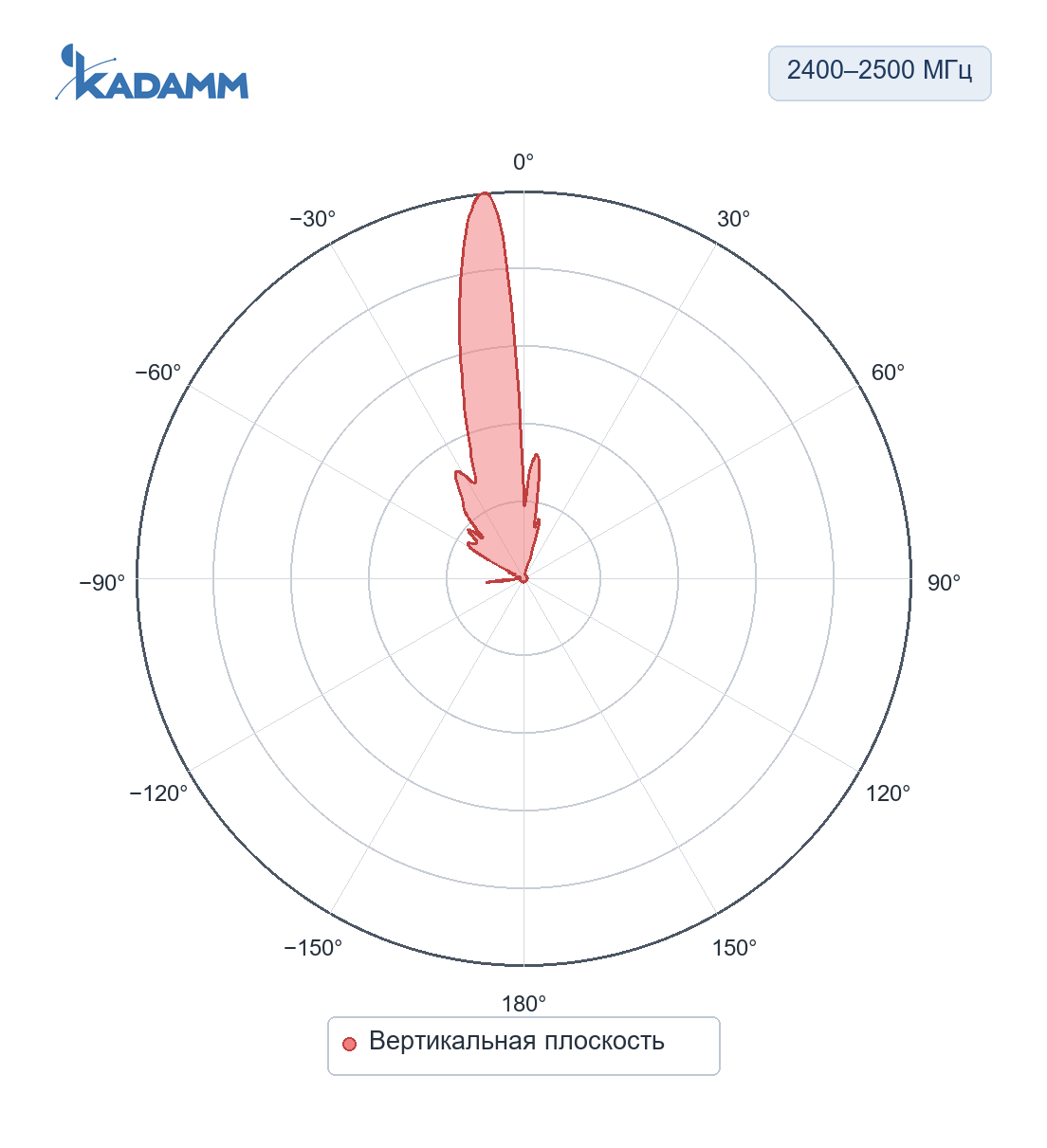

2400–2500 МГц, вертикальная плоскостьПо вертикали 7°, усиление в максимуме 17 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

3300–3800 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 65°, усиление в максимуме 17 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

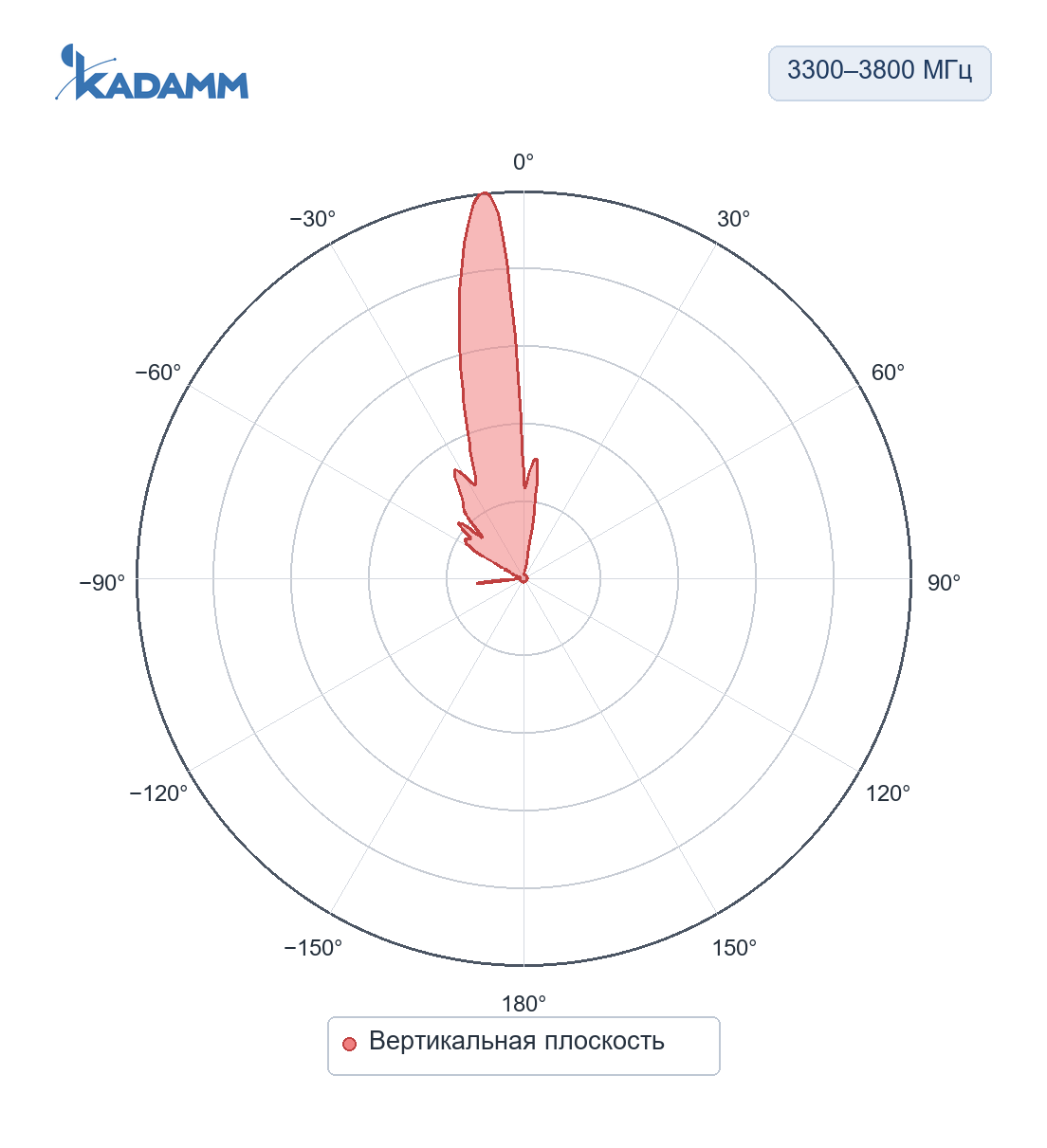

3300–3800 МГц, вертикальная плоскостьПо вертикали 7°, усиление в максимуме 17 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 7°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у APWX243817 — 4 × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы APWX243817 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APWX243817 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APWX243817 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17 = 57 дБм, то есть около 501 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 3100 МГц (середина полосы 2400–3800 МГц): L = 32,45 + 20·lg 3100 + 20·lg 1 = 102,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57 − 102,3 = −45,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах APWX243817:

Перед заказом KADAMM APWX243817 сверьте с проектом:

• Частоты оборудования — внутри 2400–3800 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 4×N
• Опора и крепление — на трубу Ø30–60 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APWX243817 — на трубу Ø30–60 мм.
• APWX243817 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — 4 × розетка N (IEC 61169-16).
• После затяжки соединения APWX243817 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APWX243817 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
