Секторная антенна Wi-Fi: 5100–7125 МГц, усиление 19 дБи, MIMO, 4 входа.
Что представляет собой антенна

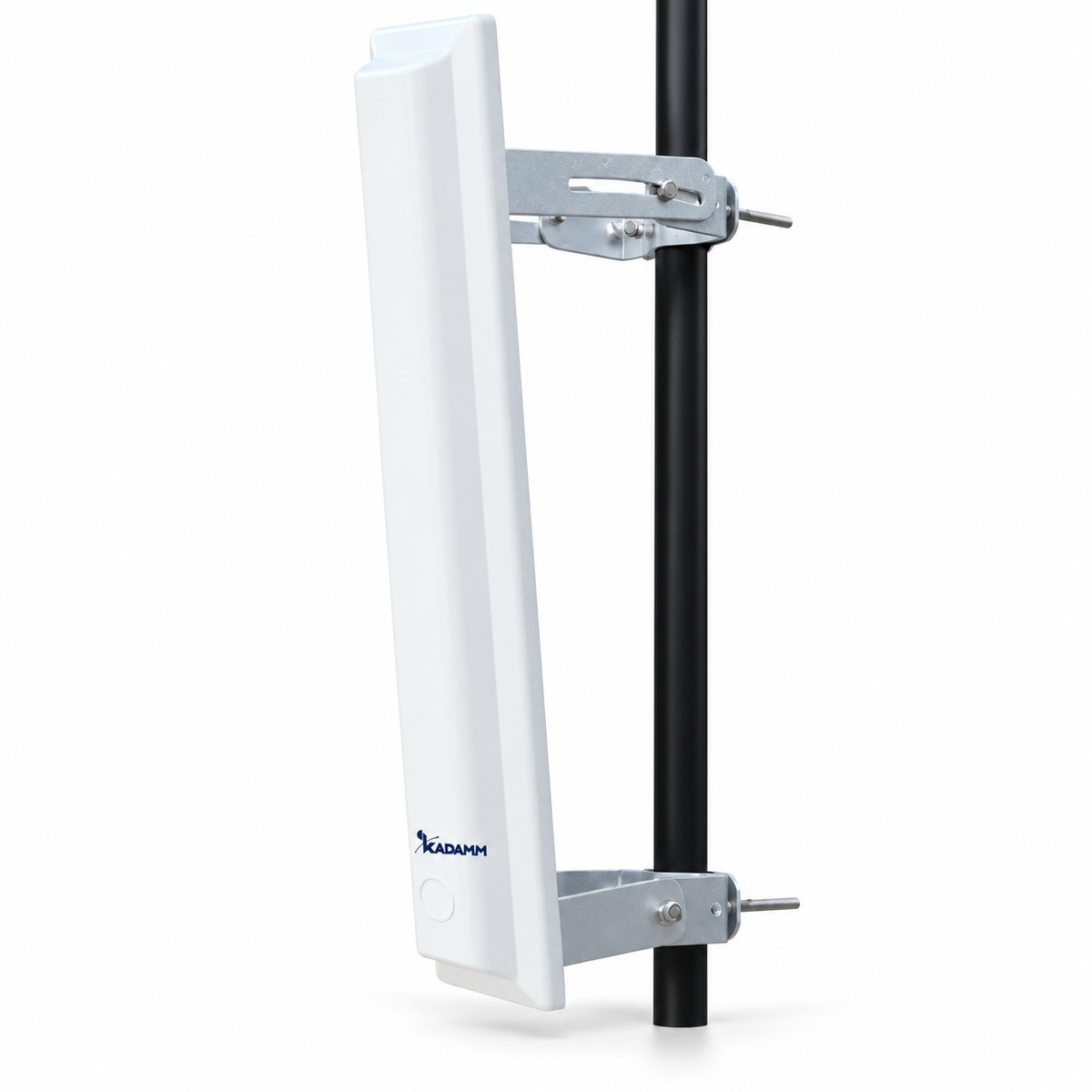

KADAMM APWX517119 — секторная антенна Wi-Fi для базовой станции «точка — многоточка»: она обслуживает абонентов в своём секторе. Диапазоны Wi-Fi — 5 и 6 ГГц; полосы антенны — 5100–7125 МГц.
Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.
Антенна рассчитана на MIMO: входов — 4. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы, развязка между входами — ≥25 дБ.
Ширина сектора — 90° выбирается под схему базовой станции: три сектора по 120° или четыре по 90° закрывают круг. Отношение вперёд/назад — ≥25 дБ показывает, насколько антенна ослабляет сигнал соседних секторов и чужих сетей сзади.
На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.
Разъёмы RP-SMA и RP-TNC — «обратные» версии SMA и TNC, которые используют роутеры и точки доступа. С обычными SMA и TNC они механически стыкуются, но центральный контакт не соединяется — проверяйте тип ответной части.
Электрические параметры тракта: КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 700 × 250 × 50 мм; масса 4,5 кг; крепление: Ø30–70 мм; рабочая температура −40…+70 °C.
Разъём — 4×RP-SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- 4 порта, у APWD517119 — 2
- Габариты 700 × 250 × 50 мм, у APWD517119 — 700 × 150 × 50 мм
- Тяжелее на 1 кг (4,5 кг и 3,5 кг)
Выбор между APWX517119 и APWD517119 зависит от того, сколько передатчиков или ветвей MIMO подключают к одной антенне.
- Полосы 5100–7125 МГц, у APWX2458165 — 2400–2500 и 5150–5850 МГц
- Усиление 19 дБи, у APWX2458165 — 16,5 дБи (больше на 2,5 дБ)
- Луч по горизонтали 90°, у APWX2458165 — 65°
- Разъём RP-SMA, у APWX2458165 — N
- Габариты 700 × 250 × 50 мм, у APWX2458165 — 500 × 167 × 55 мм
- Тяжелее на 2,4 кг (4,5 кг и 2,1 кг)
Запас по дальности больше у KADAMM APWX517119; KADAMM APWX2458165 легче и проще в монтаже.
- Полосы 5100–7125 МГц, у APW497190VP14 — 4900–7125 МГц
- Усиление 19 дБи, у APW497190VP14 — 14 дБи (больше на 5 дБ)
- 4 порта, у APW497190VP14 — 1
- Габариты 700 × 250 × 50 мм, у APW497190VP14 — 270 × 128 × 56 мм
- Тяжелее на 3 кг (4,5 кг и 1,5 кг)
Запас по дальности больше у KADAMM APWX517119; KADAMM APW497190VP14 легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Отдельные входы APWX517119.
Значение APWX517119 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 90°; по ней видно, какой сектор закрывает APWX517119.
Согласование APWX517119 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APWX517119.
Крепление: на трубу Ø30–70 мм; механический наклон +3…−10°.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5100–7125 МГц |
| Коэффициент усиления, дБи | 19 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризация | 2V + 2H |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Грозозащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × RP-SMA |
| Размеры (В × Ш × Г) | 700 × 250 × 50 мм |
| Масса антенны | 4,5 кг |
| Цвет радома | Белый |
| Механический наклон | +3…−10° |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø30–70 мм |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APWX517119 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APWX517119 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 19 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 19 = 59 дБм, то есть около 794 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 6112 МГц (середина полосы 5100–7125 МГц): L = 32,45 + 20·lg 6112 + 20·lg 1 = 108,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 59 − 108,2 = −49,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.
Сети и службы в полосах APWX517119:
Перед заказом KADAMM APWX517119 сверьте с проектом:
- Частоты оборудования — внутри 5100–7125 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 4×RP-SMA
- Опора и крепление — на трубу Ø30–70 мм
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление APWX517119 — на трубу Ø30–70 мм.
- APWX517119 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- Наклон APWX517119: механический +3…−10° — кронштейном.
- Разъёмы — 4 × RP-SMA.
- После затяжки соединения APWX517119 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление APWX517119 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ APWX517119
- Монтажный комплект на трубу Ø30–70 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание APWX517119 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APWX517119 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APWX517119 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APWX517119 | KADAMM APWD517119 | KADAMM APWX2458165 | KADAMM APW497190VP14 |
|---|---|---|---|---|
| Фото |  | — |  |  |
| Диапазон частот | 5100–7125 МГц | 5100–7125 МГц | 2400–2500 и 5150–5850 МГц | 4900–7125 МГц |
| Усиление | 19 дБи | 19 дБи | 16,5 дБи | 14 дБи |
| Луч по горизонтали | 90° | 90° | 65° | 90° |
| Поляризация | 2V + 2H | V/H | ±45° | Вертикальная |
| Порты | 4 | 2 | 4 | 1 |
| Габариты | 700 × 250 × 50 мм | 700 × 150 × 50 мм | 500 × 167 × 55 мм | 270 × 128 × 56 мм |
| Масса | 4,5 кг | 3,5 кг | 2,1 кг | 1,5 кг |
| Страница | Эта модель | — | Открыть | Открыть |
