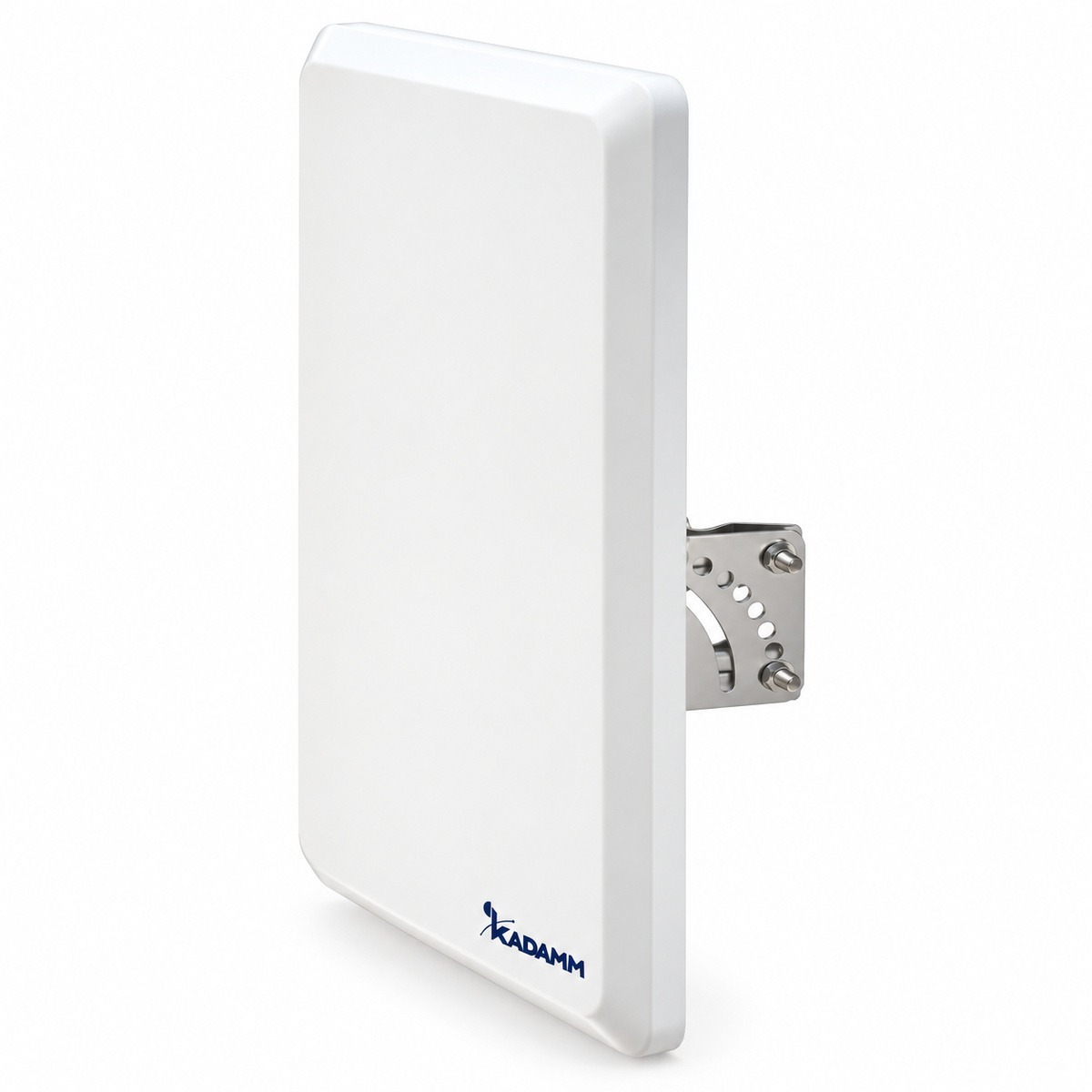

KADAMM APWX597118 — внешняя секторная антенна Wi-Fi 5900–7125 МГц, 18 дБи, 60°, 4 порта

KADAMM APWX597118 — секторная антенна Wi-Fi для базовой станции «точка — многоточка»: она обслуживает абонентов в своём секторе. Диапазоны Wi-Fi — 6 ГГц; полосы антенны — 5900–7125 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.

Антенна рассчитана на MIMO: входов — 4. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы, развязка между входами — ≥25 дБ.

Ширина сектора — 60° выбирается под схему базовой станции: три сектора по 120° или четыре по 90° закрывают круг. Отношение вперёд/назад — ≥30 дБ показывает, насколько антенна ослабляет сигнал соседних секторов и чужих сетей сзади.

Разъёмы RP-SMA и RP-TNC — «обратные» версии SMA и TNC, которые используют роутеры и точки доступа. С обычными SMA и TNC они механически стыкуются, но центральный контакт не соединяется — проверяйте тип ответной части.

Электрические параметры тракта: КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 400 × 300 × 25 мм; масса 2,5 кг; крепление: Ø30–50 мм; рабочая температура −40…+70 °C.

Разъём — 4×RP-SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APWX597118 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APWX597118 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 6512 МГц (середина полосы 5900–7125 МГц): L = 32,45 + 20·lg 6512 + 20·lg 1 = 108,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 108,7 = −50,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах APWX597118:

Перед заказом KADAMM APWX597118 сверьте с проектом:

• Частоты оборудования — внутри 5900–7125 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 4×RP-SMA
• Опора и крепление — на трубу Ø30–50 мм
• Климат площадки — в пределах −40…+70 °C

• Крепление APWX597118 — на трубу Ø30–50 мм.
• APWX597118 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Наклон APWX597118: механический ± 15° — кронштейном.
• Разъёмы — 4 × RP-SMA.
• После затяжки соединения APWX597118 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APWX597118 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
