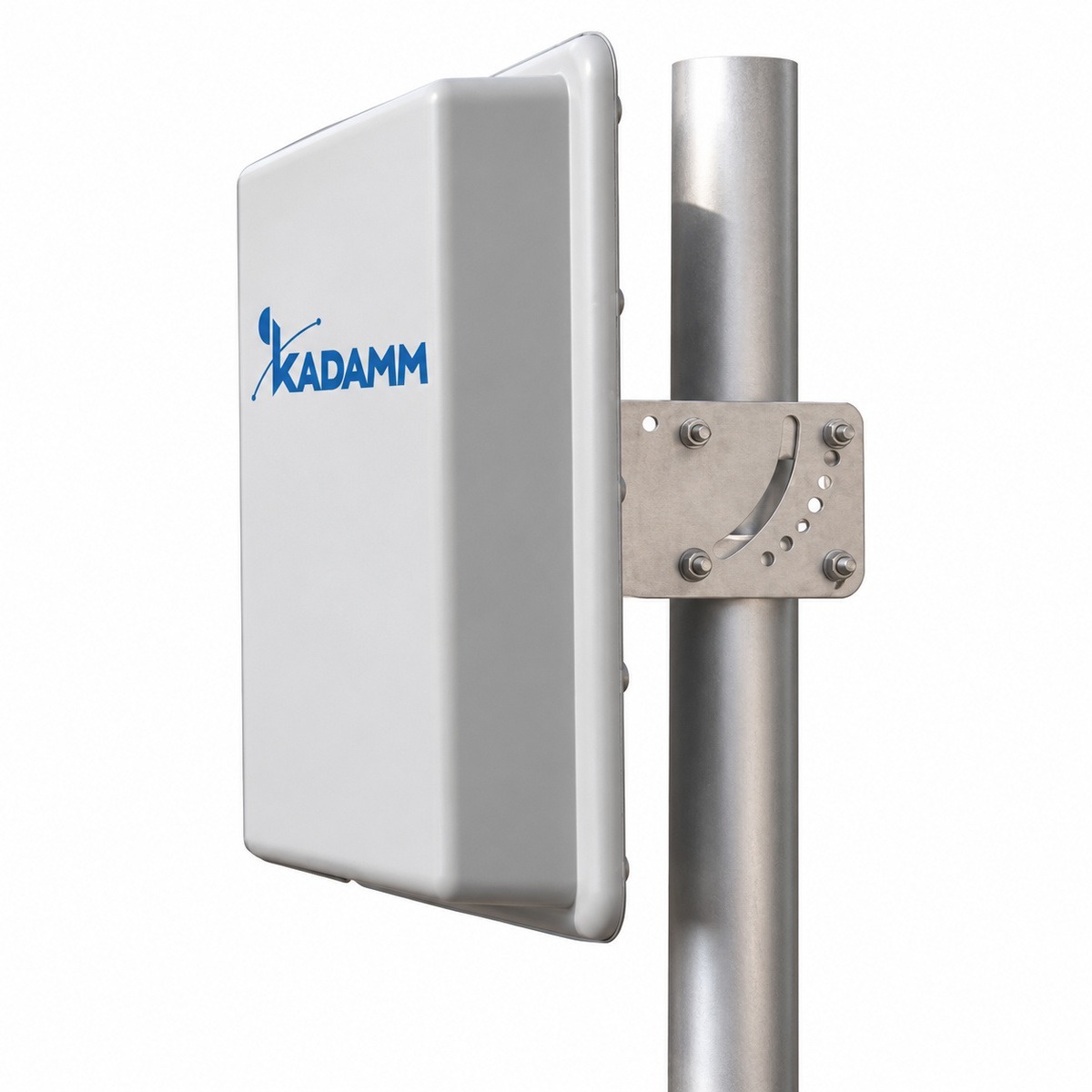

Модель KADAMM APWD515817: направленная антенна Wi-Fi, 5150–5850 МГц, усиление 17 дБи, луч 25°, 4 порта.
О модели
В рабочую полосу KADAMM APWD515817 (5150–5850 МГц) попадают Wi-Fi 5 ГГц. С усилением 17 дБи модель APWD515817 собирает энергию в узкий луч и работает на дальность. Ширина луча в горизонтальной плоскости — 25°, в вертикальной — 14°.
Поляризация — две линейные (V+H). 4 разъёма KADAMM APWD515817 дают отдельные входы на каждую систему и поляризацию. Электрический наклон — 0°. Разъёмы: 4×N.
Габариты — 325 × 325 × 65 мм, масса 1,5 кг. Крепление: Ø30–50 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 17 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 25° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥23 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 325 × 325 × 65 мм |
| Размеры упаковки | 365 × 335 × 128 мм |
| Масса антенны | 1,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | стабилизированный к УФ ABS |
| Механический наклон | −10…0° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–50 мм |
Вопросы по модели
Рабочий диапазон APWD515817 — 5150–5850 МГц.
Коэффициент усиления APWD515817 — 17 дБи. Ширина луча по горизонтали — 25°.
4×N. Исполнение APWD515817 с другим разъёмом — уточняйте у менеджера.
Крепление APWD515817: Ø30–50 мм. Габариты 325 × 325 × 65 мм, масса 1,5 кг.
Техническое описание APWD515817 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
