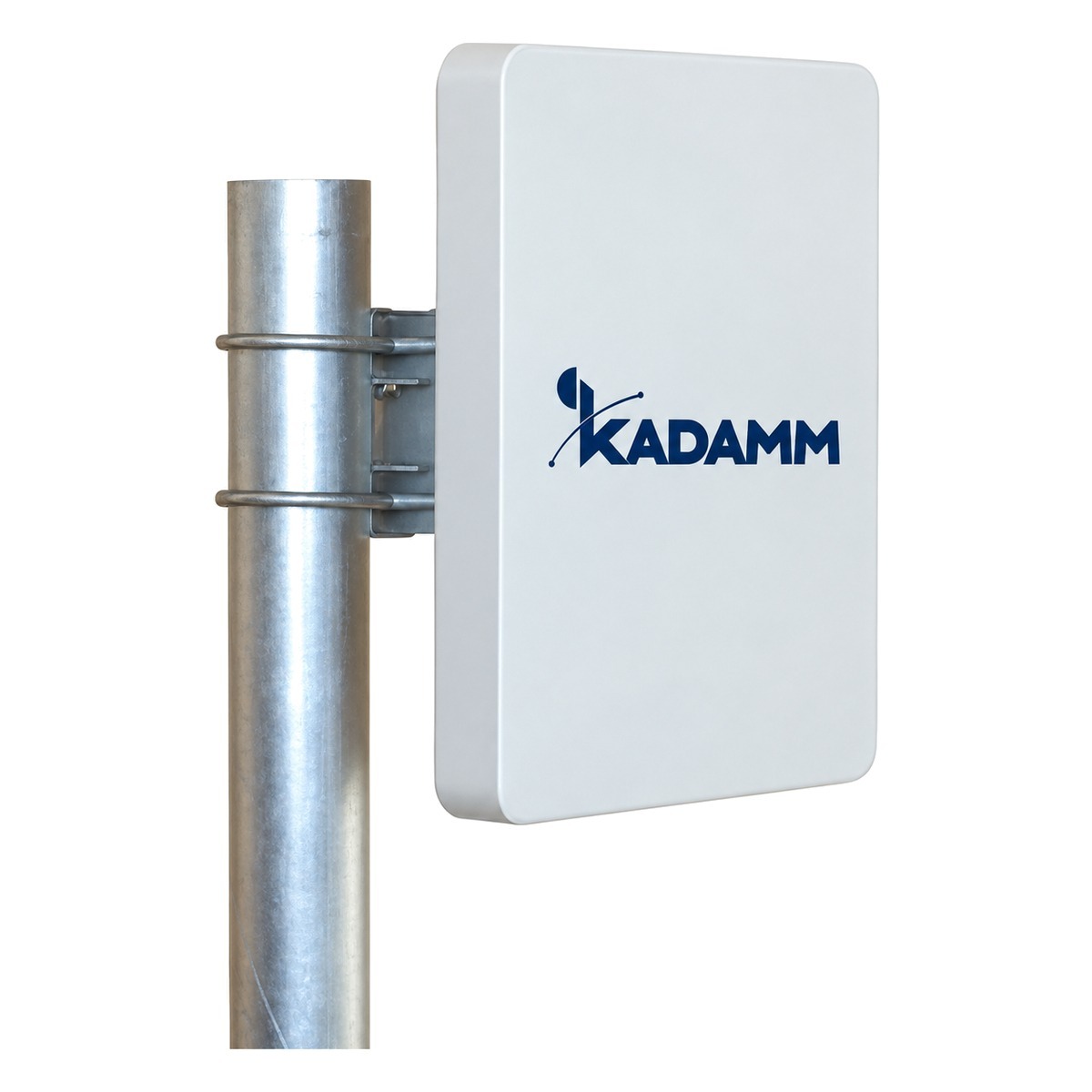

KADAMM APWD515817-3 — направленная антенна Wi-Fi: 5150–5850 МГц, усиление 17 дБи, луч 30°, 2 порта.
О модели
Полоса 5150–5850 МГц у KADAMM APWD515817-3 перекрывает Wi-Fi 5 ГГц — на этих частотах модель и применяют. С усилением 17 дБи модель APWD515817-3 собирает энергию в узкий луч и работает на дальность. Ширина луча в горизонтальной плоскости — 30°, в вертикальной — 14°.
Поляризация — две линейные (V+H). 2 разъёма KADAMM APWD515817-3 дают отдельные входы на каждую систему и поляризацию. Электрический наклон — 0°. Разъёмы: 2×N.
Габариты — 260 × 190 × 30 мм, масса 0,5 кг. Крепление: Ø30–50 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 17 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥25 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 260 × 190 × 30 мм |
| Размеры упаковки | 290 × 195 × 80 мм |
| Масса антенны | 0,5 кг |
| Максимальная скорость ветра | 36,9 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −10 - +10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–50 мм |
Вопросы по модели
Рабочий диапазон APWD515817-3 — 5150–5850 МГц.
Коэффициент усиления APWD515817-3 — 17 дБи. Ширина луча по горизонтали — 30°.
2×N. Исполнение APWD515817-3 с другим разъёмом — уточняйте у менеджера.
Крепление APWD515817-3: Ø30–50 мм. Габариты 260 × 190 × 30 мм, масса 0,5 кг.
Для APWD515817-3 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
