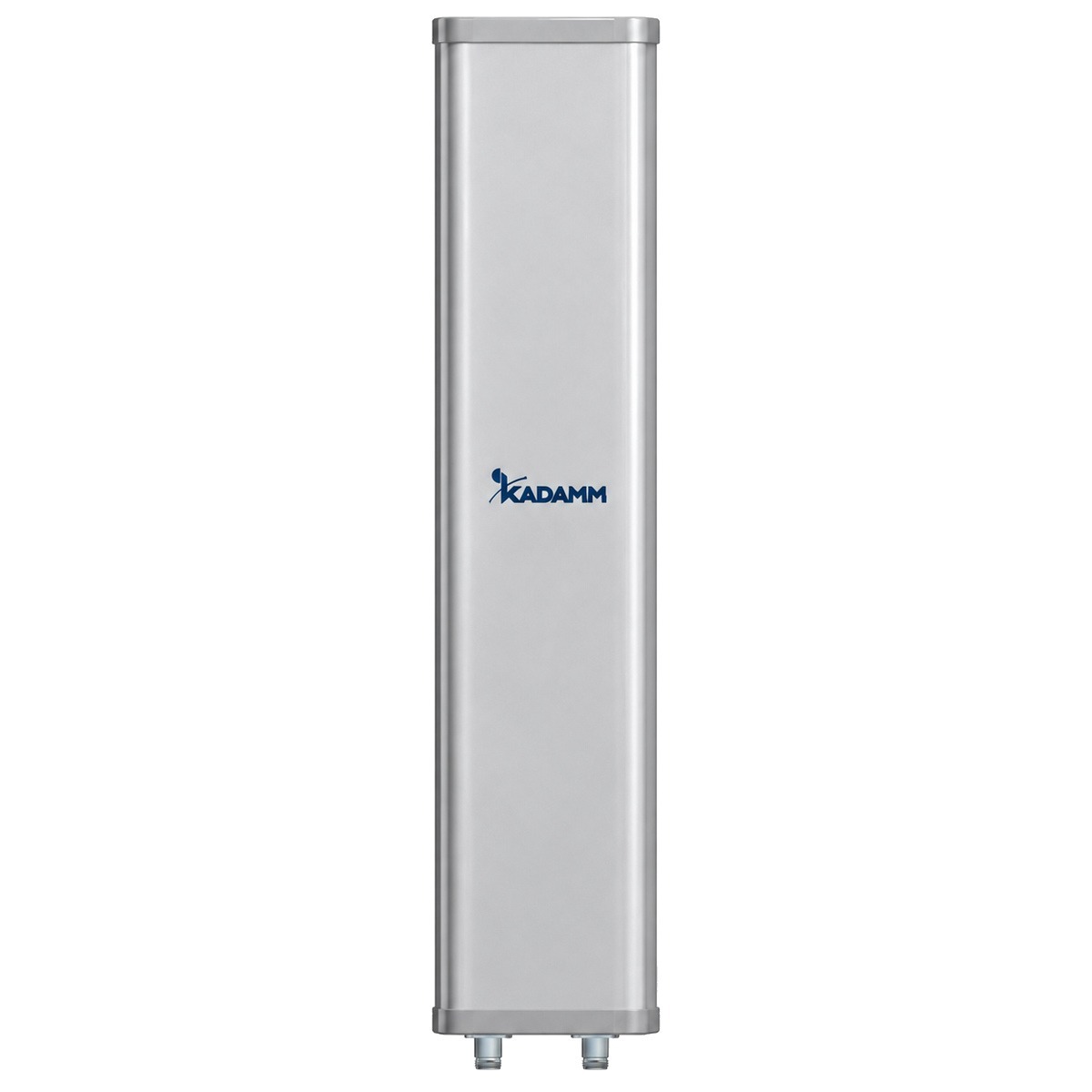

KADAMM APW2490VH14 — секторная антенна Wi-Fi: 2400–2500 МГц, усиление 14 дБи, луч 90°, 2 порта.
О модели
Полоса 2400–2500 МГц у KADAMM APW2490VH14 перекрывает Wi-Fi 2,4 ГГц — на этих частотах модель и применяют. Усиление 14 дБи — у KADAMM APW2490VH14 заметный выигрыш по дальности без узкого луча. Ширина луча в горизонтальной плоскости — 90°, в вертикальной — 15°.
Поляризация — две линейные (V+H). У KADAMM APW2490VH14 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 2×N.
Масса — 1,6 кг, размеры 450 × 128 × 56 мм. Крепление: Ø35–75 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Подавление первого бокового лепестка, дБ | ≥15 |
| Развязка между входами, дБ | ≥30 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 450 × 128 × 56 мм |
| Размеры упаковки | 535 × 135 × 188 мм |
| Масса антенны | 1,6 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Вопросы по модели
Рабочий диапазон APW2490VH14 — 2400–2500 МГц.
Коэффициент усиления APW2490VH14 — 14 дБи. Ширина луча по горизонтали — 90°.
2×N. Исполнение APW2490VH14 с другим разъёмом — уточняйте у менеджера.
Крепление APW2490VH14: Ø35–75 мм. Габариты 450 × 128 × 56 мм, масса 1,6 кг.
Техническое описание APW2490VH14 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
