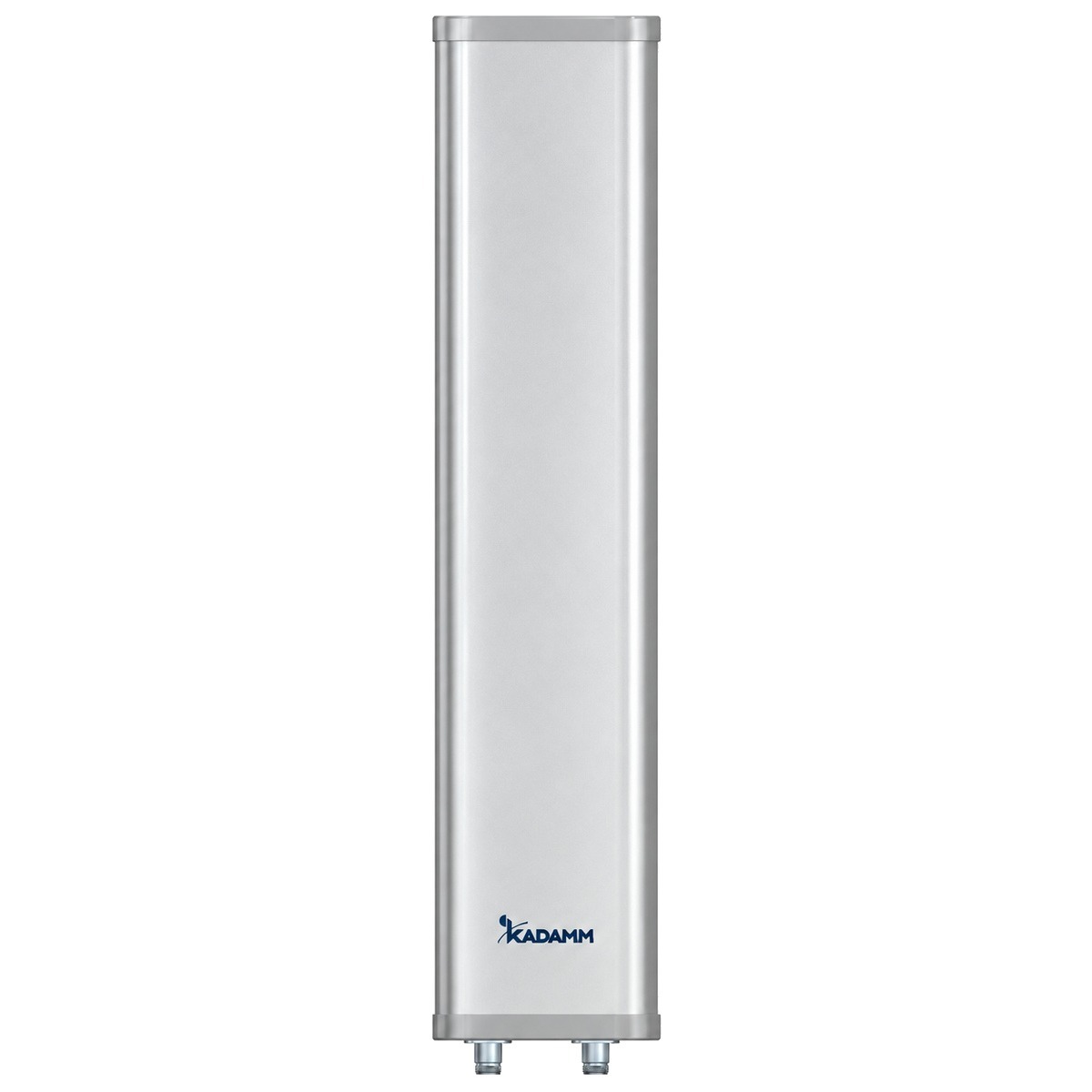

KADAMM APW2490VH16 — секторная антенна Wi-Fi: 2400–2500 МГц, усиление 16 дБи, луч 90°, 2 порта.
О модели
По частотам (2400–2500 МГц) KADAMM APW2490VH16 подходит для систем: Wi-Fi 2,4 ГГц. С усилением 16 дБи модель APW2490VH16 собирает энергию в узкий луч и работает на дальность. Ширина луча в горизонтальной плоскости — 90°, в вертикальной — 7,5°.
Поляризация — две линейные (V+H). 2 разъёма KADAMM APW2490VH16 дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×N.
Масса — 2,9 кг, размеры 940 × 128 × 56 мм. Крепление: Ø35–75 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 16 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Подавление первого бокового лепестка, дБ | ≥15 |
| Развязка между входами, дБ | ≥30 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 940 × 128 × 56 мм |
| Размеры упаковки | 1050 × 230 × 160 мм |
| Масса антенны | 2,9 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Вопросы по модели
Рабочий диапазон APW2490VH16 — 2400–2500 МГц.
Коэффициент усиления APW2490VH16 — 16 дБи. Ширина луча по горизонтали — 90°.
У APW2490VH16 — 2×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APW2490VH16: Ø35–75 мм. Габариты 940 × 128 × 56 мм, масса 2,9 кг.
Для APW2490VH16 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
