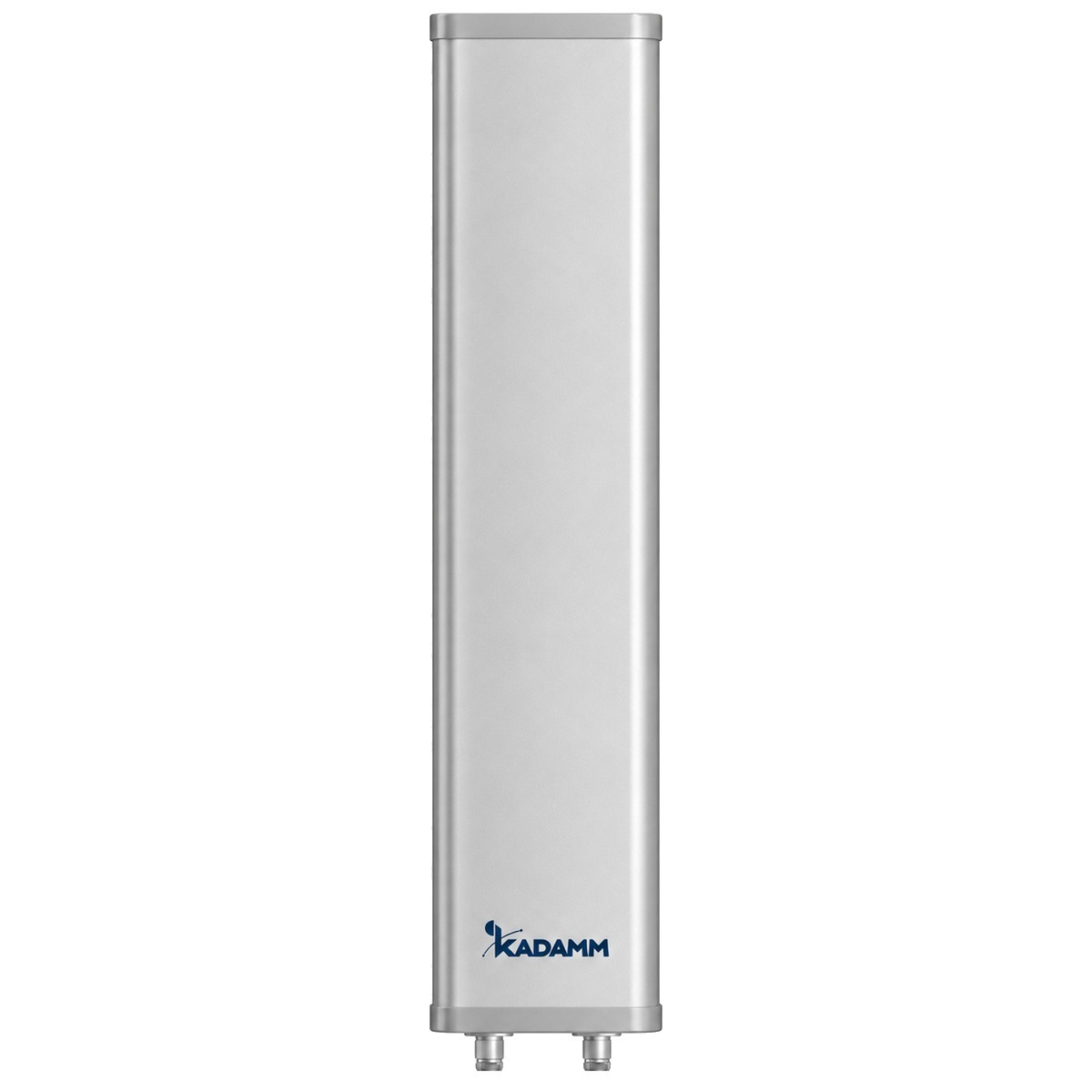

Модель KADAMM APW2490DP14: секторная антенна Wi-Fi, 2400–2500 МГц, усиление 14 дБи, луч 90°, 2 порта.
О модели
По частотам (2400–2500 МГц) KADAMM APW2490DP14 подходит для систем: Wi-Fi 2,4 ГГц. При усилении 14 дБи модель APW2490DP14 подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 90°, в вертикальной — 15°.
Поляризация — ±45°. 2 разъёма KADAMM APW2490DP14 дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×N.
Масса — 1,6 кг, размеры 500 × 128 × 56 мм. Крепление: Ø35–75 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Подавление первого бокового лепестка, дБ | ≥15 |
| Развязка между входами, дБ | ≥30 |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 500 × 128 × 56 мм |
| Размеры упаковки | 600 × 230 × 160 мм |
| Масса антенны | 1,6 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Вопросы по модели
Рабочий диапазон APW2490DP14 — 2400–2500 МГц.
Коэффициент усиления APW2490DP14 — 14 дБи. Ширина луча по горизонтали — 90°.
2×N. Исполнение APW2490DP14 с другим разъёмом — уточняйте у менеджера.
Крепление APW2490DP14: Ø35–75 мм. Габариты 500 × 128 × 56 мм, масса 1,6 кг.
Для APW2490DP14 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
