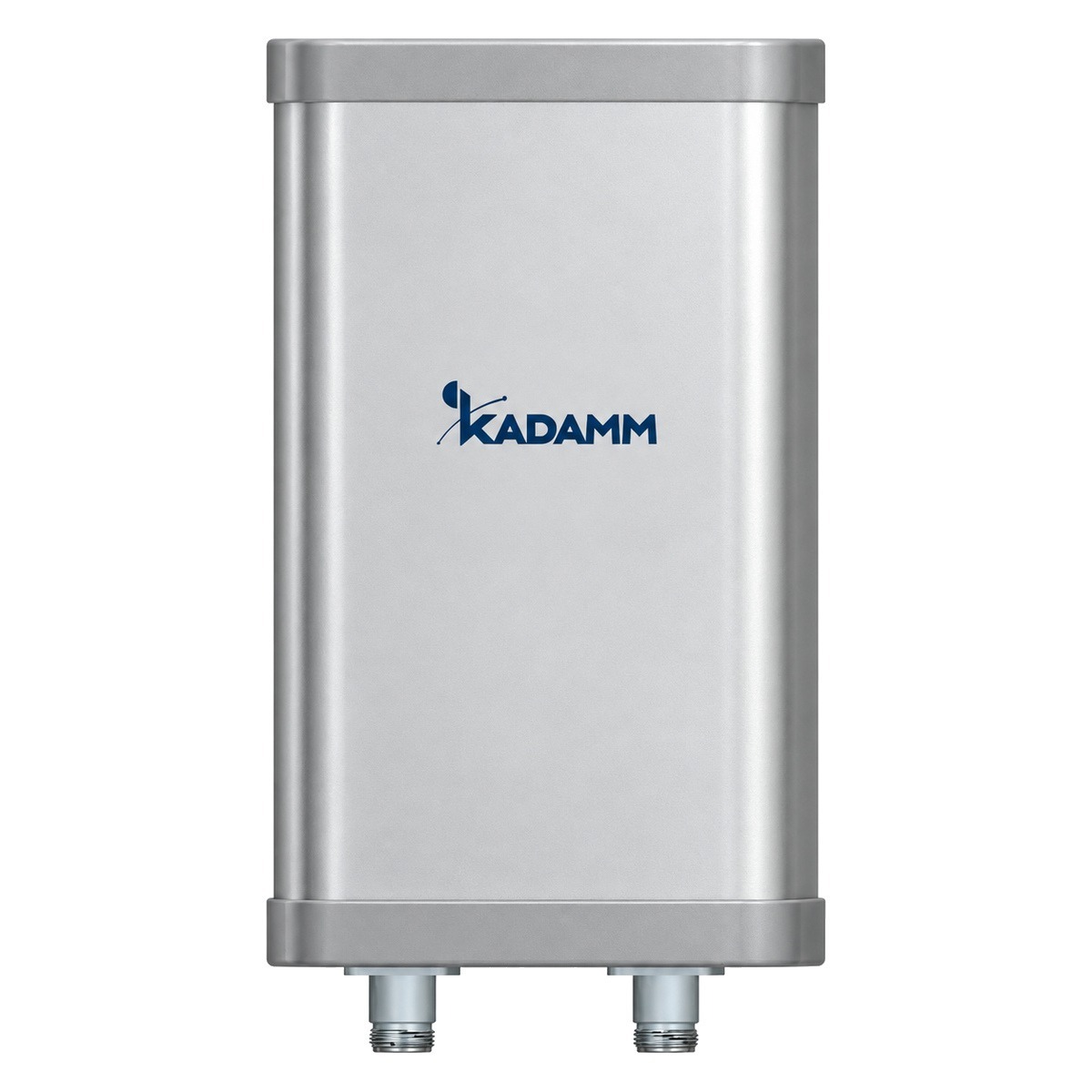

KADAMM APW2490VH11 — секторная антенна Wi-Fi: 2400–2500 МГц, усиление 11 дБи, луч 90°, 2 порта.
О модели
В рабочую полосу KADAMM APW2490VH11 (2400–2500 МГц) попадают Wi-Fi 2,4 ГГц. Усиление 11 дБи — у KADAMM APW2490VH11 заметный выигрыш по дальности без узкого луча. Ширина луча в горизонтальной плоскости — 90°, в вертикальной — 30°.
Поляризация — две линейные (V+H). У KADAMM APW2490VH11 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 2×N.
Масса — 1 кг, размеры 280 × 128 × 56 мм. Крепление: Ø35–75 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥22 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Развязка между входами, дБ | ≥30 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 280 × 128 × 56 мм |
| Размеры упаковки | 400 × 230 × 160 мм |
| Масса антенны | 1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Вопросы по модели
Рабочий диапазон APW2490VH11 — 2400–2500 МГц.
Коэффициент усиления APW2490VH11 — 11 дБи. Ширина луча по горизонтали — 90°.
2×N. Исполнение APW2490VH11 с другим разъёмом — уточняйте у менеджера.
Крепление APW2490VH11: Ø35–75 мм. Габариты 280 × 128 × 56 мм, масса 1 кг.
Техническое описание APW2490VH11 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
