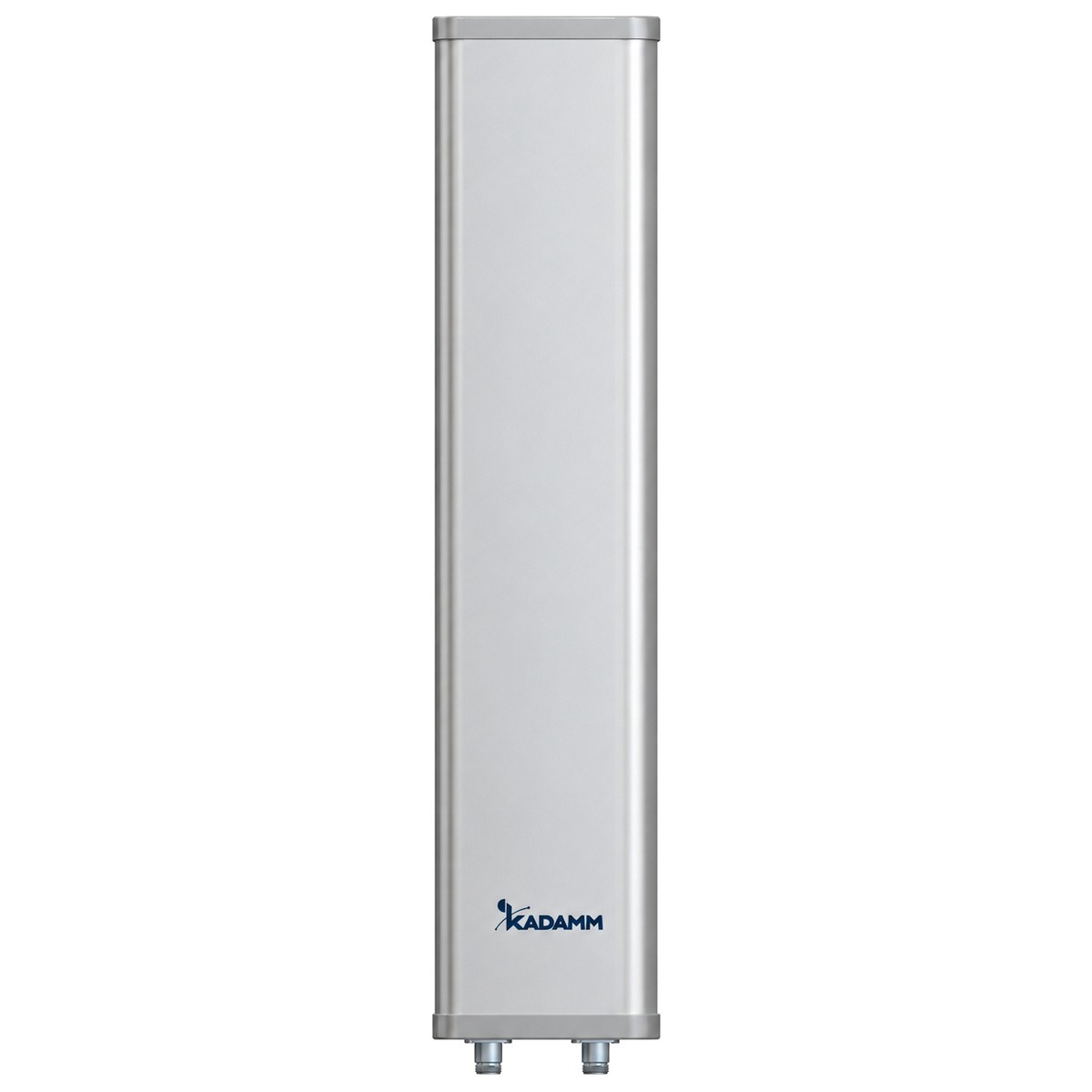

KADAMM APW24120DP12 — секторная антенна Wi-Fi: 2400–2500 МГц, усиление 12 дБи, луч 120°, 2 порта.
О модели
Полоса 2400–2500 МГц у KADAMM APW24120DP12 перекрывает Wi-Fi 2,4 ГГц — на этих частотах модель и применяют. Усиление 12 дБи — у KADAMM APW24120DP12 заметный выигрыш по дальности без узкого луча. Ширина луча в горизонтальной плоскости — 120°, в вертикальной — 15°.
Поляризация — ±45°. 2 разъёма KADAMM APW24120DP12 дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×N.
Габариты — 500 × 128 × 56 мм, масса 1,5 кг. Крепление: Ø35–75 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Развязка между входами, дБ | ≥28 |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 500 × 128 × 56 мм |
| Размеры упаковки | 600 × 230 × 160 мм |
| Масса антенны | 1,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Вопросы по модели
Рабочий диапазон APW24120DP12 — 2400–2500 МГц.
Коэффициент усиления APW24120DP12 — 12 дБи. Ширина луча по горизонтали — 120°.
2×N. Исполнение APW24120DP12 с другим разъёмом — уточняйте у менеджера.
Крепление APW24120DP12: Ø35–75 мм. Габариты 500 × 128 × 56 мм, масса 1,5 кг.
Техническое описание APW24120DP12 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
