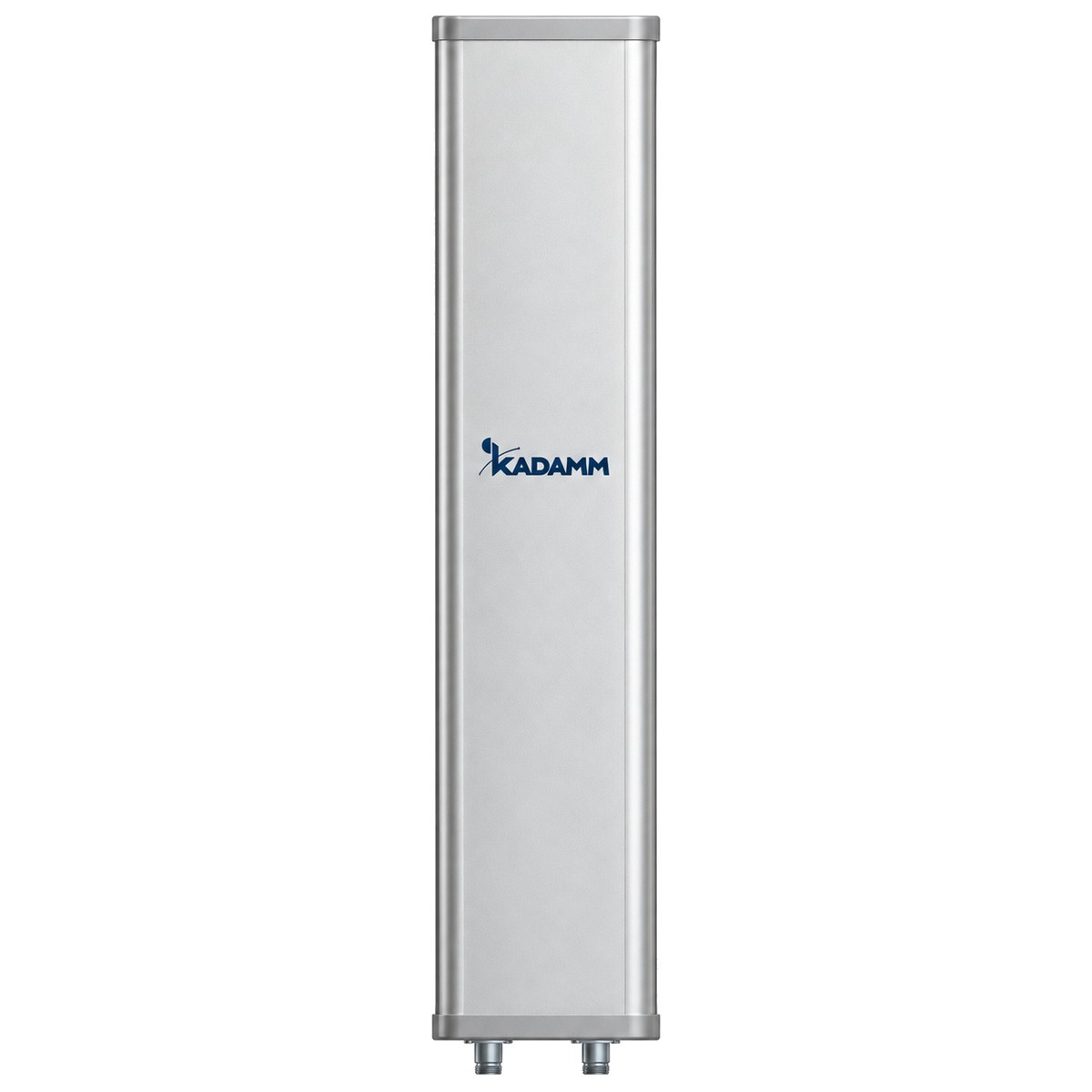

KADAMM APW24120VH12 — внешняя секторная антенна Wi-Fi 2400–2500 МГц, 12 дБи, 2 порта

Name: KADAMM APW24120VH12 — внешняя секторная антенна Wi-Fi 2400–2500 МГц, 12 дБи, 2 порта
Brand: КАДАММ
SKU: APW24120VH12

Производитель:КАДАММ

Артикул: APW24120VH12

Техническое описание KADAMM APW24120VH12

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Секторная антенна Wi-Fi

Секторная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APW24120VH12; 2400–2500 МГц, усиление 12 дБи, луч 118°, 2 порта.

2400–2500 МГц

Диапазон

12 дБи

Усиление

118°

Ширина луча (Г)

Две линейные (V+H)

Поляризация

2×N

Разъёмы

500 мм

Высота

О модели

По частотам (2400–2500 МГц) KADAMM APW24120VH12 подходит для систем: Wi-Fi 2,4 ГГц. При усилении 12 дБи модель APW24120VH12 подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 118°, в вертикальной — 15°.

Поляризация — две линейные (V+H). У KADAMM APW24120VH12 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 2×N.

Масса — 1,5 кг, размеры 500 × 128 × 56 мм. Крепление: Ø35–75 мм. Работает при температуре −40…+60 °C.

На что смотреть при подборе

Полоса 2400–2500 МГцПроверьте, что частоты вашей системы лежат внутри полосы APW24120VH12 с запасом по краям.

Усиление 12 дБиДля KADAMM APW24120VH12 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 118°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM APW24120VH12.

КСВН ≤1,5Согласование KADAMM APW24120VH12 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 200 ВтПредел для KADAMM APW24120VH12 на один порт; суммарную мощность передатчиков сверяйте с ним.

Условия работыKADAMM APW24120VH12: температура −40…+60 °C.

Технические характеристики

Параметр	Значение
Диапазон частот	2400–2500 МГц
Коэффициент усиления, дБи	12
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	118°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	15°
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥18
Развязка между входами, дБ	≥28
Поляризация	Две линейные (V+H)
КСВН	≤1,5
Входное сопротивление	50 Ом
Максимальная мощность на порт	200 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	2 × розетка N (IEC 61169-16)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	500 × 128 × 56 мм
Размеры упаковки	600 × 230 × 160 мм
Масса антенны	1,5 кг
Максимальная скорость ветра	60 м/с
Материал радома	Непластифицированный ПВХ (uPVC)
Механический наклон	0–15°
Рабочая температура	−40…+60 °C
Крепление на трубу	Ø35–75 мм

Вопросы по модели

На каких частотах работает KADAMM APW24120VH12?

Рабочий диапазон APW24120VH12 — 2400–2500 МГц.

Какое усиление у KADAMM APW24120VH12?

Коэффициент усиления APW24120VH12 — 12 дБи. Ширина луча по горизонтали — 118°.

Какой разъём у KADAMM APW24120VH12?

У APW24120VH12 — 2×N. Нужен другой тип разъёма — назовите его в запросе на подбор.

Как крепится KADAMM APW24120VH12?

Крепление APW24120VH12: Ø35–75 мм. Габариты 500 × 128 × 56 мм, масса 1,5 кг.

Есть ли документы на KADAMM APW24120VH12?

Техническое описание APW24120VH12 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
