Печатные встраиваемые антенны: 600–3800 МГц, усиление 1,6–5 дБи.
Что представляет собой антенна

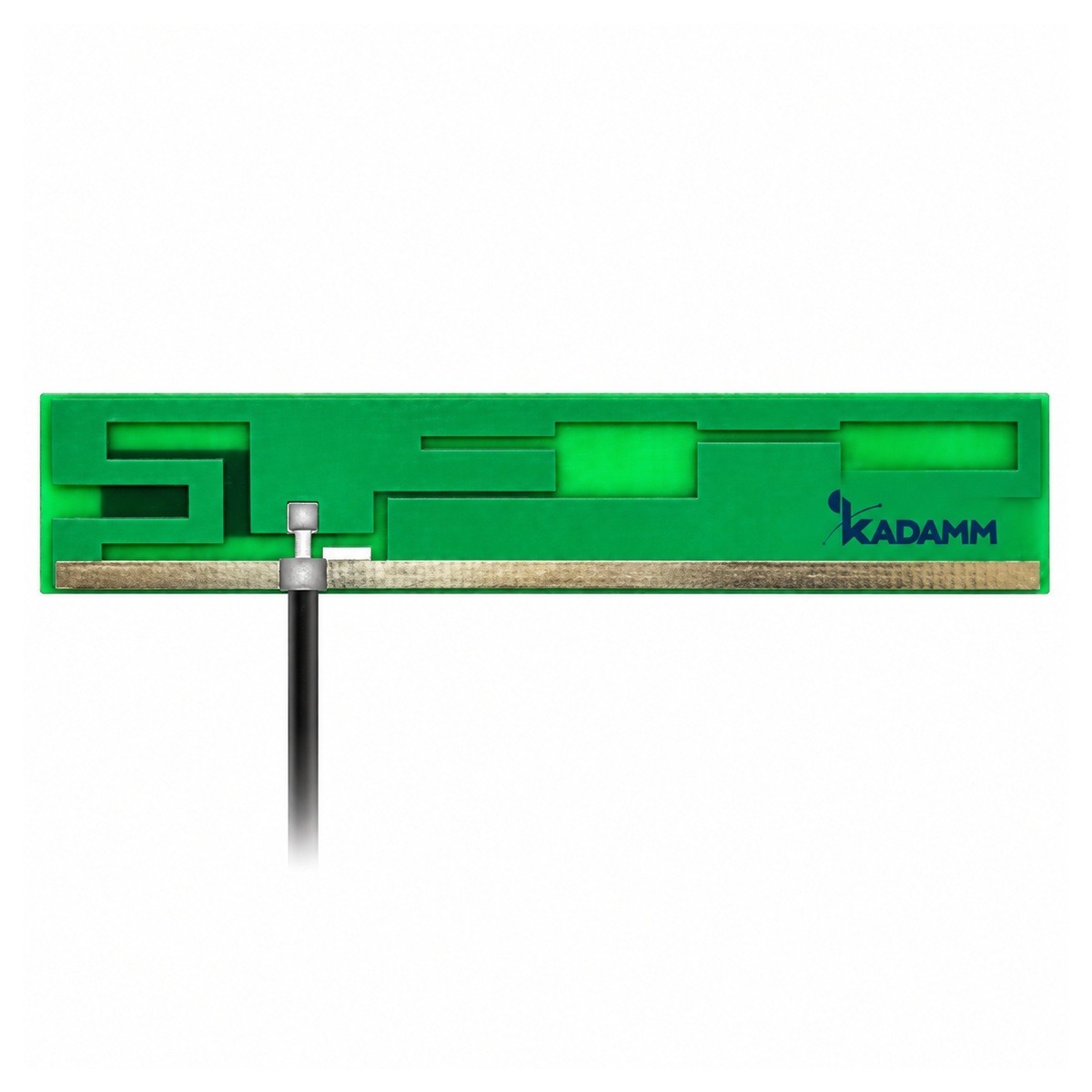

KADAMM APCB-LTE-5 — печатные встраиваемые антенны диапазона 600–3800 МГц. Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.
Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.
Усиление по техническому описанию — 1,6–5 дБи; в корпусе оно обычно ниже на величину потерь на окружение.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Чем отличается от похожих моделей KADAMM
- Полосы 600–3800 МГц, у AFP-LTE — 698–6000 МГц
- Габариты уточняйте у менеджера, у AFP-LTE — по исполнению (см. таблицу «Исполнения»)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 600–3800 МГц, у AHS — 315, 428–438, 700–2200 и 2400–2500 МГц
- Габариты уточняйте у менеджера, у AHS — по исполнению (см. таблицу «Исполнения»)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 600–3800 МГц, у APCB-2458-3.5 — 2400–2500 и 5150–5850 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APCB-LTE-5 с запасом по краям.
Значение APCB-LTE-5 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование APCB-LTE-5 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | по исполнению (см. таблицу «Исполнения») |
| Усиление | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | печатная антенна на плате (PCB) с кабельным выводом для установки в корпус |
| Кабель и разъём | уточняйте у менеджера |
| Размеры | уточняйте у менеджера |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Размер, мм | Кабель, разъём | Монтаж |
|---|---|---|---|---|---|---|
| KADAMM APCB-LTE-5 | 600–960 / 1700–3800 МГц | 2,0 / 5,0 дБи (тип.) | 2,0 (тип.) | уточняйте у менеджера | уточняйте у менеджера | установка в корпус |

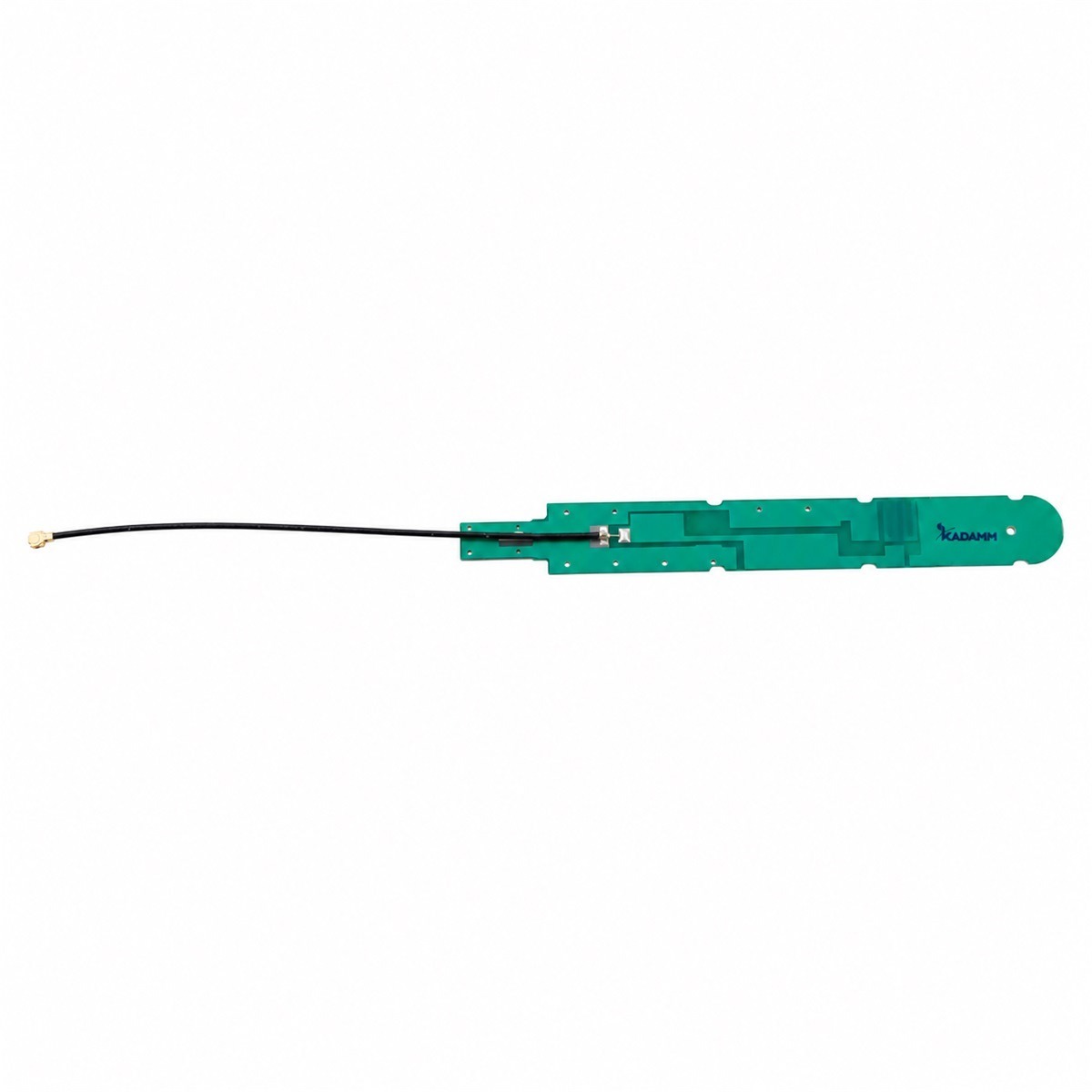

| KADAMM APCB-LTE-12414 | 700–2700 МГц | 1,6 дБи | ≤1,6 | 124,5 × 14 | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APCB-LTE-5 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APCB-LTE-5 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,6 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1,6 = 41,6 дБм, то есть около 14 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 600–3800 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41,6 − 99,3 = −57,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.
Сети и службы в полосах APCB-LTE-5:
Перед заказом KADAMM APCB-LTE-5 сверьте с проектом:
- Частоты оборудования — внутри 600–3800 МГц
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы APCB-LTE-5 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление APCB-LTE-5 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APCB-LTE-5
Документация и поставка
Документы
Техописание и каталог
Техническое описание APCB-LTE-5 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APCB-LTE-5 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APCB-LTE-5 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

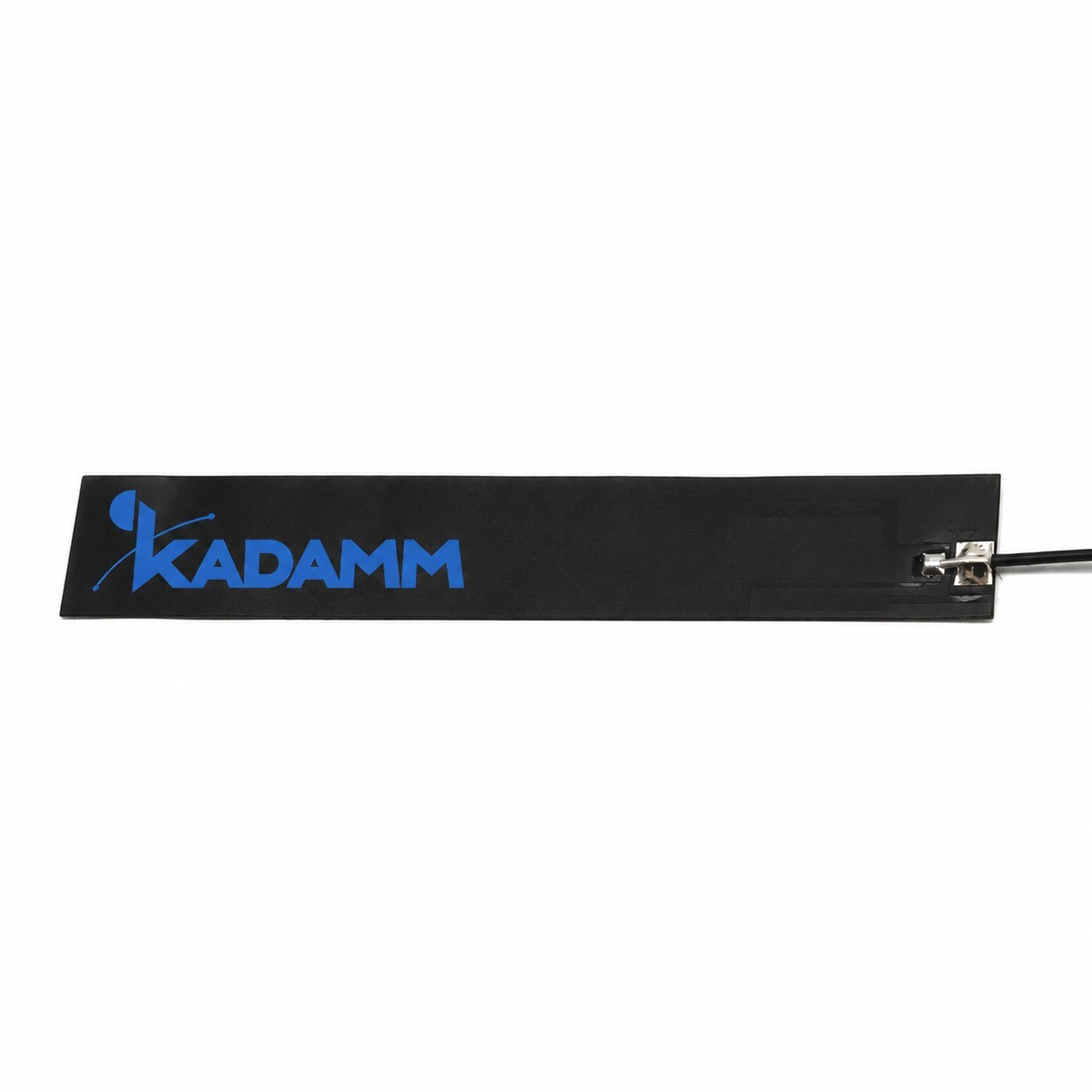

| Параметр | KADAMM APCB-LTE-5 | KADAMM AFP-LTE | KADAMM AHS | KADAMM APCB-2458-3.5 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 600–3800 МГц | 698–6000 МГц | 315, 428–438, 700–2200 и 2400–2500 МГц | 2400–2500 и 5150–5850 МГц |
| Усиление | 1,6–5 дБи | 1,2–5,2 дБи | до 3,8 дБи | 2–3,5 дБи |
| Поляризация | линейная | линейная | линейная | линейная |
| Порты | — | 1 | — | — |
| Габариты | уточняйте у менеджера | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
