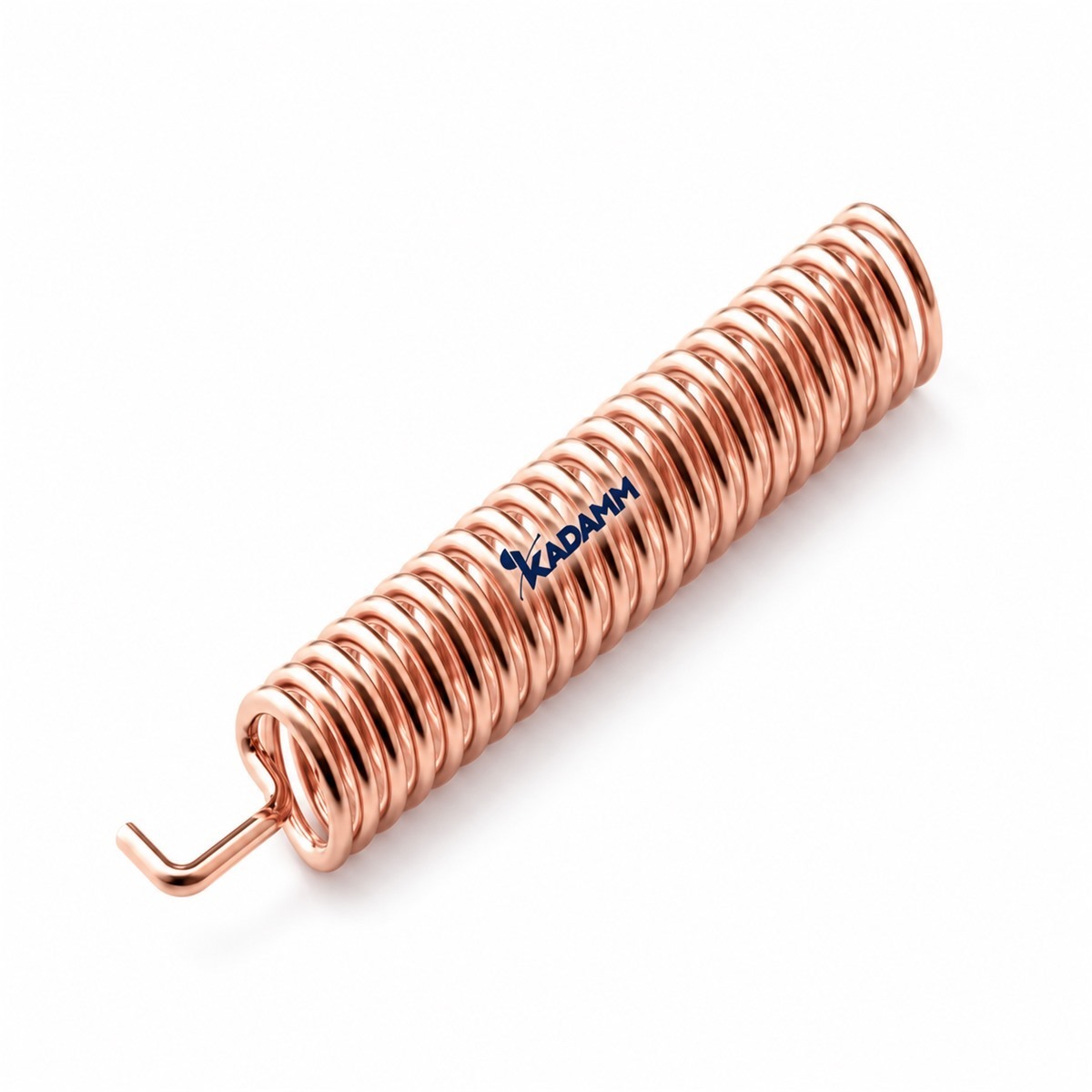

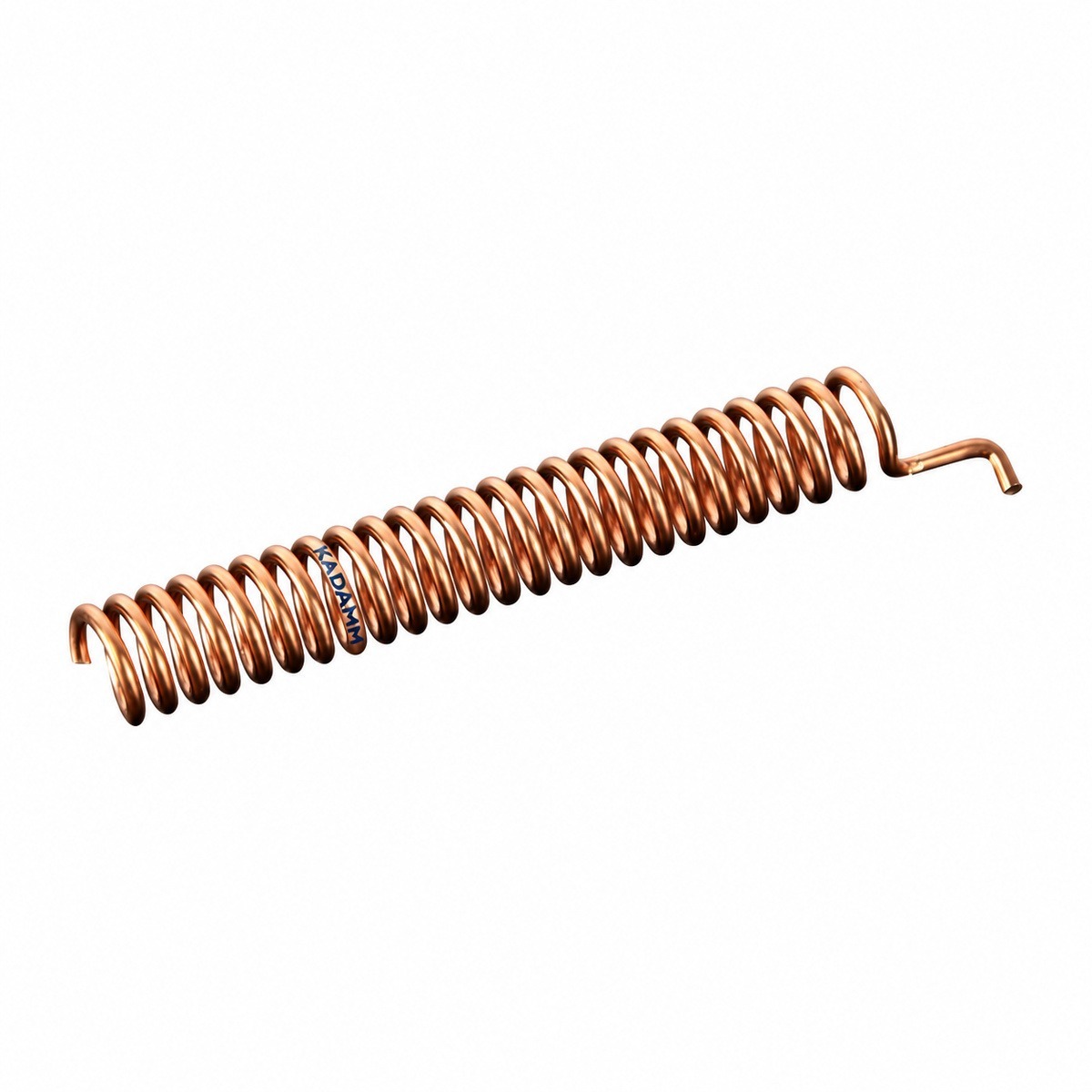

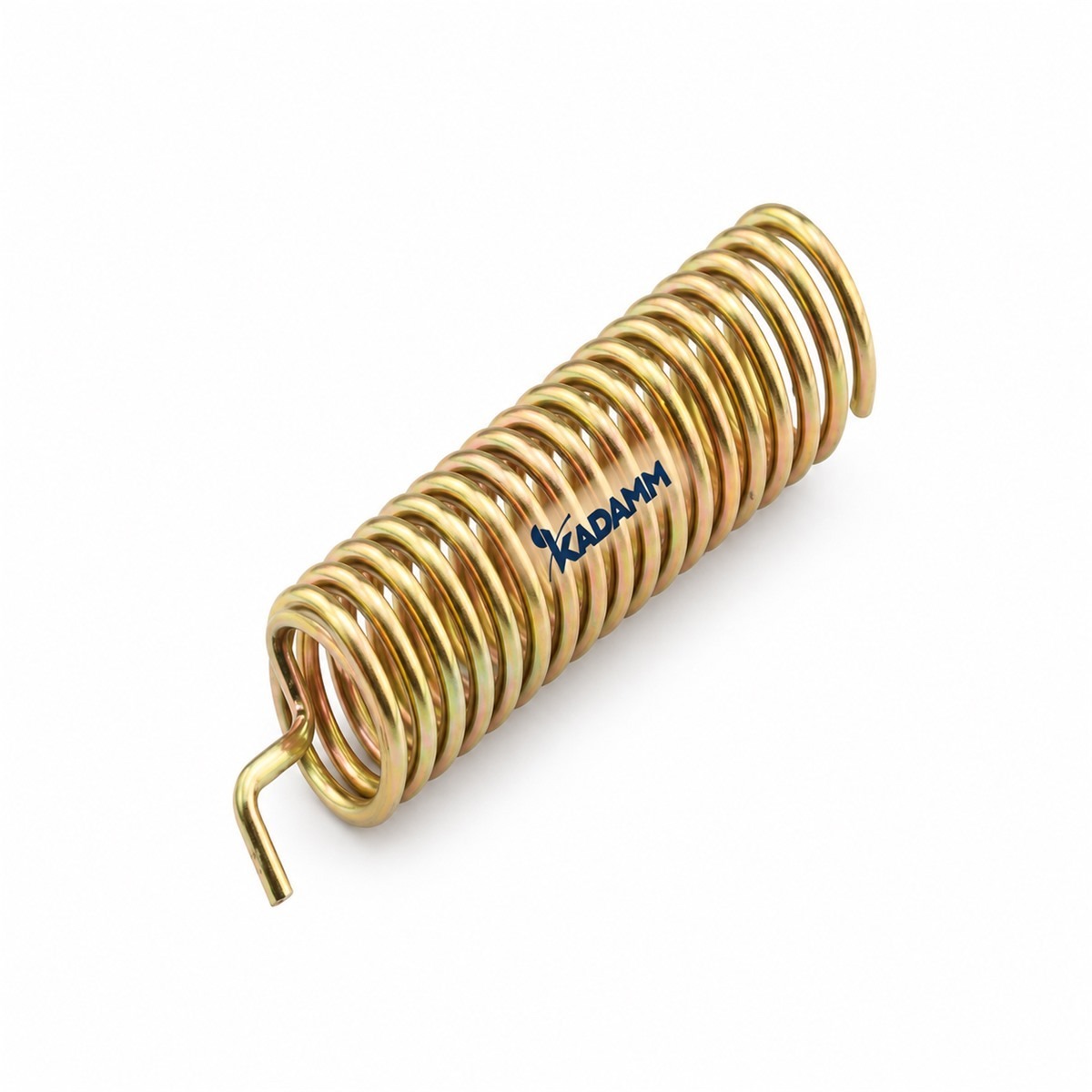

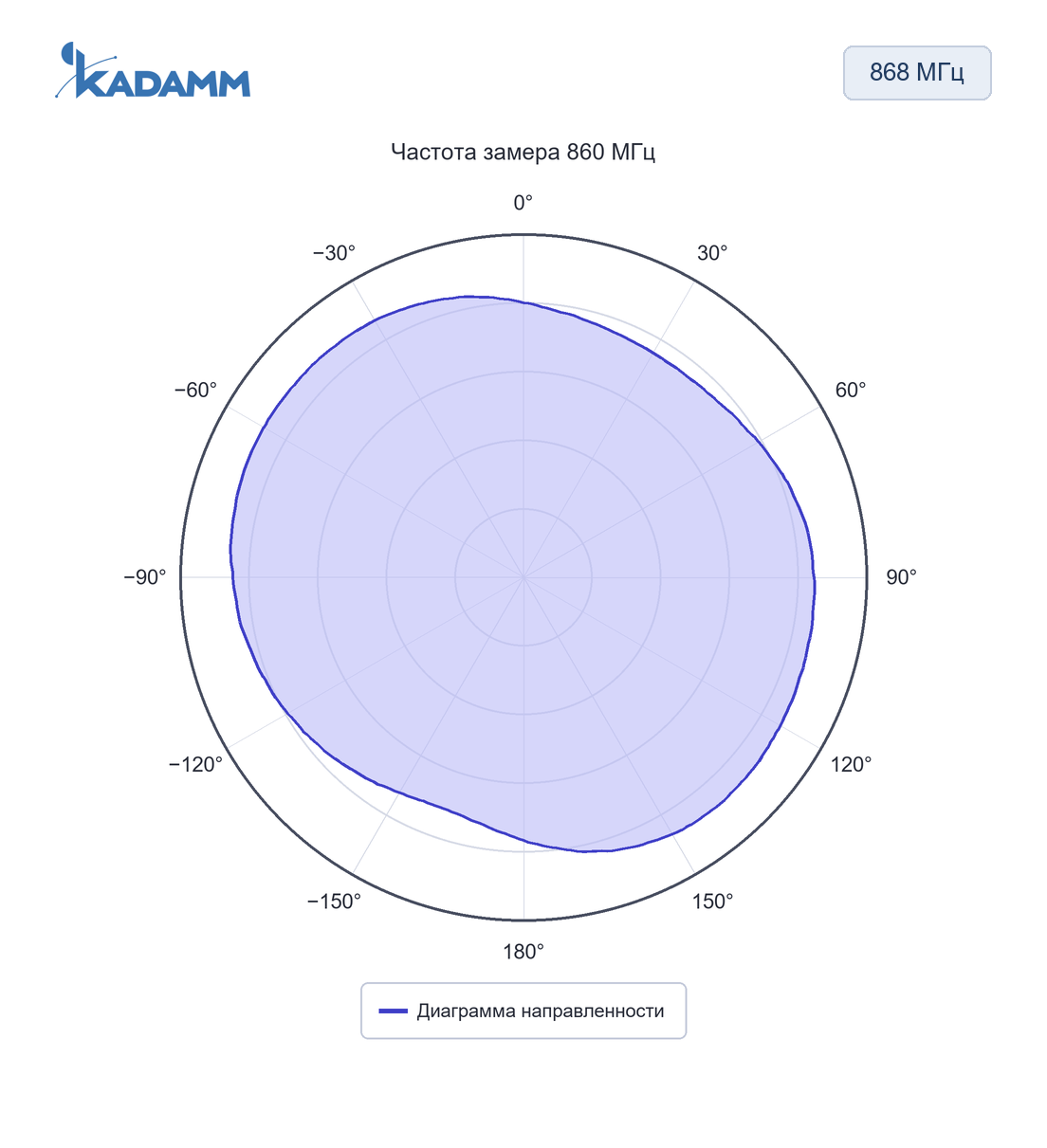

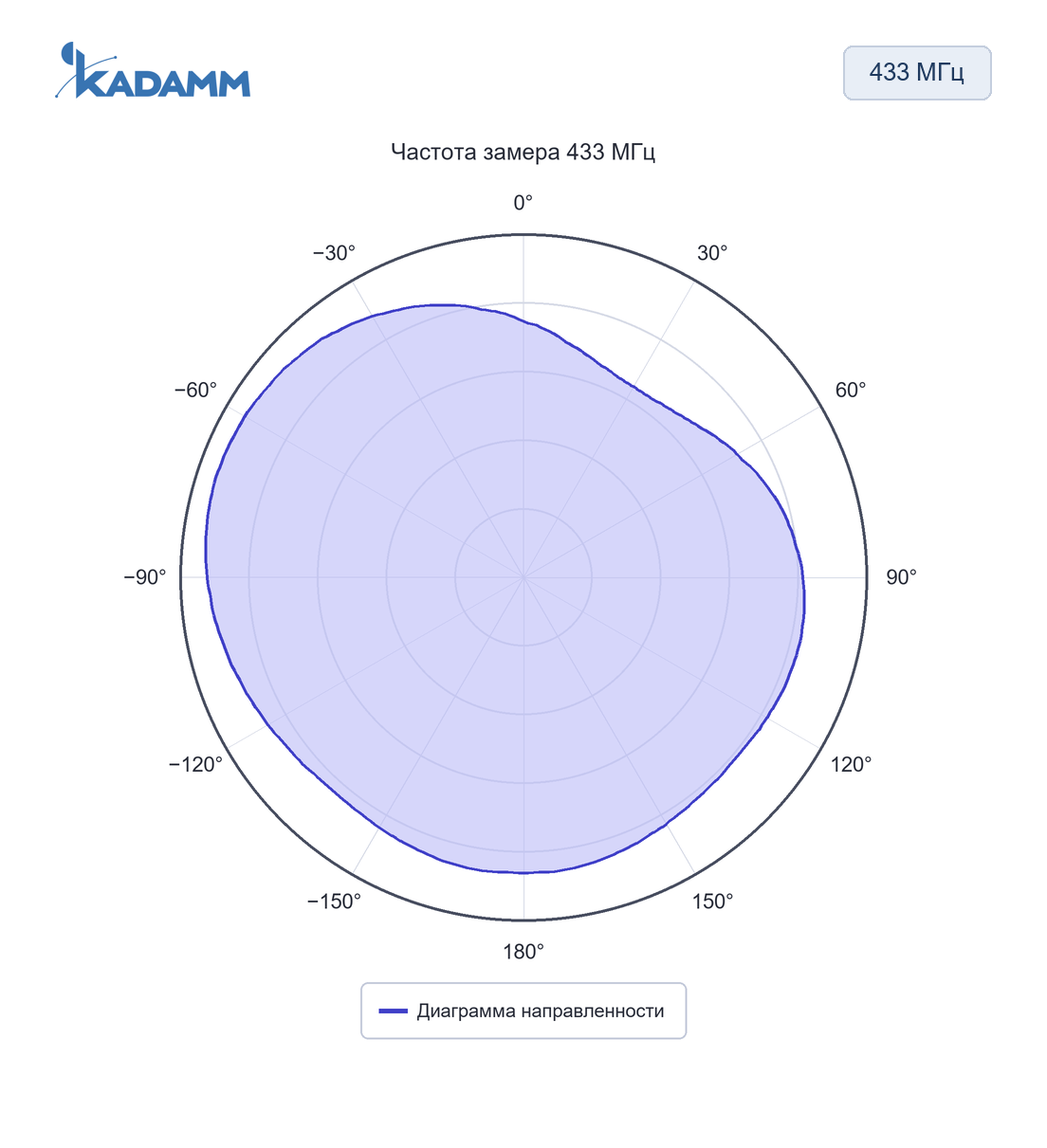

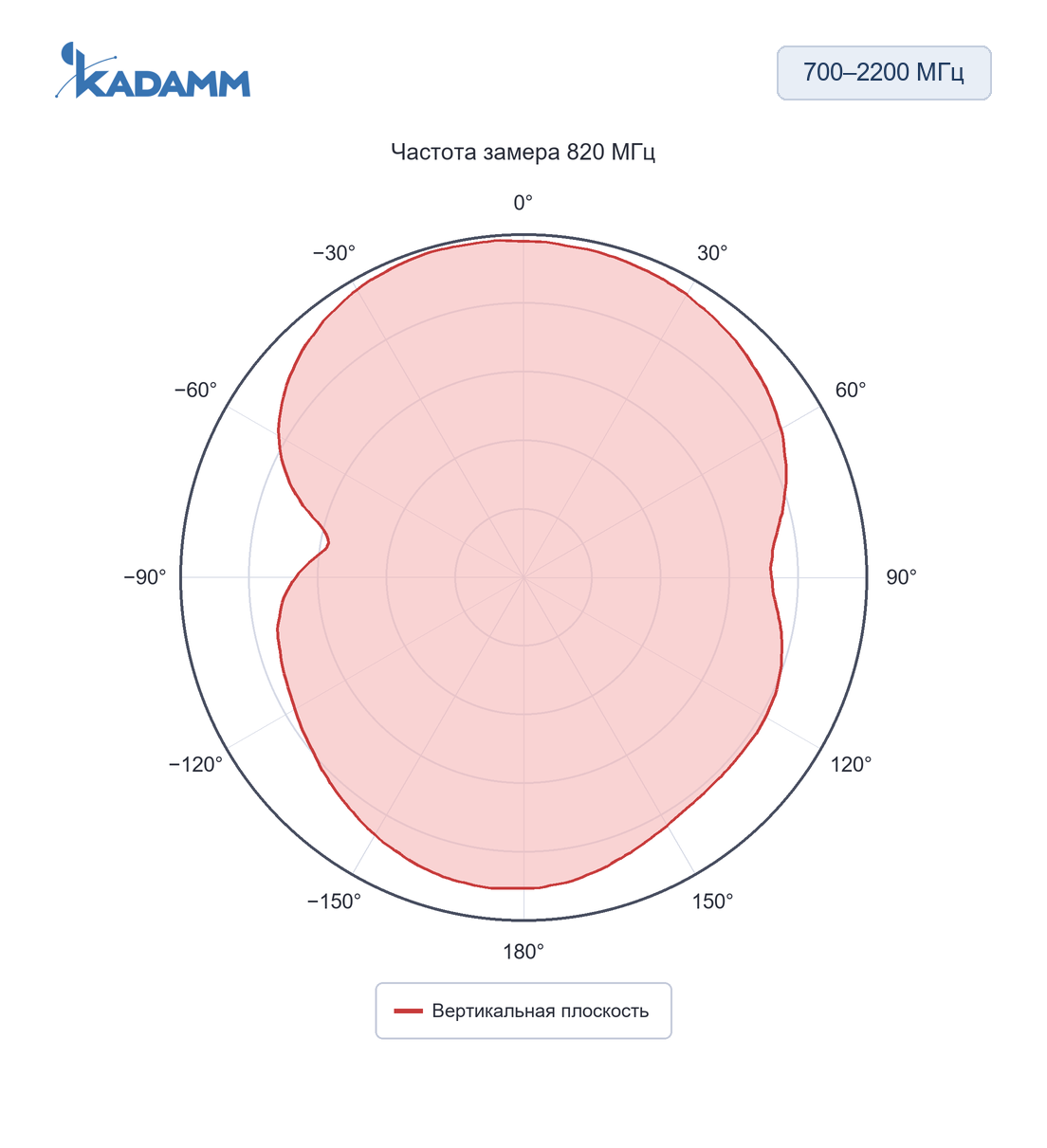

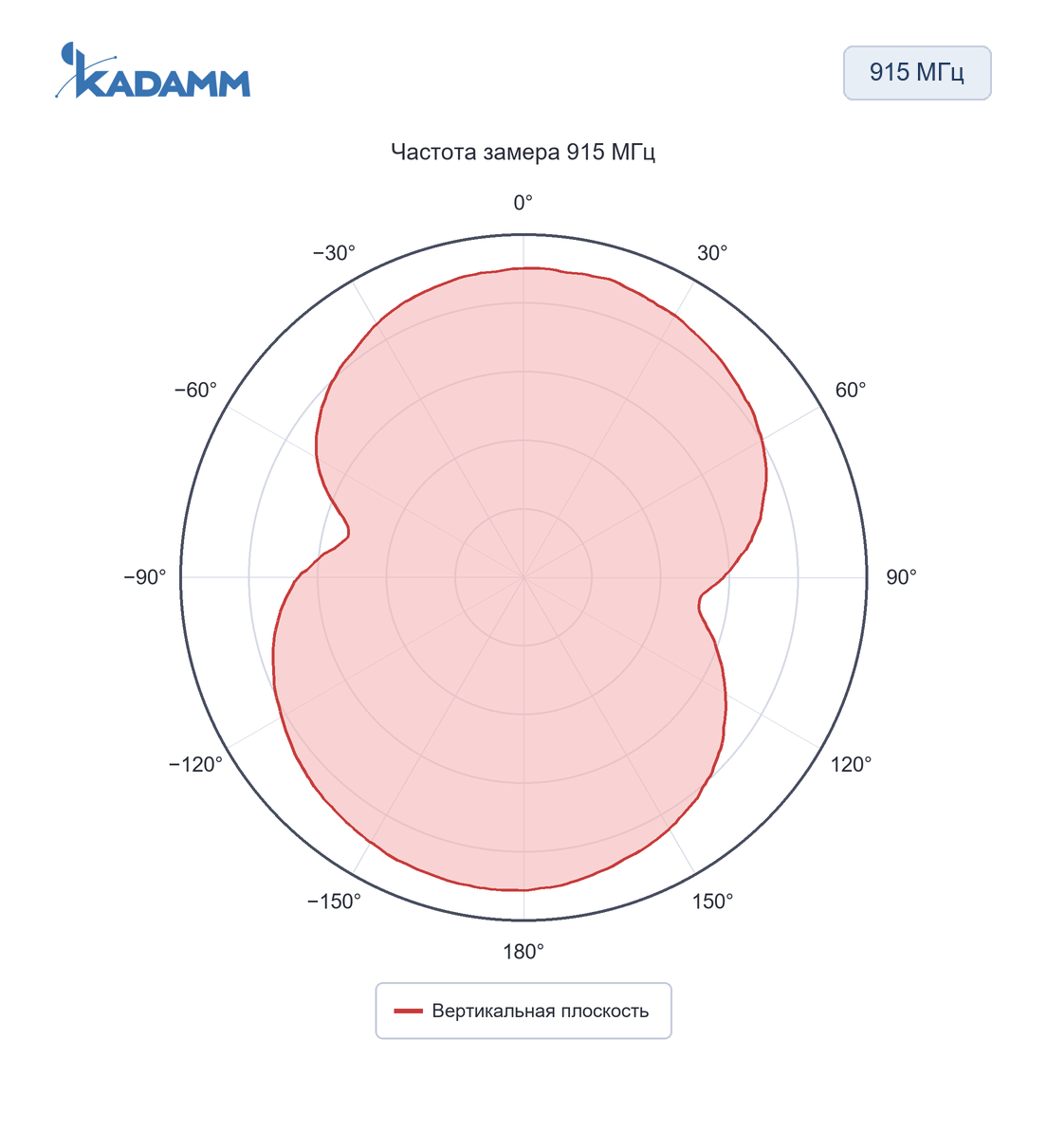

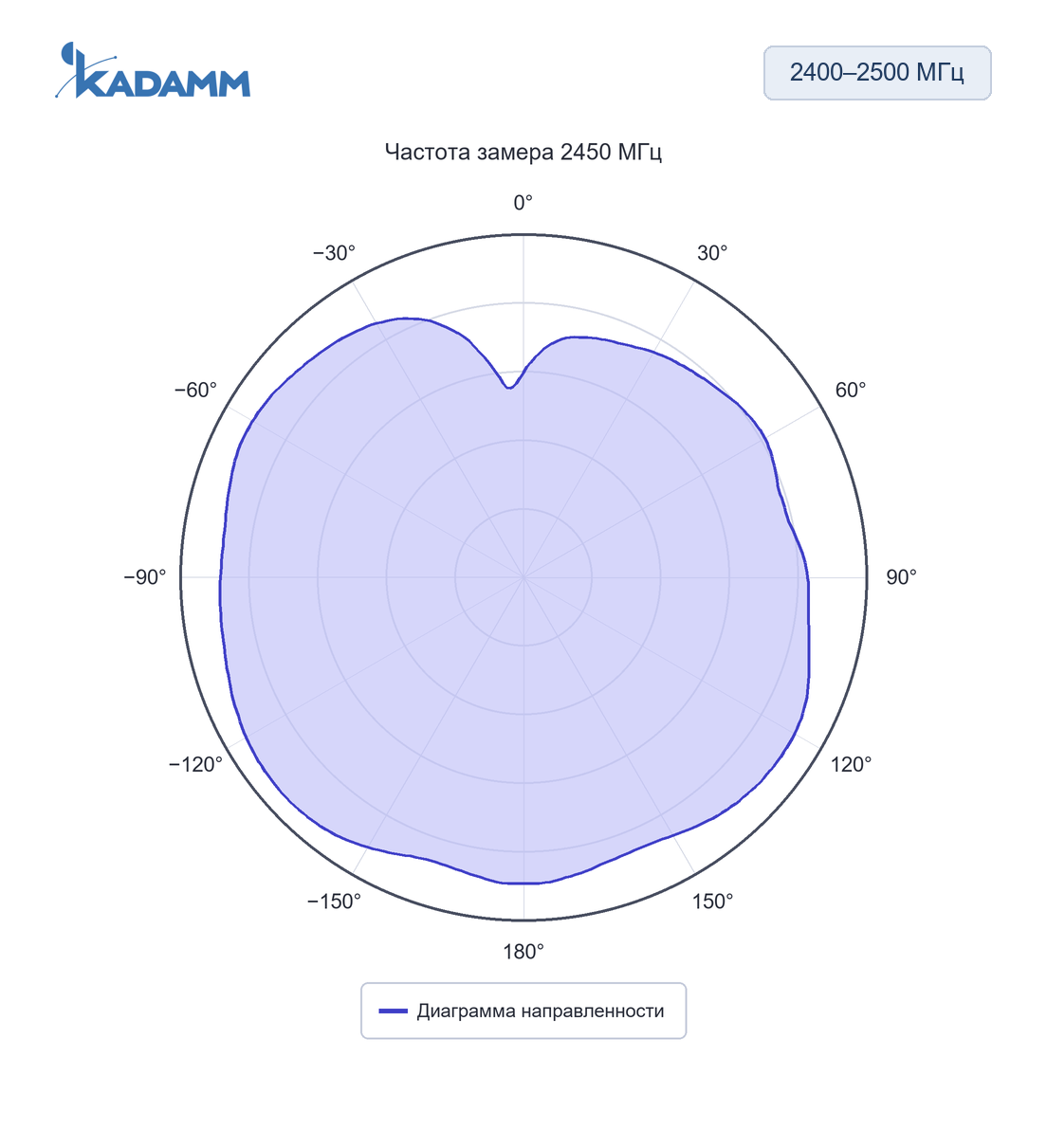

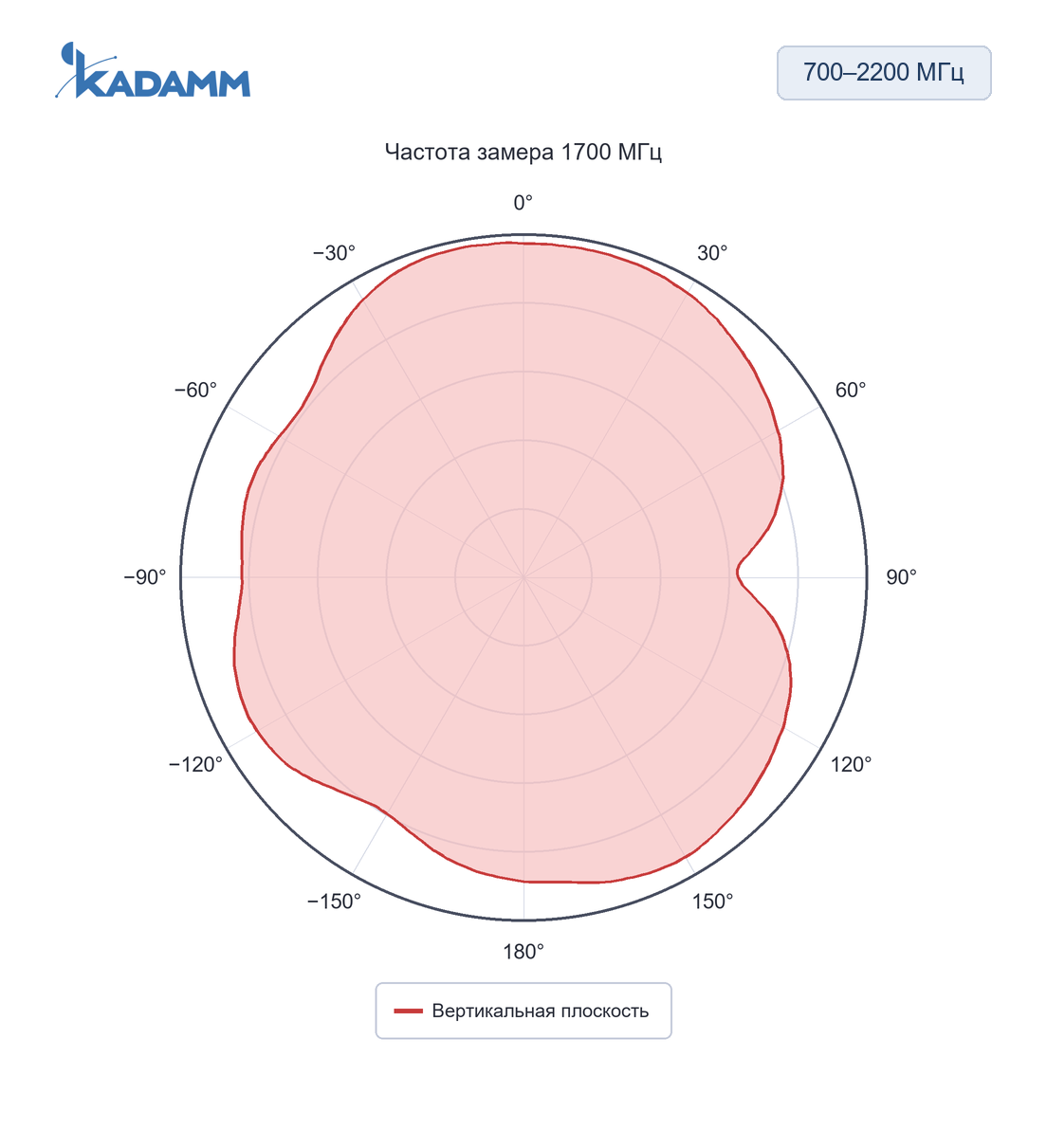

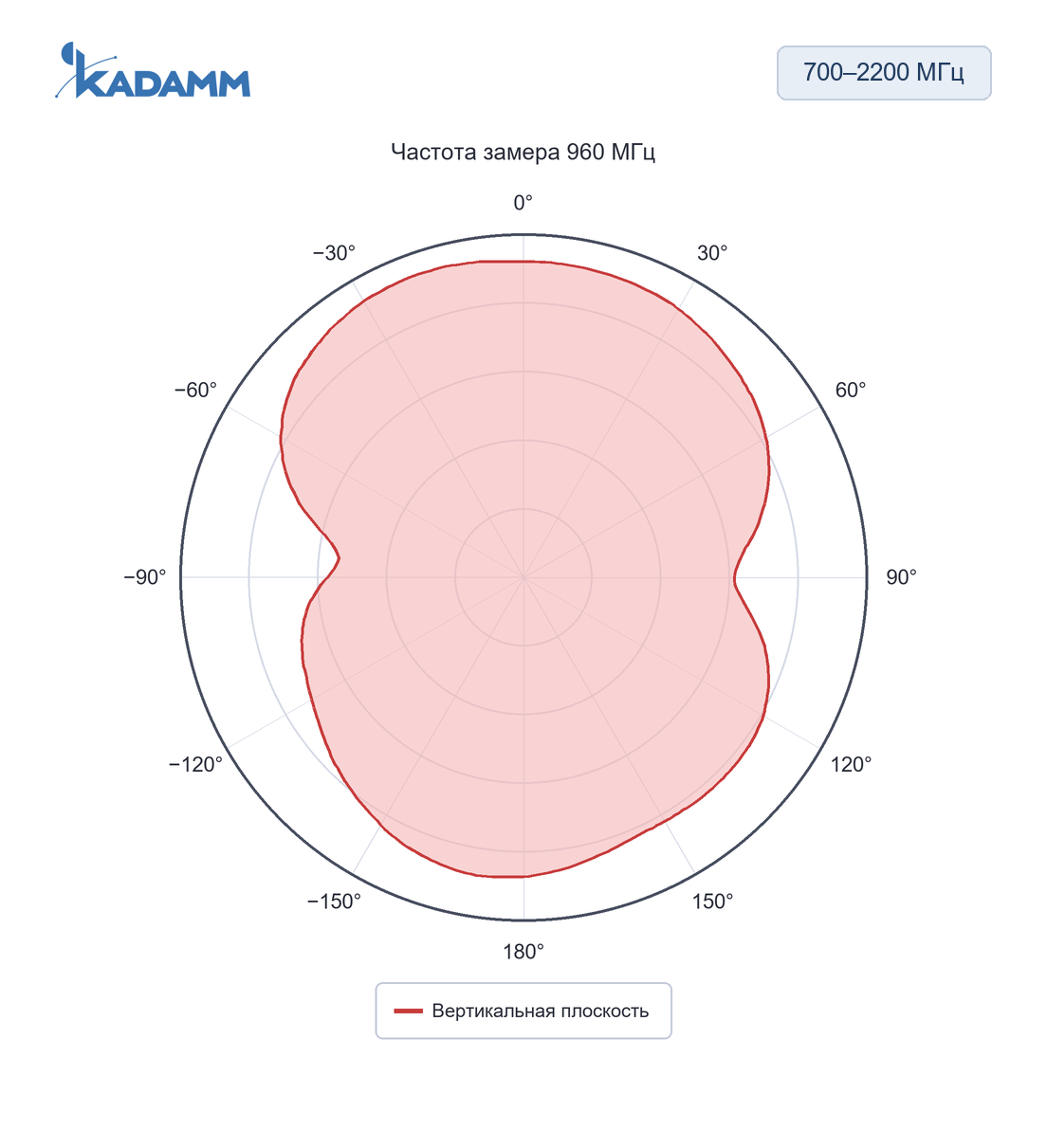

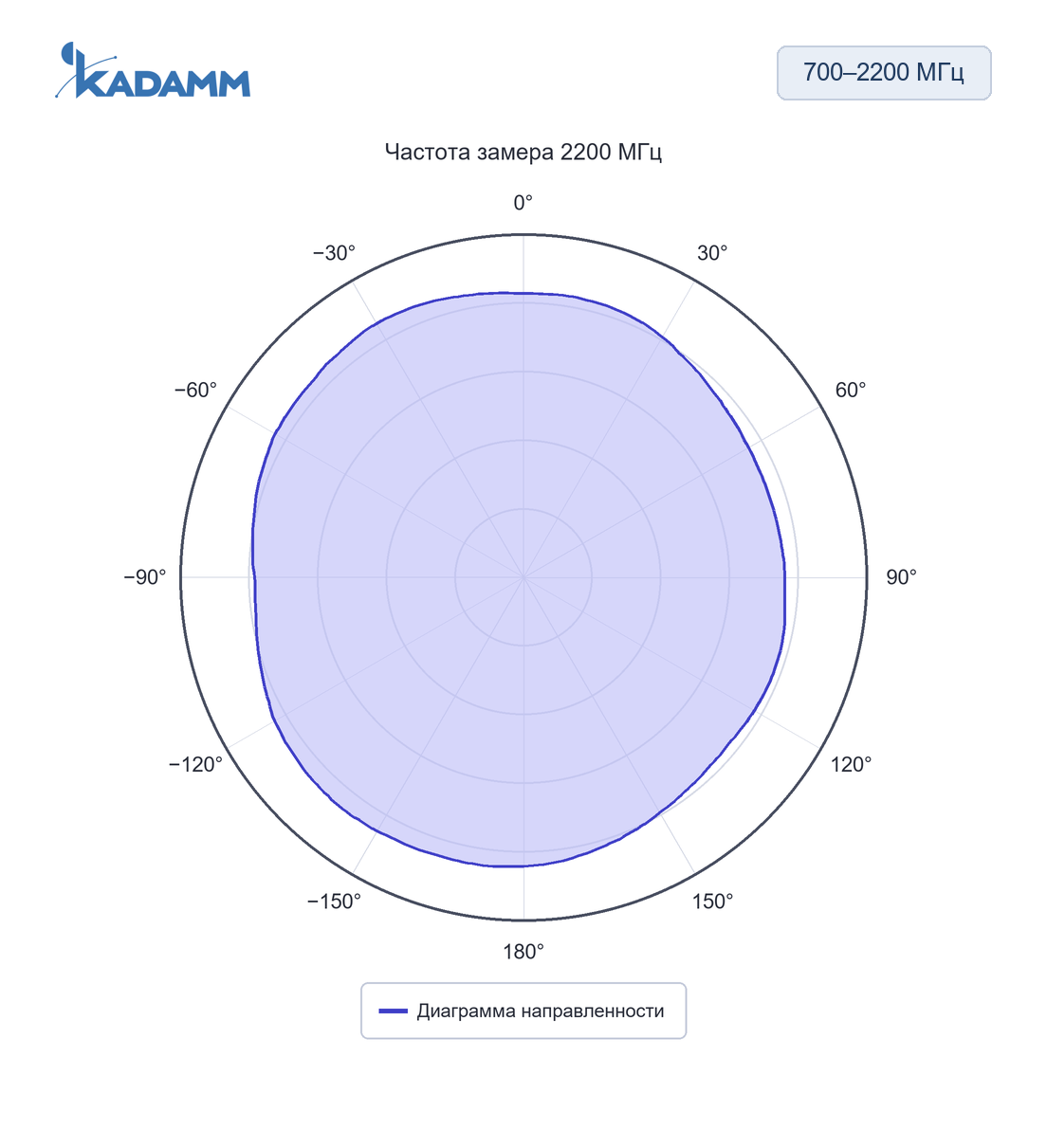

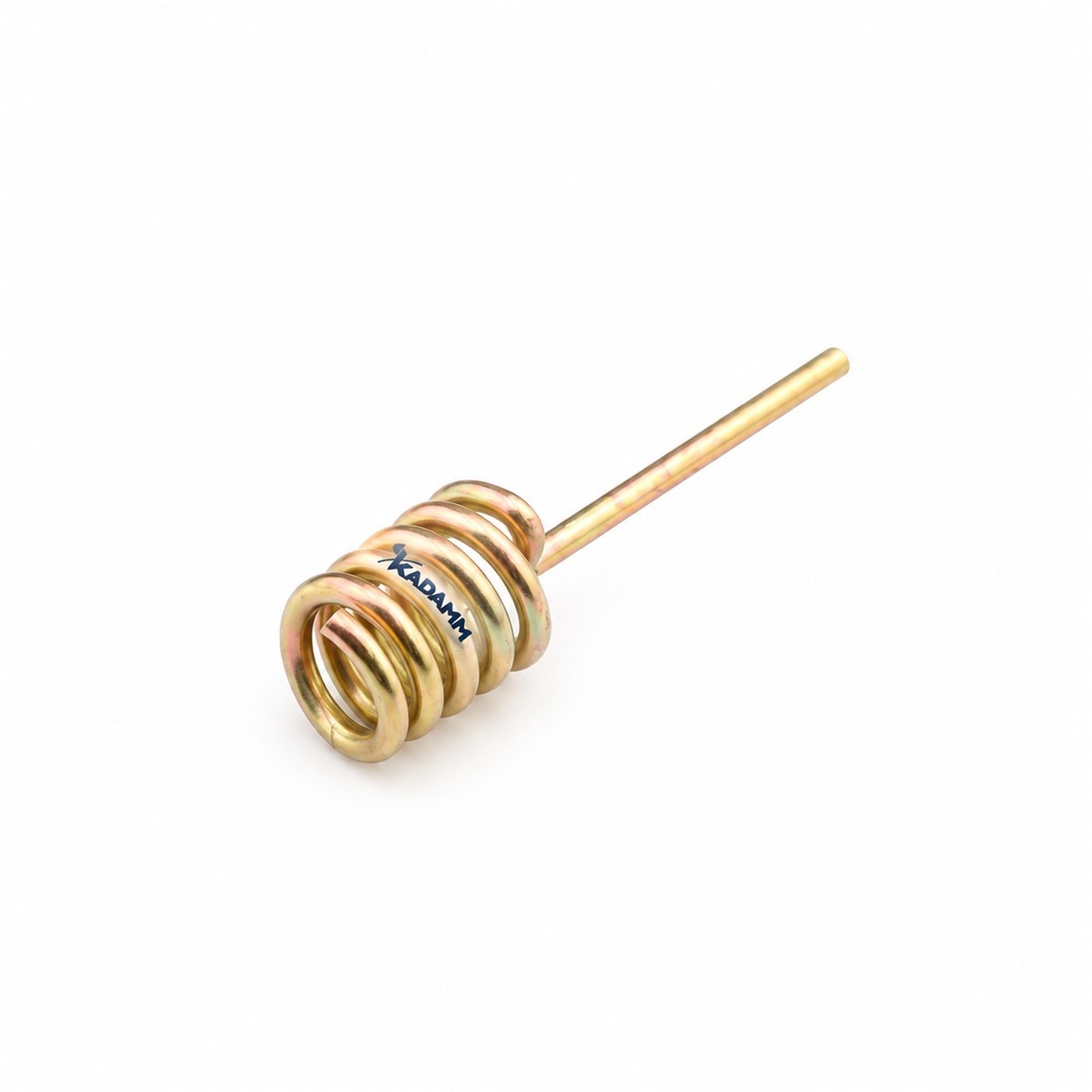

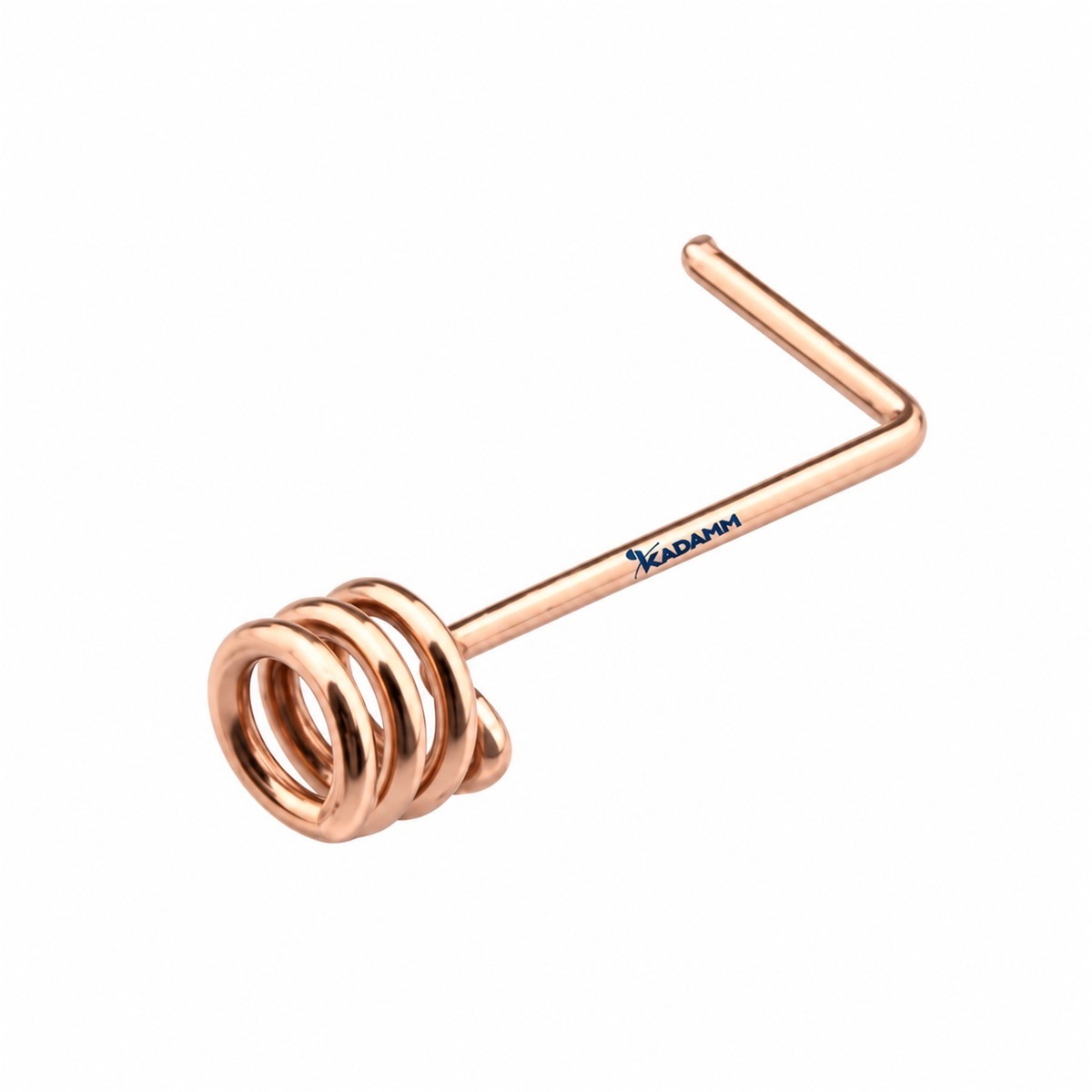

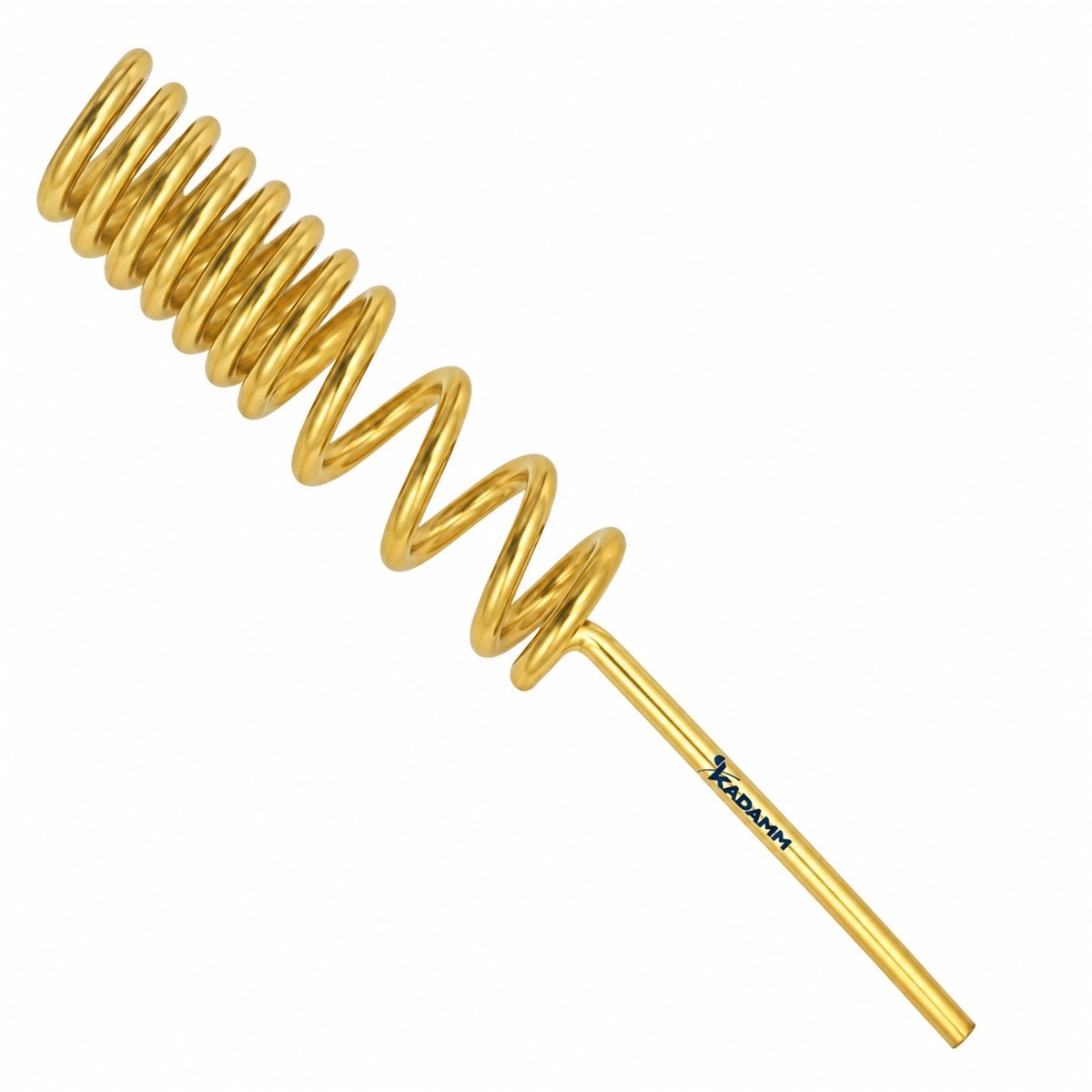

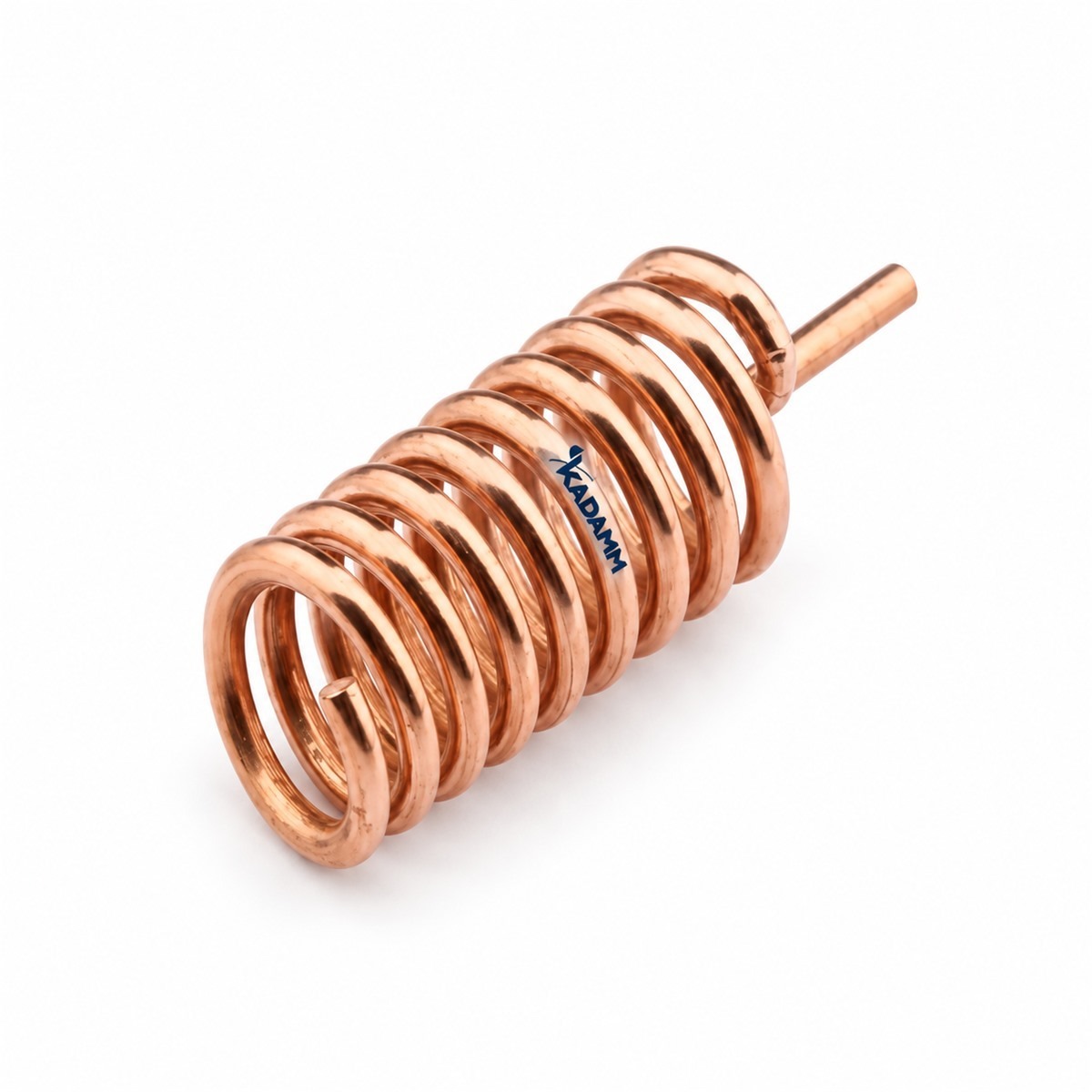

KADAMM AHS — пружинные антенны 433 и 868 МГц под пайку или на винт, 2 дБи

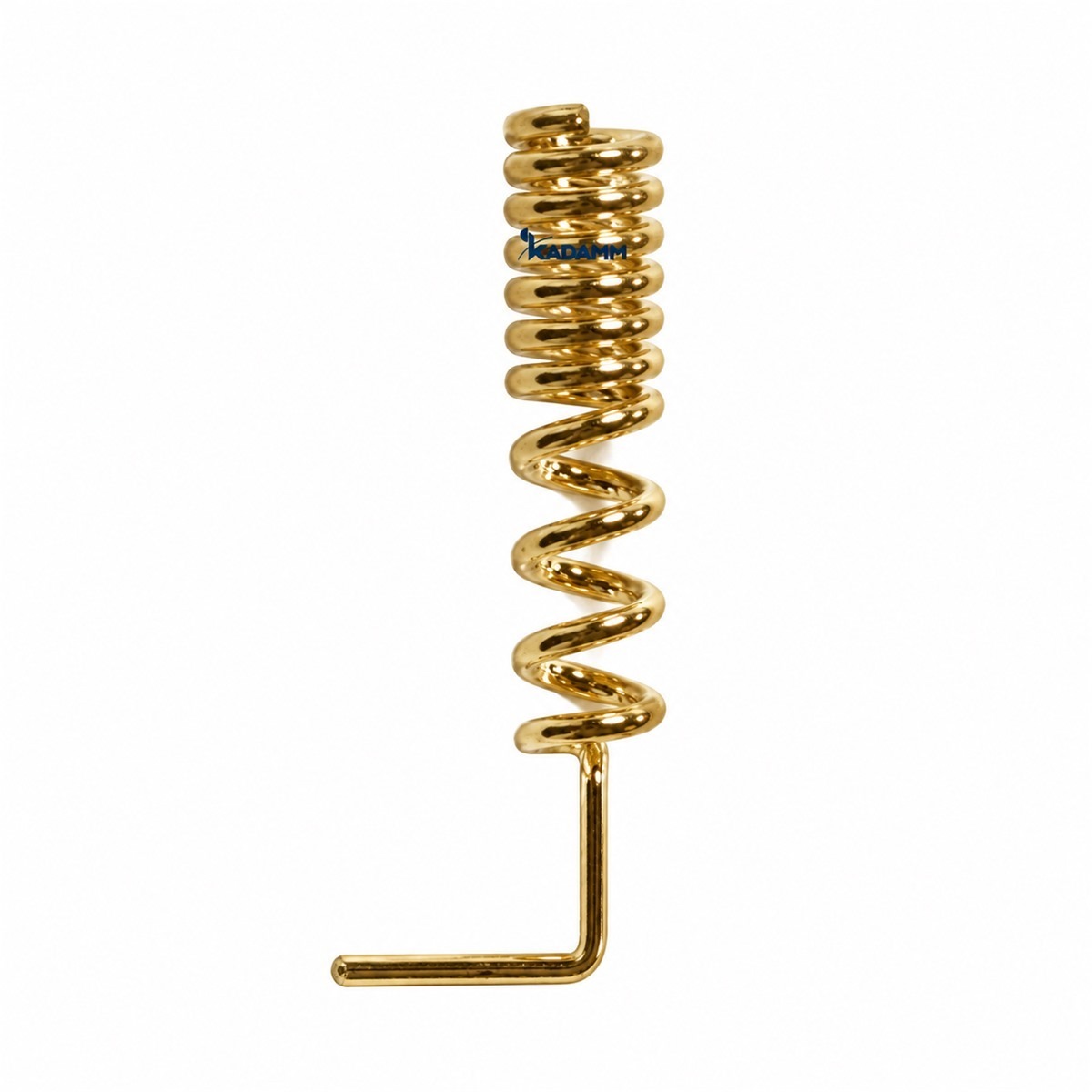

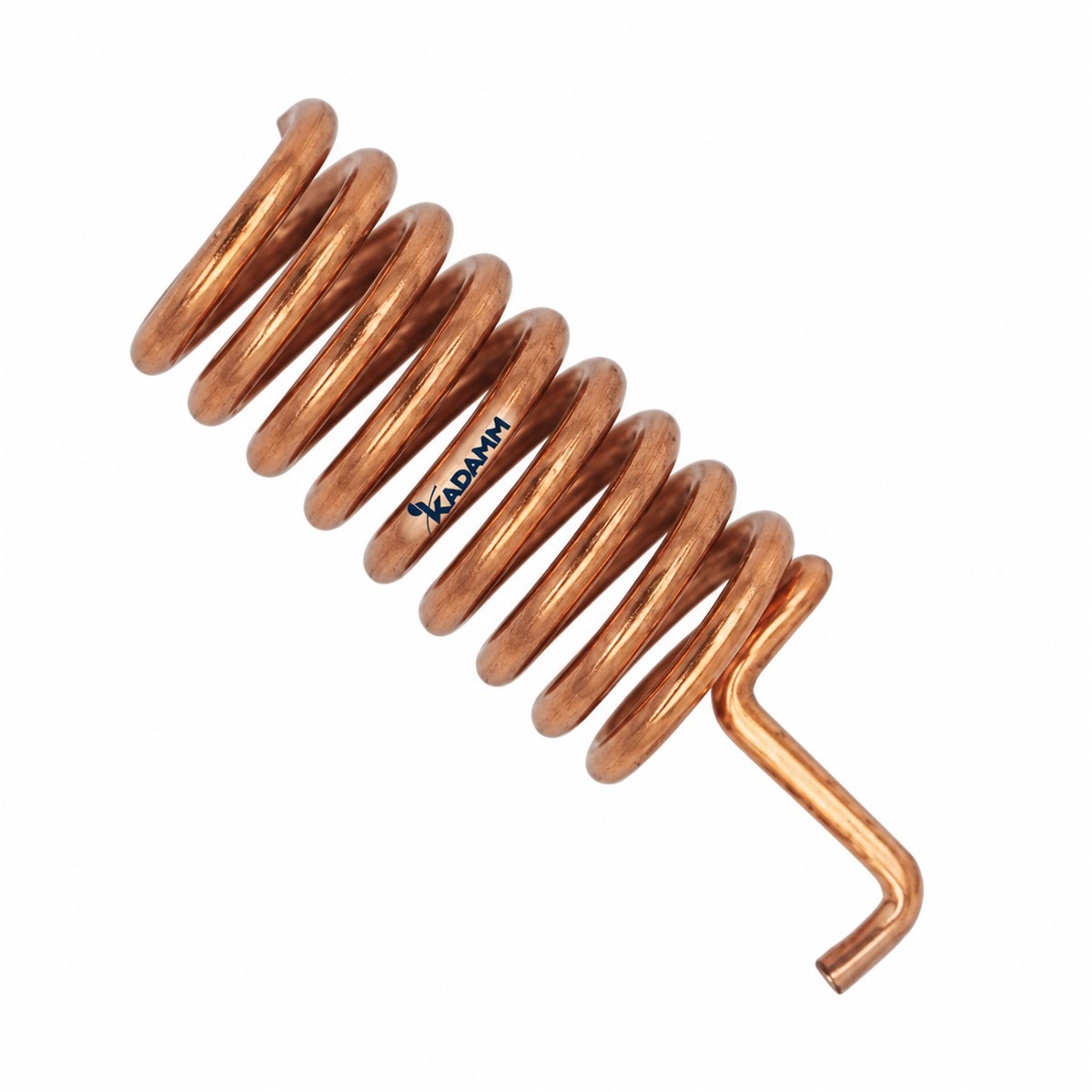

KADAMM AHS — пружинные антенны диапазона 315–2500 МГц. Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.

Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.

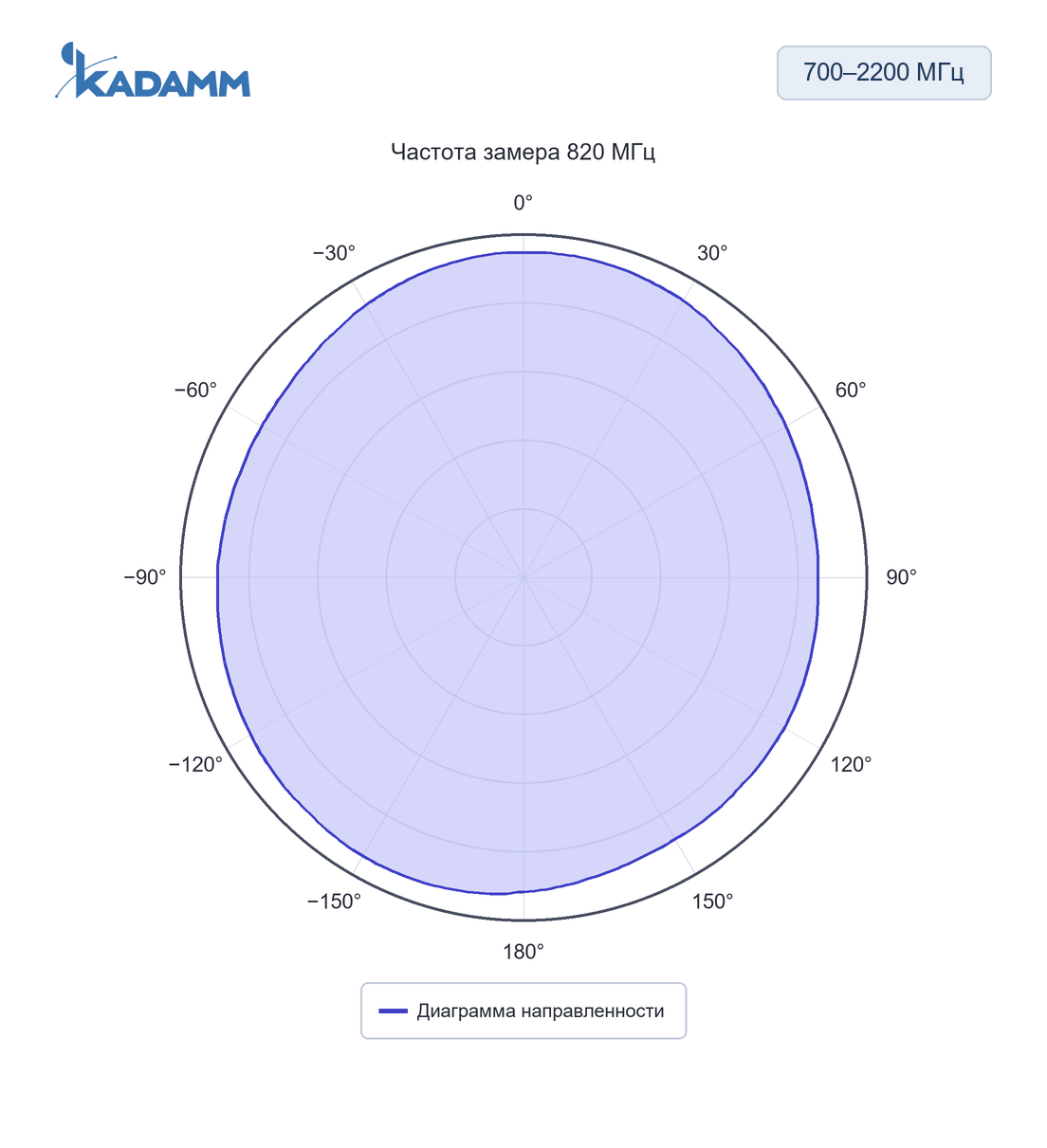

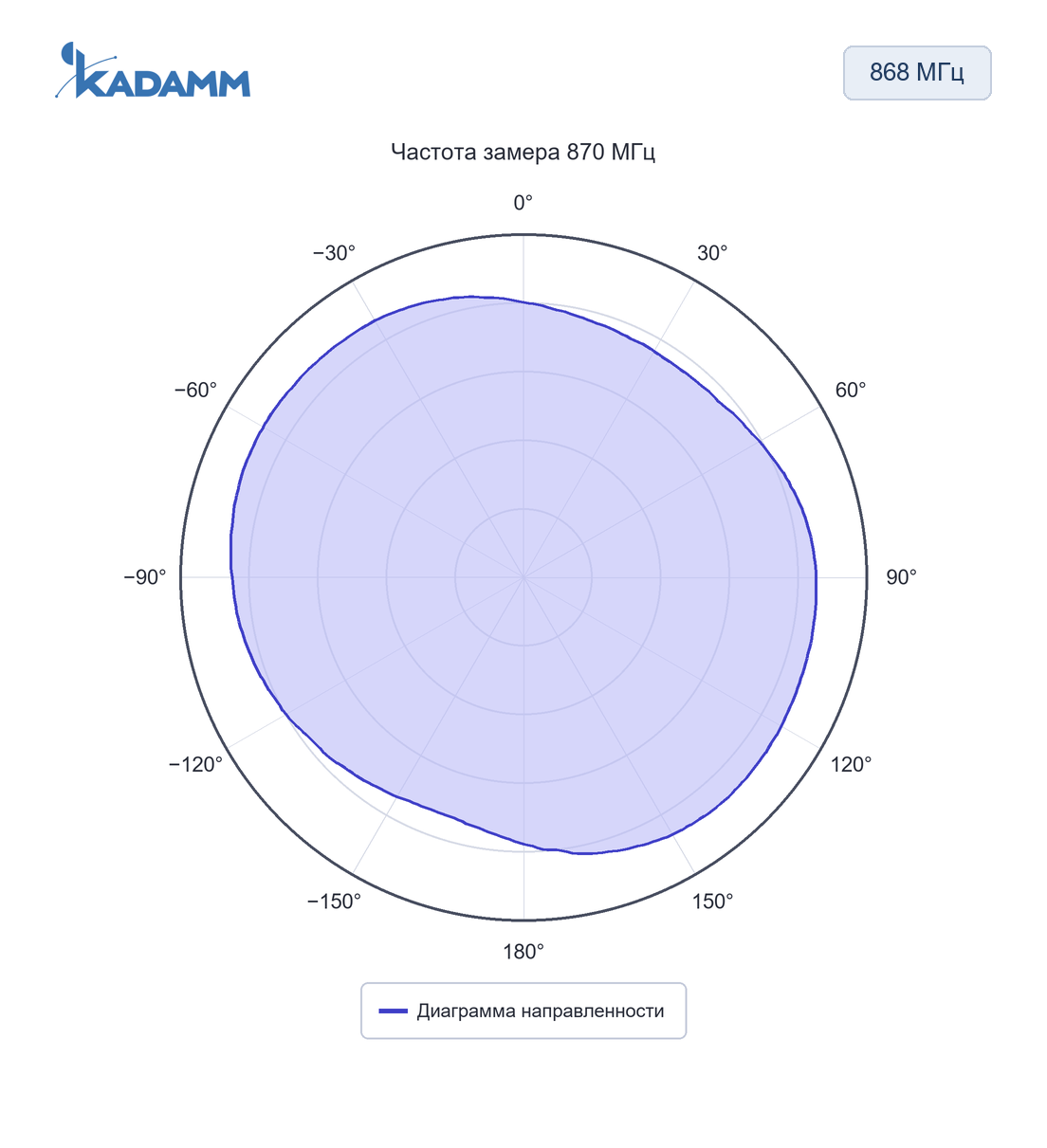

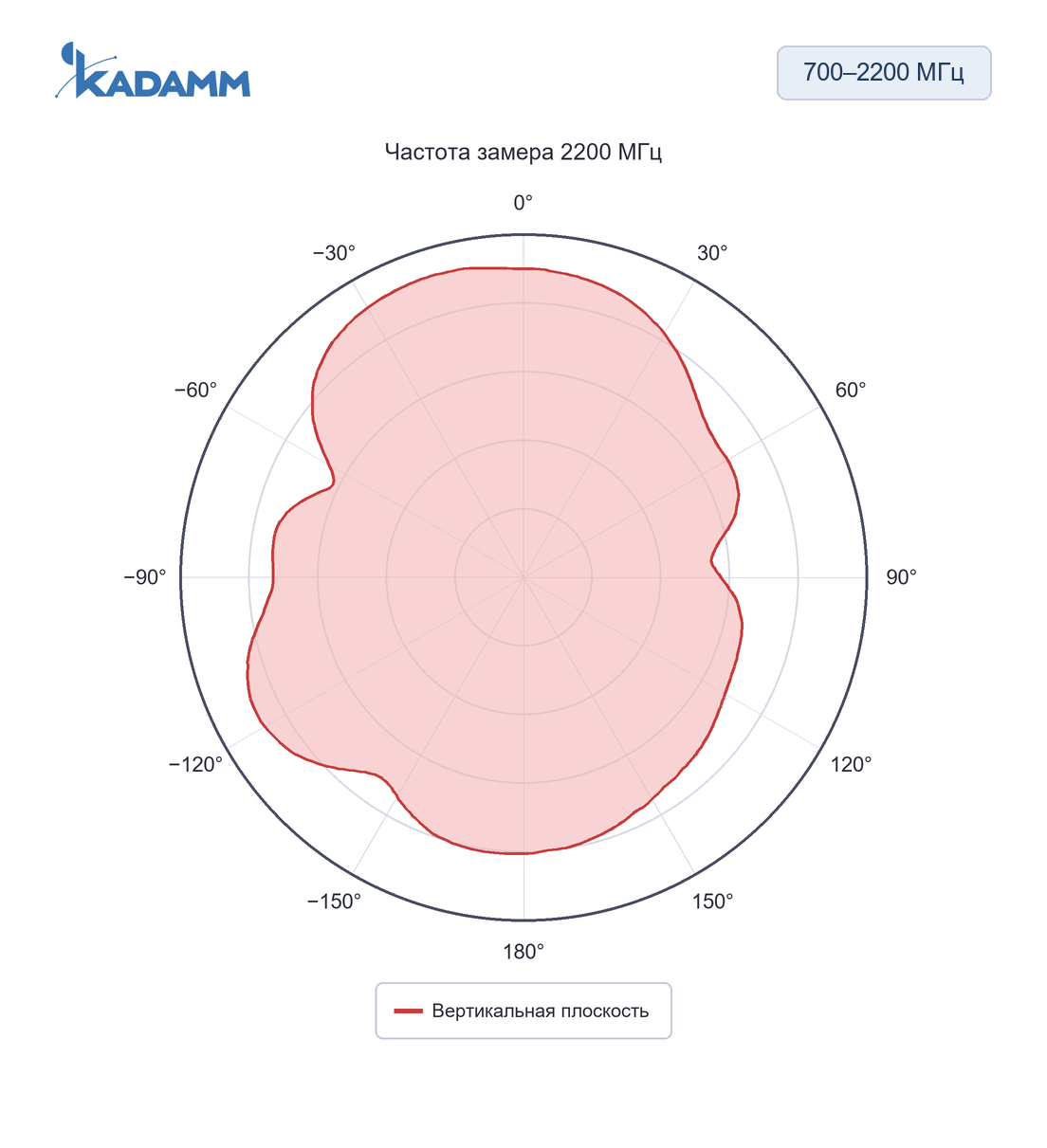

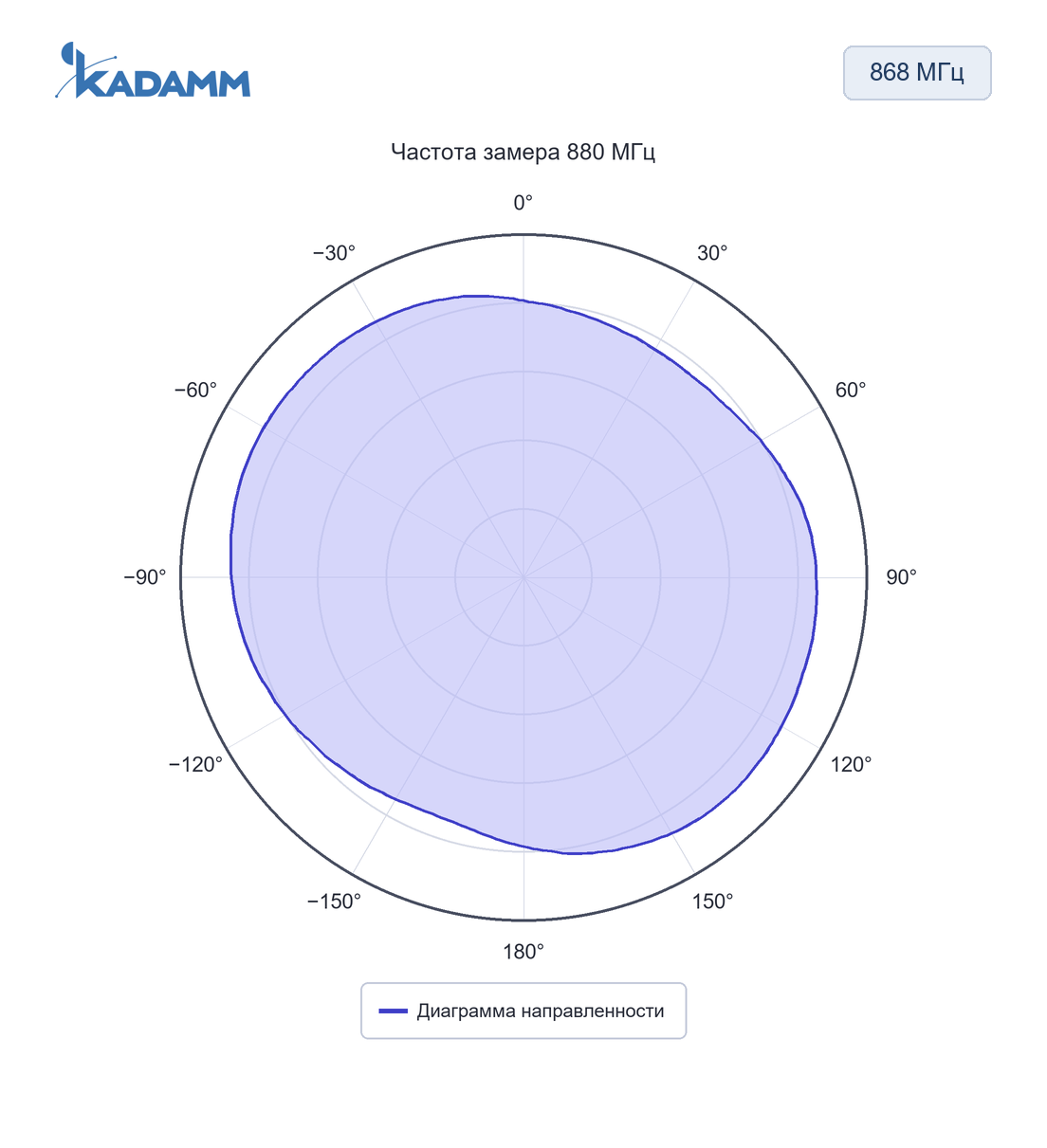

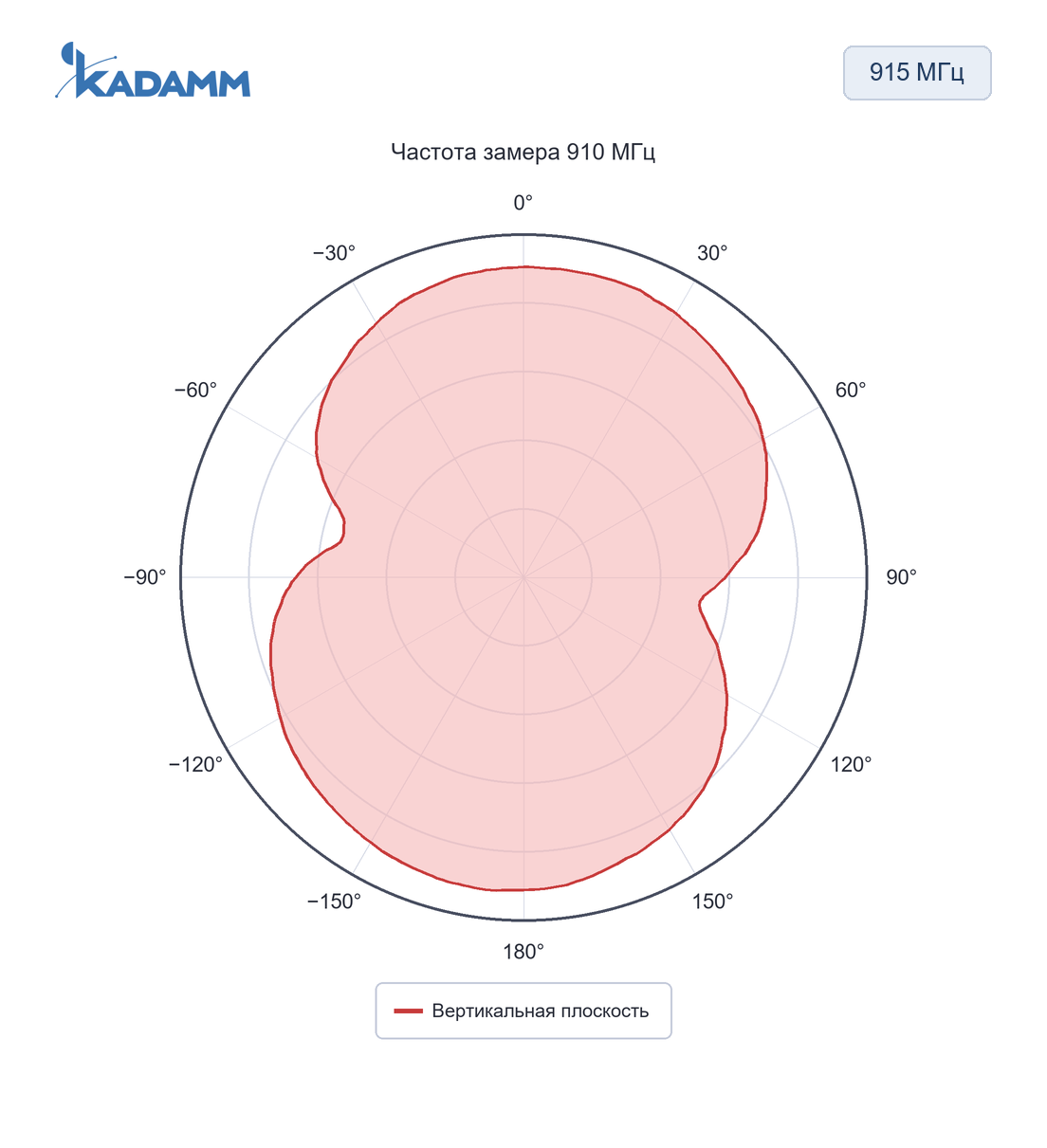

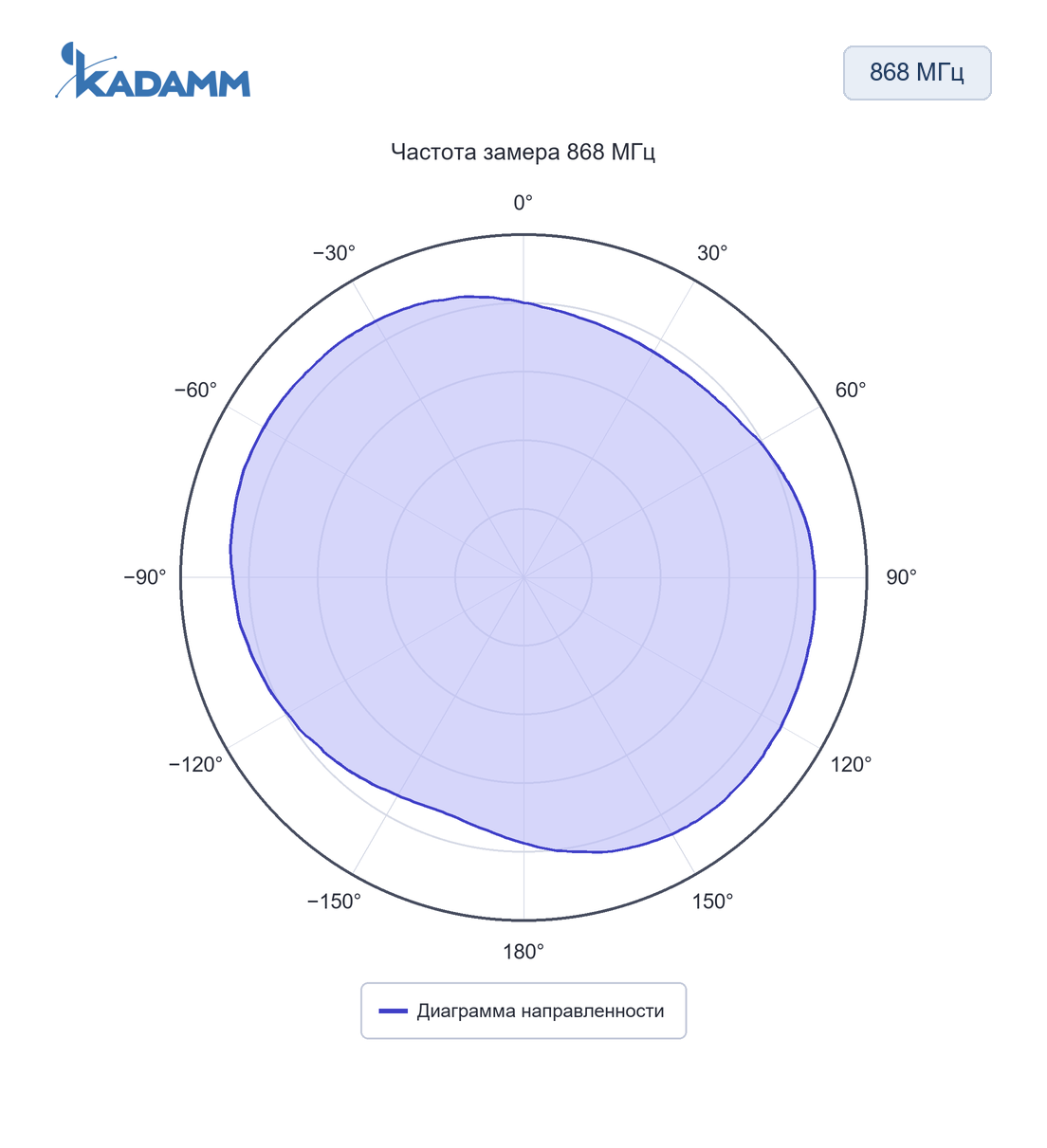

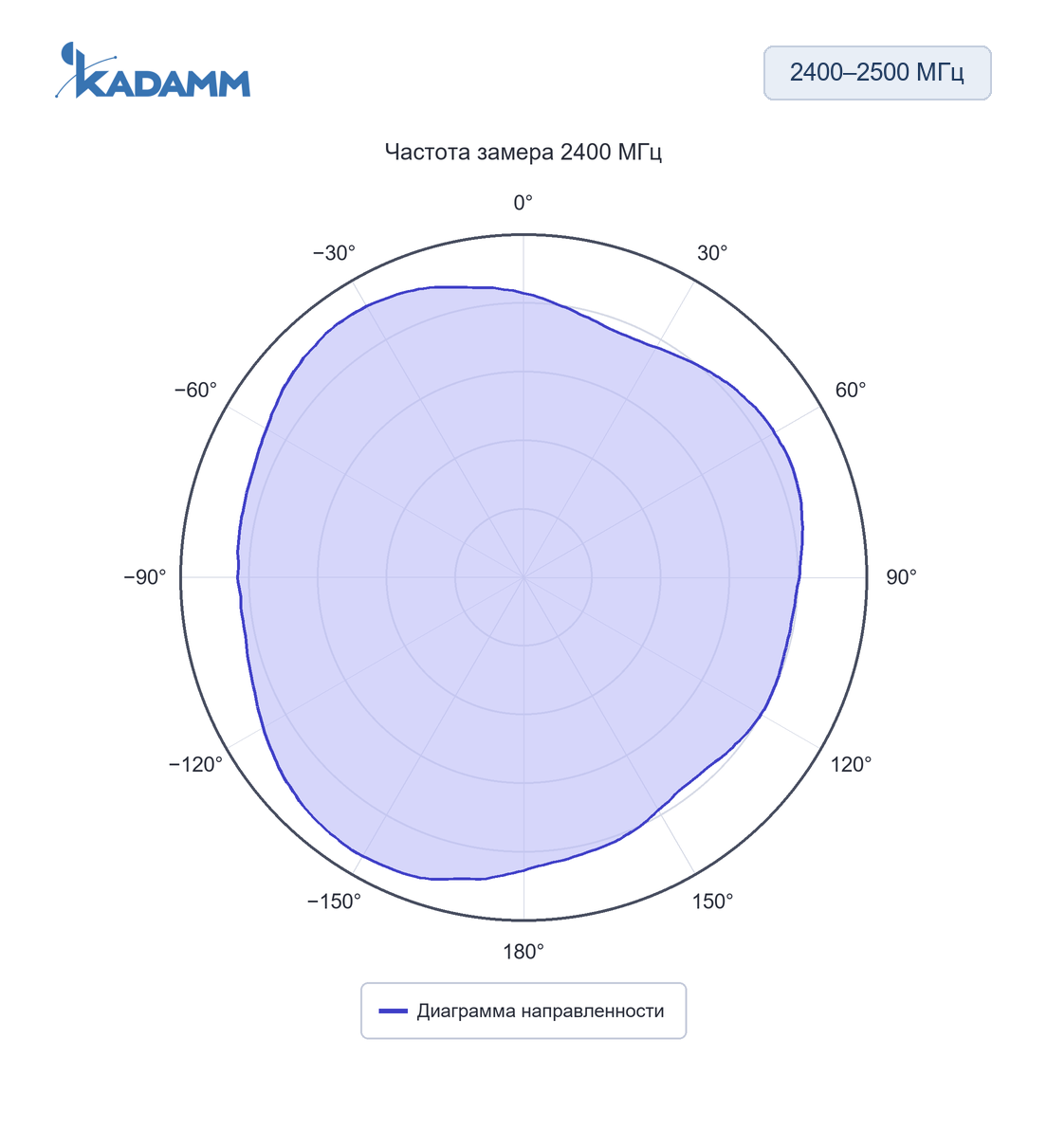

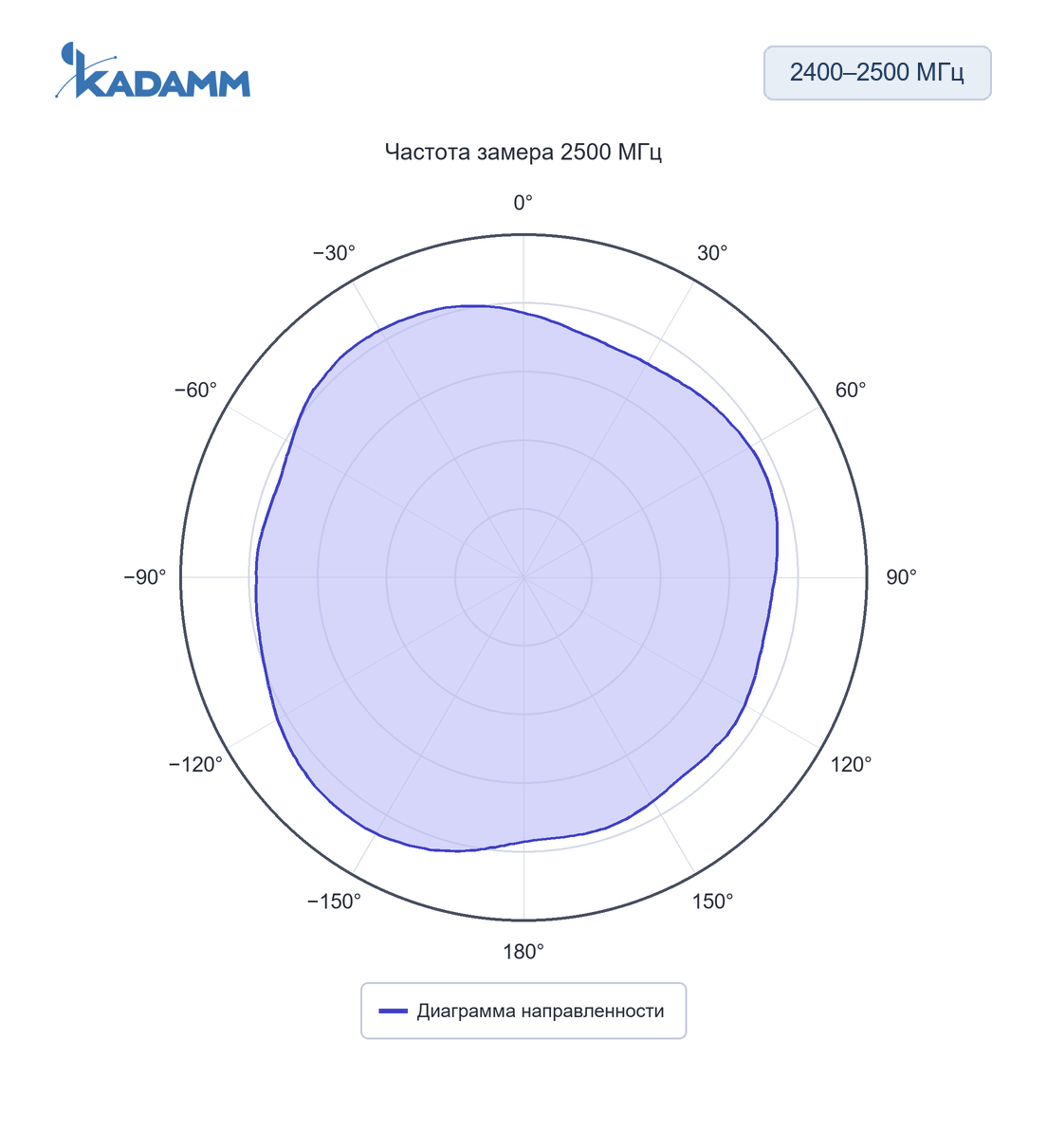

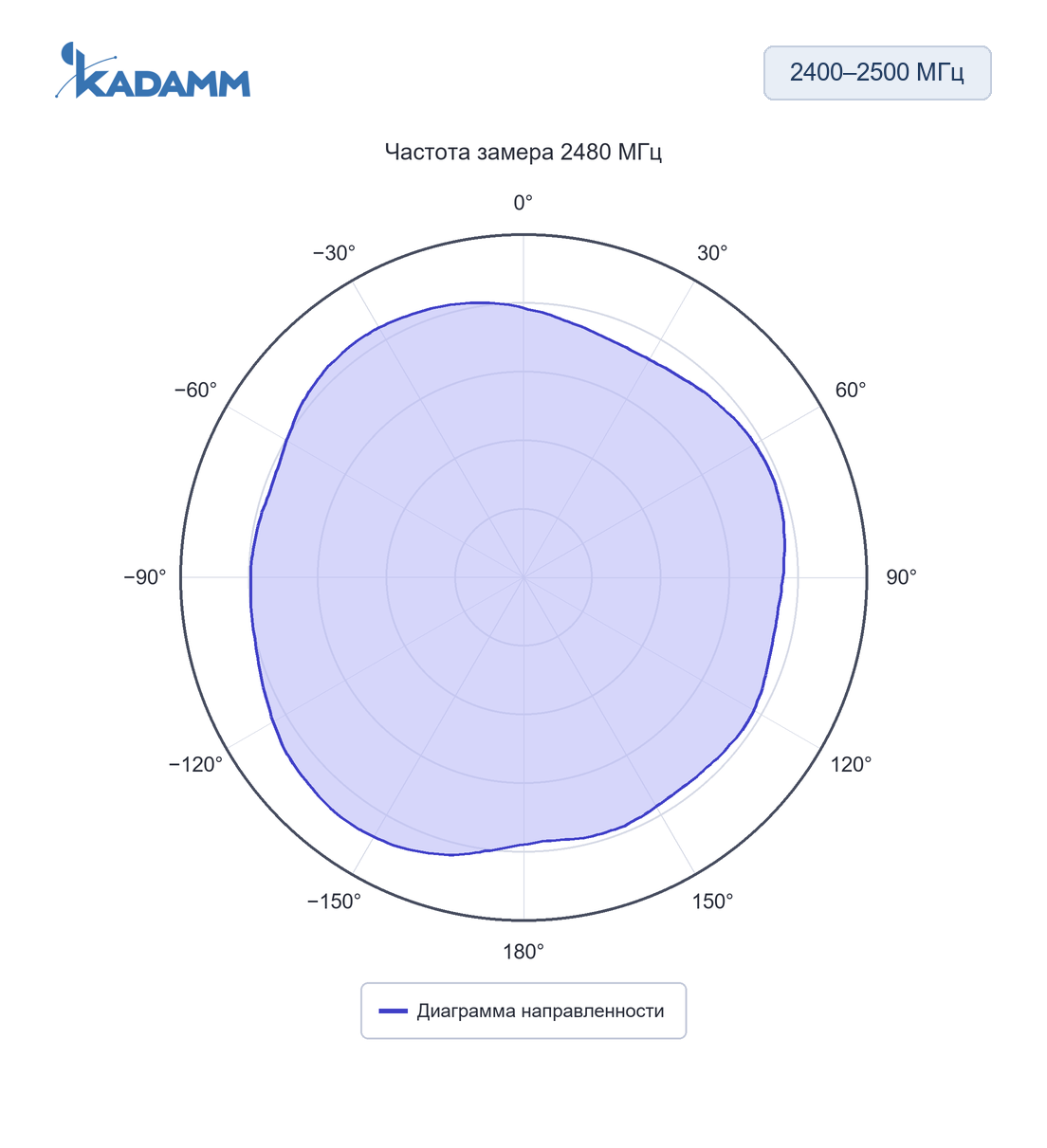

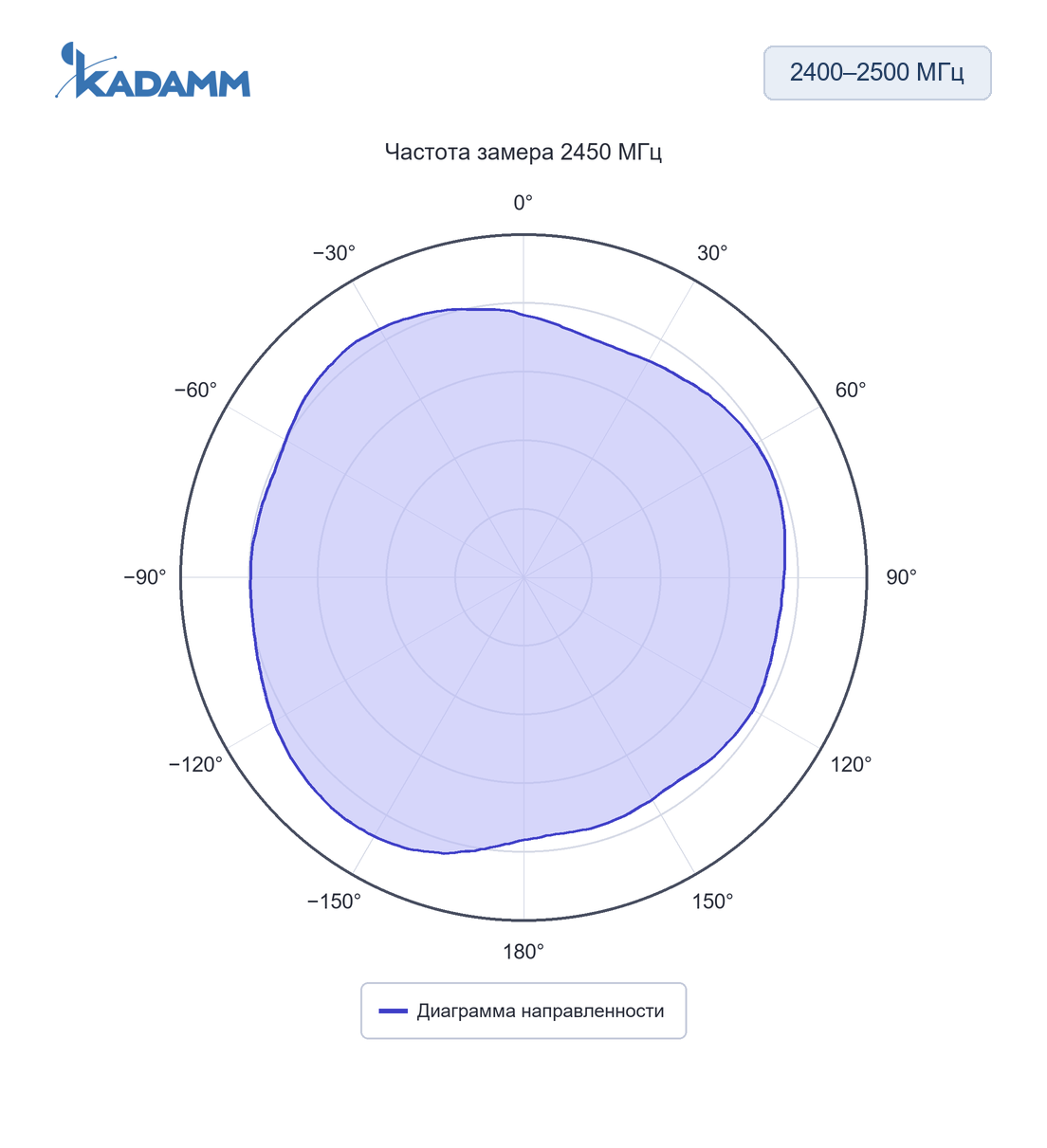

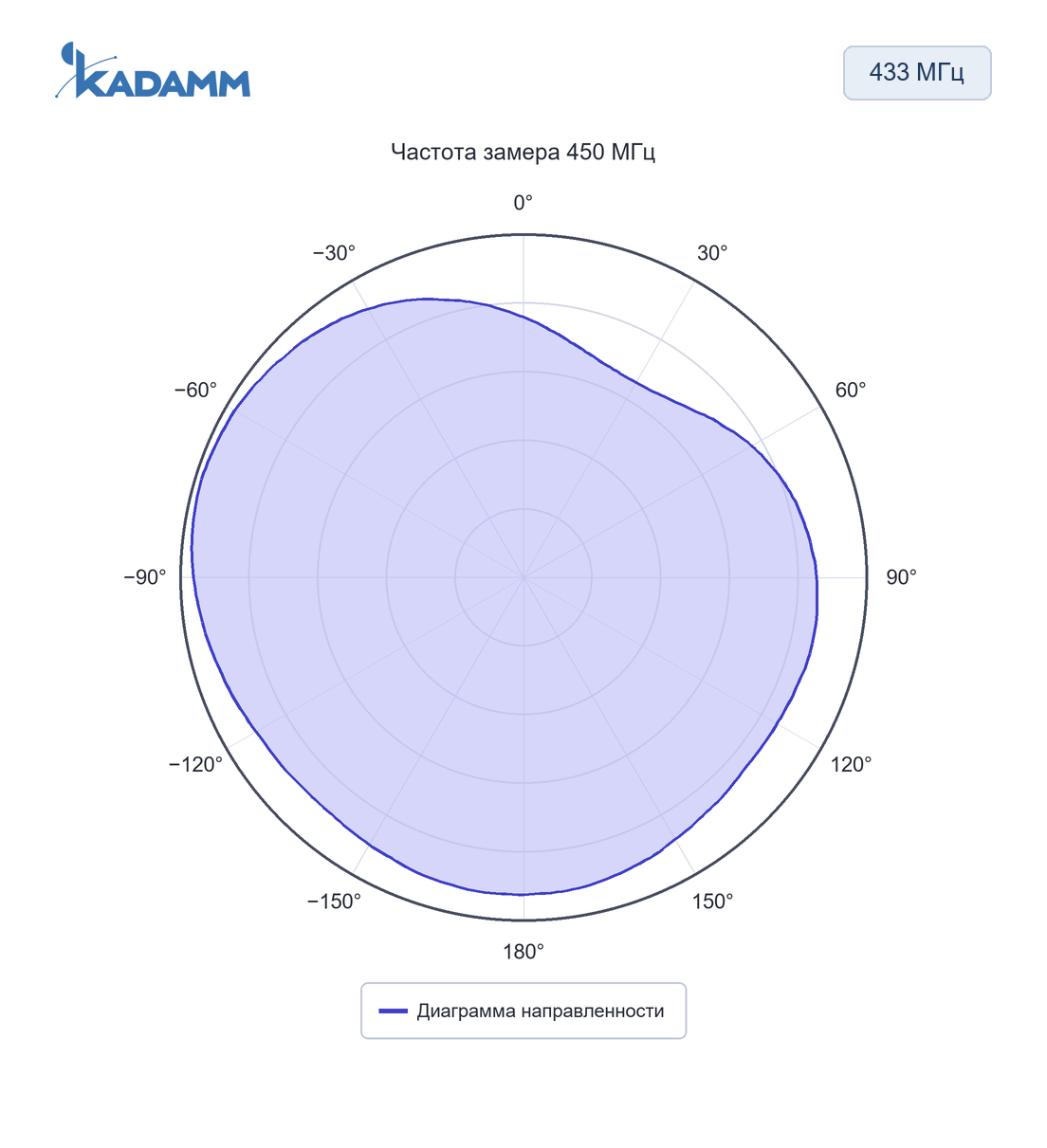

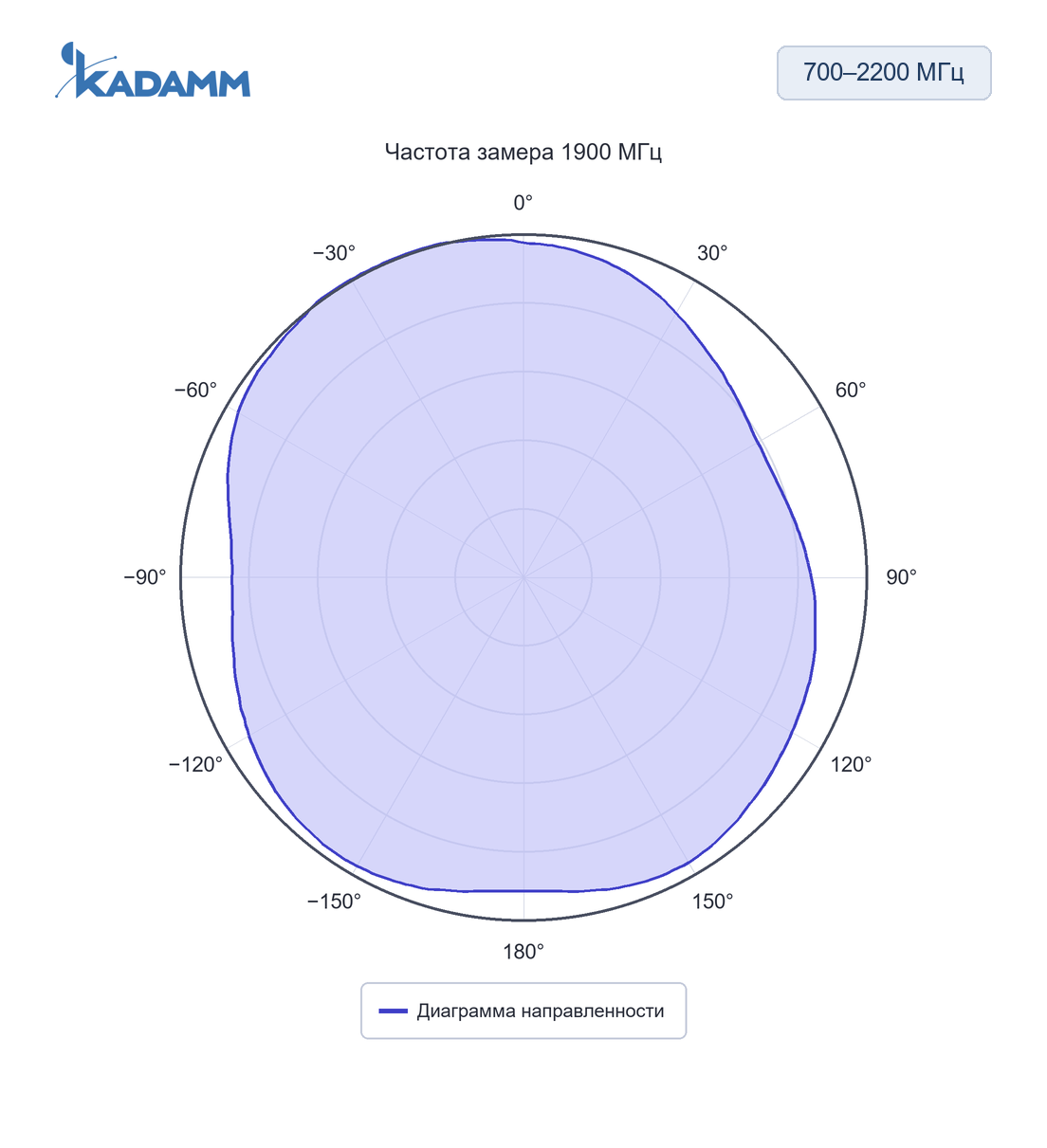

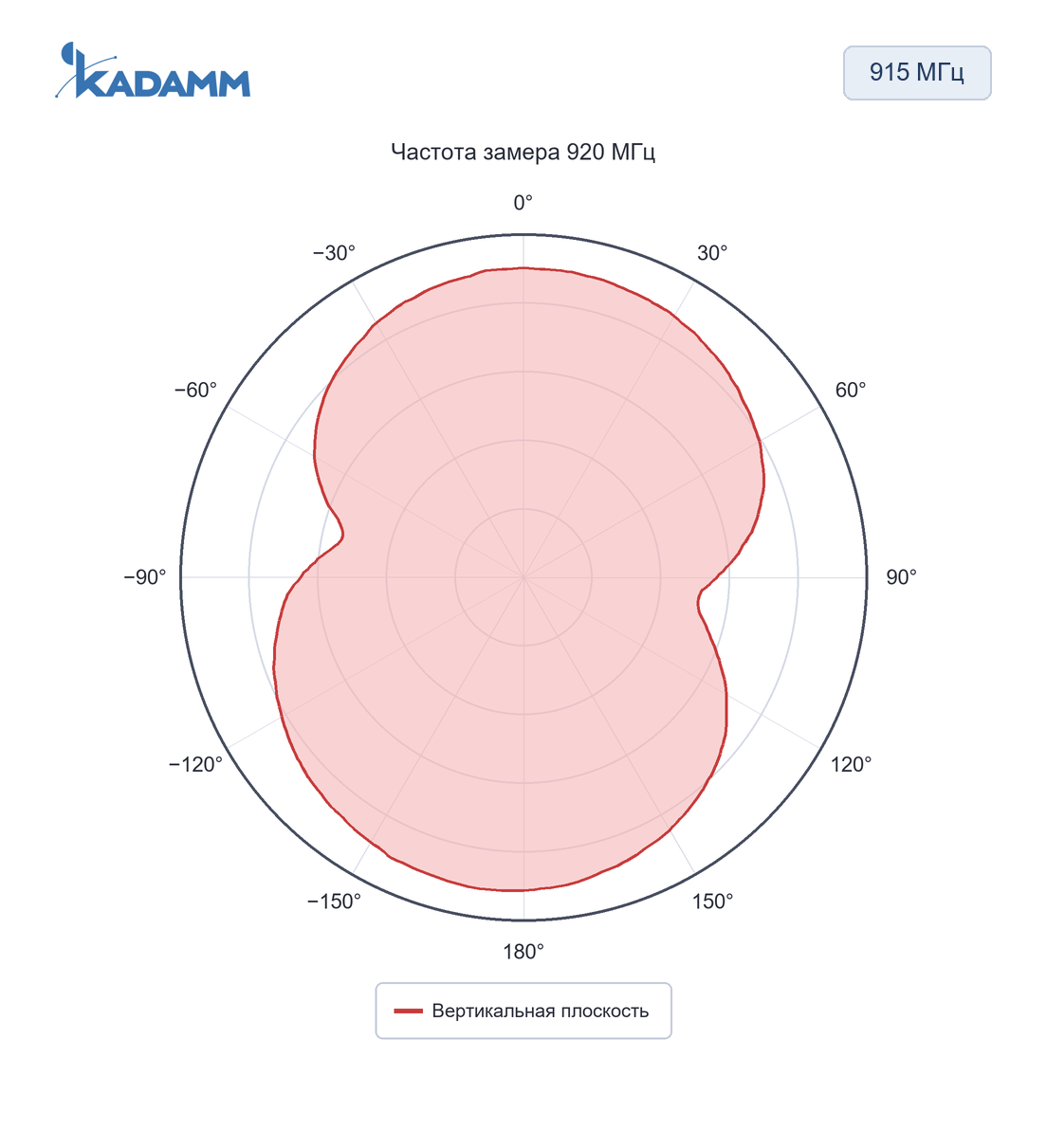

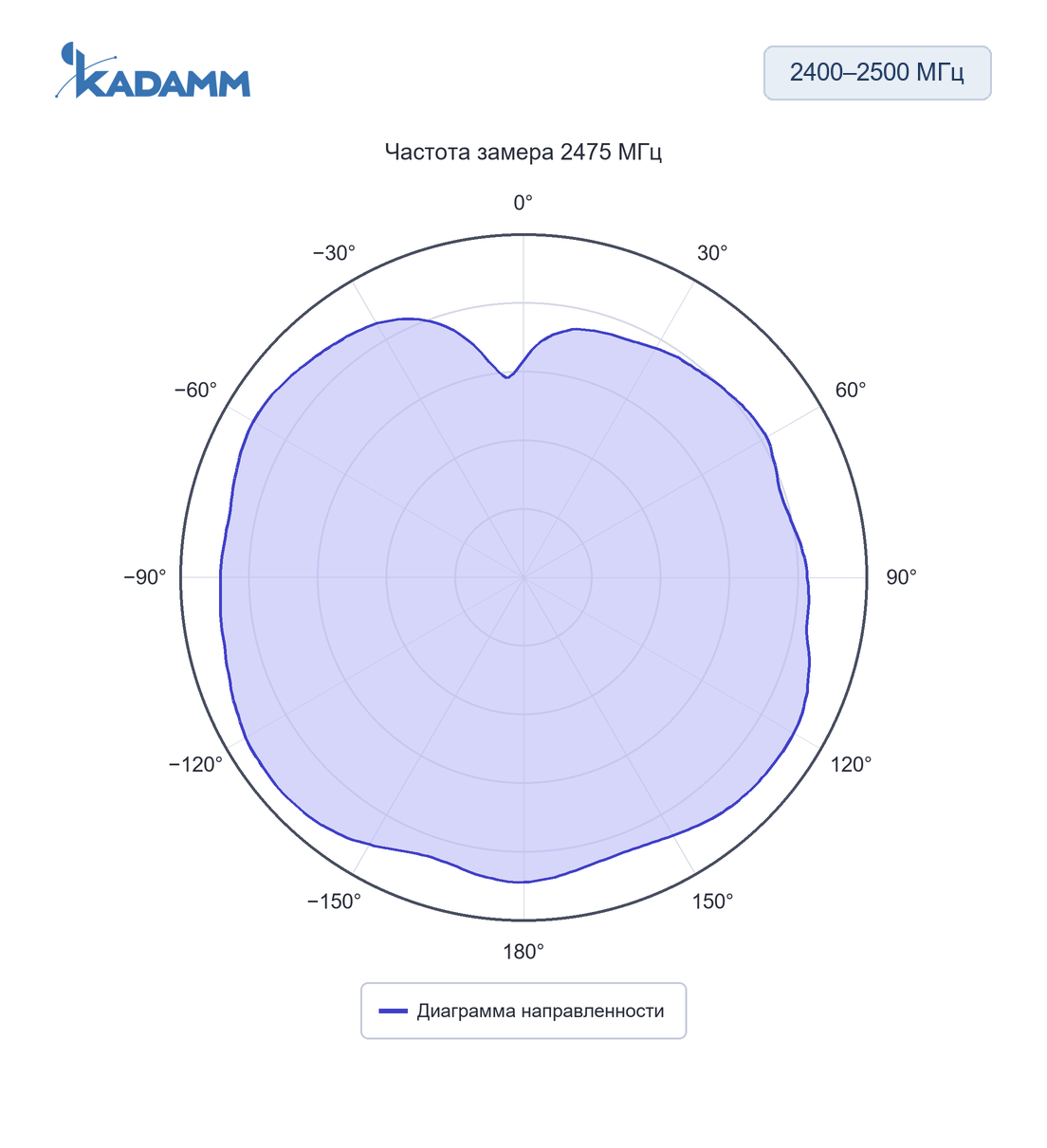

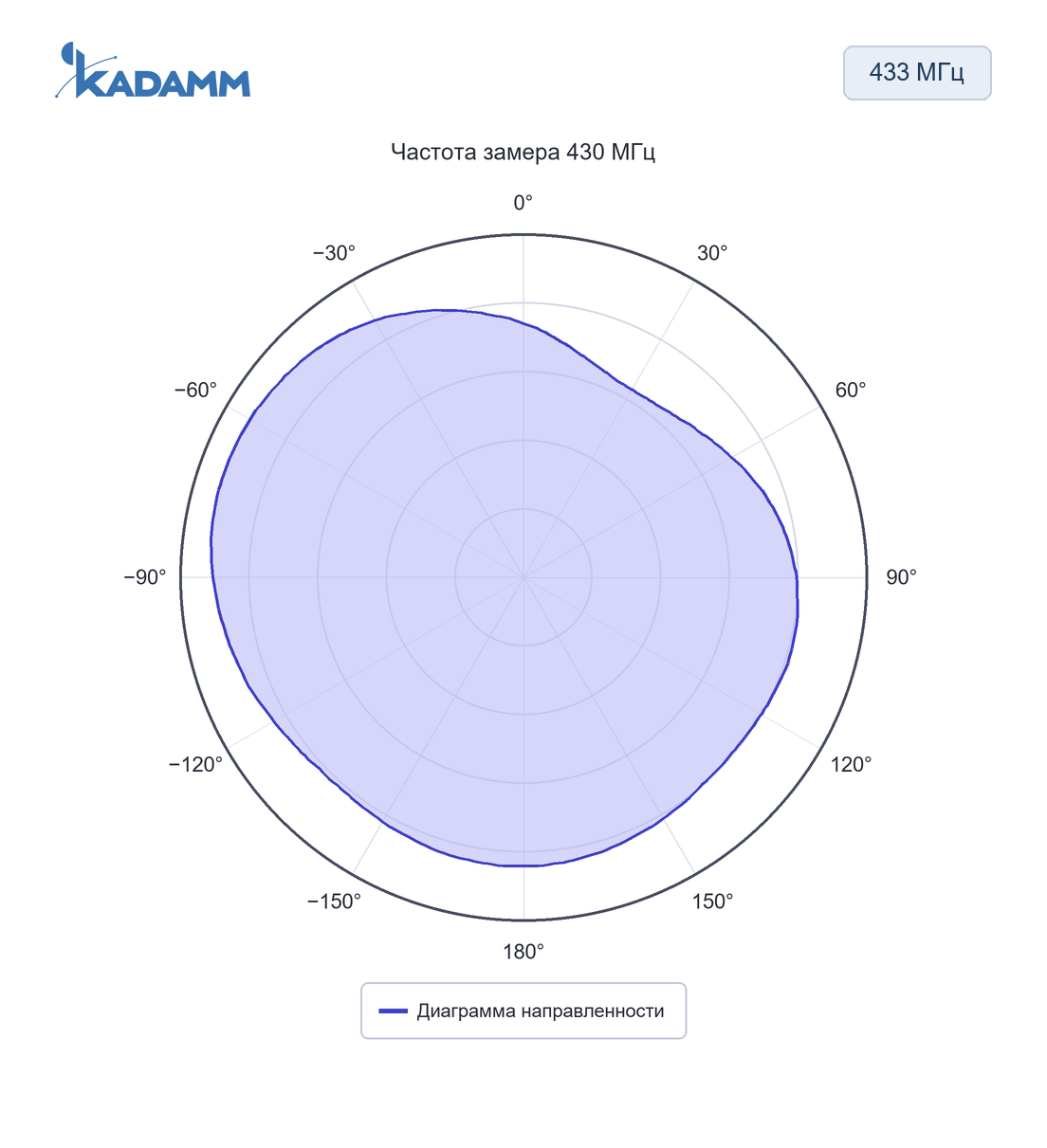

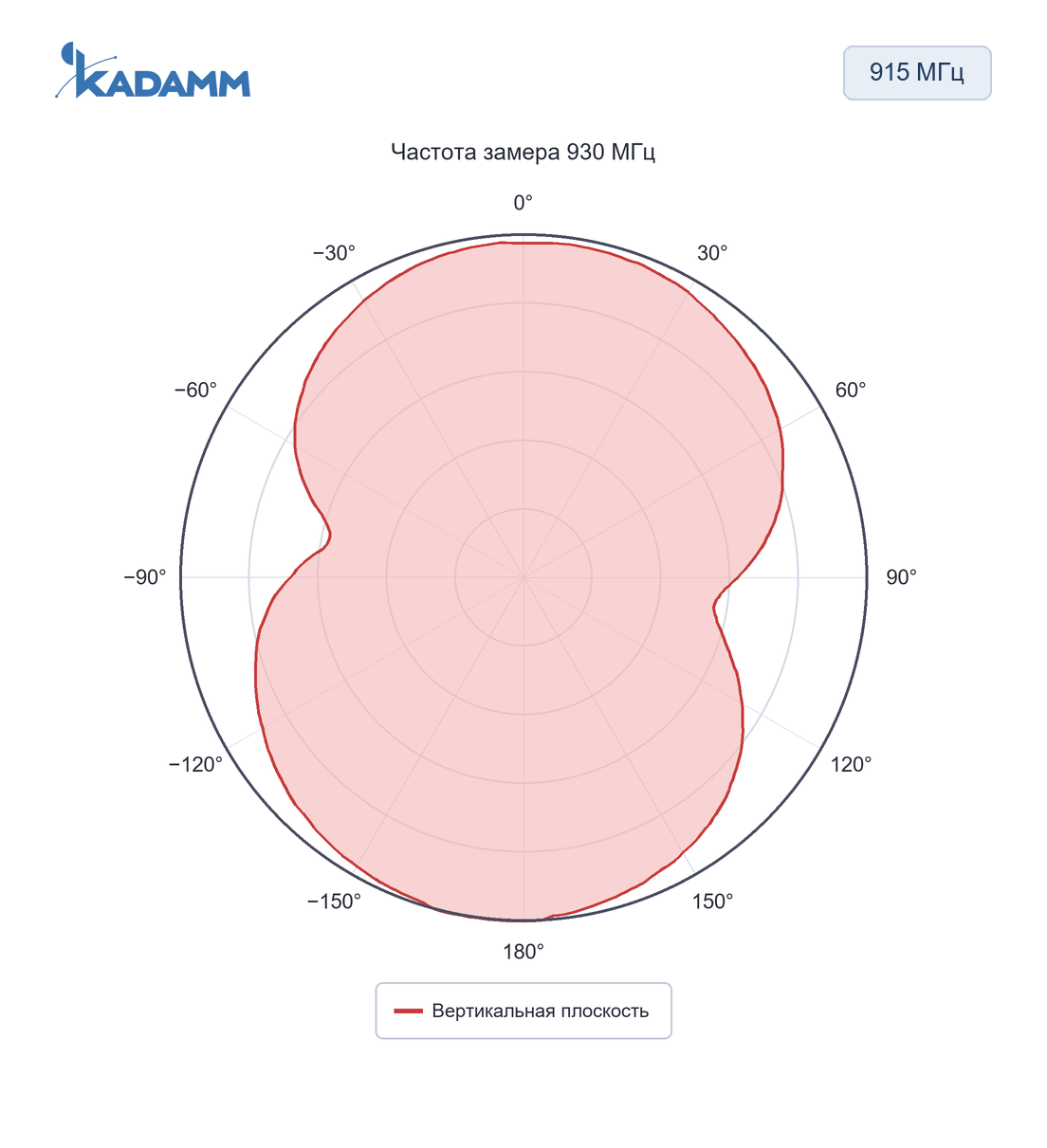

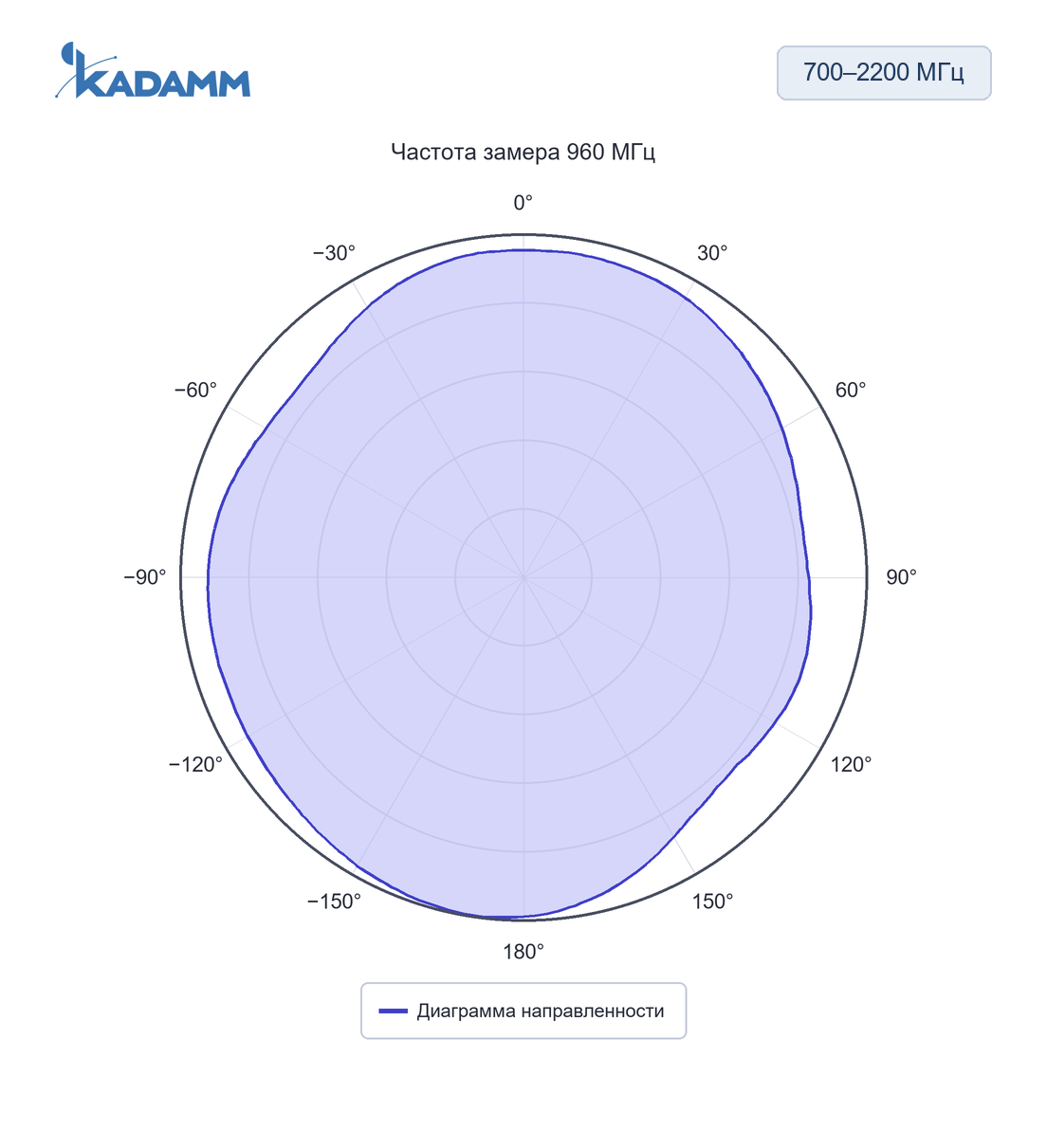

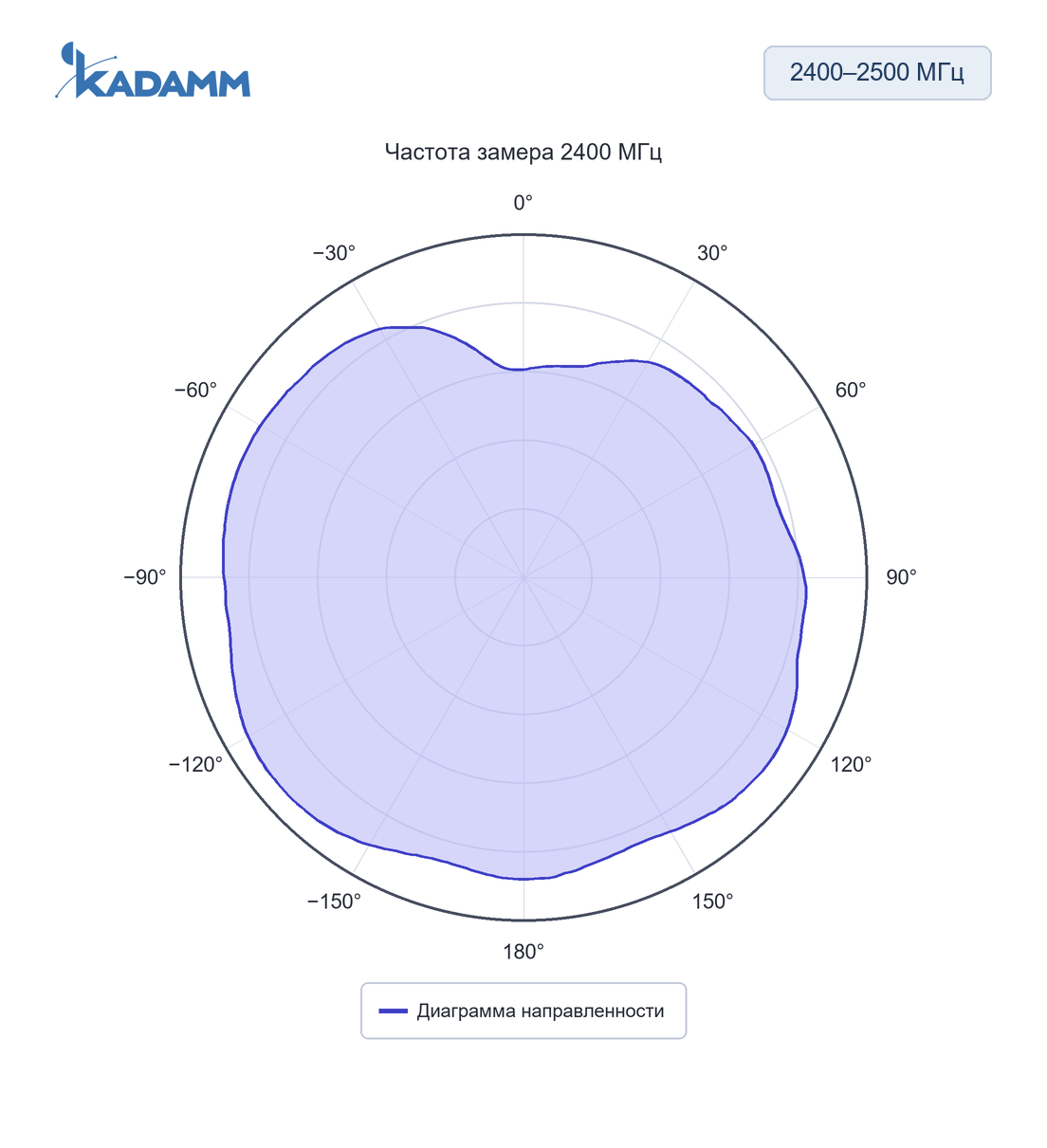

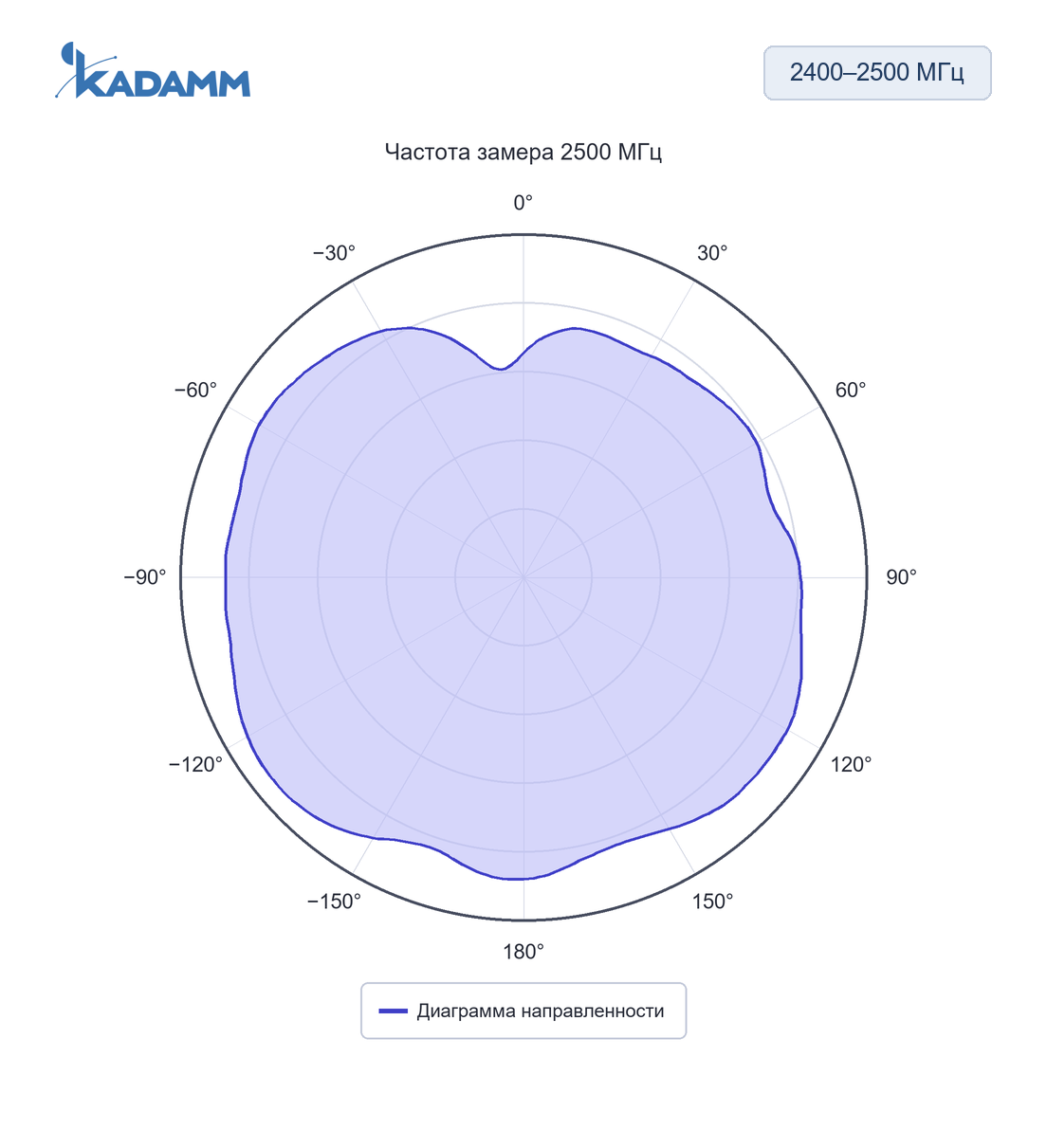

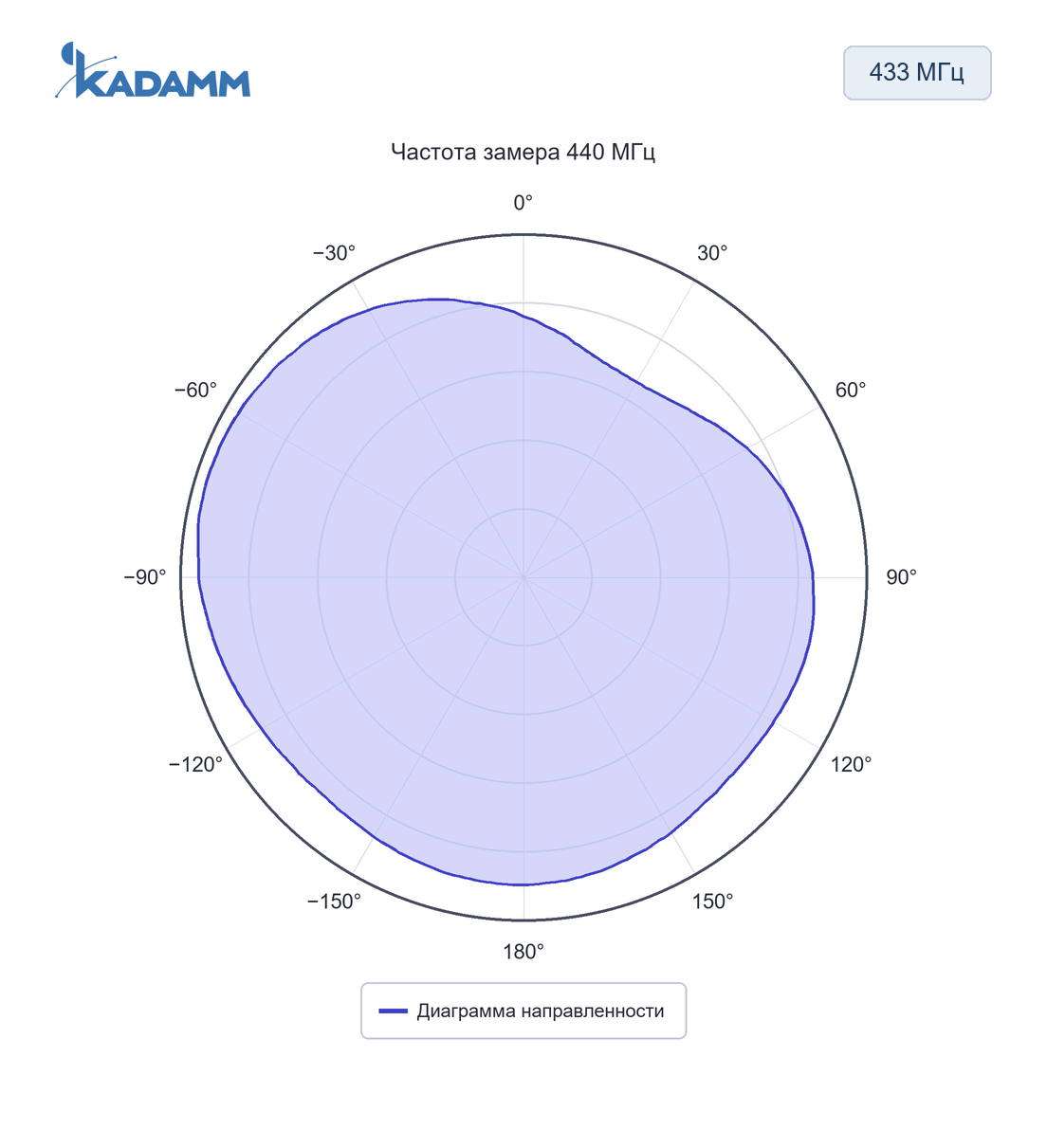

Усиление по техническому описанию — до 3,8 дБи; в корпусе оно обычно ниже на величину потерь на окружение.

Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AHS в таблицах выше.
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AHS подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 3,8 = 43,8 дБм, то есть около 24 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 315 МГц (середина полосы 315–315 МГц): L = 32,45 + 20·lg 315 + 20·lg 1 = 82,4 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 43,8 − 82,4 = −38,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.

Сети и службы в полосах AHS:

Перед заказом KADAMM AHS сверьте с проектом:

• Частоты оборудования — внутри 315, 428–438, 700–2200 и 2400–2500 МГц
• Опора и крепление — по исполнению (см. таблицу «Исполнения»)

• Крепление AHS — по исполнению (см. таблицу «Исполнения»).
• Уличные соединения AHS после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление AHS включают в контур заземления и молниезащиты опоры по проекту.

Другие модели этого раздела каталога KADAMM: Встраиваемые антенны: чип, гибкие и печатные →
