KADAMM · Всенаправленная антенна Wi-Fi

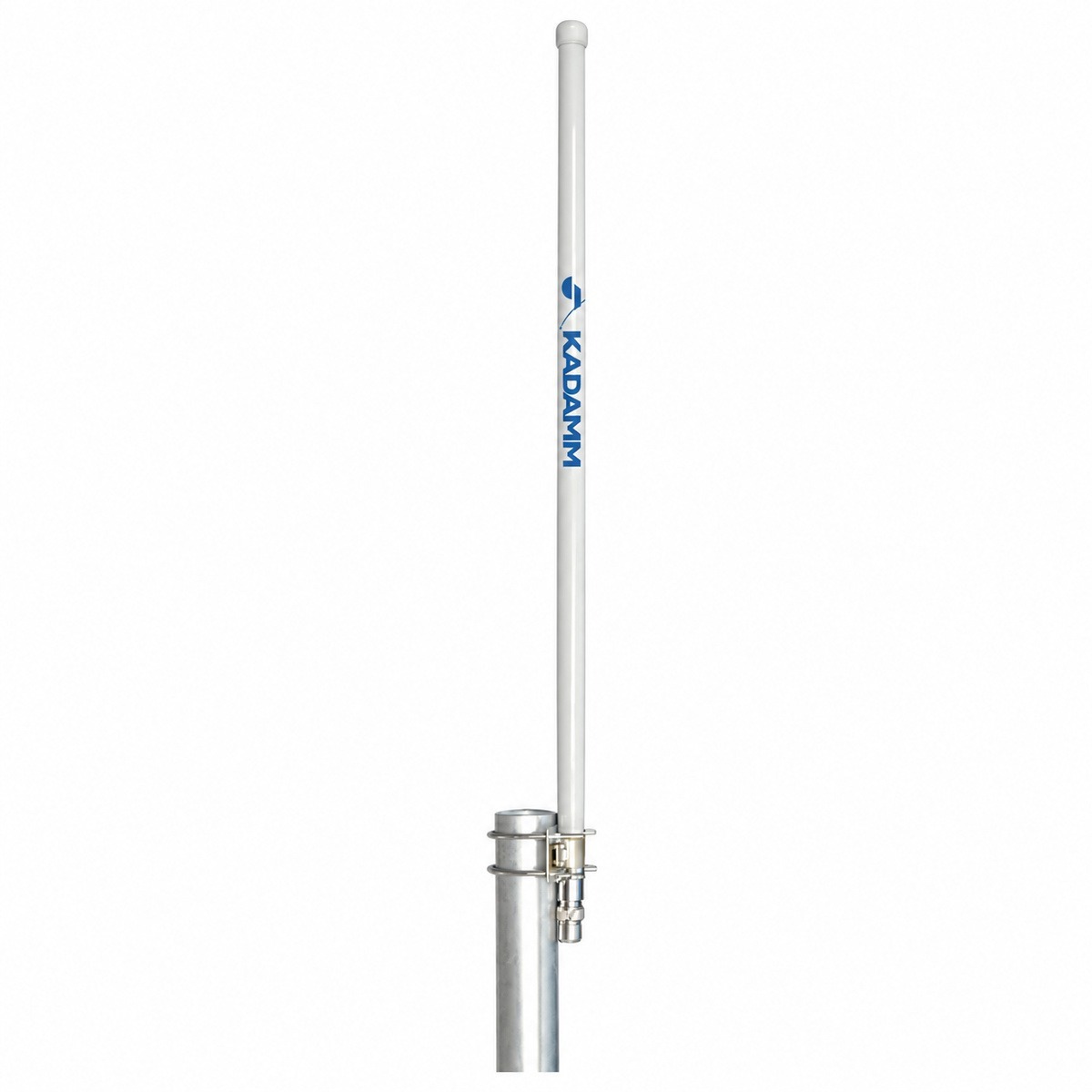

Модель KADAMM AOW24-12: всенаправленная антенна Wi-Fi, 2400–2483 МГц, усиление 12 дБи.
2400–2483 МГц
Диапазон
12 дБи
Усиление
Вертикальная
Поляризация
1×N
Разъёмы
1200 мм
Высота
О модели
Полоса 2400–2483 МГц у KADAMM AOW24-12 перекрывает Wi-Fi 2,4 ГГц — на этих частотах модель и применяют. При усилении 12 дБи модель AOW24-12 подходит для зоны средней протяжённости.
Поляризация — вертикальная. Разъёмы: 1×N.
Габариты — 1200 мм, масса 0,8 кг. Крепление: Ø40–50 мм.
На что смотреть при подборе
Полоса 2400–2483 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для AOW24-12.
Усиление 12 дБиДля KADAMM AOW24-12 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤1,5Согласование KADAMM AOW24-12 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 100 ВтПредел для KADAMM AOW24-12 на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N или розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1200 мм |
| Масса антенны | 0,8 кг |
| Крепление на трубу | Ø40–50 мм |
Вопросы по модели
На каких частотах работает KADAMM AOW24-12?
Рабочий диапазон AOW24-12 — 2400–2483 МГц.
Какое усиление у KADAMM AOW24-12?
Коэффициент усиления AOW24-12 — 12 дБи.
Какой разъём у KADAMM AOW24-12?
1×N. Исполнение AOW24-12 с другим разъёмом — уточняйте у менеджера.
Как крепится KADAMM AOW24-12?
Крепление AOW24-12: Ø40–50 мм. Габариты 1200 мм, масса 0,8 кг.
Есть ли документы на KADAMM AOW24-12?
Техническое описание AOW24-12 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
