Всенаправленная антенна Wi-Fi: 2400–2500 МГц, усиление 12 дБи, MIMO, 2 входа.
Что представляет собой антенна

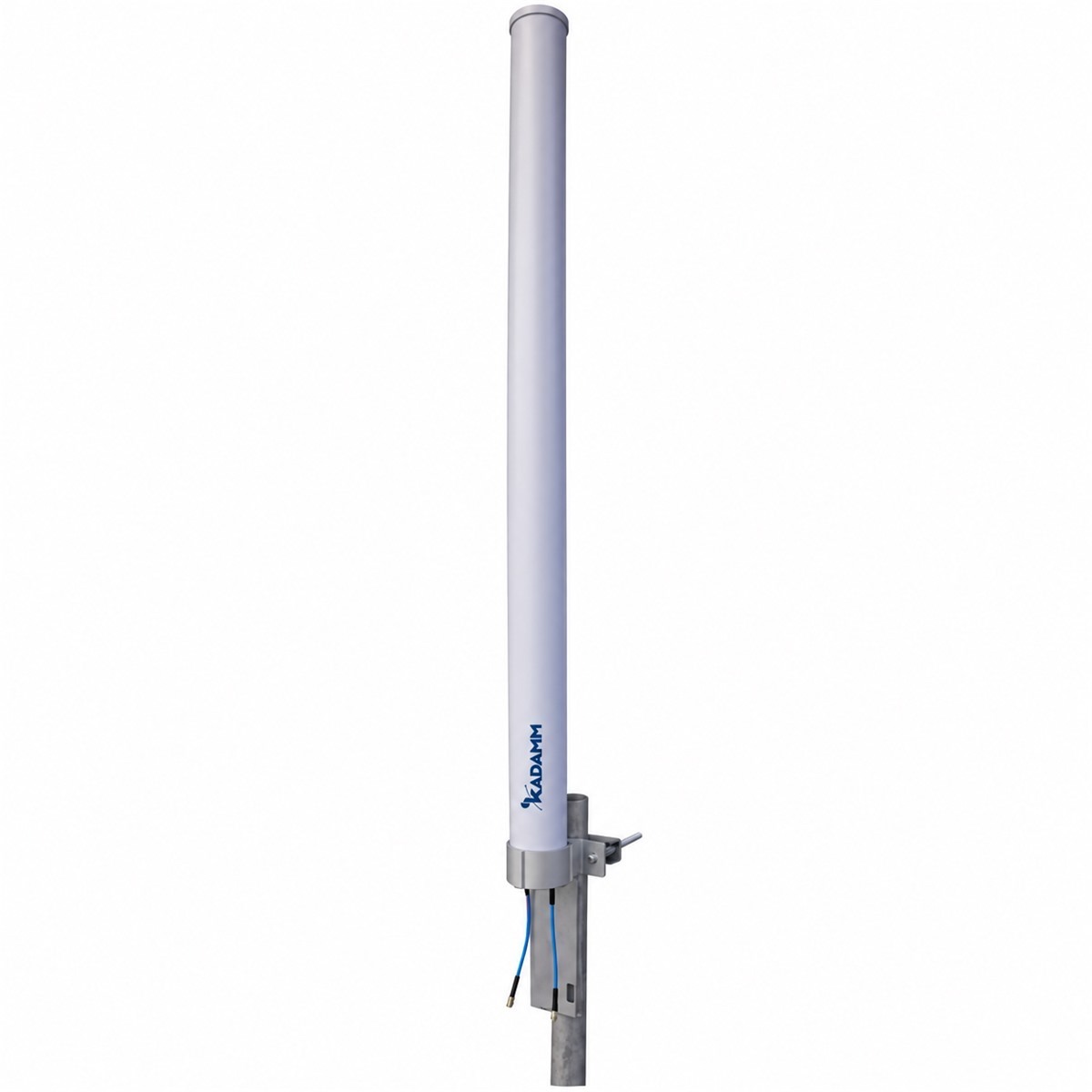

KADAMM AOW24-12M — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 2,4 ГГц; полосы антенны — 2400–2500 МГц.
Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.
Антенна рассчитана на MIMO: входов — 2. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы.
Усиление всенаправленной антенны (12 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч (7°). Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.
Электрические параметры тракта: КСВН не более 1,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø76 × 1160 мм; крепление: Ø30–60 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.
Разъём — 2×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 2400–2500 МГц, у AOW24-12 — 2400–2483 МГц
- 2 порта, у AOW24-12 — 1
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Усиление 12 дБи, у AOW24-8M — 8 дБи (больше на 4 дБ)
- Луч по горизонтали 360°, у AOW24-8M — 50°
- 2 порта, у AOW24-8M — 1
У KADAMM AOW24-12M больше усиление; KADAMM AOW24-8M выбирают, если важен её число портов.
- Полосы 2400–2500 МГц, у AOW24-10 — 2380–2520 МГц
- Усиление 12 дБи, у AOW24-10 — 10 дБи (больше на 2 дБ)
- 2 порта, у AOW24-10 — 1
У KADAMM AOW24-12M больше усиление; KADAMM AOW24-10 выбирают, если важен её набор полос.
Конструкция и материалы

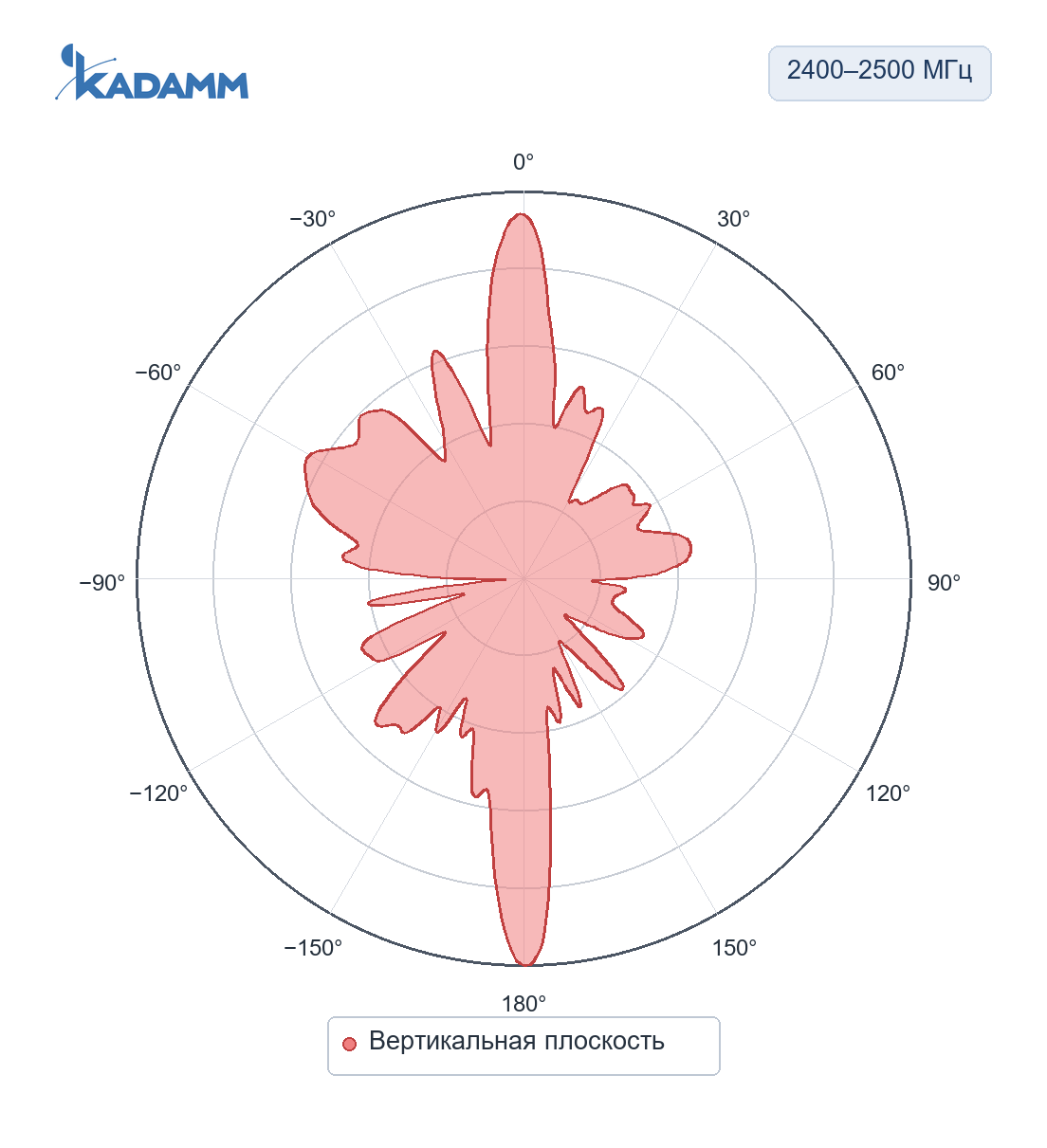

Диаграммы направленности

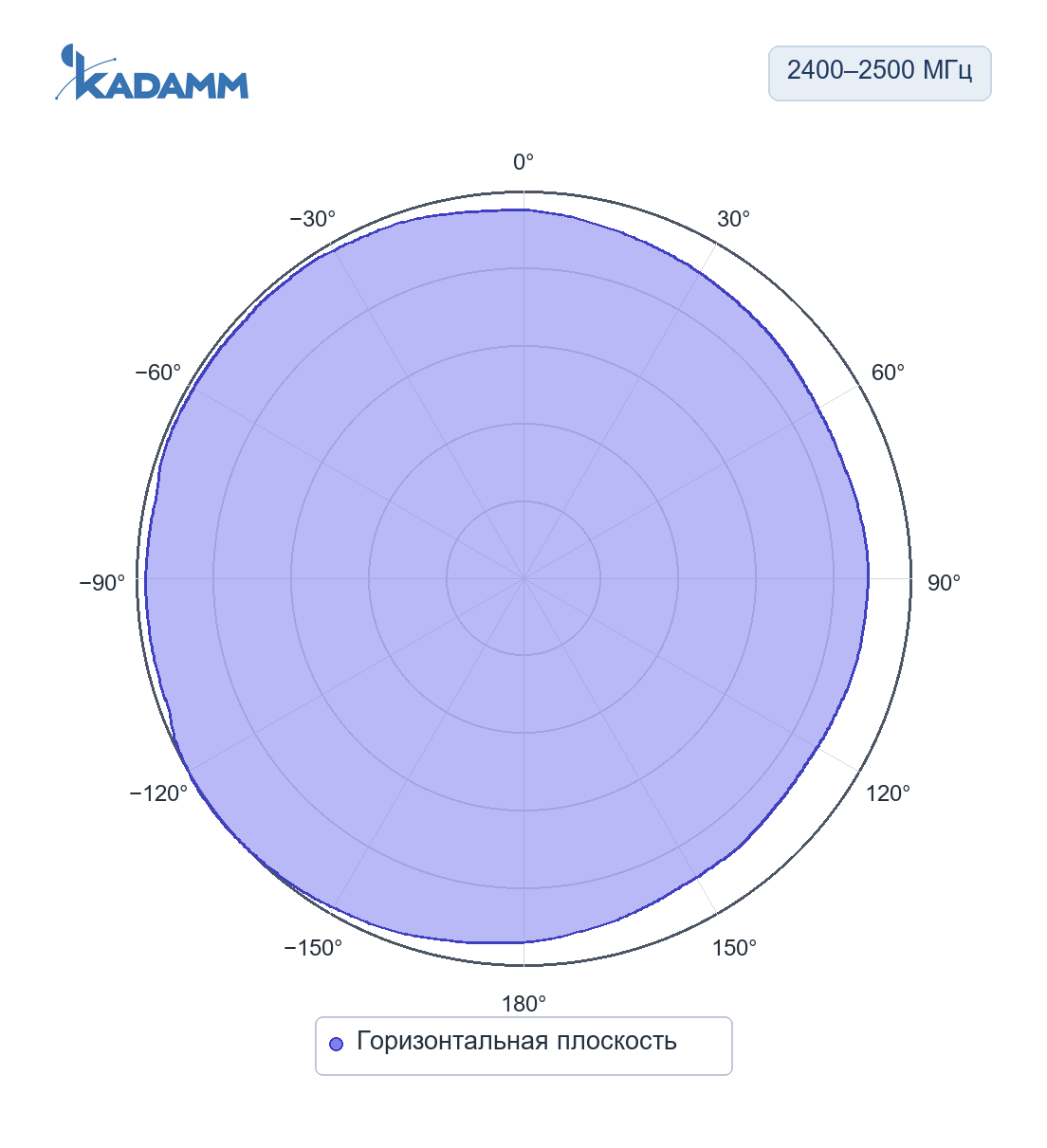

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.
Ключевые особенности
Отдельные входы AOW24-12M.
Значение AOW24-12M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AOW24-12M.
Согласование AOW24-12M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AOW24-12M.
Крепление: на трубу Ø30–60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7° |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Грозозащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Габариты (диаметр × высота) | Ø76 × 1160 мм |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | ПВХ |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–60 мм |
| Масса антенны | уточняйте у менеджера |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AOW24-12M — 2 × розетка N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOW24-12M в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOW24-12M подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 12 = 52 дБм, то есть около 158 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 1 = 100,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 52 − 100,2 = −48,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.
Сети и службы в полосах AOW24-12M:
Перед заказом KADAMM AOW24-12M сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 2×N
- Опора и крепление — на трубу Ø30–60 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AOW24-12M — на трубу Ø30–60 мм.
- AOW24-12M ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — 2 × розетка N (IEC 61169-16).
- Уличные соединения AOW24-12M после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AOW24-12M включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ AOW24-12M
- Монтажный комплект на трубу Ø30–60 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание AOW24-12M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AOW24-12M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AOW24-12M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AOW24-12M | KADAMM AOW24-12 | KADAMM AOW24-8M | KADAMM AOW24-10 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–2500 МГц | 2400–2483 МГц | 2400–2500 МГц | 2380–2520 МГц |
| Усиление | 12 дБи | 12 дБи | 8 дБи | 10 дБи |
| Луч по горизонтали | 360° | — | 50° | 360° |
| Поляризация | Две линейные (V+H) | Вертикальная | Две линейные (V+H) | Вертикальная |
| Порты | 2 | 1 | 1 | 1 |
| Габариты | — | 1200 мм | Ø300 × 160 мм | по исполнению (см. таблицу «Исполнения») |
| Масса | уточняйте у менеджера | 0,8 кг | 2 кг | 0,33–0,8 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
