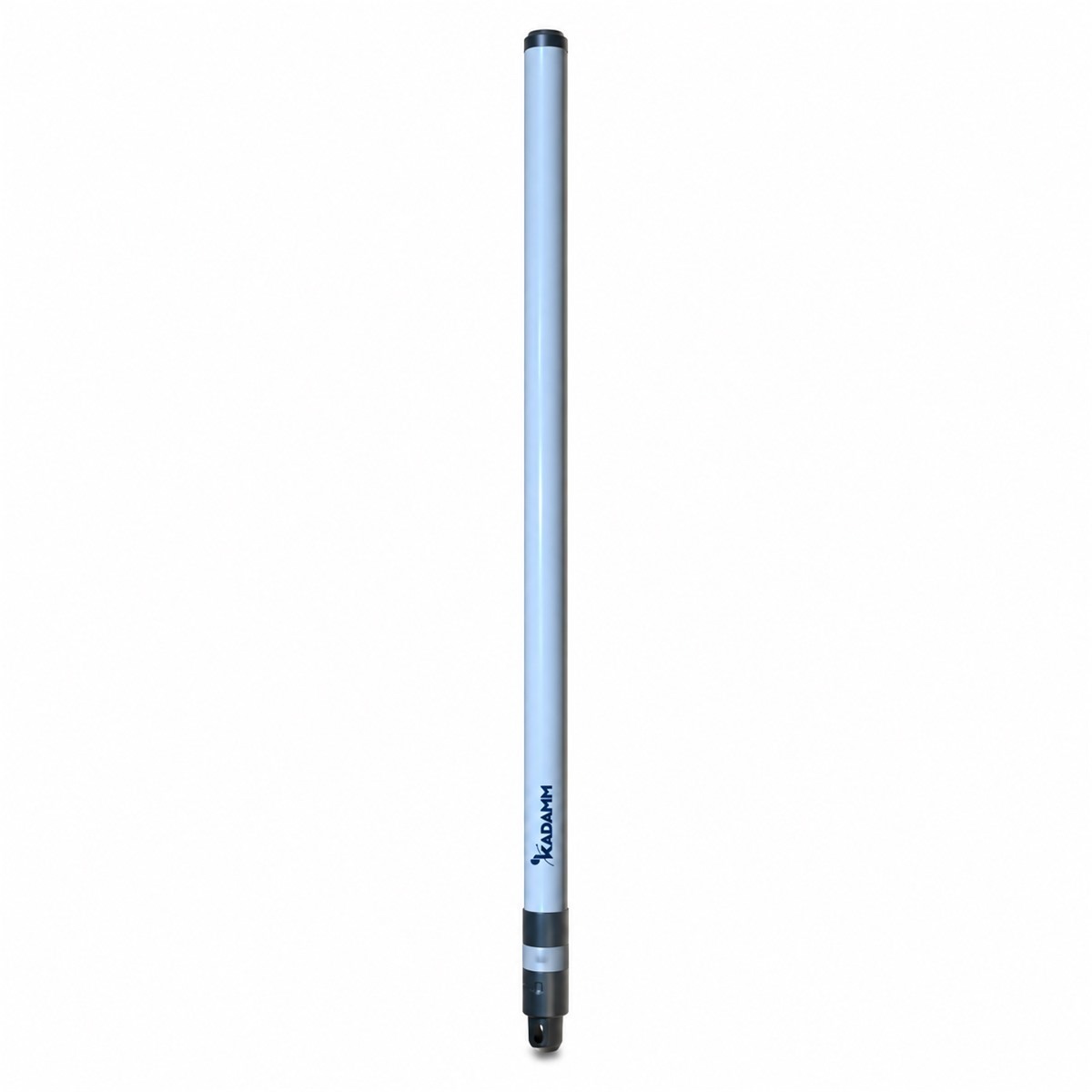

KADAMM AOW24-11 — всенаправленная антенна Wi-Fi 2400–2500 МГц, 11 дБи, 360°, 1 порт

KADAMM AOW24-11 — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 2,4 ГГц; полосы антенны — 2400–2500 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.

Усиление всенаправленной антенны (11 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч (9°). Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.

Электрические параметры тракта: КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø20 × 800 мм; крепление: Ø30–60 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

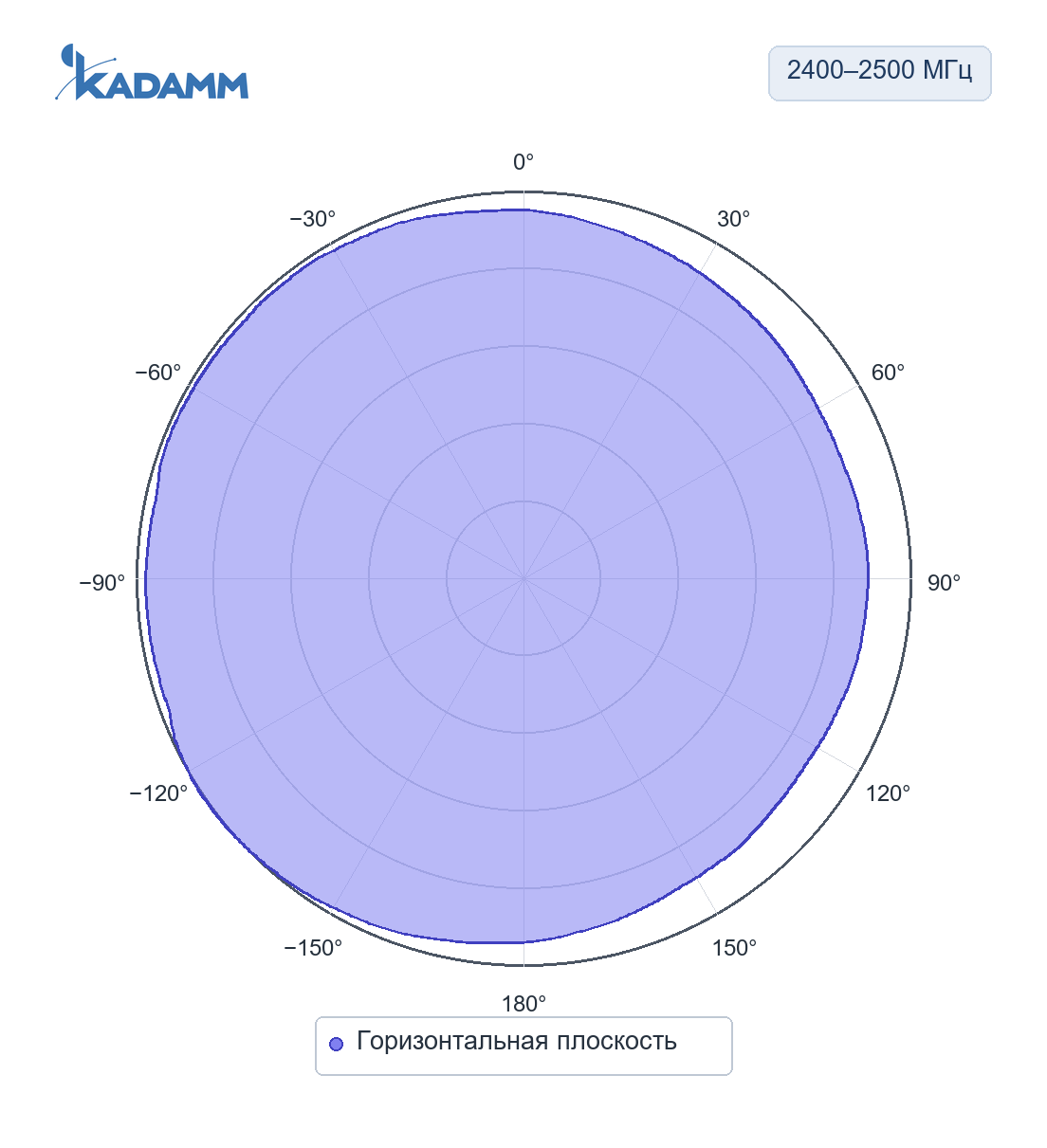

2400–2500 МГц, горизонтальная плоскостьПо горизонтали — круговая, усиление в максимуме 11 дБи.

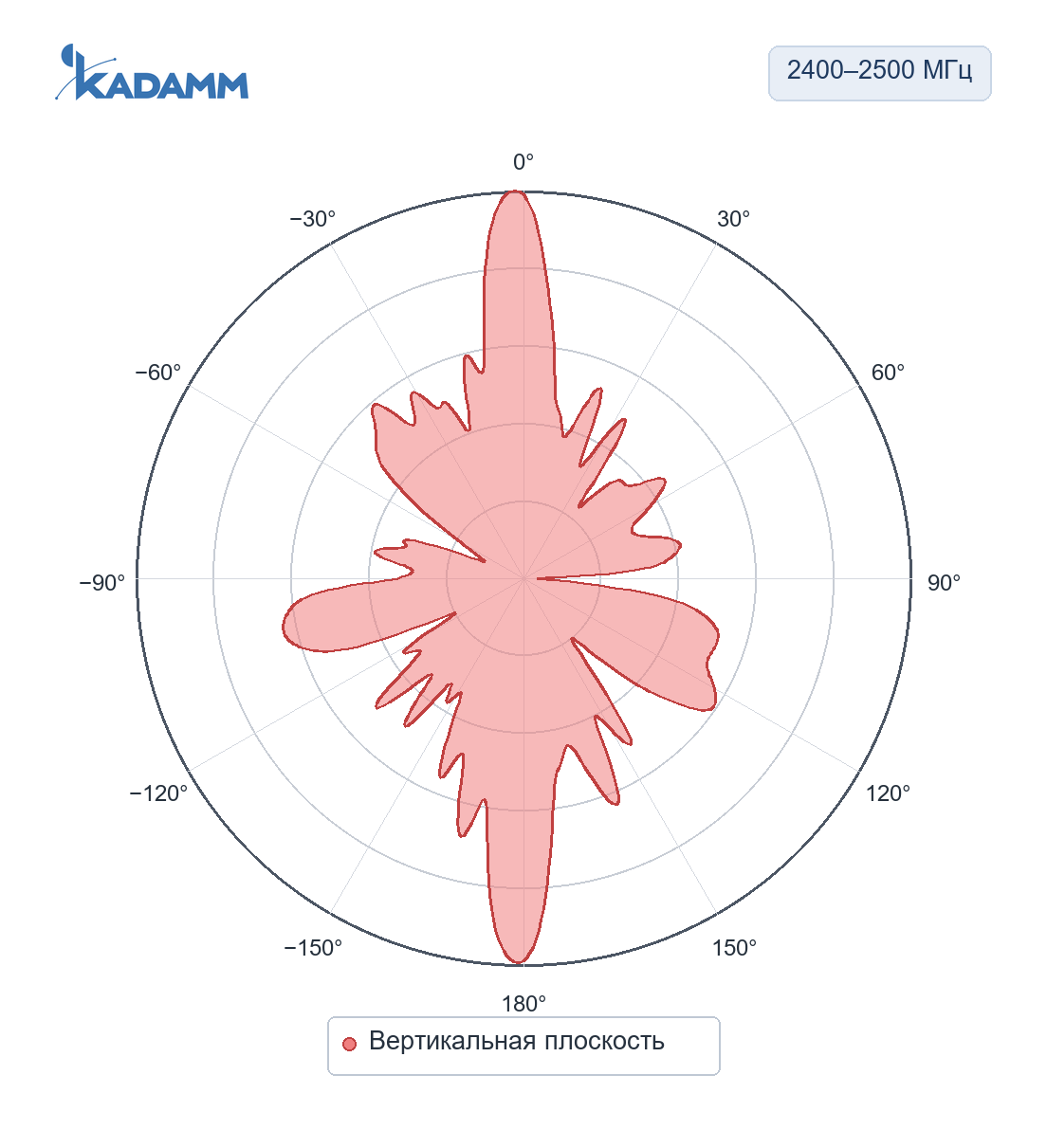

2400–2500 МГц, вертикальная плоскостьПо вертикали 9°, усиление в максимуме 11 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 61169-16 — присоединительные размеры разъёмов N; у AOW24-11 — розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOW24-11 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOW24-11 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 1 = 100,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 51 − 100,2 = −49,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах AOW24-11:

Перед заказом KADAMM AOW24-11 сверьте с проектом:

• Частоты оборудования — внутри 2400–2500 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø30–60 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление AOW24-11 — на трубу Ø30–60 мм.
• AOW24-11 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — розетка N (IEC 61169-16).
• Уличные соединения AOW24-11 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление AOW24-11 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
