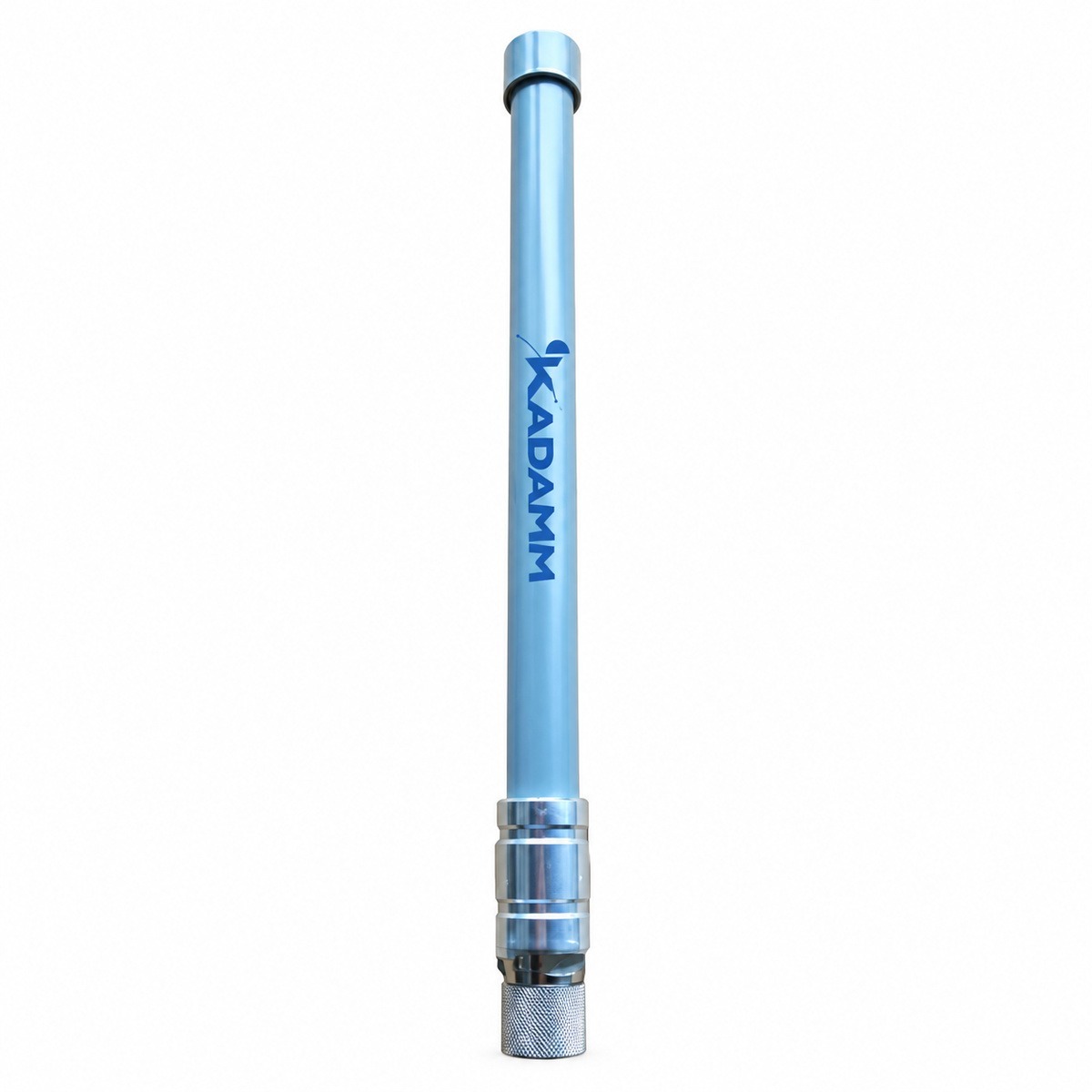

Всенаправленная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM AOW24-10; 2380–2520 МГц, усиление 10 дБи.
О модели
Полоса 2380–2520 МГц у KADAMM AOW24-10 перекрывает Wi-Fi 2,4 ГГц — на этих частотах модель и применяют. Усиление 10 дБи — у KADAMM AOW24-10 заметный выигрыш по дальности без узкого луча. Диаграмма круговая: KADAMM AOW24-10 одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. Разъёмы: N.
Масса — 0,33–0,8 кг, размеры по исполнению (см. таблицу «Исполнения»). Работает при температуре −40…+70 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Ширина ДН (Г) | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM AOW24-10 | 2380–2520 | 360° | 8° | вилка N | Ø24×(900±5) | 0,33 |
| KADAMM AOW24-10-2 | 2400–2483 | — | 10,5° | вилка N или розетка N | 1000 | 0,8 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,33–0,8 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Вопросы по модели
Рабочий диапазон AOW24-10 — 2380–2520 МГц.
Коэффициент усиления AOW24-10 — 10 дБи. Ширина луча по горизонтали — 360°.
N. Исполнение AOW24-10 с другим разъёмом — уточняйте у менеджера.
Габариты по исполнению (см. таблицу «Исполнения»), масса 0,33–0,8 кг.
Для AOW24-10 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
